ロボット向けイベントカメラとフレームカメラの違い

フレームカメラは、各露光中に強度の画像をサンプリングします。イベントカメラは、極性やタイムスタンプに伴う非同期ピクセルレベルの明るさ変化を報告します。違いは単に低フレームレートと高フレームレートの比較ではなく、測定値にあります。

イベントセンシングはモーションブラーを軽減し、コントラストが難しい場所で急速な変化を露呈できますが、静的な色や質感を連続的に記述することはできません。イベントレートはシーン、センサーの閾値、動きやちらつきによって変動するため、帯域幅や計算は1フレーム毎秒の数値で固定されません。

このガイドは ロボットの時間同期ガイド や ロボットエッジコンピュートガイドと一緒に使ってください。光学、センサー、処理およびタスクパイプライン全体を選択・検証します。

仕様を比較する前に測定値を比較する

従来のピクセルは、露光間隔内で集積された光を記録します。出力は共通のフレーム識別子を持つ配列ですが、ローリングシャッターの行は異なる時間を表すことがあります。カラーフィルターや画像信号処理は、標準的な視覚モデルに馴染みのあるRGB入力を提供できます。

イベントピクセルは、対数強度が前の基準に対してコントラスト閾値を越えると変化を放出します。典型的な出力にはxアドレスとyアドレス、タイムスタンプ、極性が含まれます。静かなピクセルは、物体が人間に見えるままであっても何も発しません。

必要なタスク証拠を書き出してください:絶対的な外観、変化のタイミング、色、エッジ、動き、またはその組み合わせ。どちらかのデバイスにラベルを貼るよりも、その答えの方がより有用です。

フレーム露出と読み取りがレイテンシーフロアを作り出します

フレーム結果は露光、読み出し、輸送、現像が行われる前に完成できません。短時間露光はモーションブレを減らしますが、光の集まりも少なくなります。アナログやデジタルのゲインを上げると可視ノイズが増え、長時間露光は動く特徴をぼやけさせます。

フレームの時間とレイテンシは同じではありません。標準フレームレートから反応を推測するのではなく、物理刺激から出力までの遅延とその分布(カメラのバッファリングやホストスケジューリングを含む)を測定してください。

財産	フレームカメラ	イベントカメラ	検査証拠
出力	強度画像	明るさ変化イベント	生パケット検査
時間表現	露光と読み出し	イベントごとのタイムスタンプ	刺激から宿主への遅延
静止シーン	継続的に表現されています	ほとんど、あるいは全くイベントがありません	停止・保留試験
ファストモーション	露出のぼやけの可能性もあります	変化のエッジは時間的なままです	既知速度目標
データレート	主にフレーム駆動	シーン活動駆動	最悪のシーン記録

イベントはグローバルフレームなしで変化タイミングを保持します

イベントタイムスタンプは、従来のフレーム間隔よりも急速な変化をより細かく分解できます。これにより、トラッキング、オプティカルフロー、振動、そして変化時間が重要なその他のタスクをサポートします。 現在のMetavision SDKのドキュメント には、イベントベースの処理ツールと例が提供されています。

細かいタイムスタンプはエンドツーエンドの低遅延を保証するものではありません。センサーパケット化、USBまたはネットワーク転送、蓄積ウィンドウ、推論スケジューリングが遅延を加えます。展開経路全体を測定してください。

高いダイナミックレンジは照明の故障を解消しません

イベントセンサーは、ピクセルが局所的な相対変化に反応するため、大きな明るさ変化でも動作可能です。これにより、フレームに飽和や暗い領域が含まれている場合の動きの証拠を保持できます。結果は光学系、ピクセルノイズ、センサーバイアス設定に依存します。

照明のちらつき、LEDパルス幅変調、動く影は大きな無関係なイベントストリームを生み出すことがあります。コントラストが低い領域や光子不足の領域では、弱いまたはノイズの大きい証拠が生じることがあります。ベンチマークには実際のランプや露出の遷移を含めてください。

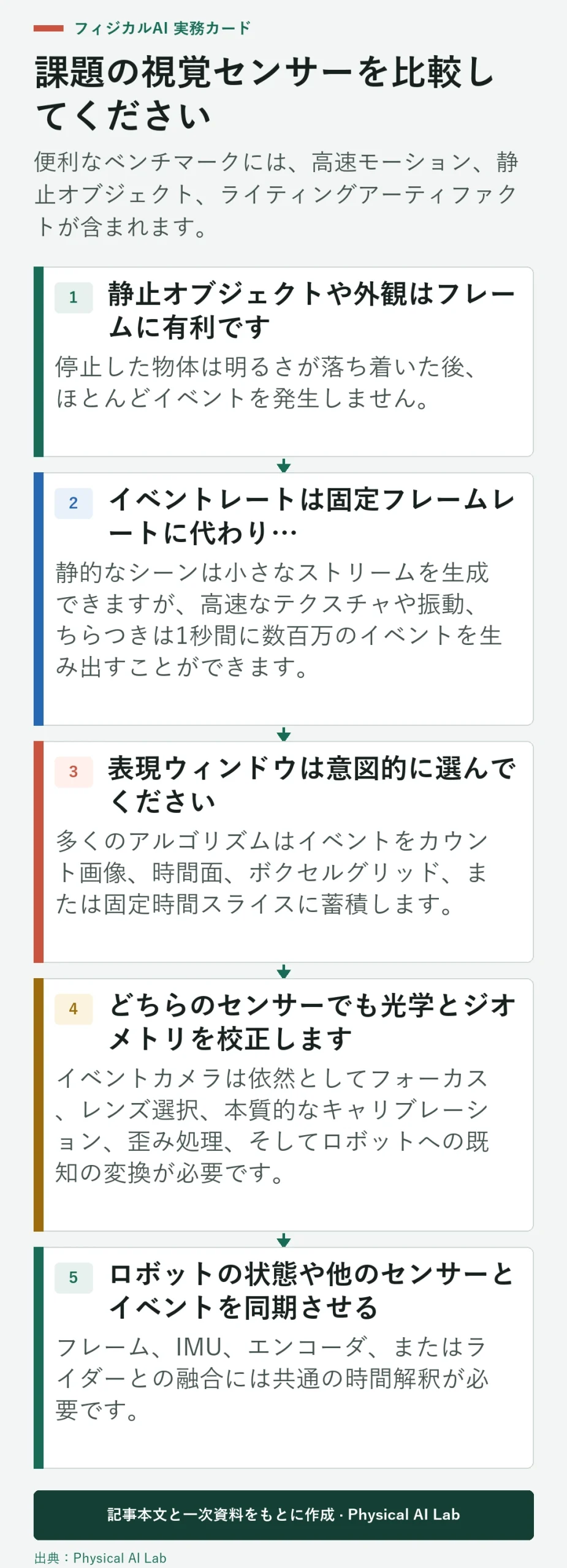

静止オブジェクトや外観はフレームに有利です

停止した物体は明るさが落ち着いた後、ほとんどイベントを発生しません。イベントのみの認識は、最近の動き、意図的なカメラの動き、再構築された表現、または追加のセンサーに依存しなければなりません。印刷されたテキスト、カラー、細かい固定テクスチャはフレーム内でより直接的に利用可能です。

動く標的だけを白紙の背景で評価しないでください。ポーズ、スローモーション、背景モーション、必要な外見の手がかりを加えましょう。動作中に優れた検出器は、ロボットが持ち上げたり検査したりしなければならないまさに必要な時に物体を見失うことがあります。

イベントレートは固定フレームレートに代わり、ワークロードの変動性を重視します

静的なシーンは小さなストリームを生成できますが、高速なテクスチャや振動、ちらつきは1秒間に数百万のイベントを生み出すことができます。最大パスは、センサー出力、バストラフィック、バッファリング、メモリおよびアルゴリズム負荷を処理し、重要なイベントを静かに落とさずに処理しなければなりません。

実際のタスク全体を通じて、イベント率分布やオーバーフロー指標をログに記録します。過負荷、パケットロス、クロックの不連続性に対するポリシーを定義してください。平均帯域幅は、バースト駆動の締め切りを持つシステムのサイズ設定には不十分です。

表現ウィンドウは意図的に選んでください

多くのアルゴリズムはイベントをカウント画像、時間面、ボクセルグリッド、または固定時間スライスに蓄積します。ウィンドウは信号密度と遅延や動きのミキシングをトレードします。長いウィンドウは画像のように見えますが、時間的な利点を失うこともあります。

持ち出された速度やシーンの表現を調整しましょう。ウィンドウの年齢やイベント数を下流のソフトウェアに公開し、有効間隔が乏しいものと古い結果や過負荷の結果を区別できるようにします。

失敗のケース	おそらく症状	識別テスト	可能な対応
静的ターゲット	最近の出来事はありません	目標を視認中停止	ヒューズフレームまたはアクティブモーション
照明のちらつき	グローバルイベントの爆発	リプレイ設置されたランプ	バイアス、フィルター、または照明の変化
コントラストが低い	ばらな縁の証拠	コントラストスイープ	光学系またはセンサー設定
バス過負荷	ドロップとタイムスタンプの空白	最悪の事象発生率のシーン	容量と過負荷の方針
同期不良	フューズオブジェクトオフセット	タイミング点滅または移動ターゲット	ハードウェアタイムアライメント

どちらのセンサーでも光学とジオメトリを校正します

イベントカメラは依然としてフォーカス、レンズ選択、本質的なキャリブレーション、歪み処理、そしてロボットへの既知の変換が必要です。キャリブレーションターゲットは十分なイベントを生み出す必要があり、ターゲットやカメラを動かす必要がある場合もあります。

視野全体と作動中フォーカス全体でキャリブレーションを検証します。正確な空間モデルでは時間的なずれを修正できず、正確なタイムスタンプでも緩んだマウントを修正することはできません。

ロボットの状態や他のセンサーとイベントを同期させる

フレーム、IMU、エンコーダ、またはライダーとの融合には共通の時間解釈が必要です。クロックソース、タイムスタンプイベント、トランスポート遅延、同期パルスを特定します。ホスト到着時間を測定なしにセンサーの取得時刻とみなさないでください。

Prophesee同期ドキュメントには、対応するカメラ同期の概念が説明されています。rosbag2のワークフローで生のストリームを記録し、再生がタイミングの証拠を保持していることを確認しましょう。

融合は絶対的な外観を保ち、急速な変化を保つことができます

ハイブリッドセンサーやキャリブレーション済みカメラペアは、従来の画像とイベントタイミングを組み合わせることができます。フレームは色、質感、静止オブジェクトを固定し、イベントはフレーム間でエッジの急速な変化を加えます。融合の品質は空間的定位、露光タイミング、時計のアライメントに依存します。

各ストリームの故障挙動を設計します。もしフレームがフリーズし、イベントが続いている間にシステムは古い外観を現在のものとして表示してはなりません。イベントが溢れている場合、有効なフレームは高レートの証拠の欠落を隠してはなりません。

同一の実機タスクと運用条件で比較する

可能な限り同じレンズの意図、軌道、ターゲット、照明、計算予算を使いましょう。タスクの精度、検出遅延、誤報、データレート、電力、熱状態、故障後の回復を測定します。静止や遅いインターバル、そしてヘッドラインの速い動きも含めましょう。

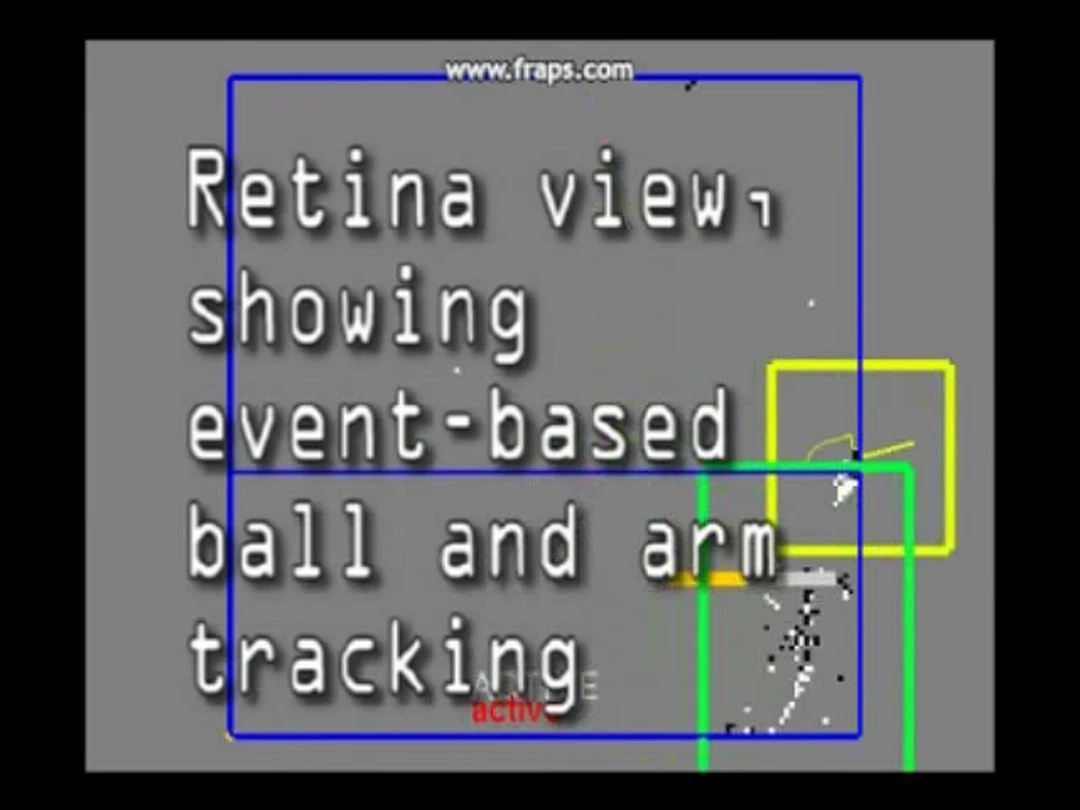

基礎的な イベントカメラロボットゴールキーパー研究 は迅速なイベントベースの反応を示していますが、1つの成功した応用だけで普遍的な優位性が証明されるわけではありません。展開したロボットに必要な証拠を再現すること。

検証プロセスの一部としてセンサーを選択します

非同期の変更タイミングが測定された故障を大幅に減らし、チームが処理スタックを操作できる場合はイベントセンシングを選択してください。外観、色、静的なディテール、生態系の成熟度が優勢なフレームを選びましょう。それぞれの明確な証拠が追加の調整と複雑さを正当化する場合にのみ、両方を活用してください。

簡潔なチェックリストとともにリリースしましょう。

• 必要な出廷と証拠の変更を定義してください。
• 名目速度ではなく、刺激から決定までの待ち時間を測定してください。
• 静止、動き、コントラスト、ちらつきをテストしてください。
• イベントレートのバーストパスと過負荷応答のサイズを決めましょう。
• ロボットのジオメトリ、クロック、融合、回復を確認しましょう。

よくある質問

イベントカメラは1秒あたり何フレームですか？

フレーム数自体は必ずしも出力しません。非同期変化イベントを発生させます。アルゴリズムはそれらを選択した時間枠に蓄積することができます。

標準的なRGB検出器はイベントを直接消費できますか？

通常は、イベントを表現に変換するか、イベントデータ用に訓練されたモデルを使わなければできません。

イベントカメラは静止した物体を映し出せるのでしょうか？

明るさの変化が止まればほとんど証拠を発さないため、静的な外観にはフレームや再構成、意図的な動きが必要になることがあります。

イベントカメラは暗闇の中でいつも優れているのでしょうか？

いいえ。性能は依然として光子、コントラスト、光学系、ノイズ、センサー設定に依存します。

イベントカメラとフレームカメラは一緒に使えますか？

空間的な校正、タイミング、露出挙動、独立した故障状態が検証されれば、はい。

センサー証拠と適用範囲

センサーの選択だけでは知覚の安全性やタスクの性能が決まるわけではありません。インストール済みパイプライン全体とその障害応答を検証してください。
