ポイントクラウド登録における ICP と NDT

ICP と NDT はどちらも、ソース点群とターゲット間の剛体変換を推定します。 ICP は繰り返し点または曲面対応を形成し、その誤差を減少させます。 NDT ターゲットポイントを空間セル内の分布として表現し、それらに対する発生源の尤度を最適化します。

どちらの方法も汎用的なグローバルリローカルライザーではありません。初期ポーズ、雲の重なり、シーンの形状、サンプリングスケール、運動歪み、動的オブジェクトが収束盆地を決定します。収束状態やスコアが小さいからといって、ロボットが正しい位置にいる証拠にはなりません。

このガイドを 2D対3D LiDAR ガイド や ロボット SLAM ガイドと一緒に使ってください。すべてのレジストレーション出力を独立したゲートを通過しなければならない仮説として扱います。

ソース、ターゲット、変換方向を定義します

そのソースは最適化中に変換されたクラウドです。ターゲットは基準雲または地図の表現です。ライブラリは命名や返される変換の規則に違いがあります。合成ユニットテストで予想されるソースからターゲットへのマッピングを書きます。

両方のクラウドは、単位、フレーム、取得タイミング、そして関連する空間的範囲が必要です。正しいオプティマイザは、メートル対ミリメートルの誤差や古い変換チェーンを修復することはできません。

どのポイントが対象だったかを記録してください。最終的なマトリックスだけでなく。

ICP 対応を反復し、変換を更新します

基本的な ICP は、選択した各ソース点に対して最も近いターゲット点を見つけ、対応を拒否または重み付けし、剛体変換を推定して繰り返します。点対点はユークリッド点距離を最小化します。ポイント・トゥ・プレーンはターゲット法線を使用し、法線が信頼できる場合に効率的に曲面で収束します。

現在の PCL ICP チュートリアル では、ソース、ターゲット、収束、フィットネススコア、最終変換を示します。本番システムには前処理、堅牢なリジェクションおよび受け入れロジックも必要です。

財産	ICP	NDT	共有依存関係
ターゲットモデル	点または曲面	ボクセル分布	正しいフレーム
協会	明示的最近マッチ	セル確率	十分な重複
スケール制御	対応と法線半径	ボクセル分解能	シーンの特徴サイズ
初期ポーズ	局所盆地	局所盆地	オドメトリーまたは粗いマッチ
出力ゲート	残留およびインリエ	尤度またはスコア	独立モーションチェック

NDT 点をボクセル分布に合わせます

NDT はターゲット空間をセルに分割し、占有セルの平均と共分散を推定します。最適化は、ソース点を確率的なターゲット分布に配置する変換を目指します。解像度は各セルが表す空間スケールを制御します。

現在の PCL NDT チュートリアル では、ボクセル解像度、ステップサイズ、終了基準、そしてオドメトリに基づく初期推定が明示的に設定されています。これらの例の値は普遍的な設定ではありません。

検証された盆地内で初期ポーズを提供します

ホイールのオドメトリー、IMU統合、過去のスキャン、または粗いグローバルマッチャーでローカル登録を初期化できます。初期の並進誤差や回転誤差は、重なりや繰り返し構造と相互作用します。盆地は方向的に非対称であることもあります。

記録されたデータの初期誤差をスイープし、収束、誤収束、リジェクションを正しくプロットします。最良の初期化や平均最終誤差だけを公開しないでください。

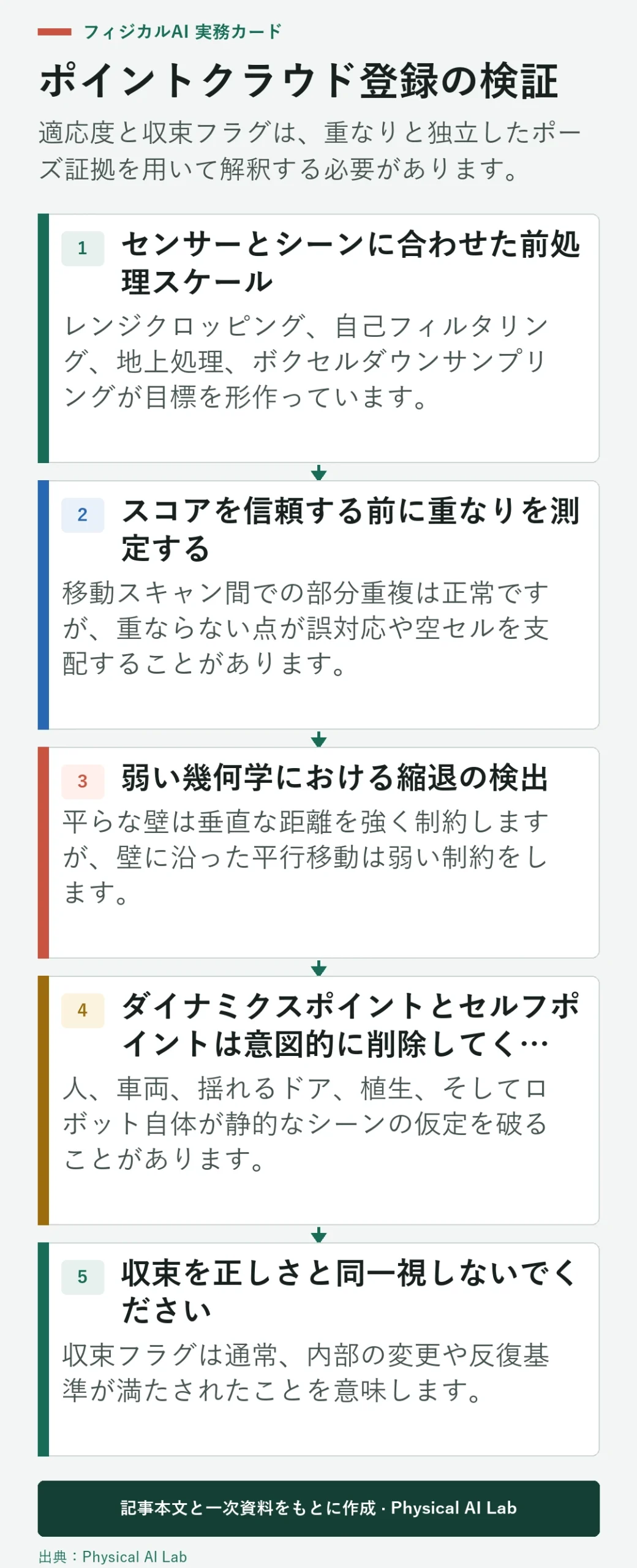

センサーとシーンに合わせた前処理スケール

レンジクロッピング、自己フィルタリング、地上処理、ボクセルダウンサンプリングが目標を形作っています。必要な特徴より大きな葉の大きさは消去してしまうことがある。非常に小さな葉は計算量を増やし、ジオメトリを加えずにセンサーノイズを保持できます。

ICPに対して、点間隔と期待誤差から対応距離と正規近傍を選択します。NDTでは、構造スケールと密度に対して解像度を選択します。データセットとソフトウェアのバージョンでパラメータを保持してください。

スコアを信頼する前に重なりを測定する

移動スキャン間での部分重複は正常ですが、重ならない点が誤対応や空セルを支配することがあります。もっともらしい共有スペースに切り込み、強固な重みやリジェクションを使いましょう。受け入れの一環として重複率や不列比を推定してください。

小さな繰り返しパッチの残差が少なくても、間違った位置に対応することがあります。十分な空間分布と独立したポーズの妥当性が必要です。

失敗シーン	曖昧な方向性	症状	必須ゲート
単一平面	平面に沿った運動や法線周りの回転	低残留、ドリフトポーズ	固有値または幾何学テスト
長い廊下	アロングコリドー翻訳	いくつかのもっともらしいアライメント	動きと地図の文脈
リピートラック	離散的な誤った位置	自信のあるポーズジャンプ	場所の検証
重なりが少ない	多くのポイントが却下されました	不安定またはバイアス変換	オーバーラップ閾値
ダイナミックな観客	動く対応	時間変化残差	動的フィルタリング

弱い幾何学における縮退の検出

平らな壁は垂直な距離を強く制約しますが、壁に沿った平行移動は弱い制約をします。長い廊下や繰り返される棚が、さらに曖昧な方向を生み出しています。最適化器は、ヘッセ行列や情報行列が不十分な条件付けをしている間に収束を報告できます。

幾何学的固有値は、共分散代理値、または方向ごとの観測可能性を監視します。スカラースコアを等方的確実性として扱うのではなく、信頼を減らしたり弱い方向への更新を遅らせたりしましょう。

ダイナミクスポイントとセルフポイントは意図的に削除する

人、車両、揺れるドア、植生、そしてロボット自体が静的なシーンの仮定を破ることがあります。作業によっては、地面が向きを助けたり、他のジオメトリを圧倒したりします。フィルタリングの判断は精度と観測可能性の両方を変えます。

同じルートを複数の動的分数でテストします。生の雲やマスクを保存し、故障の原因をセンシング、フィルタリング、最適化に追跡できるようにします。

収束を正しさと同一視しないでください

収束フラグは通常、内部の変更や反復基準が満たされたことを意味します。適合度または尤度は、受け入れられたデータの下で選ばれた目的を表す。どちらもグローバルな場所、変換ジャンプ、運動の実現可能性、独立したセンサーの合意を検証していません。

ゲートの平行移動や回転の増分、インリア分布、重なり、残差形状、そしてオドメトリーやIMUとの不一致。拒否、再試行、そして劣化行動の定義を教えてください。

正当化される場合は粗な登録と細かい登録を組み合わせる

粗いマッチャー、より大きな NDT 解像度、または特徴量ベースのアライメントによって捕捉範囲が広がり、その後 ICP より小さなスケールでの洗練が進められます。この段階的な設計は効果的ですが、より多くの閾値や故障の組み合わせを生み出します。

移行を正当化し、不確実性を広めましょう。良い ICP は自信を持って間違った粗いマッチを救うことはできない。単に間違った局所最適解を磨いてしまうかもしれません。

ベンチマーク計算と条件間の正確性

初期誤差、重なり、ポイント数、密度、動作速度、シーンタイプ、動的分数、そして地に合った変換を変化させます。ランタイム分布、正収束率、誤収束率、リジェクト率、最終誤差を測定します。ハードウェアと実装が速度を決定します。アルゴリズム名だけではそうではありません。

締め切りの遅れやバックログを記録しましょう。高速の平均と時折の停滞した登録は航行を不安定に陥れます。再現可能な入力には rosbag2のワークフロー を使いましょう。

登録決定を再現するのに十分な文脈を記録する

ソースおよびターゲット識別子、クロップとフィルター、初期変換、アルゴリズムとパラメータ、反復回数、終了理由、スコア、インリエ、オーバーラップ、出力変換、ゲート決定を保存します。ログソフトウェアと地図のバージョン。

簡潔なチェックリストとともにリリースしましょう。

• ソースとターゲットの方向と時間を固定します。
• 初期誤差盆地全体を掃討してください。
• センサー間隔やシーン構造からスケールを調整してください。
• 重なり損失、ダイナミクス、退化を検出します。
• 独立したポーズ証拠によるゲート収束。

よくある質問

ICPとNDTどちらが常に速いのでしょうか？

いいえ。点数、近傍作業、ボクセル分解能、実装、ハードウェア、収束基準が実行時間を決定します。

初期の推測なしにグローバルポーズを見つけることは NDT 可能でしょうか？

一般的には確実ではありません。通常は局所的な登録として、有界の初期推定値として用いられます。

ICPフィットネススコアが低いからといって、ポーズが正しい証拠になるのでしょうか？

いいえ。繰り返しまたは弱い幾何学は、誤った変換で小さな局所残差を生み出すことがあります。

ポイント・トゥ・プレーン ICP はいつもポイント・ツー・ポイントより優れているのでしょうか？

いいえ。信頼できる法線と適切なサーフェスが必要です。騒音や周辺、貧しい法線推定に不向きな近傍は害になることがあります。

ICPとNDTは組み合わせることはできますか？

はい。粗い段階はより細かい段階を初期化することがありますが、両方の段階と遷移は独立した検証が必要です。

局所収束とポーズ受容境界

登録スコアはアルゴリズム相対的な証拠であり、グローバルローカリゼーションの真実ではありません。検証されたジオメトリ、オーバーラップ、初期誤差の範囲外の出力は拒否します。
