ロボットグラスプ計画は、エンドエフェクターが物体にどこでどのように接触するかを選び、ロボットが接近、接触、持ち上げ、作業を継続できるかどうかを判断します。プランナーは知覚、接触幾何学、グリッパー機能、逆運動学、衝突チェック、モーションプランニングを接続します。コンタクトスコアだけでは実行可能な把持候補にはなりません。
平行顎、吸引、器用な手には異なる候補と品質の前提が必要です。物体の姿勢や形状は不確かで、摩擦は未知で、クラッターは表面を隠します。したがって、有用な出力は明確な拒否理由と回復行動を持つ実行可能な戦略のランク付けセットであり、単一の完璧なポーズではありません。
このガイドを逆 運動学ガイド と モーションプランニングの比較と組み合わせてご利用ください。実際の物体、キャリブレーションされた衝突幾何学、完全なアプローチ・トゥ・リトリートシーケンスでグラッププランニングを検証します。
対象、支持、不確実性を表現する
共通のフレーム内で物体のポーズ、可視幾何学、支持面および近くの障害物を推定します。メッシュ、ポイントクラウド、プリミティブ、学習型のいずれの特徴も候補生成をサポートできますが、それぞれ異なる詳細を保持します。ポーズ共分散やサンプル化された不確実性集合を保存し、単一の推定値を正確と扱うのではなく、
ビンの壁、テーブルの端、隣接するオブジェクト、カメラの遮蔽、そしてシーン内のロボットツールを含めてください。知覚からロボットベースへの変換をキャリブレーションし、そのドリフトを測定します。数ミリの誤差が、狭い平行ジョーグリップをクリアランスから衝突に変えることがあります。
エンドエフェクターに一致する候補を生成する
平行ジョージェネレーターは、対向する接触領域の周囲にグリッパーポーズや開口部を提案します。吸引プランナーには、シール面積、適切な方向、カップの適合性、そしてエアフロー戦略が必要です。器用な手は複数の接点や関節の形状も選択します。互換性のないハードウェアに一つの品質関数を適用しないでください。
最終接触のポーズだけでなく、アプローチの方向とロールのサンプルも見せてください。顎の幅、指の深さ、手のひらのクリアランス、吸盤の直径、ケーブルや手首の形状を尊重してください。候補の多様性は複数のオブジェクト領域をカバーすべきであり、閉塞や1つのブロックアプローチによって完全な計画が失われることはありません。
| エンドエフェクタ | 候補ベース | キー仮定 | 実行チェック |
|---|---|---|---|
| 平行顎 | 対向する面 | 摩擦と開口 | 指と手のひらのクリアランス |
| 吸引カップ | 表面パッチとノーマル | シールと圧力 | 剥がれて漏れる |
| ソフトグリッパー | 包囲領域 | コンプライアンスモデル | オブジェクト脱出 |
| 器用な手 | 多接点構成 | 接触力モデル | 手の運動学 |
| 磁気工具 | 素材と顔 | 磁気引力 | 残留付着 |
コンタクト品質はモデルベースのランキングシグナルです
力クローザリングは、接触と摩擦モデルの下で、許容される接触力が任意の外部レンチに耐えられるかどうかを問います。関連するスコアは、レンチスペースの余裕、接触間隔、または摂動に対する感度を測定します。これらは摩擦係数、接触型、物体の形状が信頼できる場合にのみ有用な比較となります。
タスク固有の品質は、一般的なクローズメントよりも重要かもしれません。ハンドオフ、注ぎ、挿入には、必要な面をアクセス可能にし、オブジェクトの向きを制御するポーズが必要です。重心、期待される加速度、そして下流のタスク制約を加えます。高い分析品質では到達不能なロボットの姿勢を補うことはできません。

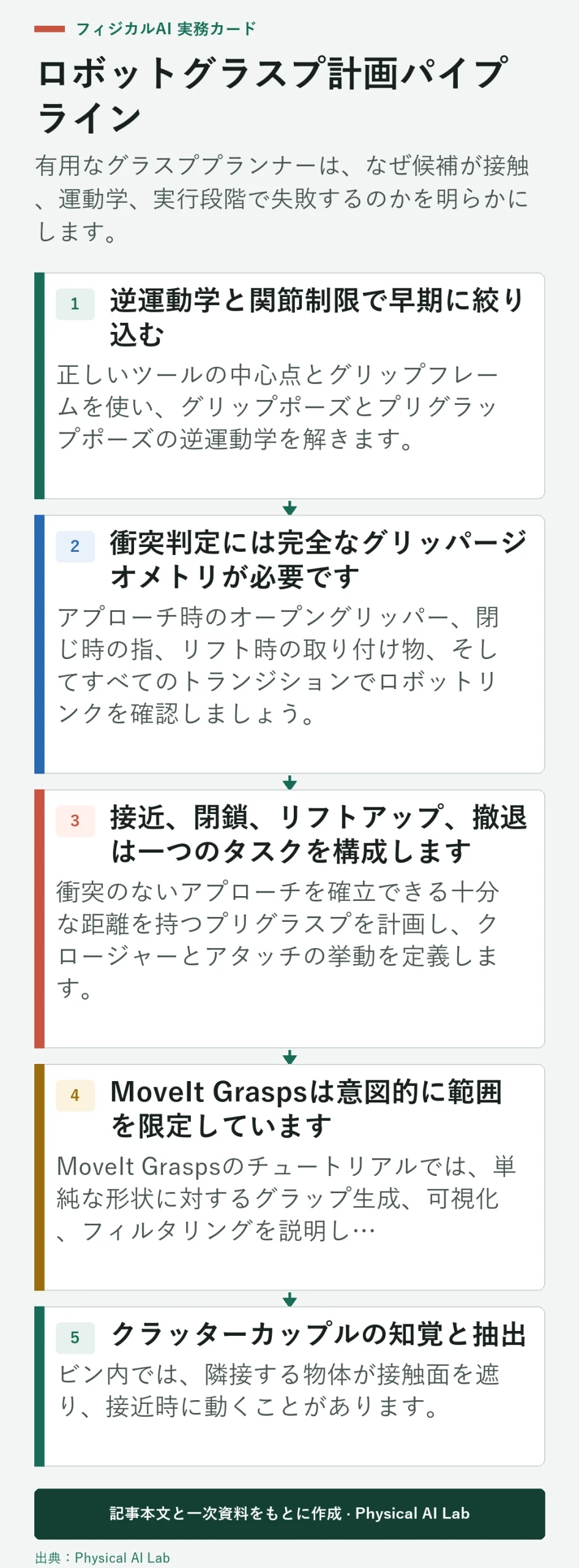

逆運動学と関節制限で早期に絞り込む
正しいツールの中心点とグリップフレームを使い、グリップポーズとプリグラップポーズの逆運動学を解きます。ジョイントリミット、自己衝突、特異点の競合を拒否し、可能な限り複数のIK分岐を保持します。最も近い接合ソリューションが必ずしも最良のアプローチクリアランスを持つものとは限りません。
逆 運動学と逆動力学のガイド は、姿勢の実現可能性と必要な運動や力が別々の問題である理由を説明しています。スコア操作可能性や制限マージンを優先しますが、実際の軌跡は検証してください。実行可能なエンドポイントは、現在のロボットの状態から切り離すことが可能です。
衝突判定には完全なグリッパージオメトリが必要です
アプローチ時のオープングリッパー、閉じ時の指、リフト時の取り付け物、そしてすべてのトランジションでロボットリンクを確認しましょう。意図的な接触ペアのみを許可し、接続後に衝突ルールを復元してください。簡略化された幾何学は計画を迅速化できますが、突出部、指先、運搬物を保守的に表現しなければなりません。
キャリブレーションの不確実性を考慮して障害物やサンプルのポーズを膨らませます。過度のインフレはすべての溶液を失わせ、マージンがなくても脆い経路が生まれます。候補が物体接触、環境衝突、自己衝突、または取り付け物クリアランスで失敗したかどうかを記録し、知覚と計画の問題が混在しないようにしましょう。
| 計画ゲート | 入力 | 拒否するタイミング | ログ |
|---|---|---|---|
| 接触幾何学 | オブジェクトとグリッパー | 不適切な接触や不可能な接触 | 品質部品 |
| IK | グラップフレームとロボット | 有効な共同状態はありません | ソルバーと分岐 |
| 衝突 | シーンと幾何学 | 許可されていない重複 | 接触ペア |
| アプローチ | プリグラプスからグリップへ | 明確な道筋はありません | 最低クリアランス |
| 揚げて撤退 | 添付オブジェクト | ブロックド抽出 | 失敗したステージ |
接近、閉鎖、リフトアップ、撤退は一つのタスクを構成します
衝突のないアプローチを確立できる十分な距離を持つプリグラスプを計画し、クロージャーとアタッチの挙動を定義します。掴んだ後、輸送前に支持から分離を確認するまで十分に持ち上げます。退却方向は単に進路を逆にするのではなく、雑多な環境に合致し物体の安定性を保つべきです。
現在の MoveIt タスクコンストラクタのドキュメント は、ジェネレーター、プロパゲーター、コネクターの各段階から複雑な操作を構成しています。これによりステージレベルの失敗が目に見えるようになります。従来のモノリシックなピック&プレイスインターフェースは、現在のドキュメントでは廃止され、新しいワークフロー向けにMTCが導入されています。
MoveIt Graspsは意図的に範囲を限定しています
MoveIt Graspsのチュートリアルでは、単純な形状に対するグラップ生成、可視化、フィルタリングを説明し、リーチビリティとモーションプランニングの統合を含んでいます。その文書化された制限には、一般的な接触力学の解ではなく、簡略化された直方体指向の生成が挙げられます。
パッケージをパイプラインの構成要素として使い、物理的な把握が安定している証拠として使うのではありません。知覚の不確実性、グリップパー固有の接触スコアリング、タスクステージも加えましょう。 MoveIt とロボットの設定バージョンをピンで留めてください。なぜなら、衝突メッシュ、運動学プラグイン、計画パラメータがどの候補が生き残るかを直接変えるからです。
クラッターカップルの知覚と抽出
ビン内では、隣接する物体が接触面を遮り、接近時に動くことがあります。指の接触が強い候補でも、壁や他の物体にぶつからずに抜くことは不可能な場合があります。可視空間を通るキャリーオブジェクトの経路を計画し、見えない領域を保守的に考慮してください。
NIST の把握および操作のパフォーマンス作業 は、測定可能なシステム性能を重視します。テストセットは、選ばれた成功したピックだけを表示するのではなく、形状、素材、梱包密度、プレゼンテーションで構成しましょう。認識、計画、実行の失敗を別々に記録しましょう。
触覚と力の証拠が物理的な握力を裏付ける
閉じた後は、指の位置、モーター電流、触覚分布、真空圧、またはリストレンチを使って接触があったか、物体が保持されているかを判断します。期待されるシグネチャは、物体のコンプライアンスとグリップによって異なります。1つの電流閾値がハードストップや物体、破片を混乱させることがあります。
作業が許可する際に、高速輸送前に小さな有界リフトまたは検証動作を行います。滑りや予期せぬ質量を検出し、指定された回復で後退または交換します。コントローラーと衝突モニターと閾値を調整し、検証アクションで新たな危険が発生しないようにします。
タスクアウトカムを通じて候補の質を評価する
候補生成時間、IKおよび衝突拒否率、計画時間、アプローチ完了、把握、揚力保持、最終配置を測定します。各段階で分母を報告してください。計画失敗を除外した後の高い把握成功率は、システムのスループットや選択バイアスを隠します。
持ち出した物や素材、ポーズ、散らかったパターンを使い、トップダウンピックのようなシンプルな基準と比較します。コントローラーの証拠を ジョイントゲインチューニングガイドと照合してください。すべての裁判でシーンのスナップショット、選ばれた候補、拒否理由、経過、同期動画を保存してください。
- ポーズ、サポート、不確実性を表現する。
- グリッパー特有の候補の多様性を生み出します。
- 接触品質とロボットの実現可能性を分けましょう。
- アプローチ、クロージング、リフト、リトリートを段階的に計画しましょう。
- 差し出された物や散らかったものを、分母が満分母で確認しましょう。
よくある質問
物体のポーズは直接的に握りを決めるのでしょうか？
いいえ。候補生成を可能にしますが、接点品質、グリッパージオメトリ、IK、衝突、接近、抽出が実行可能性を決定します。
フォースクロージャーは成功するピックを保証するのでしょうか？
いいえ。接触や摩擦の仮定に依存しており、知覚誤差、到達可能性、衝突、制御の実行については何も語っていません。
なぜ複数のIKソリューションを保持しているのでしょうか？
枝によって関節マージンやアプローチクリアランスが大きく異なることがあります。最も近い解以外をすべて破棄すると、唯一の実行可能なパスが削除されます。
常により多くの理解候補を生成すべきでしょうか？
いいえ。候補が増えれば補償は改善できますが、保険料や衝突保険料は増加します。段階的なフィルターを使い、多様性を加えることで実際のタスク成功率が向上するかどうかを測定しましょう。
見えない物体はどうやって掴めるのでしょうか？
幾何学や学習ベースのジェネレーターはグラスプを提案できますが、センサーは十分な表面を観測し、候補は検証された物体、材料、クラッターの範囲内にとどまらなければなりません。
プランニング申請境界を把握する
把持計画のスコアは、知覚、幾何学、摩擦、グリッパーの仮定に依存します。ターゲットロボットおよび物体セットの接近、接触、揚陸、撤退、回収の完全な挙動を確認します。
