ヒューマノイドのランタイムは、バッテリーセルから保護、DCバス、インバータ、モーター、機械、さらに計算、センサー、冷却までの全経路によって決まります。名目ワット時は上位レベルのインベントリであり、すべての作業や温度で利用可能なエネルギーではありません。また、共同パワーピークは平均的な数値を超えることもあります。
バッテリー管理システムは、セルの電圧、温度、充電状態、故障条件に応じて充電と放電を制限します。直流バスは減速時のモーター加速度と戻るエネルギーに耐えなければなりません。パックが再生を受け入れできない場合は、必要な制動力を維持しつつ過電圧を防ぐ別の経路が必要です。
このガイドは ヒューマノイドのバッテリーランタイムガイド や ロボットジョイントの熱ガイドと一緒に使ってください。高エネルギーバッテリーおよび駆動システムは、電気、機械、熱、安全工学の資格が必要です。
ランタイムは義務サイクルの結果です
ミッションを立つ、歩く、回転する、操作する、持ち上げる、計算する、待つ、回復に分けてください。各状態の時間とエネルギーを測定してください。1回の滑らかなデモンストレーションの平均では、頻繁なスタートや接触、知覚の停止を伴うシフトを予測することはできません。
充電状態、温度、経年劣化、保護限界を除いても、使用可能なエネルギーを使いましょう。最初の推定値として、タスク加重平均パワーで割るだけです。電圧が下がりパック内の電流変化を許容するため、複数の充電状態で検証してください。
電力経路には4つの変換境界があります
セルは電気化学エネルギーを供給し、 BMS とコンタクタはパックの利用可能性を制御し、直流バスは電力を分配し、インバーターは機械的トルクを生み出すモーターを駆動します。配線、スイッチ、コンバーター、巻線、ベアリング、トランスミッションはそれぞれ損失と電圧降下を加えます。
パック、バス、代表ドライブ、補助支線に測定ポイントを配置します。同期された電気ログと動作ログにより、エンジニアはバッテリー制限、駆動効率、機械的損失、作業負荷を分離できます。
| 境界 | 入力 | 出力 | 主要な証拠 |
|---|---|---|---|
| バッテリーパック | セルエネルギー | 保護直流電源 | 電圧電流温度 |
| 直流配線 | パックバス | 分岐力 | たわみと配線損失 |
| ジョイントドライブ | 直流電源 | 相電流 | 電気的損失と限界 |
| モーターと減速器 | 電気トルク | 関節運動 | 効率と熱 |
| 補助部隊 | バス電源 | 計算と冷却 | 連続ベースライン |
BMSはリアルタイムの境界管理者です
BMSは充電状態と健康状態を推定し、セル電圧と温度を監視し、セルのバランスを取り、コンタクタを制御し、許される充電・放電電力を露出させます。その限界はミッションプランナーの予想よりも速く変化することがあります。健康なパックでも一時的にパワー制限を受けることがあります。
ダッシュボードのパーセンテージだけでなく、実際の限度額や保護理由を記録しましょう。細胞の不均衡、低温、または高い電荷状態は再生受容を低下させる可能性があります。 TIヒューマノイドロボット BMS の概要 は、ベンダーアーキテクチャの参照を1つ提供しており、完全なシステム検証ではありません。

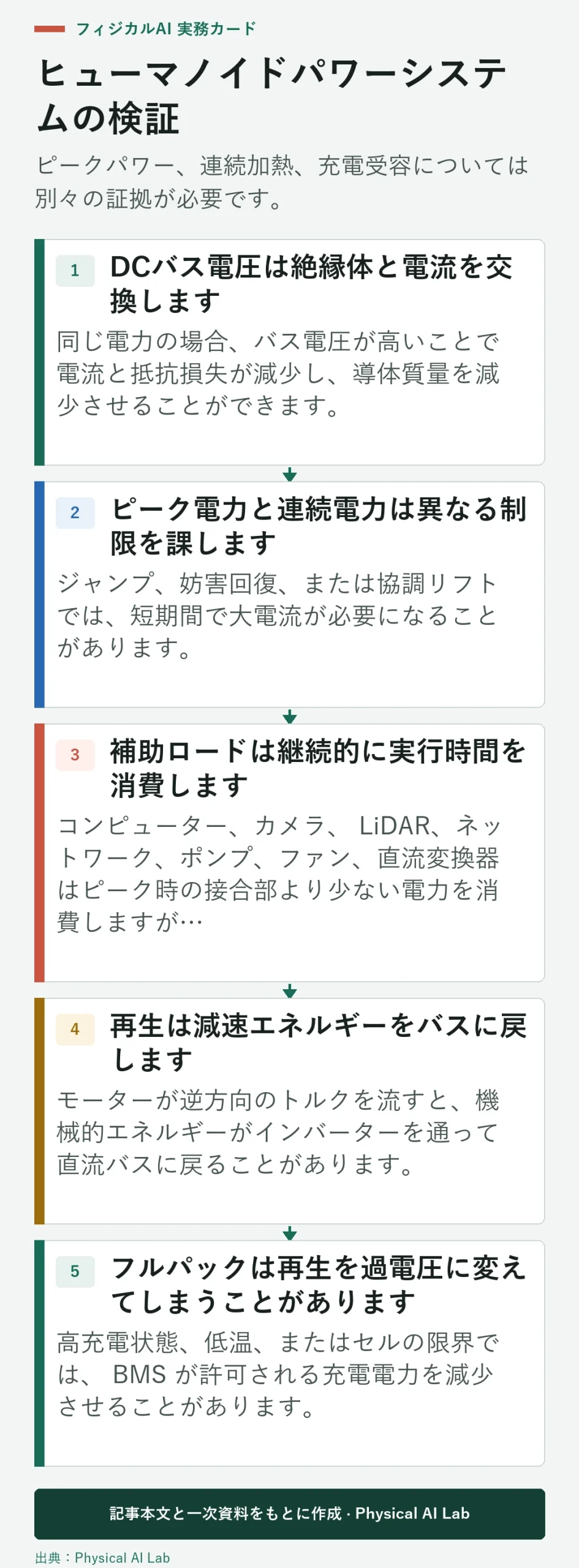

DCバス電圧は絶縁体と電流を交換します
同じ電力の場合、バス電圧が高いことで電流と抵抗損失が減少し、導体質量を減少させることができます。また、部品の電圧定格、クリーページおよびクリアランスの要件、アークや衝撃の危険性、サービス複雑さも向上させます。パックトポロジーとジョイントエレクトロニクスは一緒に選択する必要があります。
同時のジョイント加速度時の最悪バスの下がりを測定し、ピークを計算します。名目上十分なインバーターでも、配線、コネクター、コンタクタにドロップが加わると、過低電圧やトルク制限に入ることがあります。該当支店でバスを保護し計器装填してください。
ピーク電力と連続電力は異なる制限を課します
ジャンプ、妨害回復、または協調リフトでは、短期間で大電流が必要になることがあります。連続的な立足、歩行、計算が熱平衡を決定します。セル、コンタクタ、配線、インバータシリコン、モーター、リデューサーには異なる過渡的および連続的限界があります。
測定されたデューティサイクルを用いた時間-電流モデルと熱モデルを用いてください。ピーク間の回復を確認してください。1回のバーストを乗り越えたドライブは、繰り返しの歩行サイクル中に過熱する可能性があり、平均的な出力を持つバッテリーは同期したイベントでトリップすることがあります。
| ロードケース | 優性極限 | 測定 | 故障信号 |
|---|---|---|---|
| 高速加速 | ピーク放電 | バス電流と降り | アンダーボルテージ |
| 連続歩行 | 熱定常状態 | 温度とエネルギー | 格下げ |
| 静的ポーズ | 共同保持損失 | トルクと巻き熱 | 局所的な過熱 |
| 計算ポーズ | 補助基準 | 分岐力 | ランタイム侵食 |
| 緊急ブレーキ | チャージ受け入れ | バス過電圧 | ドライブトリップ |
補助ロードは継続的に実行時間を消費します
コンピューター、カメラ、 LiDAR、ネットワーク、ポンプ、ファン、直流変換器はピーク時の接合部より少ない電力を消費しますが、ミッション全体を通して稼働します。その比率は、立っている間、計画する、待つ間に成長します。別々の分岐測定により、計算最適化とアクチュエータ効率のどちらがより大きな利点をもたらすかが明らかになります。
すべてのロボット状態でどのサービスやセンサーがアクティブかを記録してください。機械的時間を節約しつつ計算能力を倍増させる知覚モデルでも、総エネルギーは向上する可能性があります。別の方法では、稼働時間を短縮するかもしれません。完了したタスクごとにエネルギーを判断し、一つのサブシステムだけを判断するのではなく。
再生は減速エネルギーをバスに戻します
モーターが逆方向のトルクを流すと、機械的エネルギーがインバーターを通って直流バスに戻ることがあります。他のジョイントや補助者は即座に消費するか、パックが充電を受け入れることもあります。摩擦損失や変換損失により、下降または制動のエネルギーがすべて回収されるわけではありません。
標識を保持したままバスの出力を測定し、トルクと速度に合わせます。負の運動力だけで再生を推測しないでください。リターンパス、コンタクタ状態、コンバーターの方向、そしてアクティブロードがエネルギーの行き先を決定します。
フルパックは再生を過電圧に変えてしまうことがあります
高充電状態、低温、またはセルの限界では、 BMS が許可される充電電力を減少させることがあります。複数のジョイントが同時にブレーキをかけることで、バス電圧が上昇します。インバーターは制御停止が必要となるタイミングに故障したり、ブレーキ挙動を変えたりすることがあります。
高充填および温度境界での調整減速、下降運動、緊急停止シナリオの試験。ログは充電電力、バスピーク、ブレーキ抵抗の動作、機械的停止効果を可能にしました。保護設計は、都合よく空のバッテリーに依存してはいけません。
ダンプ抵抗器と蓄電は代替のエネルギー経路を提供します
ブレーキチョッパーは余剰のバスエネルギーを抵抗に送ることができます。DCリンクコンデンサは短い過渡現象を吸収し、別の記憶装置がより大きなイベントをバッファリングすることもあります。各オプションには電圧閾値、エネルギーサイズ、繰り返し率、温度監視、故障挙動が必要です。
開いているケース、ショートケース、過熱状態、エネルギーシンク不足ケースを確認してください。1ストップサイズの抵抗は、繰り返しテスト中に過熱することがあります。電気的脱出経路を駆動制御や機械的停止と連携させ、保護を予測可能に保つこと。
通常のタスクと境界条件を別々に検証します
まずは枝のベースラインと個々の関節から始め、その後、同期した全身タスクを実行します。低充電と高充電、ホット・コールド動作、冷却の劣化、ピーク計算負荷、繰り返しのブレーキングを加えます。テスト前に停止基準を定義してください。
受理には、完了した作業、1サイクルあたりのエネルギー、最小バス電圧、最大過電圧、温度、 BMS 制限、接触器イベントおよび回復が含まれます。熱が均衡するまでこれを繰り返します。表示スクリーンショットに頼らず、同期したログを保存しましょう。
電力、制御、熱、安全の証拠を密接にまとめて
パワー制限をコントローラーモードと熱低下に重ね合わせます。トルク減少は、 BMS、インバーター、モーター温度、プランナー、または保護機能から発生することがあります。オペレーターは診断可能な原因と承認された回復経路が必要です。
TI 48 Vジョイントドライブリファレンスデザインとその設計ガイドは、回路レベルのアプローチを示しています。実際のパック、継ぎ目、筐体にコンポーネントデータ、現行規制、適格な審査を適用すること;リファレンスデザインはヒューマノイドを認証するものではありません。
- ミッション状態ごとに使用可能エネルギーを測定してください。
- 充電と放電の制限 BMS 記録してください。
- キャプチャバスの沈みと回生過電圧。
- 関節と補助の分岐の出力が分離されています。
- 熱平衡と保護回復の検証。
よくある質問
バッテリーのワット時を倍にすれば、稼働時間は倍になりますか？
作業量と効率がほぼ一定の場合に限ります。質量、予備、温度、電流制限、補助負荷が結果を変えることがあります。
高いDCバス電圧は常に良いのでしょうか？
いいえ。電流や配線損失を削減できますが、絶縁性、部品の定格、衝撃、アーク、保守要件が増加します。
回生ブレーキは実行時間を大きく延ばすことができるのでしょうか？
作業に減速や降下が有効な場合、バスやバッテリーがエネルギーを受け取れる場合に役立ちます。摩擦、変換損失、荷荷制限は回復を減少させます。
BMS充電状態表示はテストに十分でしょうか？
いいえ。ログパックの電圧、電流、温度、セルの広がり、許容される充放電電力、コンタクタの状態および保護イベント。
電力計測はどこから始めるべきでしょうか？
パック出力と直流バスから始め、代表的な高出力ジョイントを追加し、ピーク負荷と連続負荷を分離できるように計算または冷却分岐を行います。
ヒューマノイドパワーシステム境界
バッテリーパックや高性能ロボットバスは火災、衝撃、アーク、制御不能な動きの危険を引き起こす可能性があります。適用される規制、メーカー要件、認定された安全手順のもとで設計・試験を行います。
