휴머노이드의 가동시간은 배터리 용량만으로 정해지지 않습니다. BMS 보호 한계, DC 버스 전압, 관절의 순간 전력, 보조 부하와 회생 에너지가 한 전력 경로에서 맞아야 실제 작업시간이 나옵니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.

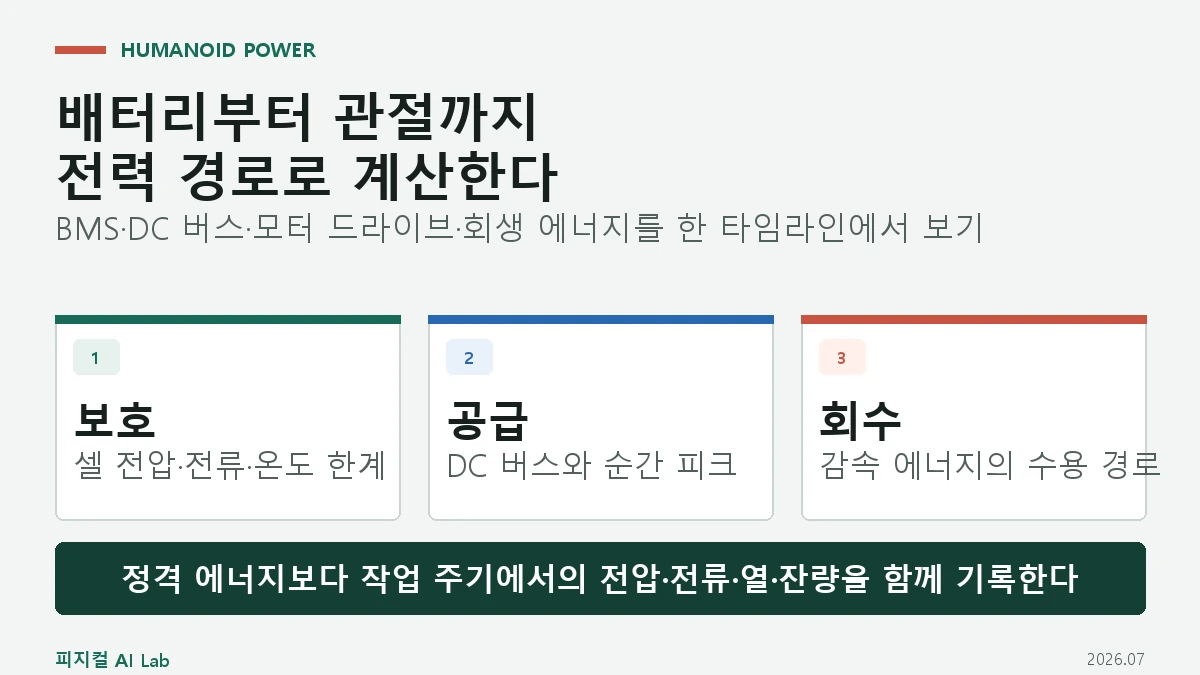

가동시간은 배터리 용량이 아니라 전력 경로의 합으로 정해진다
휴머노이드 전력 구조의 핵심은 배터리 에너지를 관절·컴퓨팅·센서에 안정적으로 나누고, 어느 한 지점도 전압·전류·온도 한계를 넘지 않게 하는 것입니다. 따라서 같은 Wh의 팩을 달아도 BMS가 허용하는 순간 방전 전류, DC 버스의 전압 강하, 관절 드라이브 효율과 냉각에 따라 수행 가능한 동작과 시간이 달라집니다.
기존의 휴머노이드 배터리 병목 글이 무게·안전·충전 운영을 설명했다면, 이 글은 팩에서 모터까지 전력이 오가는 전기적 경로를 다룹니다. 배터리 사양표의 정격 용량만 보고 가동시간을 예측하면 짧은 고출력 동작과 보호 제한을 놓치기 쉽습니다.

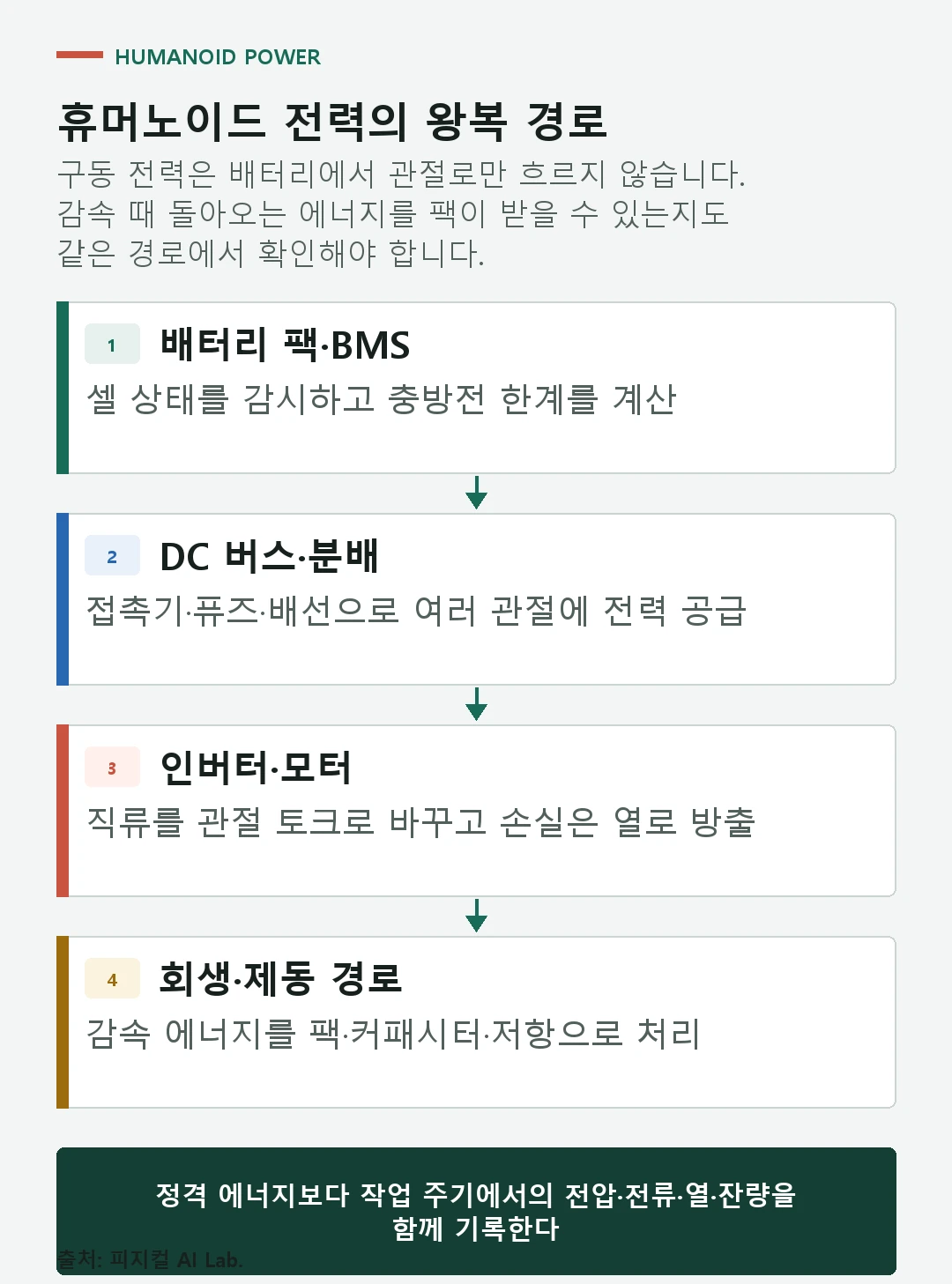

배터리에서 관절 토크까지 네 단계를 거친다
첫 단계는 셀과 팩, 두 번째는 BMS와 접촉기, 세 번째는 DC 버스와 분배망, 네 번째는 각 관절의 인버터와 모터입니다. 이 사이에서 배선 저항, 스위칭 손실, 모터 동손과 기계 손실이 생기며 사용하지 못한 에너지는 대부분 열로 바뀝니다.
전력 예산은 ‘배터리 2 kWh’처럼 한 숫자로 끝내지 말고 구동계, 온보드 컴퓨터, 센서, 통신, 냉각, 안전 제어와 대기 부하로 나눠야 합니다. 이후 실제 작업 타임라인에 각 부하를 겹쳐야 동시에 켜질 때의 버스 피크와 평균 소비가 보입니다.
BMS는 잔량계가 아니라 팩의 실시간 경계 관리자다
BMS는 셀 전압과 온도, 팩 전류를 감시하고 과충전·과방전·과전류·단락 조건에서 보호 동작을 수행합니다. TI의 휴머노이드 BMS 설계 자료도 모니터링, 보호, 셀 밸런싱, 잔량 및 건강상태 추정을 핵심 기능으로 묶습니다.
문제는 표시된 잔량과 지금 꺼낼 수 있는 전력이 같지 않다는 점입니다. 낮은 온도, 높은 셀 온도, 셀 간 불균형, 노화와 낮은 충전상태에서는 BMS가 방전 전류를 제한할 수 있으므로 제어기는 ‘남은 에너지’와 ‘허용 전력’을 별도 신호로 받아야 합니다.
DC 버스 전압은 배선과 관절 설계를 함께 묶는다
버스 전압을 높이면 같은 기계 출력에서 전류를 줄여 배선의 I²R 손실과 굵기를 낮출 여지가 생깁니다. 반대로 절연, 접촉기, 커넥터, 감전·아크 위험과 드라이브 소자의 전압 여유를 함께 올려야 하므로 전압 하나만 높인다고 시스템이 가벼워지는 것은 아닙니다.
TI의 48 V·1 kW 휴머노이드 관절 드라이브 참조 설계는 관절 하나에서도 전력단, 정밀 전류 측정, 실시간 제어와 통신이 함께 필요함을 보여 줍니다. 전체 로봇에서는 여러 관절의 피크가 겹칠 때 버스 전압이 얼마나 처지는지까지 확인해야 합니다.
피크 전력과 연속 전력은 서로 다른 제한을 만든다
일어서기, 계단 오르기, 무거운 물체를 가속하거나 넘어짐을 복구하는 순간에는 짧은 피크 전력이 필요합니다. 팩과 드라이브가 이 피크를 전기적으로 허용해도 모터 권선, 반도체와 배선에 열이 쌓이면 같은 동작을 반복할 때 출력 제한이 걸릴 수 있습니다.
그래서 관절의 피크 토크 표와 배터리의 최대 방전 전류를 단순 곱셈으로 연결해서는 안 됩니다. 로봇 관절 열관리에서 설명한 연속 토크와 온도 제한을 전력 타임라인에 겹쳐야 반복 작업에서 유지 가능한 성능이 나옵니다.
보조 부하는 작아 보여도 가동시간을 계속 깎는다
GPU·CPU, 카메라와 라이다, 네트워크, 펌프와 팬은 보행처럼 큰 피크를 만들지 않아도 작업 내내 전력을 씁니다. 특히 로봇이 멈춰 판단하거나 대기하는 시간이 길면 보조 부하가 전체 에너지에서 차지하는 비율이 커집니다.
부하별 계측점을 두면 구동 효율 개선과 컴퓨팅 전력 절감 중 어디에 투자해야 하는지 구분할 수 있습니다. 평균 전력만 합치지 말고 각 부하가 켜지는 상태와 종료 조건을 운영 로그에 남겨야 합니다.
| 부하군 | 주요 변동 원인 | 확인할 로그 |
|---|---|---|
| 관절 구동 | 자세·속도·하중·접촉 | 버스 전류, 관절 토크·속도 |
| 온보드 연산 | 모델·카메라 수·클록 | 보드 전력, 추론 지연, 스로틀 |
| 센서·통신 | 프레임률·송신률 | 포트별 전력, 패킷률 |
| 냉각·보조 | 주변 온도·펌프 제어 | 팬·펌프 듀티, 온도 |
회생제동은 감속 토크를 전기 에너지로 되돌린다
모터가 관절을 가속할 때는 전기 에너지가 기계 에너지로 바뀌지만, 하강하거나 감속할 때는 모터가 발전기처럼 동작할 수 있습니다. 이때 인버터를 통해 DC 버스로 돌아오는 에너지를 팩이 받아들이면 소비 에너지와 제동 열을 일부 줄일 수 있습니다.
다만 ‘회생 가능’과 ‘실제로 배터리에 저장됨’은 다릅니다. 기구 마찰, 감속기 손실과 제어 대역에서 먼저 소모될 수 있고, 돌아온 전력이 다른 관절과 보조 부하에서 즉시 사용되거나 팩으로 들어가기도 합니다.
팩이 회생 전류를 못 받으면 버스 과전압이 생긴다
충전상태가 높거나 온도가 낮고 셀 상태가 나쁘면 BMS가 충전 전류를 제한할 수 있습니다. 로봇이 빠르게 감속하는데 에너지를 받을 곳이 없으면 DC 버스 전압이 상승하고 드라이브가 보호 정지하거나 제동 성능이 달라질 수 있습니다.
따라서 회생 시험은 잔량이 낮은 팩에서만 하면 안 됩니다. 높은 충전상태, 저온·고온, 여러 관절 동시 감속과 비상정지를 조합해 버스 최고 전압과 BMS 허용 충전 전류, 제동저항 동작을 함께 기록해야 합니다.
제동저항과 커패시터는 회생 에너지의 탈출구다
팩이 순간 회생 전력을 받을 수 없을 때 제동 초퍼와 저항으로 에너지를 열로 버리거나, DC 링크 커패시터와 별도 저장장치가 짧은 피크를 흡수하도록 설계할 수 있습니다. 어떤 경로를 택하든 최대 에너지뿐 아니라 반복 주기와 냉각까지 계산해야 합니다.
이 경로가 없으면 평상시 걷기에서는 문제가 없다가 급정지와 하강 동작에서만 과전압이 나타날 수 있습니다. 안전 정지 요구와 전력 회로의 흡수 능력을 같은 시험 시나리오로 연결하는 이유입니다.
가동시간은 작업 에너지와 사용 가능한 에너지로 계산한다
현장 예측에는 팩의 정격 에너지가 아니라 보호 여유와 노화, 온도 조건을 반영한 사용 가능 에너지를 써야 합니다. 분모도 명목 평균전력이 아니라 이동·조작·정지·판단·대기의 실제 시간 비율로 가중한 작업 평균전력이어야 합니다.
계산값은 출발점일 뿐입니다. 완충에서 보호 종료까지 한 번 달리는 시험보다 여러 충전상태에서 같은 작업 구간을 반복하고, 구간별 Wh와 피크 전류, 최저 버스 전압을 기록해야 어떤 동작이 시간을 깎는지 찾을 수 있습니다.

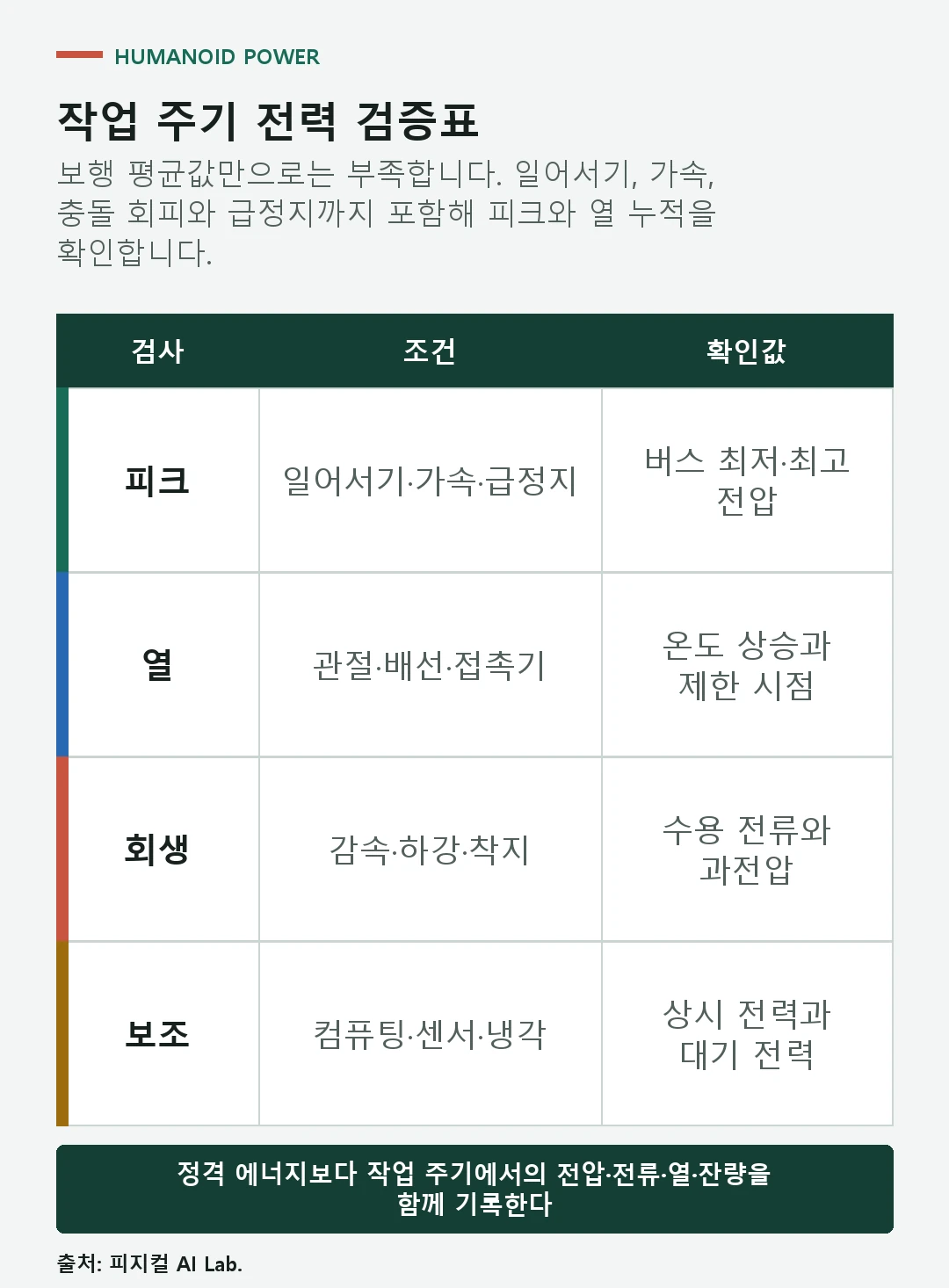

전력 검증은 정상 작업과 경계 조건을 나눠 진행한다
먼저 단일 관절과 보조 부하를 계측해 기준선을 만들고, 다음으로 여러 관절을 동기화한 작업 주기를 실행합니다. 마지막에는 높은 잔량에서의 회생, 낮은 잔량에서의 피크 방전, 극한 온도와 급정지를 넣어 보호 동작이 예상한 순서로 나타나는지 확인합니다.
합격 기준에는 작업 완료 여부뿐 아니라 버스 전압 범위, BMS 제한 진입 횟수, 관절·접촉기·배선 온도, 회생 차단 시 제동 응답과 로그 완전성을 넣는 편이 좋습니다. 그래야 짧은 데모가 아니라 반복 운용 성능을 판단할 수 있습니다.
| 단계 | 시험 | 판정 자료 |
|---|---|---|
| 1. 기준선 | 관절·컴퓨팅·냉각 개별 부하 | 효율과 대기 전력 |
| 2. 작업 | 보행·조작·대기 전체 주기 | 구간별 Wh와 피크 |
| 3. 경계 | 저·고 SOC, 온도, 급정지 | 보호·제한·과전압 |
| 4. 반복 | 여러 사이클 연속 운전 | 열 평형과 성능 유지 |
전력 설계는 제어·열·안전 문서와 함께 닫아야 한다
전력 로그는 관절 제어 모드와 피지컬 AI 안전 계층의 상태 전이와 같은 시간축에 놓아야 원인을 찾기 쉽습니다. 토크 제한이 BMS 때문인지, 관절 온도 때문인지, 안전 정지 때문인지 구분되지 않으면 운영자는 같은 고장을 반복합니다.
48 V 관절 드라이브 설계 가이드처럼 회로 수준 자료를 참고하되, 최종 판단은 자신의 팩·배선·관절·동작으로 얻은 측정값에 두어야 합니다. 특정 참조 설계의 정격이 전체 휴머노이드의 안전성과 가동시간을 보증하지는 않습니다.
휴머노이드 로봇 전력 구조에서 자주 묻는 질문
배터리 Wh가 두 배면 가동시간도 두 배가 되나요?
작업과 효율이 같다면 가까워질 수 있지만 팩 무게 증가, 전류 제한, 보조 부하, 열과 보호 여유가 달라져 정확히 두 배가 되지는 않습니다.
버스 전압은 높을수록 좋은가요?
같은 출력의 전류와 배선 손실을 줄일 수 있지만 절연, 부품 정격, 감전·아크 위험과 정비 절차의 부담이 커집니다. 전체 시스템 기준으로 선택해야 합니다.
회생제동으로 배터리 사용시간을 크게 늘릴 수 있나요?
작업에 하강과 감속이 많고 팩이 에너지를 받을 수 있을 때 도움이 됩니다. 마찰 손실과 충전 제한 때문에 회수율은 동작과 상태에 따라 크게 달라집니다.
BMS 잔량 표시만 기록해도 되나요?
아닙니다. 팩 전압·전류·온도, 허용 충방전 전력, 셀 편차와 보호 이벤트를 함께 기록해야 실제 제한 원인을 알 수 있습니다.
가장 먼저 설치할 전력 계측점은 어디인가요?
팩 출력과 DC 버스, 대표 고출력 관절, 온보드 컴퓨팅 부하를 우선 계측하면 에너지 배분과 피크가 어디서 생기는지 빠르게 볼 수 있습니다.
이 글은 휴머노이드 전력 시스템의 설계·계측 원리를 설명합니다. 실제 배터리 팩과 고전력 회로는 제조사 요구사항, 적용 법규와 자격을 갖춘 안전 절차에 따라 설계·시험해야 합니다.
