ロボット予測保全は、状態証拠を用いて劣化を早期に認識し、メンテナンスの判断を変えます。これは、すべての差し迫った関節故障を一つの振動、電流、温度の閾値で決定できるという約束ではありません。
有用なプログラムは故障モードと測定物理から始まり、センサーの設置、動作コンテキスト、時間同期、データ品質、警報コスト、保守フィードバックを制御します。確定的な結果がなければ、異常スコアは信頼できる診断や予後に成熟しません。
このガイドをロボット ジョイントアクチュエーターテストガイド および ロボットジョイント熱ガイドと組み合わせて使用してください。メンテナンスの決定はメーカーの指示と資格検査の対象となります。

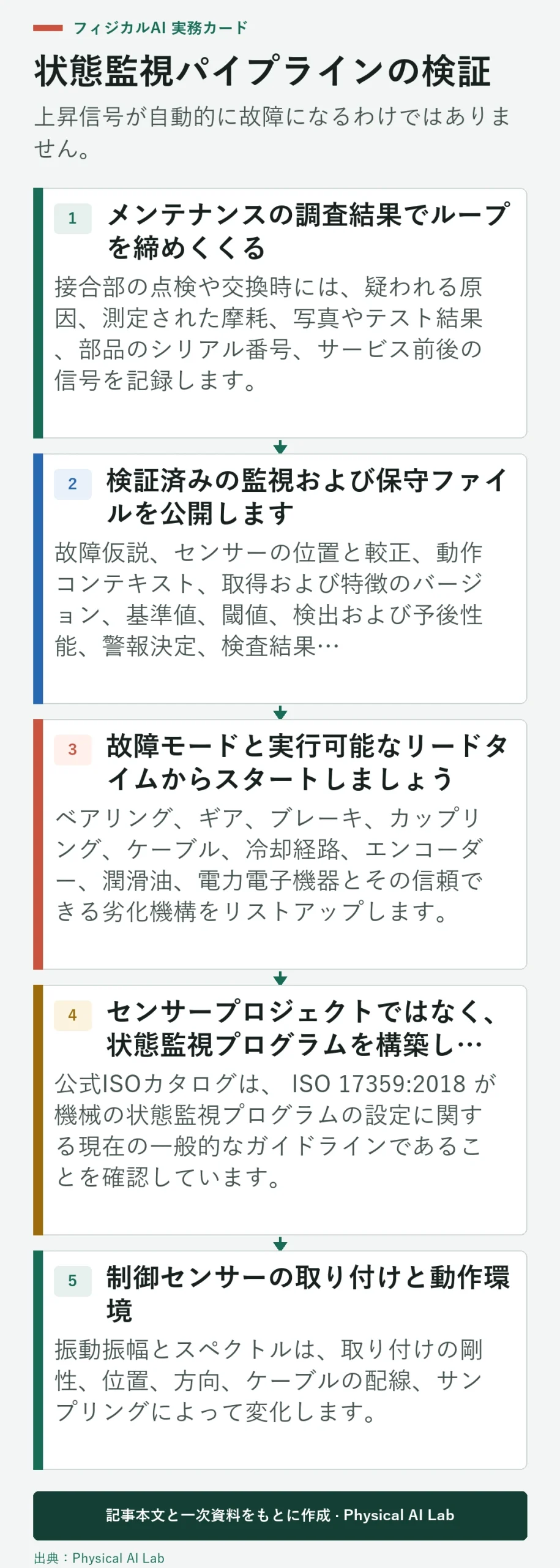

故障モードと実用的な予兆時間から始める
ベアリング、ギア、ブレーキ、カップリング、ケーブル、冷却経路、エンコーダー、潤滑油、電力電子機器とその信頼できる劣化機構をリストアップします。それぞれの信号について、どの物理信号が変わる可能性があるか、どの時期に変わるべきか、どのような保守措置が可能かを明記してください。
意思決定モデルなしに利用可能なすべてのチャネルを収集しないでください。押収の数分前にアラームが現れると、機器は保護できますが、予定されたサービス訪問をスケジュールすることはできません。早期で非特定的な警報は過剰な検査コストを生じさせる可能性があります。
センサープロジェクトではなく、状態監視プログラムを構築する
公式ISOカタログは、 ISO 17359:2018 が機械の状態監視プログラムの設定に関する現在の一般的なガイドラインであることを確認しています。このプロセスには、目標、機器および故障解析、測定方法、データ処理、評価およびレビューが含まれます。
取得、診断、保守決定、点検フィードバック、モデル変更のための所有者を定義します。証拠と該当する承認プロセスが変更を正当化するまで、安全に重要な検査間隔を維持してください。
制御センサーの取り付けと動作環境
振動振幅とスペクトルは、取り付けの剛性、位置、方向、ケーブルの配線、サンプリングによって変化します。モーター電流はトルク、速度、制御の挙動によって変化します。周囲の温度変化、デューティサイクル、冷却、センサー熱遅延。
ポーズ、方向、速度、加速度、ペイロード、ツール、タスクセグメント、周囲温度、コントローラーモード、ソフトウェアバージョンを記録できます。類似モデルと比較したり、検証済みモデルと正規化したりします。
振動を使って機械的な力学を観察します
時間波形、スペクトル、オーダートラッキング、エンベロープ解析、トレンド特徴は、適切な条件下で不均衡、緩み、衝撃、ベアリングやギア関連の挙動を明らかにできます。特徴選択は予想される故障と速度範囲に従わなければなりません。
公式カタログによると、 ISO 20816-1:2016 は引き続き発行されていますが、置き換えが見込まれています。これはロボットとジョイントの受け入れ限界ではなく、一般的な振動測定および評価条件を提供します。該当する機械固有のガイダンスと検証済みの基準を活用してください。
モーター電流を負荷感応観測として利用する
電流は摩擦、トルクリップル、結合や荷重の変化を示すことができますが、信号は電流ループの力学、トルク定数、電界の弱化、飽和、重力補償、そして指示された軌道によって形作られます。電流上昇は必ずしも機械的な故障ではありません。
要求された電流、測定された位相またはq軸電流、速度、加速度、そして独立したトルクや作業基準を比較してください。 モーター電流トルク推定ガイド には、校正や残差チェックについて説明しています。
温度を緩やかに変化する状態量として扱い、隠れた内部温度勾配を考慮するください
ハウジング、巻線、パワー半導体、ベアリング、潤滑剤の温度は互換性を持ちません。センサーの配置や熱時間定数により、表面測定値は中程度に保たれ、内部ホットスポットが限界に近づくことがあります。
温度を蓄積負荷と冷却状態に合わせて調整してください。コントローラのデレーティングは温度傾向を平坦化させる一方で、サイクルタイムや電流制限イベントが悪化するため、制御動作と生産動作を熱信号の隣に保持できます。
すべての計測データを同期し、適用範囲を明確にする
トレーサブルな時間源や測定されたオフセットを使い、振動ウィンドウ、電流の過渡現象、温度、コントローラーの故障、タスクイベントが同じ物理的エピソードを示すようにしましょう。欠損サンプル、クリッピング、エイリアシング、リサンプリング、クロック不確実性を記録します。
機能コード、ユニット、フィルター、キャリブレーションを凍結します。ウィンドウやセンサーゲインを変更して再構築したダッシュボードのトレンドは、変換がバージョン化されテストされない限り、過去の基準値と比較できません。
| 信号 | 保持すべき文脈 | 有用な証拠 | 主要な交絡因子 |
|---|---|---|---|
| 振動 | マウント、スピード、方向 | スペクトラムと影響 | 緩いセンサーやエイリアシング |
| 現在 | 指揮、速度、そして荷重 | トルク関連残差 | コントローラー補償 |
| 温度 | 環境、義務、冷却 | 熱マージンの傾向 | センサーの遅延と評価低下 |
| 課題結果 | 製品と方針 | 機能劣化 | シーンの難易度 |
| 検査 | 部分と発見 | 故障確認 | 非構造化サービスノート |
各人が独立した証拠を提供する場合にのみヒューズ信号を発します
ギアボックスの問題は振動、電流残留、温度を増加させることがありますが、相関するチャネル同士が1つの負荷変化を共有することもあります。融合が保留された機械や運用体制の検出、分類、リードタイムを向上させるかどうかを評価する。
診断のために個別の信号を常に利用可能にしておくこと。単一の不透明な健康スコアは、センサーの失敗、タスクの組み合わせの変更、あるいは信頼を下げるはずの意見の相違を隠してしまうことがあります。
リスク、コスト、検証済み性能のしきい値を設定する
警告、検査、制御停止、即時保護状態を別々に定義してください。誤報、見逃し検知、リードタイムの分布、不要なメンテナンスコストを評価し、単なる分類の正確さだけでなく。
正当化される場合はヒステリシス、持続性、文脈固有の制限を用いてください。安全を独立して保護する:予測モデルは検証済みの保護監視やメーカーのサービス制限の代替にはなりません。
残寿命の推定値は条件付き予測として扱う
残りの耐用年数の推定値は、現在の健康状態、将来の負荷プロファイル、環境、故障定義に依存します。正確なカウントダウンではなく、区間とそれを生み出した仮定を提供してください。
現在の第3版 ISO 13381-1:2025 は予後プロセスに関する指針と要件を示しています。校正の検証、行動および意思決定の有用性を、代表的なイベントへのランや検査の証拠に基づいて更新します。
メンテナンスの調査結果でループを締めくくる
接合部の点検や交換時には、疑われる原因、測定された摩耗、写真やテスト結果、部品のシリアル番号、サービス前後の信号を記録します。正常に戻ったベースラインは貴重な反証となります。故障認定はラベル付けされた結果の一つです。
結果を閾値およびモデルの改訂にバージョン管理でフィードバックします。 失敗マイニングワークフロー は、独立した保守記録を上書きすることなく、不確実または稀なケースを優先できます。
検証済みの監視および保守ファイルを公開します
故障仮説、センサーの位置と較正、動作コンテキスト、取得および特徴のバージョン、基準値、閾値、検出および予後性能、警報決定、検査結果、変更後の検証を保存します。
以下のチェックで詳細に確認してください。
| 受理ゲート | 必須試験 | 決定の証拠 | 拒否するタイミング |
|---|---|---|---|
| 取得 | 再現性と射程 | 既知の入力応答 | クリッピングまたは時間誤差 |
| 基準 | 代表制制度 | 安定コンテキストバンド | タスクミックスが支配的です |
| 検出 | 持ち出した故障とノーマル | 誤報率と誤報率 | 唯一のトレーニングフィット |
| 予後 | 地平線を超えたキャリブレーション | 間隔とリードタイム | 正確な未確認日付 |
| 運用 | クローズドサービスループ | 行動と発見の確認 | アラートは一度も裁定されなかった |
- 監視されるすべての機能と信頼できる故障モードを結びつけてください。
- マウント、時間、動作状態、データ品質の制御。
- 誤報、見落とし、有効なリードタイムを評価しましょう。
- 予測モデルに依存しない保護を保ちましょう。
- サービスの調査結果を使って、すべてのアラートを確認または拒否してください。
よくある質問
1つの振動閾値ですべてのロボットのタスクをカバーできるのでしょうか？
通常はそうではありません。速度、ポーズ、ペイロード、マウント、作業のダイナミクスは基準を大きく変えることができます。
モーター電流が高いことはギアボックスの摩耗を証明するのでしょうか？
いいえ。また、負荷、加速度、補償、電圧、またはコントローラの変化を反射することも可能です。同期された文脈と独立した証拠を用いましょう。
巻線を保護するのに十分な温度はあるのでしょうか？
自動的には。内部勾配やセンサーの遅延には、検証済みの熱関係とメーカーの限界が必要です。
予知保全は定期された安全検査に代わるのでしょうか？
適用される工学的、法的、承認の根拠なしには成立しません。監視プログラムの検証を行いながら、必要な検査を維持しましょう。
誤報の後はどうすればいいのでしょうか？
証拠を保存し、交絡因子を特定し、変更管理のラベルや閾値を更新し、実際の故障に対する感受性が残っているかを検証します。
状態モニタリング証拠の境界
予測保全は、繰り返し可能な取得、運用コンテキスト制御、確認された故障、そして調整された意思決定パフォーマンスを通じて信頼を得ます。未検証の異常スコアは調査の手がかりであり、メンテナンスの事実ではありません。
