로봇 예지보전은 진동·모터 전류·온도에서 단일 임계값을 찾는 일이 아니라 정상 상태의 자세·속도·하중·주변온도별 기준선을 만들고, 같은 운전 조건에서 변화 추세를 확인해 점검·윤활·교체 같은 정비 행동으로 연결하는 과정입니다. 이상 감지, 고장 진단과 잔여수명 예측은 다른 단계이며 정비 후 신호와 실제 부품 상태로 판단을 다시 검증해야 합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
로봇 예지보전은 상태 신호의 변화로 고장을 일찍 발견하고 정비 시점을 결정하는 운영 체계다
진동·전류·온도를 연속 또는 주기적으로 측정해 정상 baseline과 비교하고, 이상이 지속되면 추가 진단과 계획 정비로 연결합니다. 단순 calendar 교체보다 실제 상태를 반영하지만 센서 알람만으로 부품을 자동 교체하는 체계는 아닙니다.
ISO 17359:2018은 condition monitoring programme의 일반 절차를 다루며 2023년에 현행 확인됐습니다. 로봇 관절 액추에이터 시험과 달리 이 글은 운영 중 baseline·trend·maintenance decision에 초점을 둡니다.
먼저 bearing·감속기·모터·브레이크·윤활·케이블의 고장 모드와 관측 가능한 증상을 연결한다
bearing 손상은 특정 주파수대 진동과 온도 상승을, 기어 마모·backlash는 mesh 성분·추종오차·전류 ripple 변화를 만들 수 있습니다. brake drag는 같은 동작에서 전류와 온도를 올리고 cable 문제는 자세 의존적 dropout이나 noise로 나타날 수 있습니다.
한 증상은 여러 원인을 가질 수 있고 하나의 고장도 여러 신호에 나타납니다. FMEA에 고장 모드, 영향, 조기 증상, 측정 위치, 확인 시험과 가능한 정비 행동을 넣어 ‘이상=베어링 고장’ 같은 성급한 결론을 피합니다.
baseline은 로봇별 하나가 아니라 자세·속도·가속도·payload·공정·주변온도별 정상 분포다
같은 관절도 중력 방향과 속도, tool inertia, 감속·가속, warm-up과 ambient에 따라 전류·온도·진동이 달라집니다. 비교 가능하도록 표준 diagnostic motion 또는 반복 공정 구간을 정의하고 조건 metadata를 함께 기록합니다.
NIST의 로봇 TCP 정확도 열화 PHM 연구도 온도·속도·payload를 포함한 reference data의 필요성을 설명합니다. 새 로봇의 초기값만 믿지 말고 정상 wear와 계절 변화를 포함한 baseline을 관리합니다.
| 신호 | 영향을 주는 정상 조건 | 볼 수 있는 변화 | 확인 수단 |
|---|---|---|---|
| 진동 | speed·pose·mount | band·sideband·impulse | 재측정·inspection |
| 전류 | torque·accel·friction | RMS·ripple·residual | trajectory·load 확인 |
| 온도 | ambient·duty·cooling | rise·gradient·soak | thermal inspection |
| 정확도 | warm-up·load·frame | drift·repeatability | reference artifact |

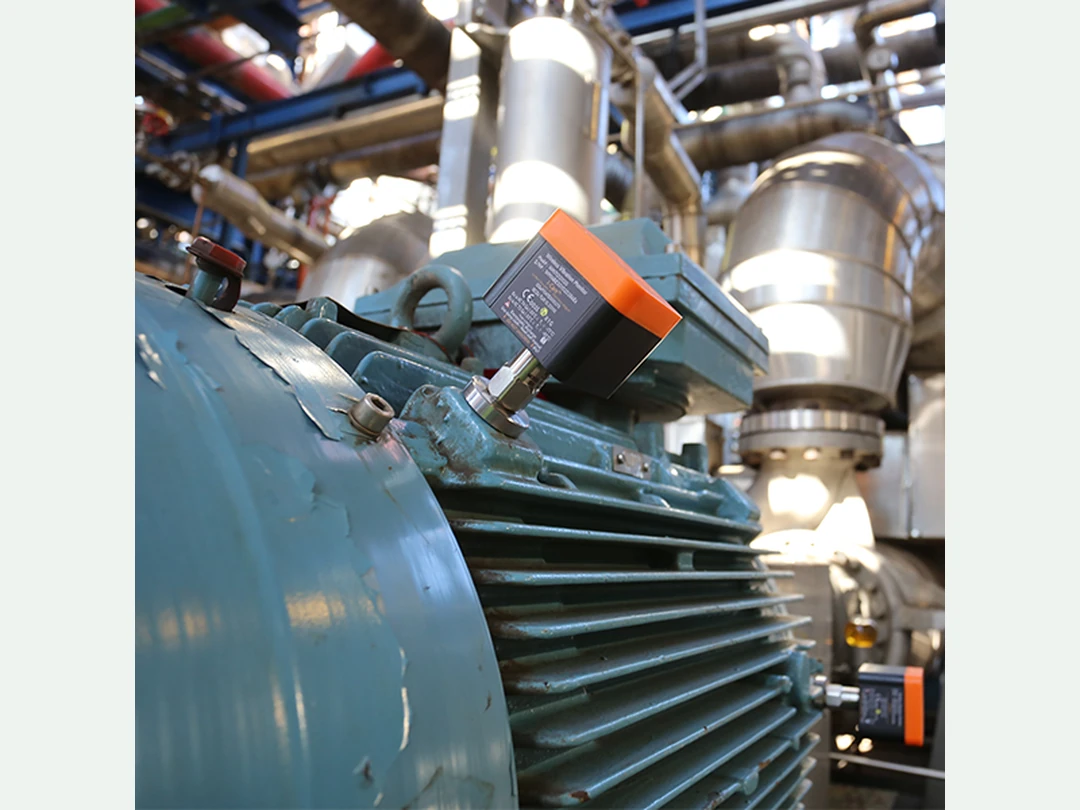

진동 센서 사진에서 핵심은 센서 방향과 부착 경로가 구조물의 실제 진동을 재현하는지다
사진의 단축 센서는 한 방향의 진동을 측정하므로 bearing radial·axial 방향과 모터·감속기 하우징의 전달 경로를 고려해야 합니다. 느슨한 자석, 얇은 cover와 케이블 흔들림은 부품 이상이 아닌 장착 artifact를 만들 수 있습니다.
센서 bandwidth, sampling rate, anti-alias filter와 dynamic range를 예상 회전수와 gear mesh 성분에 맞춥니다. 로봇처럼 속도가 계속 변하면 order tracking이나 trajectory phase 정렬 없이 단순 FFT를 비교하기 어렵습니다.
진동 특징은 전체 RMS 하나보다 주파수대·충격성·회전수 동기 성분과 변화율을 함께 본다
time waveform의 RMS, peak, crest factor, kurtosis와 envelope, 특정 band energy를 후보로 두되 센서·구조·속도에 맞춰 선택합니다. 절대 threshold보다 동일한 diagnostic motion에서 robot별 추세와 fleet peer 비교가 초기 변화를 잘 드러낼 수 있습니다.
ISO 20816-1:2016은 기계 진동의 측정·평가 일반 지침을 제공하지만 로봇 관절별 허용 한계를 자동으로 정해 주는 표준은 아닙니다. 현재 개정 상태도 확인하고 제조사·응용 검증값을 사용합니다.
모터 전류는 추가 센서 없이 부하 변화를 볼 수 있지만 제어 명령과 마찰·가속도 효과를 제거해야 한다
같은 궤적에서 phase current나 torque-producing current, commanded torque, speed와 acceleration을 함께 기록합니다. payload, gravity, friction compensation과 control gain이 바뀌면 healthy robot도 전류가 달라지므로 모델 residual 또는 matched cycle 비교를 사용합니다.
모터 전류로 관절 토크 추정에서 다룬 torque constant·감속비·효율·마찰 오차를 고려합니다. 전류 상승만으로 기계 마모를 단정하지 말고 process load와 controller setting 변화부터 배제합니다.
온도는 느린 열화와 윤활·냉각 문제를 보여 주지만 절대온도보다 온도 상승과 열 이력을 본다
winding, drive, bearing·gearbox housing 온도와 ambient를 함께 기록하고 duty cycle별 temperature rise, 상승률과 cooldown time을 비교합니다. 센서 위치와 contact, emissivity가 바뀐 열화상은 가짜 trend를 만들 수 있습니다.
로봇 관절 열관리처럼 current limit와 derating이 temperature trend를 잘라낼 수 있습니다. alarm 직전만 보지 말고 제어기가 출력을 줄인 시점과 생산 cycle 증가를 함께 해석합니다.
다중 신호의 일관성은 오탐을 줄이지만 공통 운전 조건을 먼저 정규화해야 한다
진동 band가 오르고 같은 궤적의 current residual과 temperature rise도 함께 증가하면 기계 저항이나 손상 가설이 강해집니다. 한 신호만 튀면 센서 장착, network loss, calibration과 공정 변화부터 확인합니다.
NIST 제조 PHM 데이터셋 안내의 로봇 자료에는 joint position·velocity·current·temperature와 TCP health가 포함됩니다. 데이터셋 페이지는 보관 성격임을 밝히므로 최신 운영 체계의 유일한 기준으로 쓰지 않습니다.
이상 감지·고장 진단·예후와 잔여수명 예측을 같은 단계로 부르지 않는다
anomaly detection은 정상에서 벗어났음을, diagnostics는 가능한 원인과 위치를, prognostics는 미래 상태와 failure horizon을 추정합니다. 이상 점수만으로 RUL을 말하면 failure threshold와 degradation model, uncertainty가 빠집니다.
ISO 13381-1:2025는 prognostics의 일반 지침과 요구를 다룹니다. RUL에는 point estimate뿐 아니라 입력 조건, confidence 또는 prediction interval과 허용 failure definition을 함께 표시합니다.

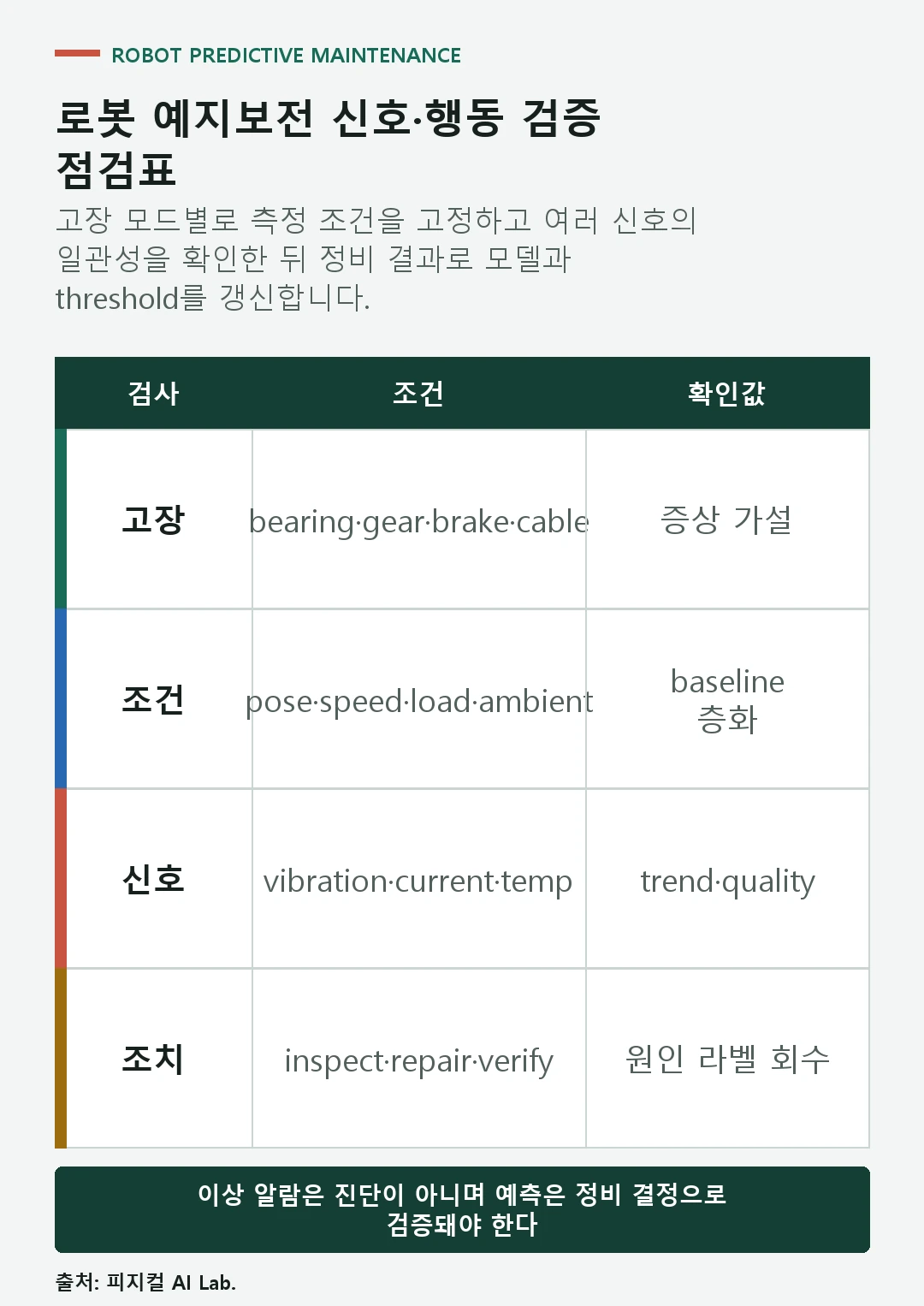

점검표는 알람을 정비 행동으로 바꾸고 부품 상태와 사후 신호를 다시 데이터로 회수한다
경보 단계마다 continue with monitoring, inspection, lubrication, calibration, planned replacement와 immediate stop의 조건과 승인자를 정합니다. 안전 관련 이상은 생산성 threshold와 별도의 보수적 경로로 처리합니다.
정비자가 실제로 발견한 wear, grease 상태, looseness, cable damage와 교체 부품 serial을 기록하고 정비 전후 diagnostic motion을 반복합니다. 신호가 회복되지 않으면 원인 진단이 틀렸거나 다른 열화가 남은 것이므로 label을 수정합니다.
임계값은 fleet percentile 하나가 아니라 고장 비용·오탐 비용·검사 lead time을 반영해 단계화한다
너무 낮은 threshold는 불필요한 정비와 생산 손실을, 너무 높은 threshold는 catastrophic failure와 긴 downtime을 만듭니다. warning과 action threshold, persistence와 hysteresis를 두고 criticality와 spare lead time에 따라 response를 달리합니다.
NIST의 초기 ball-screw backlash 측정 연구는 vibration 기반 prognostics가 noise와 disturbance에 취약할 수 있음을 지적하고 직접 측정법을 검증했습니다. 가능한 경우 간접 신호를 주기적 직접 검사로 교정합니다.
예지보전 인수 기준은 재현 가능한 측정·검증된 알람·실행 가능한 정비·사후 학습의 폐루프다
sensor model·location·orientation, sampling·filter, robot·firmware·tool version, diagnostic motion, baseline window와 feature code를 versioning합니다. raw signal과 파생 feature를 연결하고 data loss·clock drift·sensor health를 표시합니다.
합격은 known fault나 run-to-failure·controlled degradation에서 요구 lead time과 허용 오탐으로 경보하고, 정비 결정이 실제 상태와 연결되며, 정비 후 signal recovery와 production impact가 확인되고, 변경 시 baseline과 모델이 재검증되는 것입니다.
| 검증 단계 | 질문 | 증거 | 실패하면 |
|---|---|---|---|
| 측정 | 신호가 재현되는가? | 장착·교정·품질 | 센서/조건 수정 |
| 감지 | 변화를 일찍 찾는가? | lead time·false alarm | feature/threshold 수정 |
| 진단 | 원인이 맞는가? | inspection·part 상태 | 가설·label 수정 |
| 행동 | 정비가 효과적인가? | 전후 신호·downtime | 절차·model 갱신 |
로봇 예지보전에서 자주 묻는 질문
진동 RMS가 오르면 베어링 고장인가요?
바로 단정할 수 없습니다. 속도·하중·장착과 공정 변화를 정규화하고 주파수 특징, 전류·온도와 검사 결과를 함께 봐야 합니다.
모터 전류만으로 예지보전이 가능한가요?
일부 이상을 볼 수 있지만 제어 명령, 가속도, 중력, payload와 마찰 보정의 영향을 받습니다. 다른 상태 신호와 확인 검사를 함께 쓰는 것이 안전합니다.
모든 로봇에 같은 온도 임계값을 써도 되나요?
권장하기 어렵습니다. 로봇 모델·관절·센서 위치·duty·ambient와 제조사 한계가 다르므로 조건별 baseline과 검증이 필요합니다.
이상 점수로 잔여수명을 바로 계산할 수 있나요?
아닙니다. degradation model, failure threshold, 사용 조건과 불확실성 검증이 추가로 필요합니다.
정비 후에는 알람만 지우면 되나요?
안 됩니다. 동일 diagnostic motion을 재실행해 신호 회복을 확인하고 실제 부품 상태와 조치 내용을 label로 회수해야 합니다.
상태 감시와 예지보전의 threshold·정비 판단은 로봇 제조사 한계, 최신 표준 원문, 센서 계측 검증과 현장 고장 데이터를 따라야 합니다. 이 글은 안전정비 지시나 특정 부품의 수명 보증을 대신하지 않습니다.
