機器人關節致動器測試必須在規定的工作週期內對已組裝的馬達、驅動、減速器、軸承、感測器、剎車、外殼、潤滑劑和韌體進行資格認證。僅靠馬達目錄點無法預測關節輸出、精度、熱量或壽命。
測試計劃應將應用負載與校正測量和明確的停止標準相結合。峰值轉矩、連續轉矩、背隙、空回、摩擦、熱穩態和磨損是不同的特性，需要不同的程式。
本指南應與 準直接驅動致動器指南 及 關節熱管理指南一起使用。高能鑽機需要防護、超速和過載保護、緊急停止以及合格的測試人員。

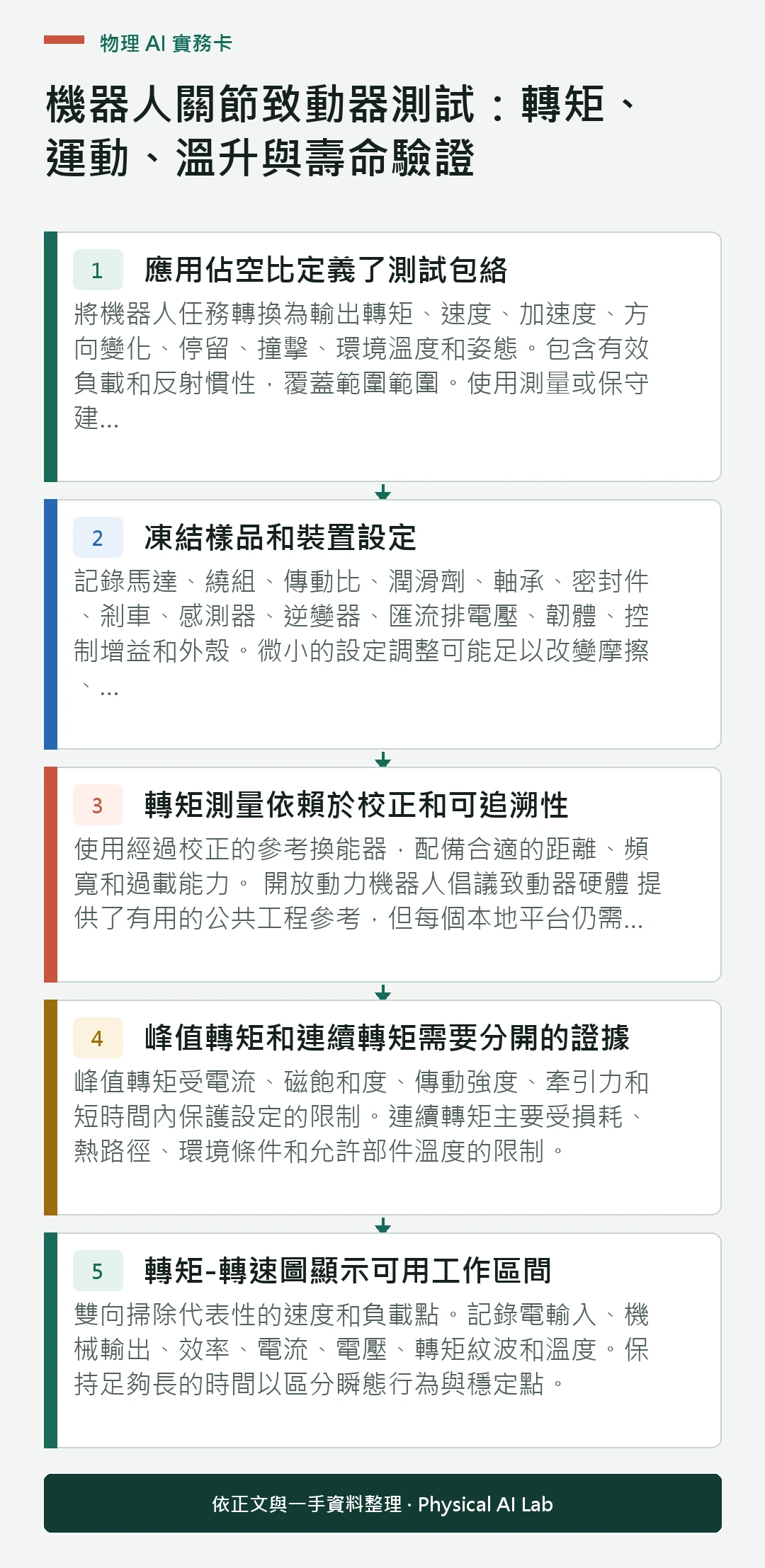

應用佔空比定義了測試包絡
將機器人任務轉換為輸出轉矩、速度、加速度、方向變化、停留、撞擊、環境溫度和姿態。包含有效負載和反射慣性，覆蓋範圍範圍。使用測量或保守建模的分佈，而非單一最大數值。
定義正常、峰值、故障和恢復條件。同一接頭可能需要短而高轉矩和較低的連續輸出。驗收應說明持續時間、溫度限制、允許漂移以及保護事件後發生的情況。
凍結樣品和裝置設定
記錄馬達、繞組、傳動比、潤滑劑、軸承、密封件、剎車、感測器、逆變器、匯流排電壓、韌體、控制增益和外殼。微小的設定調整可能足以改變摩擦、熱量和反應，從而使比較失效。

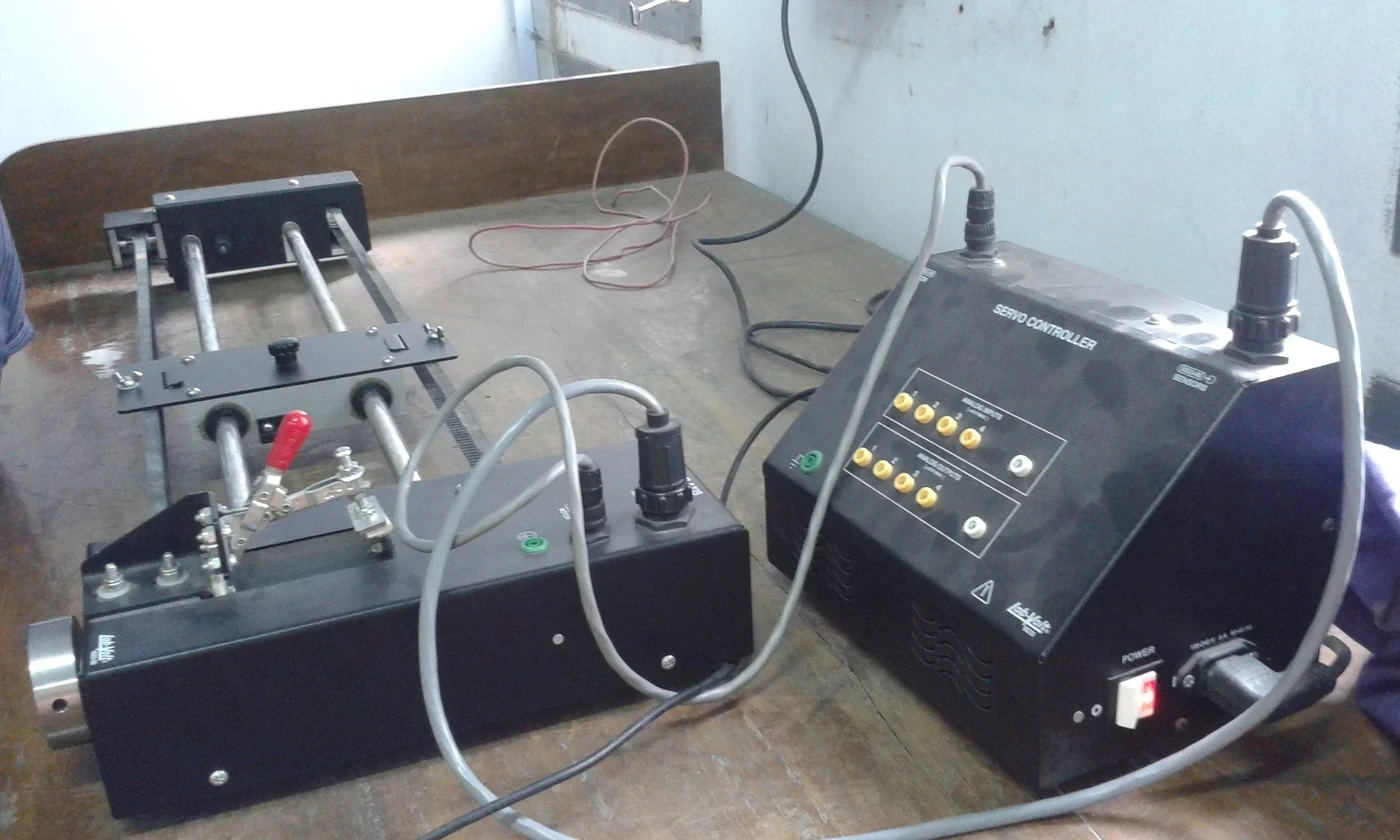

記錄負載機、聯結器、對準、夾具、冷卻和電纜佈線。測試裝置增加了順應性、摩擦和慣性。測量其貢獻或將其納入不確定性，而非將所有結果歸因於致動器。
轉矩測量依賴於校正和可追溯性
使用經過校正的參考換能器，配備合適的距離、頻寬和過載能力。 開放動力機器人倡議致動器硬體 提供了有用的公共工程參考，但每個本地平台仍需進行自己的校正和安全分析。
檢查零點、滯後、橫軸負載、溫度漂移和安裝對準。比較指令轉矩、估計轉矩和參考轉矩。報告濾波和取樣情況，因為激進濾波可以消除漣漪或瞬態誤差。
| 測試 | 輸入控制 | 測量輸出 | 關鍵混雜因素 |
|---|---|---|---|
| 靜力矩 | 保持電流或負載 | 參考轉矩 | 對齊與零 |
| 轉矩-轉速圖 | 速度與負載掃描 | 轉矩、效率、溫度 | 母線與冷卻系統 |
| 背隙 | 低負載下的反轉 | 角度死區 | 夾具合規性 |
| 階躍反應 | 指令轉移 | 上升、超越、沉降 | 濾波器與慣性 |
| 熱耐力 | 佔空比 | 內部和表面溫度 | 環境溫度與安裝姿態 |
峰值轉矩和連續轉矩需要分開的證據
峰值轉矩受電流、磁飽和度、傳動強度、牽引力和短時間內保護設定的限制。連續轉矩主要受損耗、熱路徑、環境條件和允許部件溫度的限制。
報告轉矩時長、起始溫度、速度、冷卻和重複間隔。沒有這些條件的單個峰值不構成可重複使用的額定值。測試結束時應在預定的溫度、振動、雜訊或控制極限。
轉矩-轉速圖顯示可用工作區間
雙向掃除代表性的速度和負載點。記錄電輸入、機械輸出、效率、電流、電壓、轉矩紋波和溫度。保持足夠長的時間以區分瞬態行為與穩定點。
疊加真實的佔空比分佈和控制器極限。接頭在低速時可能達到轉矩，但在較高的反電動勢、電壓或熱條件下失效。謹慎插值並重復邊界點。
背隙、空回和剛度是不可替代的
背隙是指在特定條件下接觸元件之間的自由運動。空回可能包括彈性變形、滯後、摩擦和反轉時的控制效應。扭轉剛度將負載與自由區外的角撓度相關。
在定義的負載、位置、方向和溫度下測量。移除夾具的合規性或報告。執行和壽命測試後重復，因為磨損、潤滑油分佈和軸承預載會改變結果。
摩擦力和動態反應暴露了低速控制極限
測量斷裂摩擦、庫侖摩擦和速度相關摩擦，適用於雙向。齒輪和密封摩擦會隨溫度、負載和位置變化。即使編碼器解析度高，低速的操縱滑動也可能主導精度。
使用與控制目標相匹配的啁啾聲、步進或彈道。報告延遲、頻寬、超沖和穩定，並附帶慣性。快速無載關節與機器人鏈路和有效負載的反應可能截然不同。
| 接受區域 | 透過準則示例 | 為什麼平均值是不夠的 | 重測觸發器 |
|---|---|---|---|
| 轉矩誤差 | 穿越地圖 | 區域性山峰很重要 | 校正變更 |
| 背隙或空回 | 最差位置低於限制 | 磨損不均勻 | 生命週期 |
| 熱狀態 | 任何元件不得超過限制 | 熱點可以隱藏 | 冷卻變化 |
| 動態反應 | 穩定時間與超調邊界 | 單條測試曲線可能具有片面性 | 韌體更新 |
| 壽命 | 測試後漂移在限制範圍內 | 失敗可能是漸進的 | 噪音或碎片 |
熱穩態應用於效能測試
將感測器放置在能夠支援測量繞組、逆變器、軸承和齒輪箱溫度估計的地方。僅靠表面測量可能會滯後或漏掉內部熱點。記錄環境、氣流、姿態及鄰近熱源。
按照預期的工序迴圈執行，直到確定的穩態標準或保護極限。然後測量冷卻和恢復。冷啟動時重複短時間測試可能會誇大連續能力。
生命和過載測試需要受控加速
壽命測試應重現相關的轉矩、速度、反轉、溫度和潤滑迴圈。單純乘以負載可能引入不同的失效模式。利用工程分析來證明加速度係數的合理性並保持週期性基線測量資料。
對於過載或衝擊測試，定義夾具能量、保護設定、檢查間隔和立即停止標準。追蹤遊動、噪音、振動、顆粒、效率、絕緣和感測器漂移。儲存故障部件以進行根本原因檢查。
報告必須使結果可重複
釋出樣品設定、鑽機圖紙、校正狀態、環境、命令、原始取樣、濾波器、不確定性、停止事件和排除資料。將每張圖表連結到測試 ID 和軟體版本。
根據應用層級驗收標準來判斷，而不僅僅是供應商目錄的數值。保留原始資料和前後測量資料。一份好的報告讓另一位工程師能夠復現該點，瞭解不確定性，並判斷接頭是否仍處於安全的操作範圍內。
評估“機器人關節致動器測試：轉矩、運動、熱量與壽命驗證”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
小規模試點的價值在於提前暴露介面、人員協作和異常處理問題。試點結束後應依據預設門檻決定擴大、修改或停止，而不是因為已經投入資源就預設繼續。
所有結論都應能夠追溯到原始記錄，並可複核。
介面定義變化時，舊資料和舊控制參數不能在未經驗證的情況下直接複用。
- 定義輸出端佔空比。
- 校正轉矩、角度、速度和溫度通道。
- 繪製靜態、動態和熱行為。
- 壽命試驗後重復關鍵測量。
- 報告不確定性及所有保護事件。
常見問題
馬達額定轉矩能替代輸出接頭測試嗎？
不會。傳動效率、摩擦、順應性、控制和熱路徑會影響組裝接頭的輸出。
背隙是否應該只在無負載的情況下測量？
不。請說明負載、方向、位置和溫度，因為失去的運動和剛度會隨條件變化。
連續轉矩測試需要多長時間？
足夠長以達到定義的熱穩態準則或在預期工作週期和環境下的極限。
透過增加負載，能否加快生命測試？
只有在正當加速模型下才會如此。過剩負載可能導致不代表服務的故障模式。
什麼應該決定透過還是不透過？
應用要求包含測量不確定性、最壞情況條件、安全裕度和生命後漂移應決定是否接受。
測試安全與不確定性說明
致動器測試裝置可以儲存危險的電氣和機械能量。使用防護裝置、額定夾具、獨立超速和過載保護、緊急停止裝置、校正儀器和合格程式；本指南不是測試認證。
