惑星歯車セットは、サンギア、プラネットギア、リングギア、キャリアを組み合わせたものです。比率や回転方向は、どの部材が固定され、駆動され、出力として使われるかによって異なります。したがって、「惑星リデューサー」だけを述べるのは不完全です。
ロボットジョイントは、同軸パッケージング、トルク共有、適度な比率での高効率性を重視します。バックラッシュ、キャリア変形、惑星荷重の不均等さ、段階の蓄積や潤滑が依然として精度と寿命を決定します。
このガイドは 準直接駆動アクチュエーターガイド および ジョイントアクチュエーター試験を補完します。選定されたメーカーの現在の方法で歯の形状や評価を確認してください。
太陽、惑星、環、キャリアを定義する
中心の太陽はキャリアに取り付けられた惑星と重なり合い、惑星は内部のリングと重なる。任意のメンバーは一般的な環状環状配置において、入力、出力、または固定反応として機能します。
比率を計算する前に、4人全員の矢印を引いてください。同じ歯数でも、リングが固定されている場合や、入力と出力が入れ替わった場合に異なる結果が生じます。回転方向のための符号規則を含めてください。
固定環還元は歯数の直接的な関係を持ちます
一般的なロボットの配置はリングを固定し、太陽を駆動し、キャリアから出力を受け取ります。 MathWorksの惑星歯車リファレン スは、メンバー制約が相対運動や比率をどのように決定するかを示しています。
特に複合惑星や複数段階の場合、サプライヤーが使っている正確な定義を確認してください。比率だけではトルク容量、慣性、バックラッシュ、パッケージングは指定されません。
| メンバー | 一般的な固定リングの役割 | 主要な設計入力 | 典型的な誤差源 |
|---|---|---|---|
| 太陽 | 高速入力 | 歯数とシャフトサポート | ランアウトとメッシュ誤差 |
| 惑星 | 負荷分担メッシュ | カウント、位相、ベアリング | 不均等荷重 |
| リング | 固定反応 | 内部歯とハウジングの適合 | 歪み |
| キャリア | 低速出力 | ピンとプレートの剛性 | 偏向 |
| 第2段階 | 追加還元 | インターフェースとクロック | 累積誤差 |
複数の惑星がトルクを共有することがあります
複数の惑星が平行な荷重経路を作り、コンパクトなトルク密度を支えています。均等分配には正確な歯の形状、惑星ピンの位置、キャリア剛性、そして互換性のある位相が必要です。惑星を追加するからといって、収容能力が比例するわけではありません。
直接検知が難しい場合は、歯の接触やひずみを測定したり、温度や摩耗から負荷バランスを推測したりします。キャリアとリングの変形は、名目上の間隔が同じでも惑星をバイアス化することがあります。
惑星数と位相はアセンブリの形状を満たさなければなりません
太陽、リング、惑星のトゥース数は、等間隔の惑星が位相を合わせられるかどうかを制約します。複合惑星や段階的なリデューサーによって組立条件はより複雑になります。
設計ツールと物理的なタイミング手順でジオメトリを検証します。強制的に組み合わせられるセットでも位相誤差、干渉、または不均等な負荷が残る可能性があります。サービス中はギアクロックを保持してください。

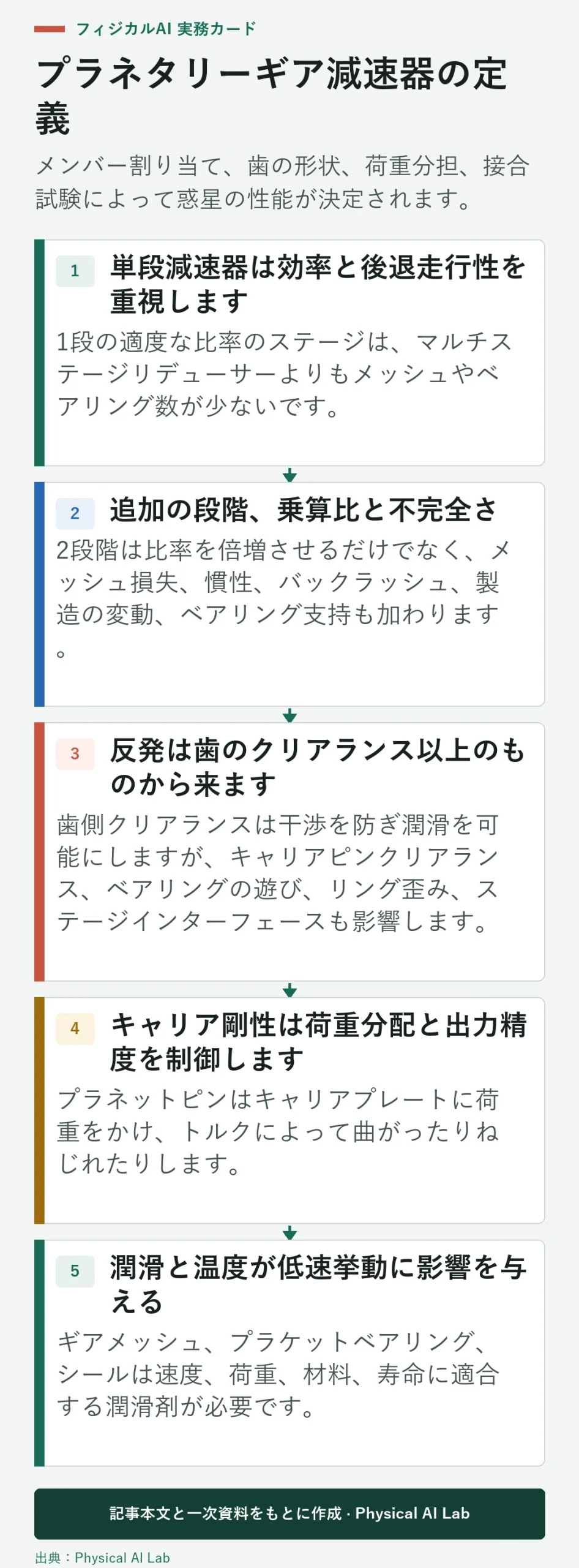

単段減速器は効率と後退走行性を重視します
1段の適度な比率のステージは、マルチステージリデューサーよりもメッシュやベアリング数が少ないです。これにより、より高効率、低い反射不慣性、より容易なバックドライブを実現でき、トルクコントロールや柔軟なジョイントに役立ちます。
低比にはより高いトルクを発揮できるモーターが必要です。モーター減圧器全体の質量と電気損失を評価してください。より効率的なギアセットでも、モーターを非効率な領域に移動させるとアクチュエーターがより高温になることがあります。
追加の段階、乗算比と不完全さ
2段階は比率を倍増させるだけでなく、メッシュ損失、慣性、バックラッシュ、製造の変動、ベアリング支持も加わります。段間や搬送波界面間の整列はノイズや寿命に影響を与えます。
誤差とトルクバトルを段階ごとに割り当てます。高速段は出力段とは異なるサイクルと潤滑を行います。同じ総比率を持つ2つのリデューサーが同じ効率や反転挙動を持つと仮定しないでください。
| 財産 | 1段階 | 2段階以上のステージ | ロボットの含意 |
|---|---|---|---|
| 比率 | 中程度 | 高く | モーターの動作地点 |
| 効率 | 一般的にはもっと高いです | メッシュ損失の増加 | バッテリーと暖房 |
| 反発 | 一つの貢献 | 寄付金は積み重なります | 反転精度 |
| 反射慣性 | アーキテクチャ負荷の軽減 | 回転部品が増える | フォース・レスポンス |
| パッケージング | ギア比の大きさ | より軸方向または放射方向の複雑さ | ジョイントエンベロープ |
反発は歯のクリアランス以上のものから来ます
歯側クリアランスは干渉を防ぎ潤滑を可能にしますが、キャリアピンクリアランス、ベアリングの遊び、リング歪み、ステージインターフェースも影響します。プリロードまたは分割配置は、摩擦や複雑さを犠牲にして反転誤差を減らすことができます。
無負荷の角度遊びだけを報告するのではなく、定義されたトルク下での失われた運動を測定してください。出力回転と温度超過を繰り返します。局所的なギア誤差や膨張によって結果が変わるためです。
キャリア剛性は荷重分配と出力精度を制御します
プラネットピンはキャリアプレートに荷重をかけ、トルクによって曲がったりねじれたりします。キャリア変形は惑星の整列や出力角度を変えます。コンパクトな薄型キャリアは、複数の惑星の理論的利点を相殺してしまうことがあります。
ピンサポート、プレート間隔、ベアリング配置、出力インターフェースを一緒に分析します。純粋なトルクだけでなく、ロボットリンクからのモーメント荷重も確認してください。代表的な荷重の後、接触パターンを点検してください。
潤滑と温度が低速挙動に影響を与える
ギアメッシュ、プラケットベアリング、シールは速度、荷重、材料、寿命に適合する潤滑剤が必要です。粘度は高速での攪拌、低速での摩擦に影響を与えます。温度はクリアランスやプリロードで変化します。
マップ効率、ブレイクアウェイトルク、冷間始動から定常状態へのリップル。向きやグリースの移動を考慮してください。ノイズや電流の変化は劣化を示すことがありますが、基準値と根本原因の確認が必要です。
モーターと制御対物レンズを備えた減速器を選びます
比率、連続およびピークトルク、モーター回転数、反射慣性、効率、バックドライバビリティ、バックラッシュ、剛性、熱限界、質量、サービスと比較してください。QDDは低い比率とバックドライブを好みますが、位置優位軸はより高い比率を受け入れることがあります。
組み立てた接合部を実際の軌道と反転でテストします。出力トルク、角度、リップル、温度、効率を記録します。最終的な設計はモーター、ギアセット、センシングおよび制御システムであり、単なる比率ではありません。
- 名前は固定され、入力および出力のメンバーです。
- 歯数と惑星位相の条件を検証する。
- 均等荷重分散のためのキャリア剛性設計。
- 予算のバックラッシュと段階ごとの損失。
- 負荷と温度を超えた出力挙動を測定します。
よくある質問
なぜ惑星式リデューサーは高いトルク密度を持つのでしょうか？
複数のプラネットメッシュは、幾何学とキャリア剛性が荷重をよく分担する場合、同軸パッケージ内で平行な荷重経路を作り出します。
惑星が多いと常に良いのでしょうか？
いいえ。組立の位相、キャリアスペース、ベアリングサイズ、不均等荷重がその利点を制限することがあります。
シングルステージのプラネタリーリデューサーはバックラッシュがゼロですか？
いいえ。歯のクリアランス、ベアリング、キャリア、ハウジングは依然として反転誤差を生み出します。
なぜQDDアクチュエータに惑星リデューサーが一般的なのでしょうか？
控えめな比率は効率と後退走行性を維持しつつ、コンパクトジョイント内でモータートルクを増幅させることができます。
同じ比率で1段と2段のリデューサーは同等ですか？
いいえ。段数は効率、慣性、バックラッシュ、パッケージング、負荷分布、熱挙動を変えます。
ギアセットの定義注記
プラネタリーギアの形状、許容荷重、組立条件は設計ごとに異なります。歯数、相、材料、潤滑、寿命をメーカーまたは有資格の機材技師と確認し、組み立てた継手をテストします。
