準直接駆動アクチュエーターは、トルク密度の高いモーターと比較的低い伝達比を組み合わせたものです。このエンジンはダイレクトドライブと従来の高比ギアの中間に位置し、有用なジョイントトルクを生み出しつつ、機械的な透明性、低い反射慣性、そして応答性の高い力の制御を目指しています。
QDDは一つの固定された比率や製品カテゴリーではありません。有用な範囲は、ロボット、モーター、トランスミッション、電流能力、熱経路、フィードバック、コントローラーによって異なります。低比は一部のトランスミッションへのペナルティを軽減しますが、より多くのモータートルクと電力を必要とします。
フレーム レスモーターガイド と リデューサーの比較を読んでください。完全な関節は、意図された動的および接触タスクの下で出力時に検証されるべきです。
QDDは伝送比の連続体を占めます
ダイレクトドライブはモーターと出力をほぼ減衰なしで接続します。高比ジョイントはトルクを大きく増幅しますが、モーターの慣性やトランスミッション摩擦も反映します。QDDはトルク増幅と交換で透明度と帯域幅を保つために低い比率を選択します。
普遍的な境界線はありません。出力トルク、速度、接触、衝撃、質量、エネルギー要件を定義し、1つのモーターモデルとシステムモデルで比率を比較します。ラベルはマーケティングカテゴリーではなく、測定された行動に従うべきです。
トルク密度の高いモーターは、より多くの出力負荷を負担します
減速が低いとは、同じジョイント出力に対してモーターがより多くのトルクを発生させることを意味します。大半径のフレームレスモーターと適切な巻線はトルクを供給できますが、銅の損失やパッケージの容積増加が起こります。連続出力は熱経路によって制約されます。
バスの電圧、トルク定数、電流、速度、冷却を一緒に選択します。ピーク電流は、繰り返しの移動や操作で過熱しながらも印象的な短距離の動きを生み出すことがあります。デューティサイクルの証拠には、ドライブとバッテリーの制限を含めるべきです。
低比は逆走行性と力の観測性を向上させます
反射された運動慣性と伝達摩擦が少ないため、外部からの力により関節が動きやすくなります。これにより、衝撃応答性の向上、接触制御、モーター電流からのトルク推定が向上します。ベアリングやベルト、ギアの摩擦は依然として残っています。
バックドライビリティは位置、速度、負荷、温度を対象に測定すべきです。電源が通っていないときに透明感がある接合部は、クローズドループ制御、ケーブルの力、または暖かいトランスミッションの下で異なる挙動を示すことがあります。
| 建築 | トルク増幅 | 透明性 | 一次負担 |
|---|---|---|---|
| ダイレクトドライブ | 全くありません | 最高電位 | 大型モーターと電流 |
| 準直接駆動 | 低〜中等 | 高いポテンシャル | モーター、駆動、冷却 |
| 高ギア比 | ハイ | 電位の低下 | 摩擦、慣性、そしてコンプライアンス |
| 系列弾性 | アーキテクチャ依存 | 設計されたコンプライアンス | 偏向と帯域幅 |
低比でもトランスミッションの選択は依然として重要です
プラネタリー、ベルト、ケーブル、その他のステージで選択した比率を作成できます。それぞれがバックラッシュ、コンプライアンス、効率、アライメント、摩耗挙動を加えます。ベルトは遠隔包装を支えることができますが、張力と点検が必要です。ギアはコンパクトにできますが、メッシュ効果を加えます。
出力軸承やハウジングの質量と剛性を含めてください。最も低い比率が必ずしも最も軽いシステムとは限りません。なぜなら、モーターや駆動装置のサイズが大きくなる可能性があるからです。ロボットのタスクに対して完全なアクチュエーターを最適化します。

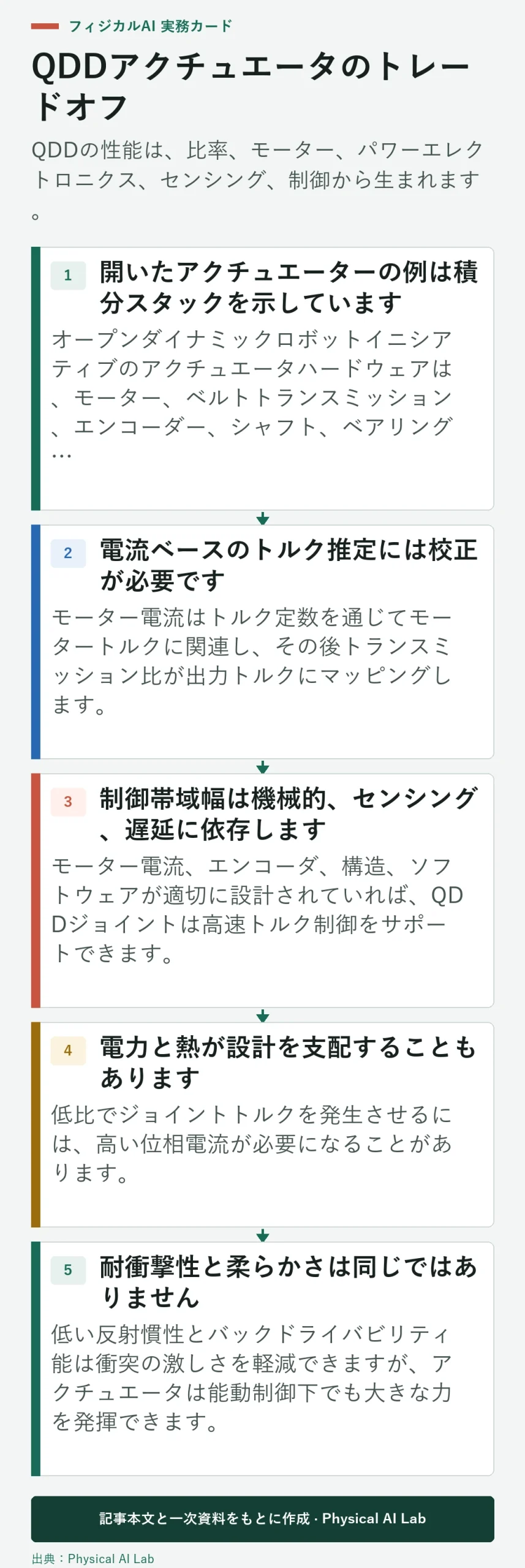

開いたアクチュエーターの例は積分スタックを示しています
オープンダイナミックロボットイニシアティブのアクチュエータハードウェアは、モーター、ベルトトランスミッション、エンコーダー、シャフト、ベアリング、構造を露出させます。トルク制御の低比設計に関する有用な教育参考書です。
これは汎用QDDの設計図ではありません。市販のヒューマノイド、四足歩行、アームジョイントは異なる比率、装備タイプ、冷却、パッケージングを使用しています。建築、ライセンス、証拠は一般的な概念とは別に評価してください。
電流ベースのトルク推定には校正が必要です
モーター電流はトルク定数を通じてモータートルクに関連し、その後トランスミッション比が出力トルクにマッピングします。摩擦、コギング、ベルトの張力、ギアボックスの損失、温度が誤差を生み出します。駆動電流の測定や整流精度も重要です。
出力トルク基準に対して方向、速度、温度を比較して校正します。直接トルクセンサーは測定を改善し、電流推定は高速制御や診断に依然として有用です。どの信号が安全判断を支持するかの状態。
制御帯域幅は機械的、センシング、遅延に依存します
モーター電流、エンコーダ、構造、ソフトウェアが適切に設計されていれば、QDDジョイントは高速トルク制御をサポートできます。構造共鳴、柔軟な伝送、量子化、ネットワーク遅延、フィルタが安定した帯域幅を制限します。
組み立てられたプラントを特定し、電流、トルク、速度、位置ループを階層的に調整します。接触の遷移や衝突を検証し、自由空間トラッキングだけでなく。飽和やアンチゼンドアップの挙動は明確にすべきです。
| 検証 | 測定 | リスクにさらされる | 設計上の反応 |
|---|---|---|---|
| トルク-電流マップ | 出力トルクと電流の比較 | 摩擦と校正 | 推定量補償 |
| バックドライブスイープ | 外部トルクと速度の比較 | ドラッグ&コギング | 比率と力学 |
| 周波数特性 | ゲインと位相 | 共鳴と遅延 | コントローラ帯域幅 |
| 熱的デューティサイクル | 温度と降格 | 連続極限 | 冷却と軌道 |
| インパクト・トライアル | ピーク負荷と回収 | 構造的または制御故障 | 制限と保護 |
電力と熱が設計を支配することもあります
低比でジョイントトルクを発生させるには、高い位相電流が必要になることがあります。銅の損失は電流の二乗とともに増加し、駆動伝導損失とバッテリー電圧の低下が続きます。回生運動はエネルギーを戻し、直流バスを上げることがあります。
代表的な軌道上で電気入力、機械的出力、熱をマッピングします。同時多重ジョイント動作のための導体、コネクター、ドライブ、バッテリー、冷却のサイズ。ジョイントあたりのベンチ成功率は、ロボット全体の電力需要に耐えられないかもしれません。
耐衝撃性と柔らかさは同じではありません
低い反射慣性とバックドライバビリティ能は衝突の激しさを軽減できますが、アクチュエータは能動制御下でも大きな力を発揮できます。構造用ストップ、ベアリング、ギア、モーター磁石には依然として過負荷の限界があります。
トルクと速度制限、衝突検出、セーフストップの動作、衝突後の検査を定義します。ロボットの接触ジオメトリとコントローラー全体を評価してください。アクチュエータのアーキテクチャだけで協働安全を確立することはできません。
QDDの決定は共同レベルの証拠で終わるべきです
出力トルク速度包絡線、全質量、効率、熱上昇、トルク忠実度、バックドライブビリティ、制御帯域幅、インパクト、寿命を用いて候補比を比較します。製造の違いやサービス要件を含めてください。
予定されているモーター、トランスミッション、駆動装置、フィードバック、ハウジングの試作を行った。複数のユニットに対してタスクの軌跡とフォールト注入を実行しましょう。QDDは、その測定された透明度と動力学が電気的および熱的負担に見合う場合に価値があります。
- タスクレベルの出力と接触行動を定義します。
- モーターと比率を一緒に最適化しましょう。
- 条件を超えて出力トルクを校正します。
- 電力、熱、再生を測定してください。
- 帯域幅、影響、寿命、故障の検証。
よくある質問
準直接駆動とは何を意味するのでしょうか？
一般的には、トルク密度が高く、直通駆動と従来の高比ギア比の比較的低いトランスミッション比を持つモーターを指します。
QDDのギア比はどれが最適ですか？
普遍的な価値は存在しません。比率は必要なトルク、速度、透明度、モーターサイズ、電流、熱、作業力学に従って決まります。
なぜQDD関節はバックドライブ可能なのか？
比を下げることで反射慣性と伝達摩擦を減らし、外部トルクが出力をより容易に動かすことができます。
QDDはモーター電流からトルクを推定できますか？
はい、しかし摩擦、トランスミッション損失、モーターの校正、温度が誤差を生みます。関節レベルのキャリブレーションや直接センシングは信頼度を高めます。
QDDアクチュエーターはより安全ですか？
透明性や接触対応を向上させることはできますが、安全性はロボット全体の制御、制御、制限、危険、検証済みの保護機能に依存します。
QDDアーキテクチャノート
QDDは標準化された比率クラスではなく、アーキテクチャの連続体です。部品定格を確認し、代表的な出力、熱、接触、衝撃、故障条件下で組み立てた継手を測定します。
