ロボットアクチュエーターは、電気エネルギーを制御された機械的動きに変換する関節サブシステムです。通常、モーター、トランスミッションまたはダイレクトドライブ接続、ベアリング、エンコーダー、パワーエレクトロニクス、構造、配線が含まれます。多くの設計にはトルクセンシング、ホールディングブレーキ、温度センサー、ローカルコントロールファームウェアも含まれています。

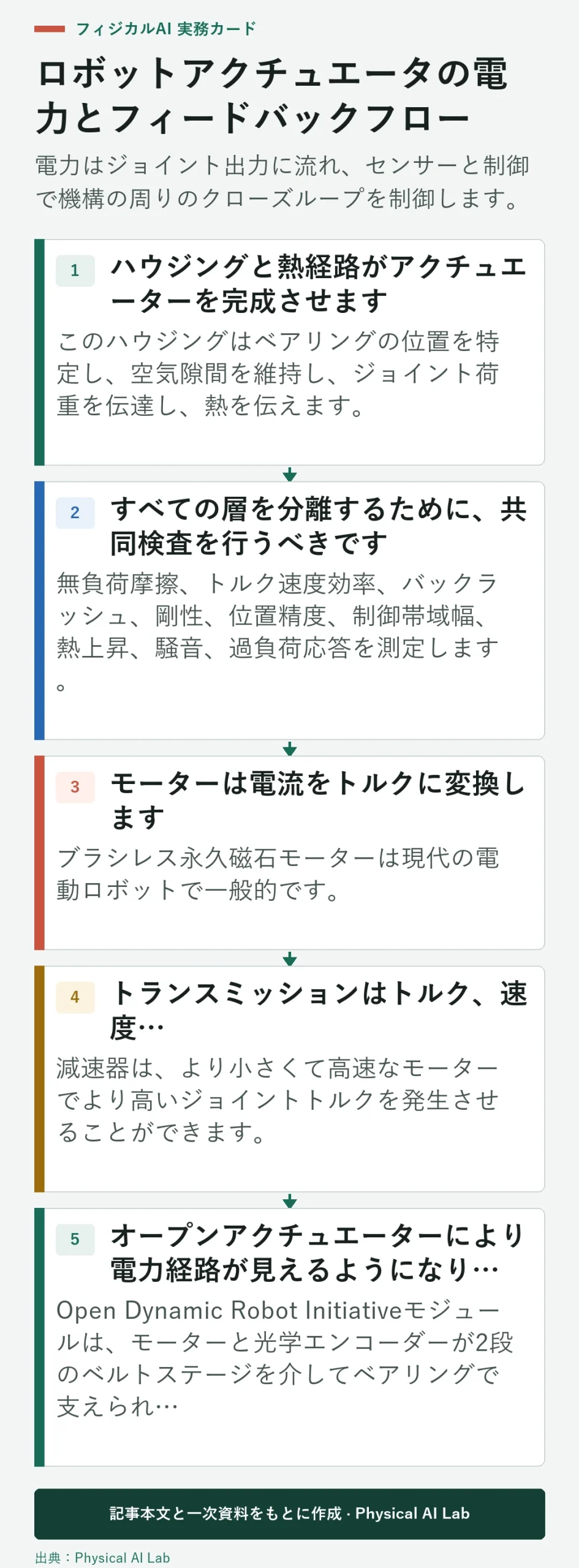

構造を理解するには、二つの道筋をたどることが必要です。電源経路はバッテリーまたは直流バスからドライブとモーターを経て、送信および出力リンクへとつながっています。フィードバック経路は、電流、位置、トルク、温度センサーから制御ソフトウェアへとつながり、動きを調整し故障を検出します。
このコンポーネントレベルのガイドは、 ヒューマノイドアクチュエーターサプライヤー の業界観と フィジカルAI制御におけるシステムビューを支援します。正確なアーキテクチャはジョイントによって異なりますが、工学的な問題は一貫しています。
モーターは電流をトルクに変換します
ブラシレス永久磁石モーターは現代の電動ロボットで一般的です。ステーターは回転磁場を発生させ、ローターもそれに従ってトルクを生み出します。モーターの形状、巻線、磁石、エアギャップ、冷却がトルク速度と熱包絡を決定します。
フレームレスモーターはカスタムハウジングに直接統合され、ハウジングモーターはより完全な部品を提供します。位相抵抗、トルク定数、逆起電力、ローター慣性、電圧、連続温度を比較してください。電流はトルクを生み出すだけでなく銅の損失も生むため、持続出力は熱的な問題です。
トランスミッションはトルク、速度、コンプライアンスを変化させます
減速器は、より小さくて高速なモーターでより高いジョイントトルクを発生させることができます。高調波、惑星、サイクロイダル、ベルト、ケーブルのトランスミッションは、比率、効率、バックラッシュ、剛性、衝撃挙動に違いがあります。ダイレクトドライブと準ダイレクトドライブは比率を下げて透明度と帯域幅を向上させます。
トランスミッションの選択が制御を変えます。摩擦は小さな力を隠し、バックラッシュは運動の損失を生み、弾性はエネルギーを蓄えます。これらの効果をモデル化し、出力軸で測定します。モーター側エンコーダはすべての送信エラーを直接観察することはできません。
| 建築 | 主な利点 | プライマリートレードオフ | 典型的なフィット |
|---|---|---|---|
| 高比減速器 | コンパクト出力トルク | 摩擦とバックドライブの低下 | 重荷重継手 |
| 惑星 | 効率的なコンパクトステージ | バックラッシュとステージの複雑さ | 一般的な回転ジョイント |
| ベルトまたはケーブル | リモートまたは準拠ルーティング | 張力と摩耗 | 研究用または軽量ジョイント |
| 準直接駆動 | 透過性と帯域幅 | より大きなモーター電流 | 動的な脚と腕 |
オープンアクチュエーターにより電力伝達経路を把握できます
Open Dynamic Robot Initiativeモジュールは、モーターと光学エンコーダーが2段のベルトステージを介してベアリングで支えられた出力軸に接続されている様子を示しています。露出した構造は、密閉された商業用継手内に隠れている伝導およびフィードバック部品を特定するのに役立ちます。
例を文脈なしにコピーしてはいけません。ヒューマノイドジョイントはコンパクトリデューサー、デュアルエンコーダー、トルクセンサー、ブレーキ、統合ドライブを使用することがあります。正しい構造は、動作範囲、荷重、衝撃、環境、サービス、製造量によって異なります。
ベアリングは荷重を運び、出力を位置づけます
ベアリングはアライメントを維持しながら、放射、軸方向、モーメント荷重を支えます。プリロードは遊びを減らしますが、摩擦とアセンブリの感度は増加します。出力ベアリング配置は、リデューサーに十分なトルク容量があってもジョイント剛性や寿命に大きく影響します。
ロボット全体の姿勢全体にわたる荷重を計算し、衝撃も含めます。ハウジングの許容差、熱膨張、潤滑、汚染はベアリング挙動に影響を与えます。個々のベアリング定格に頼るのではなく、組立後のテストランアウト、摩擦、剛性。
エンコーダはローターとジョイントの位置を観測します
モーターエンコーダは整流と高速制御をサポートします。出力エンコーダーは送信後に関節の動きを測定し、バックラッシュ、コンプライアンス、スリップを露出させます。絶対エンコーダは電源サイクル間も位置を保持しますが、インクリメンタルデバイスは参照手続きが必要です。
解像度はシステムの精度とは異なります。偏心率、補間、温度、整列、構造のたわみの取り付けは誤差を生み出します。取り付けられたジョイントおよびストアオフセットをハードウェア識別で校正します。
トルクセンシングは相互作用制御を改善する
ひずみベースのトルクセンサーは、ジョイント荷重経路の変形を測定します。電流ベースのトルク推定はモーター電流とモデルを用い、摩擦やトランスミッションの不確実性も含みます。直列弾性アクチュエータは、意図的に従順な要素から力を推定します。
作業に応じて、航続距離、過負荷、ノイズ、ドリフト、帯域幅を選択します。細かい操作には敏感さが必要で、脚の関節は大きな衝撃を受けます。トルクフィードバックはコンプライアンスや衝突検出を支援しますが、安全判断には検証済みの閾値と故障処理が必要です。
| フィードバック | 対策 | 利点 | 死角 |
|---|---|---|---|
| モーターエンコーダ | ローターの位置 | 高速整流と制御 | 送信エラー |
| 出力エンコーダ | 共同ポジション | リデューサー後の動きを観察 | 直接接触力はありません |
| モーター電流 | 推定モータートルク | 既存のドライブセンシングを利用 | 摩擦と校正 |
| ジョイントトルクセンサー | 出力負荷 | 相互作用とコンプライアンス | 過負荷とドリフト |
| 温度 | 熱状態 | 持続的な運用を保護 | センサー位置遅延 |
駆動装置は電力を調整します
モーター駆動は電流とローターの位置を測定し、DCバスを切り替え、電流またはトルクループを閉じます。 ODrive制御のドキュメント は、位置制御、速度制御、トルク制御モードの公開例の一つです。本番ドライブはまた、電圧、電流、温度の制限を強制し、故障を報告しなければなりません。
ドライブの配置は熱、ケーブルの質量、EMI、サービスに影響を与えます。再生運動はエネルギーをバスに戻し、システムが吸収できない場合に電圧を上げることがあります。動力設計には、ブレーキ、バッテリー挙動、そして多くの関節にまたがる同時運動が含まれなければなりません。
ブレーキと機械的停止は無動力状態を管理します
ホールディングブレーキは、重力で重力がかかる関節が動力を失った際に落下するのを防ぐことができます。全速力の動きを繰り返し止めるように設計されていないかもしれません。機械式ストップは移動制限を保護しますが、ギアやハウジングに激しい衝撃を伝える可能性があります。
ブレーキリリースタイミング、残留トルク、摩耗、診断範囲、安全な降下手順を定義してください。ロボットは停電後もすべての関節が支えられていると仮定すべきではありません。システムレベルの安全停止および回収計画は、姿勢とペイロードを考慮しなければなりません。
ハウジングと熱経路がアクチュエーターを完成させます
このハウジングはベアリングの位置を特定し、空気隙間を維持し、ジョイント荷重を伝達し、熱を伝えます。また、ケーブルやセンサーを保護しながらロボットの構造に適合します。質量を減らすことで剛性や冷却余裕が低下するため、トポロジーや材料の選択は連合分析が必要です。
巻線、電子機器、ベアリング、伝動から表面や冷却水、気流へと熱をマッピングします。環境の極端な状況や代表的な義務サイクルで検証します。温度制限には単一の最大定格ではなく動的トルク減格が必要になる場合があります。
すべての層を分離するために、共同検査を行うべきです
無負荷摩擦、トルク速度効率、バックラッシュ、剛性、位置精度、制御帯域幅、熱上昇、騒音、過負荷応答を測定します。校正済みの出力トルクと位置基準を使いましょう。温度、バス電圧、アセンブリ試料を横断して再テストを行います。
共通クロック上のログ電流、モーターと出力位置、トルク、温度、コマンド、故障。これにより、誤差が駆動部、モーター、トランスミッション、構造、またはセンシングのいずれかで始まるかが明らかになります。現場診断のためにシリアル番号の校正とテスト結果を保存します。
- 電気的および機械的な動力経路をたどってください。
- モーターのみの性能ではなく出力を測定しましょう。
- 運動位置と関節位置のフィードバックを別々に行う。
- 持続的な熱的および再生挙動をテストしてください。
- 故障、ブレーキ、安全な無動力状態の検証。
よくある質問
ロボットアクチュエーターは単なるモーターなのでしょうか？
いいえ。ジョイントアクチュエーターは通常、トランスミッション、ベアリング、センシング、駆動電子機器、ハウジング、配線、そしてしばしばブレーキやトルクセンサーを含みます。
なぜロボットの関節はリデューサーを使うのですか？
リデューサーはトルクを増幅し速度を落とし、より小さなモーターで負荷を駆動できるようにします。また、摩擦、バックラッシュ、コンプライアンス、影響の限界も生じます。
なぜ1つのジョイントに2つのエンコーダーを使うのですか？
モーターエンコーダは整流と高速制御をサポートし、出力エンコーダは送信後の位置を測定し、バックラッシュや弾性偏向を明らかにできます。
すべてのジョイントにトルクセンサーが必要ですか？
いいえ。モーター電流からトルクを推定したり、外部力検知を用いるものもあります。直接トルク測定は、相互作用、コンプライアンス、または正確な負荷フィードバックがコストと複雑さを正当化する場合に価値があります。
連続アクチュエータトルクの制限は何ですか？
連続トルクは通常、実際の稼働サイクルにおける熱、効率、冷却、巻線温度、駆動電流、および伝達容量によって制限されます。
機械的および制御の注意
アクチュエータのアーキテクチャや定格は大きく異なります。現在の部品データシートを確認し、代表的な荷重、温度、運動、故障条件下で組み立てられた完全な継手を測定します。
