로봇 액추에이터는 제어기의 명령을 관절의 힘과 움직임으로 바꾸는 구동 시스템입니다. 모터만 가리키는 말이 아닙니다. 드라이브가 모터 전류를 조절하고, 감속기나 벨트가 속도와 토크를 바꾸며, 베어링과 하우징이 외력을 받습니다. 엔코더와 토크 감지는 실제 관절이 명령대로 움직였는지 다시 제어기로 돌려보냅니다.
이 구조를 이해하려면 부품 이름을 외우기보다 두 흐름을 따라가면 됩니다. 하나는 전기 명령이 관절 토크로 바뀌는 동력 경로이고, 다른 하나는 위치·속도·힘을 측정해 오차를 줄이는 피드백 경로입니다. 두 흐름이 짧은 주기로 맞물려야 로봇이 물체를 놓치지 않고, 바닥 충격에도 자세를 되찾을 수 있습니다.
앞서 다룬 휴머노이드 로봇 액추에이터 산업 구조가 부품 공급사부터 관절 모듈과 양산까지의 지도를 설명했다면, 이 글은 관절 한 개의 안쪽을 봅니다. 특정 회사 제품을 표준 구조처럼 소개하지 않고, 실제 연구용 하드웨어와 공식 기술 자료를 바탕으로 공통 원리를 정리합니다.
로봇 액추에이터 안에는 무엇이 들어가나
완성된 액추에이터는 원통이나 링크 하우징처럼 단순해 보여도 내부 역할은 여러 층으로 나뉩니다. 전력을 스위칭하는 드라이브, 자기장으로 회전력을 만드는 모터, 토크와 속도를 바꾸는 전달장치, 하중을 지지하는 출력 베어링, 위치와 힘을 읽는 센서, 이 부품을 정렬하고 열을 내보내는 하우징이 함께 작동합니다.
maxon의 Robotics Drives 자료도 통합 로봇 관절을 모터, 기어, 모터축·출력축 엔코더와 출력 베어링이 결합된 시스템으로 설명합니다. 제품에 따라 제어기, 토크 센서와 브레이크까지 한 모듈에 들어갑니다. 어디까지를 액추에이터로 부를지는 제품마다 다르지만, 관절이 요구하는 기능은 비슷합니다.
| 구성 | 관절에서 하는 일 | 제어기가 받는 정보 | 문제가 생길 때 보이는 현상 |
|---|---|---|---|
| 드라이브 | 배터리 전력을 모터의 상전류로 바꿈 | 전류, 전압, 온도, 오류 상태 | 토크 부족, 과전류 정지, 통신 오류 |
| 모터 | 전류를 회전 토크로 바꿈 | 회전자 위치, 추정 토크, 온도 | 과열, 진동, 절연 손상, 자석 성능 저하 |
| 감속기·전달장치 | 속도와 토크를 관절에 맞게 변환 | 입력·출력 위치 차이, 마찰 추정값 | 백래시, 마찰 증가, 소음, 효율 저하 |
| 출력 베어링·하우징 | 관절축과 외부 하중을 지지 | 직접 정보가 없거나 진동·온도로 간접 감지 | 유격, 편심, 변형, 비정상 진동 |
| 엔코더 | 모터축 또는 관절 출력축 위치를 측정 | 각도, 속도, 절대 위치 | 영점 이동, 추종 오차, 불안정한 제어 |
| 토크 감지 | 관절이 미는 힘과 외부 접촉을 추정 | 출력 토크 또는 변형량 | 드리프트, 충돌 감지 지연, 힘 제어 오차 |
| 브레이크 | 전원이 끊겼을 때 필요한 자세를 유지 | 체결·해제 상태 | 낙하 위험, 끌림, 추가 발열 |
표의 부품은 독립적으로 움직이지 않습니다. 감속기의 마찰이 커지면 같은 출력 토크를 내기 위해 모터 전류가 늘고, 전류가 늘면 권선과 드라이브 온도가 오릅니다. 출력 베어링이 휘면 엔코더 정렬과 기어 맞물림도 달라질 수 있습니다. 관절 성능을 한 부품의 최고 사양으로 판단하기 어려운 이유입니다.
실제 연구용 액추에이터를 열면 동력 경로가 보인다

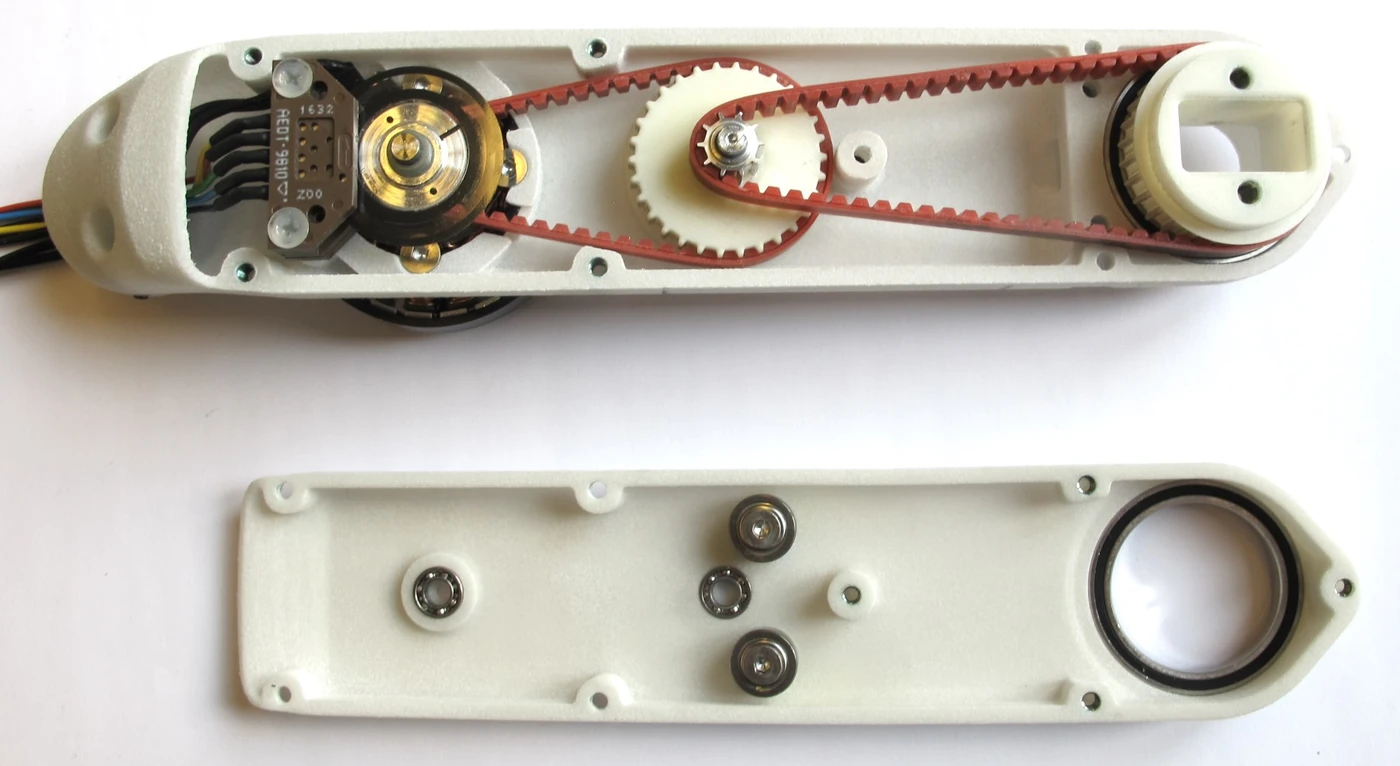

아래 사진은 Open Dynamic Robot Initiative가 공개한 연구용 액추에이터입니다. 왼쪽 모터가 첫 번째 타이밍 벨트를 돌리고, 가운데 풀리가 두 번째 벨트를 거쳐 오른쪽 출력축을 움직입니다. 모터축의 광학 엔코더는 회전 위치를 읽고, 출력축 주변의 큰 베어링은 링크에 걸리는 하중을 받습니다.
공식 저장소의 설명에 따르면 이 모듈은 브러시리스 아우터러너 모터, 고해상도 광학 엔코더와 두 단계의 타이밍 벨트 전달장치를 사용합니다. 각 단계의 감속비가 3:1이어서 전체 감속비는 9:1입니다. 상용 휴머노이드 관절의 대표 설계는 아니지만, 모터 회전이 전달장치와 출력축을 거치는 과정을 실제 부품으로 확인하기 좋습니다.
사진에서 엔코더가 출력축이 아니라 모터 쪽에 있다는 점도 눈여겨볼 만합니다. 이 센서는 모터 제어에 필요한 회전자 위치를 세밀하게 읽지만, 벨트 탄성이나 출력축 변형까지 직접 측정하지는 않습니다. 같은 ‘엔코더가 있는 액추에이터’라도 센서가 어디에 붙어 있는지에 따라 알 수 있는 정보가 달라집니다.

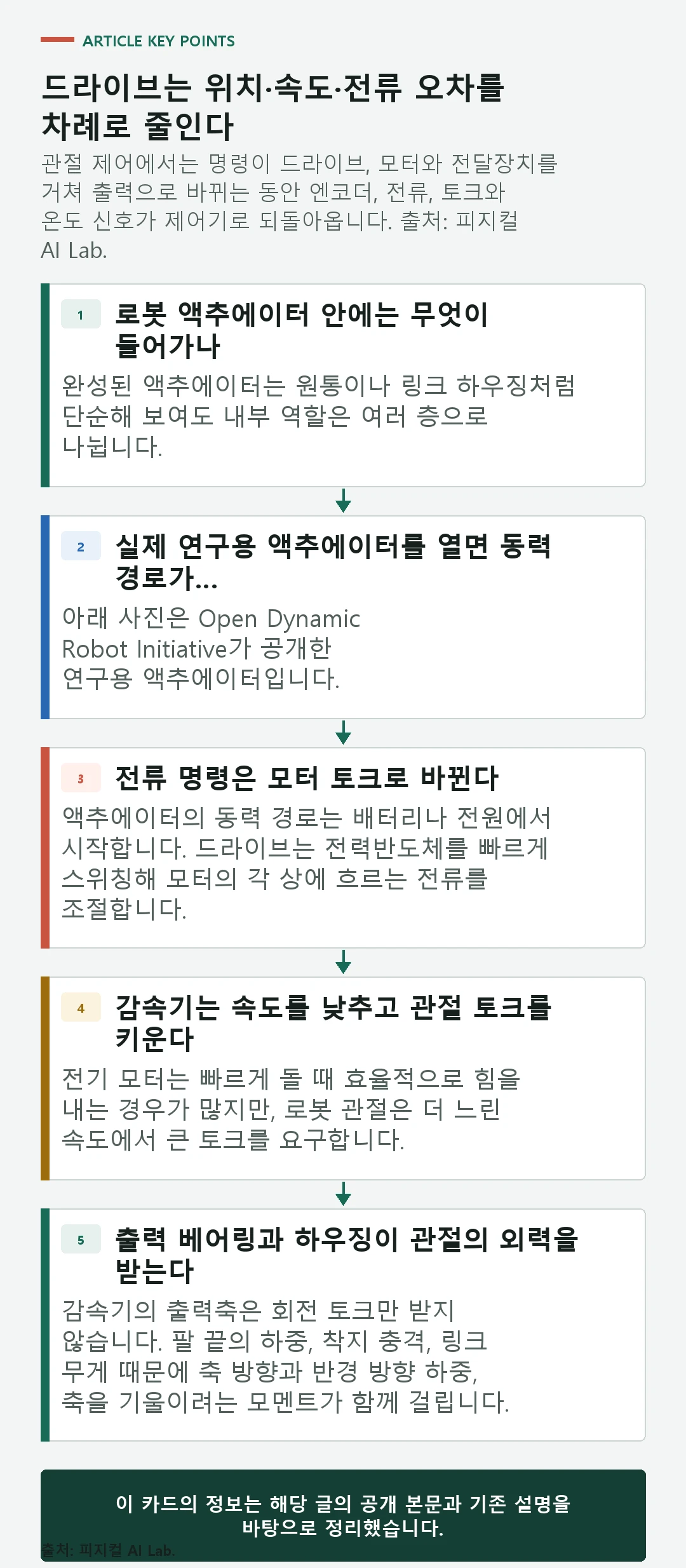

전류 명령은 모터 토크로 바뀐다
액추에이터의 동력 경로는 배터리나 전원에서 시작합니다. 드라이브는 전력반도체를 빠르게 스위칭해 모터의 각 상에 흐르는 전류를 조절합니다. 영구자석 동기모터나 BLDC 모터를 벡터 제어할 때는 토크를 만드는 전류 성분을 목표값에 맞추며, 일정 범위에서는 모터 토크를 전류와 토크 상수의 곱으로 근사할 수 있습니다.
하지만 ‘전류 1A당 토크’가 언제나 같은 것은 아닙니다. 권선 온도가 오르면 저항이 변하고 같은 전압에서 낼 수 있는 전류 여유가 줄어듭니다. 자속 포화와 인버터 전압 한계, 배터리 전압 저하도 높은 속도에서 가능한 토크를 바꿉니다. 전류 명령값만 저장하고 실제 전류와 온도를 함께 보지 않으면 힘이 부족한 이유를 잘못 판단할 수 있습니다.
모터 자체의 크기도 외경 숫자만으로 비교하기 어렵습니다. Kollmorgen의 프레임리스 모터 설계 자료는 모터가 고객 하우징 안에 직접 통합되기 때문에 기계 공차, 피드백 장치와 방열 구조를 함께 설계해야 한다고 설명합니다. 프레임리스 모터는 관절을 얇고 가볍게 만들 수 있지만, 하우징이 곧 모터 구조와 냉각 경로의 일부가 됩니다.
감속기는 속도를 낮추고 관절 토크를 키운다
전기 모터는 빠르게 돌 때 효율적으로 힘을 내는 경우가 많지만, 로봇 관절은 더 느린 속도에서 큰 토크를 요구합니다. 감속비를 n, 전달 효율을 η라고 두면 출력 속도는 대략 모터 속도의 1/n로 낮아지고, 출력 토크는 모터 토크에 n과 η를 곱한 값에 가까워집니다. 실제 값은 마찰, 변형과 운전 방향에 따라 달라집니다.
높은 감속비는 작은 모터로 큰 토크를 만들고 자세를 정밀하게 유지하는 데 유리합니다. 대신 모터 쪽의 관성과 기어 마찰이 출력에서 크게 느껴질 수 있고, 외력이 들어왔을 때 관절을 역으로 움직이기 어려워질 수 있습니다. 충격을 자주 받는 다리와 정밀한 위치를 오래 유지하는 팔이 같은 감속 구조를 요구하지 않는 이유입니다.
스트레인 웨이브 감속기는 휴머노이드와 로봇팔에서 자주 언급되는 방식입니다. Harmonic Drive 공식 카탈로그는 웨이브 제너레이터, 얇게 변형되는 플렉스스플라인과 고정된 서큘러 스플라인이 맞물려 한 단계에서 높은 감속비와 작은 백래시를 만드는 원리를 설명합니다. 다만 실제 관절에서는 감속기뿐 아니라 출력 베어링 지지, 하우징 동심도, 윤활과 충격 하중까지 수명을 좌우합니다.
반대로 낮은 감속비를 쓰는 QDD는 관절을 외력으로 되돌리기 쉽고 힘 제어의 응답을 높일 수 있습니다. MIT Biomimetic Robotics Lab의 액추에이터 설계는 큰 반경의 모터와 낮은 감속비를 조합해 동적 접촉에서 백드라이버빌리티와 투명성을 높이는 접근을 보여줍니다. 대신 모터와 드라이브가 더 큰 저속 토크와 전류를 감당해야 합니다.
출력 베어링과 하우징이 관절의 외력을 받는다
감속기의 출력축은 회전 토크만 받지 않습니다. 팔 끝의 하중, 착지 충격, 링크 무게 때문에 축 방향과 반경 방향 하중, 축을 기울이려는 모멘트가 함께 걸립니다. 이 힘을 감속기 내부에 그대로 맡기면 기어 맞물림과 수명이 흔들릴 수 있어 출력 베어링을 별도로 통합하는 설계가 많습니다.
하우징은 부품을 감싸는 껍데기가 아니라 정렬 기준입니다. 모터 회전자와 고정자 사이 간격, 감속기 입력축과 출력축의 동심도, 엔코더 스케일의 간격을 유지해야 합니다. 가볍게 만들려고 벽을 지나치게 얇게 하면 하중에서 변형되고, 두껍게 만들면 관절 무게와 다리의 관성이 커집니다.
중공축도 내부 구조에 영향을 줍니다. 전원선과 통신선, 손이나 발로 이어지는 케이블을 관절 중심으로 통과시키면 배선 꼬임을 줄일 수 있습니다. 하지만 같은 외경에서 빈 공간이 커지므로 모터·감속기·베어링과 센서를 배치할 여유는 줄어듭니다. 제품 사진에서 구멍 하나가 보이는 것과 실제로 필요한 케이블 굽힘 반경과 커넥터가 통과하는 것은 다른 문제입니다.
모터축 엔코더만으로 관절 위치를 다 알 수 없다
모터축 엔코더는 회전자 위치를 읽어 모터의 상전류를 올바른 방향으로 만들고, 속도와 위치 제어의 기준을 제공합니다. 그러나 모터축 각도에 감속비를 적용해 계산한 값이 실제 관절 각도와 항상 같지는 않습니다. 감속기의 백래시와 탄성, 벨트 늘어남, 하우징 변형과 조립 오차가 기어 뒤쪽에 남기 때문입니다.
HEIDENHAIN의 KCI 120 Dplus 설명은 한 장치가 모터축과 감속기 출력축의 위치를 각각 측정하는 듀얼 엔코더 구조를 보여줍니다. 출력축을 직접 읽으면 기어와 관절 구조에서 생긴 위치 오차를 제어기가 확인할 수 있습니다. 특히 여러 관절 오차가 끝단 위치에 누적되는 로봇팔에서는 센서 위치가 최종 정확도에 큰 영향을 줍니다.
| 측정 위치 | 잘 볼 수 있는 것 | 놓치는 것 | 주로 쓰이는 이유 |
|---|---|---|---|
| 모터축 | 회전자 각도, 속도, 정류 상태 | 감속기 뒤 백래시와 탄성 변형 | 빠른 모터 제어와 정밀한 속도 추정 |
| 감속기 출력축 | 실제 관절 각도와 기어 뒤 오차 | 모터 내부 전기 상태 | 관절 정확도와 변형 보정 |
| 출력 토크 센서 | 관절이 외부에 전달하는 힘 | 센서 앞쪽의 개별 마찰 원인 | 힘 제어, 접촉 감지, 충돌 대응 |
| 모터 전류 | 모터가 만들려는 토크의 빠른 추정 | 기어 마찰과 온도에 따른 출력 손실 | 추가 센서 없이 빠르게 토크 추정 |
엔코더 분해능이 높다는 숫자만으로는 부족합니다. 절대 위치를 전원 재인가 뒤에도 알 수 있는지, 샘플링과 통신 지연은 얼마인지, 센서가 어느 축을 읽는지, 온도와 진동에서 영점이 얼마나 움직이는지를 함께 봐야 합니다. 로봇 센서 종류와 역할에서 설명한 것처럼 센서는 정확도뿐 아니라 제어 루프 안의 위치가 중요합니다.
토크는 전류로 추정하거나 출력축에서 직접 잰다
모터 전류에 토크 상수를 곱하면 모터가 만든 토크를 빠르게 추정할 수 있습니다. 별도의 기계 센서가 없어 구조가 단순하고 대역폭을 높이기 쉽습니다. 하지만 이 값은 감속기 마찰, 씰 저항과 하우징 변형을 통과하기 전의 토크입니다. 온도와 윤활 상태가 바뀌면 같은 전류에서도 관절 끝에서 느껴지는 힘이 달라질 수 있습니다.
출력축 토크 센서는 관절의 탄성 부품이 미세하게 비틀리는 양을 스트레인 게이지나 다른 방식으로 측정합니다. 실제 접촉 힘에 더 가까운 신호를 얻을 수 있지만 센서 구조와 배선, 증폭 회로, 온도 보정이 추가됩니다. 센서가 견뎌야 하는 최대 충격과 평소 측정하려는 작은 힘 사이의 범위도 맞춰야 합니다.
두 방식을 함께 쓰면 전류 기반 예상 토크와 출력 토크의 차이로 마찰 증가나 외부 접촉을 볼 수 있습니다. 다만 그 차이가 곧바로 고장 원인을 말해 주지는 않습니다. 관절 속도, 방향, 온도와 자세에 따라 정상 마찰도 달라지므로 현장 데이터와 보정 모델이 필요합니다.
드라이브는 위치·속도·전류 오차를 차례로 줄인다
로봇의 상위 제어기가 ‘무릎을 20도 굽혀라’고 보내도 모터에 각도를 직접 입력하는 것은 아닙니다. 위치 제어기는 목표 각도와 현재 각도의 차이로 필요한 속도를 만들고, 속도 제어기는 다시 필요한 토크를 계산합니다. 가장 안쪽의 전류 제어기는 그 토크를 만들도록 모터 전류를 빠르게 조절합니다.
ODrive 공식 제어 문서는 위치, 속도, 전류 제어가 안쪽으로 이어지는 캐스케이드 구조를 공개합니다. 위치 제어를 쓰면 세 루프가 모두 작동하고, 속도 제어에서는 바깥 위치 루프를 건너뜁니다. 로봇 관절마다 구현은 다르지만, 바깥의 느린 움직임 목표를 안쪽의 빠른 전류 조절로 바꾸는 원리는 널리 쓰입니다.
피드백이 늦거나 잡음이 크면 게인을 높인다고 해결되지 않습니다. 통신 지연, 엔코더 필터, 감속기 탄성, 링크 진동이 겹치면 관절이 떨거나 목표를 지나칠 수 있습니다. 상위 VLA가 올바른 행동을 선택해도 저수준 관절 제어가 불안정하면 실제 움직임은 달라집니다. 피지컬 AI가 보고 판단하고 움직이는 흐름에서 행동 뒤에 다시 센서 피드백이 필요한 이유입니다.
브레이크는 전원이 끊겼을 때 관절을 지킨다
브레이크는 움직이는 로봇을 매 순간 멈추기 위한 마찰 장치라기보다, 전원이 사라졌을 때 중력 방향으로 관절이 떨어지는 것을 막는 용도로 많이 검토됩니다. 로봇팔이나 휴머노이드의 무거운 축은 모터 전류가 끊기면 자세를 유지하지 못할 수 있습니다.
maxon의 로봇 관절 설계 사례도 정전 시 관절을 고정하고 필요할 때 해제할 수 있는 홀딩 브레이크를 요구 조건으로 둡니다. 반대로 브레이크를 항상 끌고 움직이면 발열과 마모가 생깁니다. 체결·해제 상태를 확인하고, 제어기가 토크를 만든 뒤 브레이크를 푸는 순서까지 시스템에 포함해야 합니다.
냉각 구조가 연속 토크를 결정한다
피크 토크는 짧은 가속이나 충격 복구에 쓸 수 있지만, 물체를 들고 서 있거나 반복 작업을 계속하려면 열이 빠져나가야 합니다. 모터 권선, 전력반도체와 감속기 마찰에서 생긴 열이 하우징과 로봇 몸체로 이동하지 못하면 제어기는 전류를 낮춰야 합니다.
같은 모터라도 열린 시험대와 밀폐된 관절 안에서 연속 토크가 달라질 수 있습니다. 주변 온도, 하우징 재질, 접촉 면적, 냉각 팬이나 액체 냉각의 유무, 동작과 휴지 비율을 함께 봐야 합니다. 이 열 부담은 곧 전력 사용량과 연결되므로 휴머노이드 로봇 배터리 병목과 떨어진 문제가 아닙니다.
온도 센서의 위치도 중요합니다. 권선 근처 센서는 모터 보호에 유리하고, 드라이브 센서는 전력반도체를 보호하며, 하우징 센서는 사용자가 만지는 표면과 주변 부품의 상태를 보여줍니다. 하나의 온도만 보고 관절 전체의 열 여유를 판단하면 가장 뜨거운 지점을 놓칠 수 있습니다.
관절의 일을 먼저 정해야 구조를 고를 수 있다
액추에이터 구조에는 하나의 정답이 없습니다. 고관절과 무릎은 큰 하중과 착지 충격, 연속 토크가 중요합니다. 손목과 손가락은 작은 크기와 낮은 관성, 많은 자유도가 더 까다롭습니다. 같은 토크를 내더라도 빠른 힘 제어가 필요한 관절과 자세를 오래 고정해야 하는 관절은 감속비와 센서 구성이 달라집니다.
- 하중을 오래 지지하는 축: 연속 토크, 브레이크, 방열과 출력 베어링을 먼저 봅니다.
- 충격을 받는 다리 축: 백드라이버빌리티, 피크 토크 지속 시간과 충격 수명을 봅니다.
- 정밀한 팔·손목 축: 출력축 엔코더, 백래시, 비틀림 강성과 중공 배선을 봅니다.
- 작은 손가락 축: 원격 구동과 텐던 마찰, 케이블 수명, 작은 힘의 측정 범위를 봅니다.
- 사람과 접촉하는 축: 토크 감지, 안전 정지, 통신 지연과 고장 시 동작을 함께 봅니다.
손가락처럼 공간이 부족하면 모터를 손바닥이나 전완에 두고 텐던으로 힘을 전달할 수 있습니다. 관절은 가벼워지지만 케이블 마찰과 늘어남, 장력 조정이 새 오차가 됩니다. 휴머노이드 로봇 손이 어려운 이유는 작은 액추에이터를 많이 넣는 문제이면서 동시에 전달장치를 오래 유지하는 문제입니다.
고장 징후는 명령과 실제 움직임의 차이에 남는다
액추에이터가 완전히 멈추기 전에도 데이터에는 변화가 남습니다. 같은 토크 명령에서 전류가 늘거나, 같은 속도에서 온도가 더 빨리 오르거나, 방향을 바꿀 때 위치 오차가 커질 수 있습니다. 소음과 진동이 특정 속도 구간에서만 나타나는지도 단서가 됩니다.
진단할 때는 한 신호만 보지 않습니다. 목표 위치와 모터축 위치, 출력축 위치, 명령 전류와 실제 전류, 추정 토크와 출력 토크, 모터·드라이브 온도를 같은 시간축에 맞춰야 합니다. 그래야 센서 오류인지, 기어 마찰인지, 통신 지연인지 나눌 수 있습니다. 이 기록은 로봇 행동 데이터에 관절 상태를 함께 저장해야 하는 이유이기도 합니다.
시뮬레이션에서는 마찰과 탄성, 전류 제한을 단순화하기 쉽습니다. 실제 관절의 마모와 조립 편차가 모델에 없으면 같은 제어 명령에도 움직임이 달라집니다. Sim2Real이 현실에서 실패하는 이유를 볼 때 액추에이터 모델을 센서와 접촉 모델만큼 자세히 봐야 합니다.
액추에이터 사양표는 이 순서로 읽는다
사양표에서 피크 토크 하나만 고르면 실제 로봇에서 과열되거나 원하는 속도가 나오지 않을 수 있습니다. 먼저 관절이 반복할 작업과 최악의 하중을 정한 뒤 다음 항목을 연결해 읽는 편이 안전합니다.
- 연속 토크와 피크 지속 시간: 몇 초의 최대값인지, 어떤 냉각과 주변 온도에서 측정했는지 봅니다.
- 토크·속도 범위: 필요한 관절 속도에서도 충분한 토크가 남는지 확인합니다.
- 감속비와 효율: 정방향뿐 아니라 역구동 때 마찰이 어떻게 달라지는지 봅니다.
- 출력 하중: 축·반경 하중과 모멘트, 순간 충격을 출력 베어링이 견디는지 봅니다.
- 피드백 위치: 모터축 엔코더인지, 출력축 엔코더와 토크 센서까지 있는지 구분합니다.
- 열 디레이팅: 온도가 오를 때 허용 전류와 토크가 어떻게 줄어드는지 확인합니다.
- 통신과 제어 모드: 위치·속도·토크 제어, 버스 주기와 시간 동기화 방식을 봅니다.
- 안전과 정비: 브레이크, 과전류·과온 정지, 오류 로그와 모듈 교체 절차를 확인합니다.
서로 다른 제품을 비교할 때는 시험 조건이 같은지부터 봐야 합니다. 피크 토크와 순간 토크, 연속 토크를 섞거나 모터 단품의 수치를 완성 관절의 출력처럼 읽으면 비교가 어긋납니다. 카탈로그에 없는 조건은 성능이 없다는 뜻도, 충분하다는 뜻도 아닙니다. 실제 도입 전에는 요구 동작과 열 주기로 시험해야 합니다.
좋은 액추에이터는 명령과 실제 움직임의 차이가 작다
로봇 액추에이터의 내부 구조는 드라이브, 모터, 전달장치, 출력 베어링과 하우징, 엔코더·토크 감지, 브레이크와 열 경로로 이어집니다. 동력은 바깥쪽으로 전달되고, 측정값은 반대 방향으로 돌아와 오차를 줄입니다.
구조를 볼 때는 ‘어떤 모터와 감속기를 썼나’에서 멈추지 않는 편이 좋습니다. 실제 출력축을 무엇으로 측정하는지, 외력은 어느 베어링이 받는지, 열은 어디로 빠지는지, 전원이 끊겼을 때 어떻게 멈추는지를 함께 봐야 합니다. 관절의 품질은 명령 토크와 실제 움직임 사이에 생기는 손실과 오차를 얼마나 작고 반복 가능하게 관리하느냐에서 갈립니다.
로봇 액추에이터에서 자주 묻는 질문
액추에이터와 서보모터는 같은 부품인가요?
같은 뜻으로 쓰이는 경우도 있지만 범위가 다릅니다. 서보모터는 피드백 제어가 가능한 모터와 센서·드라이브를 가리키는 경우가 많고, 로봇 액추에이터는 여기에 감속기나 전달장치, 출력 베어링과 하우징까지 포함한 관절 모듈을 뜻하는 경우가 많습니다. 제품 설명에서 포함 범위를 확인해야 합니다.
로봇 관절에 감속기가 꼭 필요한가요?
꼭 그렇지는 않습니다. 직접 구동은 감속기 없이 모터가 관절을 움직이고, QDD는 낮은 감속비를 사용합니다. 다만 필요한 토크와 크기, 무게를 맞추기 위해 많은 로봇 관절이 감속기나 벨트·스크루 같은 전달장치를 사용합니다.
엔코더는 왜 두 개를 쓰나요?
모터축 엔코더는 회전자 제어에 유리하고, 출력축 엔코더는 감속기 뒤의 실제 관절 위치를 읽습니다. 두 값을 비교하면 백래시와 탄성 변형을 포함한 출력 오차를 확인할 수 있습니다. 모든 관절에 반드시 두 개가 필요한 것은 아니며 정확도와 비용, 공간에 따라 달라집니다.
토크 센서가 없으면 힘 제어를 못 하나요?
모터 전류로 토크를 추정해 힘 제어를 할 수 있습니다. 다만 감속기 마찰과 온도 변화가 출력 토크 오차로 남을 수 있습니다. 작은 접촉 힘을 정밀하게 읽거나 외부 충돌을 구분해야 하면 출력 토크 센서나 다른 힘 센서가 유리할 수 있습니다.
관절이 뜨겁거나 시끄러우면 감속기 문제인가요?
감속기 마찰과 윤활 문제일 수 있지만 모터 전류 증가, 베어링 정렬, 하우징 변형, 제어 진동도 원인이 됩니다. 온도와 전류, 속도, 방향 전환 때의 위치 오차를 함께 기록해야 원인을 좁힐 수 있습니다.
같이 읽을 글
- 휴머노이드 로봇 액추에이터 산업 구조: 관절 내부 부품이 공급망과 양산 단계에서 어떻게 연결되는지 설명합니다.
- 로봇 센서 종류와 역할: 엔코더, 힘·토크 센서와 비전 센서가 제어에서 맡는 일을 봅니다.
- 휴머노이드 로봇 배터리 병목: 관절의 전류와 열이 로봇 가동시간에 어떻게 이어지는지 설명합니다.
- Sim2Real이 현실에서 실패하는 이유: 마찰, 탄성, 지연과 관절 편차가 시뮬레이션과 실제를 다르게 만드는 과정을 다룹니다.
마지막 확인: 2026년 7월 22일. 이 글은 Open Dynamic Robot Initiative 액추에이터 모듈, maxon Robotics Drives, ODrive 제어 문서, HEIDENHAIN 듀얼 엔코더 자료, Harmonic Drive 카탈로그, MIT Biomimetic Robotics Lab 액추에이터 설계 자료와 Kollmorgen 프레임리스 모터 자료를 교차 확인해 작성했습니다. 수치와 성능은 제품·시험 조건에 따라 달라지므로 단일 사양만으로 비교하지 않았습니다.
