ロボットアクチュエータトルク密度：ピーク、連続、質量、体積の指標

ロボットアクチュエータトルク密度はトルクを質量または体積に対して表現しますが、トルクの位置、持続時間、速度、温度、ハードウェア境界が固定されている場合に限り意味を持ちます。モーターのピークトルクをモーター質量で割ったものは、連続ジョイント出力トルクをアクチュエータ全体の質量で割ったものとは異なります。

ロボットジョイントはモーター、トランスミッション、ベアリング、出力構造、エンコーダー、ブレーキ、電子回路、ケーブル、冷却を組み合わせています。各部品は利用可能なトルクを変化させ、質量や体積を増加させます。最適な設計は、最大の孤立ニュートンメートル/キログラム値ではなく、ロボットのデューティサイクルとリンク配置に依存します。

このガイドは ジョイントアクチュエーターテストガイド および ジョイントサーマルガイドと併用してください。公表された値は、定義と試験条件が一致した場合のみ比較可能とみなされるべきです。

ピークトルク、連続トルク、質量比トルク、体積トルクを別々に

ピークトルクは、電流、電圧、磁化、機械的または熱的制限が介入する前に、限られた時間だけ利用可能です。連続トルクは、定められた環境温度、冷却条件、許容巻線またはケース温度で持続可能です。比トルクの場合は質量、体積トルク密度は占有体積で割ります。

トルクがモーターシャフト出力で測定されるかジョイント出力で測定されるかを明記してください。また、カウントされた質量と包絡も記載してください。フェアジョイント指標は通常、主張される動作条件下で出力を送信、サポート、感知、制御するために必要なすべてのコンポーネントを含みます。

モーター電流からジョイント出力へのトレーストルク

モータートルクは制御された電流から発生する電磁トルクから始まります。トランスミッションはトルクを減速比と効率でほぼ倍増させ、速度は低下します。ベアリング、シール、ギア、ケーブルの力は出力の一部を消費し、効率は速度、負荷、方向、温度に依存します。

電流制限は短期モータートルクを決定し、バス電圧と逆電動力は速度時の電流を制限します。高い静的出力値は動作速度で崩壊することがあります。1つのストールポイントを報告するのではなく、出力トルク速度のエンベロープをプロットしてください。

メートル法	分子	分母	必要条件
モーター固有のピークトルク	モーターシャフトのピークトルク	モーター質量	ピーク期間と現在の流れ
モーター連続トルク密度	持続可能なモータートルク	運動質量または体積	環境と冷却
ジョイントピークトルク密度	出力ピークトルク	全結合質量	比率、効率、持続時間
ジョイント連続トルク密度	持続可能な出力トルク	全接合質量または体積	熱定常状態
タスク効率密度	デューティサイクル出力トルク	取り付けアクチュエータ負荷	スピード、ポーズ、反復

モーターは取り付け質量の一部に過ぎません

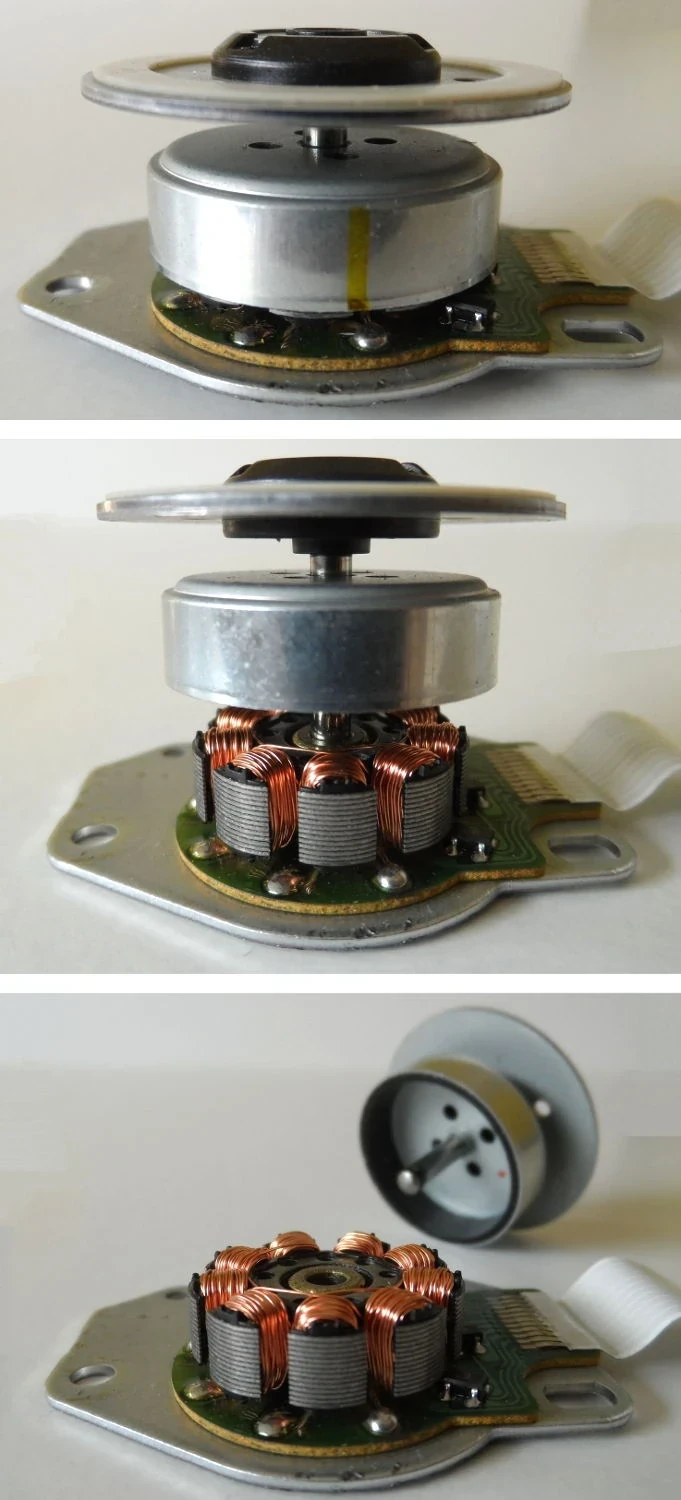

フレームレスモーターはジョイントハウジングに統合し構造を共有することができますが、設計上はローターハブ、ステーターサポート、エアギャップ、ベアリング、エンコーダー、電源導体、熱経路が必要です。統合により、冗長なハウジングを除去したり、精密な構造や組立コストが増加する可能性があります。

明確な境界線のある大量予算を使いましょう。分散電子機器や冷却ハードウェアは、そのアクチュエーター専用であれば含めてください。移動リンクの場合、質量がどこにあるかも考慮してください。遠位質量は基部近くの同じ質量よりも全肢の慣性を大きく増加させるからです。

還元比は利用可能な密度を無限に上げることはできません

比が高まるとモータートルクが増幅されますが、減速器はより高い出力負荷を負わなければならず、重くなることがあります。速度、効率、バックラッシュ、コンプライアンス、反射慣性、バックドライビリティも変化します。ギアの接触とベアリングはそれぞれ連続限界とピーク限界を生み出します。

出力負荷に対してモーターと比率を最適化します。大型減速機を搭載した小型高速モーターは静的トルクで良いスコアを得られますが、接触の透明度や動的出力は低くなります。低比アクチュエータはより大きなモーターが必要になるかもしれませんが、トランスミッションの複雑さを軽減します。

質量と体積の指標は異なるパッケージングを支持します

移動する質量がエネルギーや力学に影響を与える脚型リンクやヒューマノイドリンクにおいて、特定のトルクは非常に重要です。体積トルク密度は、肩、手首、手が狭い範囲内に収まる必要がある場合に重要です。大径の低質量アクチュエーターでも、ターゲットジョイントでは使用不能になることがあります。

軸長、直径、中央ボア、ケーブル出口、サービスクリアランスを記録します。同じ設置境界で質量と体積を計算します。カタログモーターのアクティブスタック容量は競合他社の完全なハウジングエンベロープと比較すべきではありません。

連続トルクは熱系の結果です

銅の損失はおおよそ電流の二乗で増加し、鉄、インバーター、ベアリング、シールの損失は速度と動作点によって異なります。熱は巻線絶縁材、ステーター、ハウジング、冷却材の界面を通過してから周囲に到達しなければなりません。許容温度は磁石、絶縁材、潤滑剤、センサー、近隣の構造物によって設定されます。

周囲温度、気流温度、液体温度、流量、取り付け板、ウォームアップ状態を指定してください。大型の冷水器具で測定された連続トルクは、密閉されたロボットリンクには持ち運びできません。熱定常状態または定時的な定時運転モデルを用いてください。

テスト	一次生産物	境界から管理まで	典型的な誤解を招く結果
失速トルク	静的出力トルク	現在と期間	ピークは連続的と報告されています
トルクスピードスイープ	出力マップと効率	バス電圧と温度	低速点の一般化
熱作業	一定温度とトルク	冷却と環境	コールドスタートの利点
繰り返しピーク	温度と降格	脈拍と回復時間	単一パルス外挿
生活曝露	摩耗とドリフト	負荷スペクトルとサイクル	新ユニット密度のみ

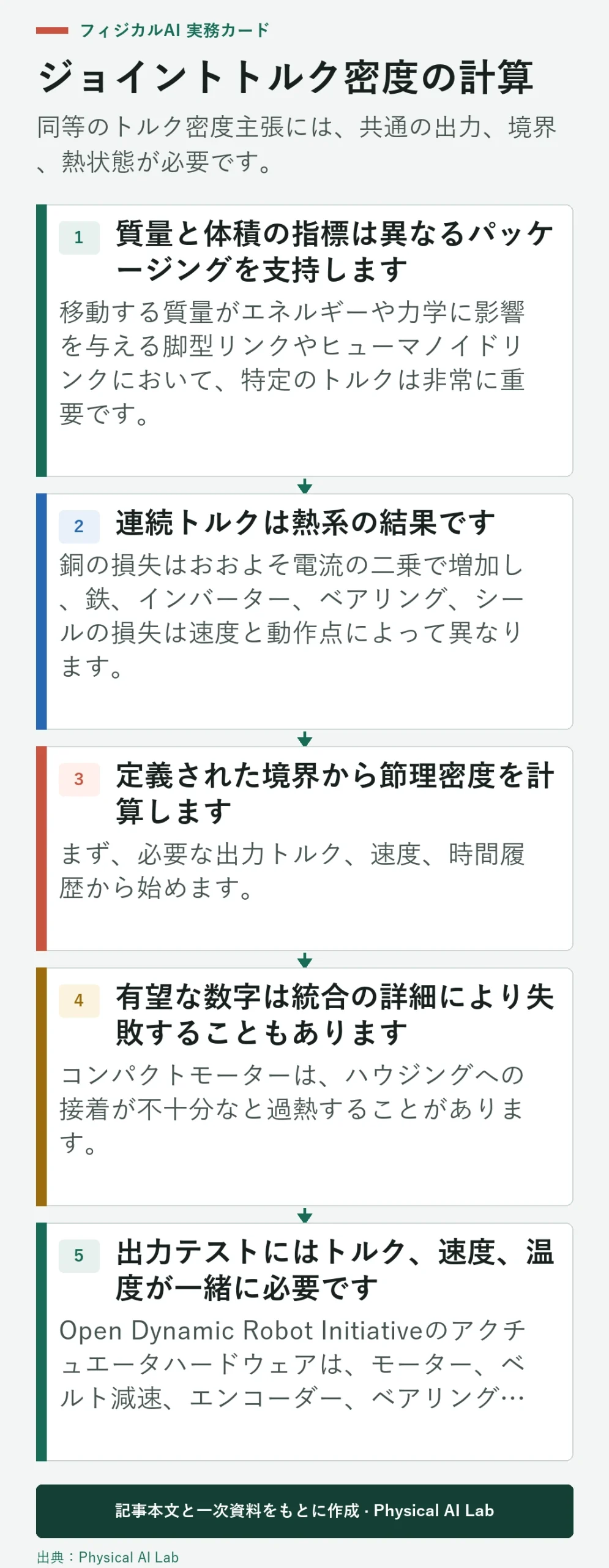

定義された境界から節理密度を計算します

まず、必要な出力トルク、速度、時間履歴から始めます。候補のモーター、比率、駆動装置を選択し、効率と電流・電圧の制限後に出力トルクを推定します。モーター、減速器、ベアリング、ハウジング、センサー、ブレーキ、駆動、専用の熱用ハードウェアの質量を合計します。

ピーク値と連続値を別々に計算します。速度と温度マップ上で繰り返します。1サイクルにわたるトルク平均平方根トルクなどのタスク指標を加え、回生相が機械的・熱的ストレスを減らさずにバスエネルギーを減少させるかどうかを確認します。

有望な数字は統合の詳細により失敗することもあります

コンパクトモーターは、ハウジングへの接着が不十分なと過熱することがあります。ライトリデューサーはモーメント荷重の下で歪みが生じることがあります。エンコーダの配置は出力準拠を隠すことがあります。ケーブルの曲がりやシールは摩擦を加え、小さなトルク指令を支配します。

エアギャップ、アライメント、プリロード、潤滑、ファスナー、コネクターの容量、サービスアクセスを確認しましょう。組み立てた継手を測定してください。積分誤差は部品レベルでの利点を損なうことがあります。複数のユニットで製造の違いを記録しましょう。

出力テストにはトルク、速度、温度が一緒に必要です

Open Dynamic Robot Initiativeのアクチュエータハードウェアは、モーター、ベルト減速、エンコーダー、ベアリング、構造物が一つのトルク制御モジュールを形成していることを示しています。モーターデータからモジュールを推測するのではなく、同等の出力側テストを用いましょう。

計器入力電力、モーターと出力位置、出力トルク、キー温度、コントローラの制限は同期クロック上で行われます。両方の方向、複数の速度と熱状態をテストしてください。不確実性と正確なハードウェアリビジョンを報告してください。

ロボットのデューティサイクルを耐えられる密度を選ぶ

この勝ちのアクチュエーターは、トルク、速度、パワー、剛性、バックドライブラビリティ、熱、寿命、騒音、パッケージ、サービス要件を一体と満たします。ピーク密度が低い方が、より連続的なトルクを供給できたり、冷却や保護ハードウェアの必要性が少なくて済む場合、より良いシステムとなることがあります。

候補をランキングする前に定義を凍結すること。材料の境界変更のたびに再計算し、その後、設置された継手を代表的な動きで検証します。最大トルクを明確な入出条件のある時間制限付き運転状態として扱う。

• 出力の位置、質量境界、体積境界を固定します。
• ピーク持続時間と連続的な熱運転を区別してください。
• 比率、効率、速度、バス電圧を含めてください。
• ハウジング、ベアリング、センサー、ブレーキ、冷却を数えてください。
• 実際のデューティサイクルで組み立てられた出力を検証します。

よくある質問

最も高いニュートンメートル/キログラムのアクチュエーターが常に最適でしょうか？

いいえ。速度、持続時間、冷却、体積、剛性、バックドライビリティ、寿命、そしてカウントされるハードウェアの境界が順位を逆転させることがあります。

連続トルクと定格トルクは同じですか？

自動的には。メーカーの定義、周囲温度、冷却速度、速度、許容温度を必ず確認してください。

減速比が高いほど常にトルク密度は向上するのでしょうか？

いいえ。減速器は質量を増やし損失し、出力速度、慣性、コンプライアンス、バックドライブ性が変化します。

ヒューマノイドは質量を優先すべきか、それとも体積密度を優先すべきか？

どちらも重要になり得ます。遠位の移動質量は動学に影響を与え、接合部の直径、長さ、配線はパッケージングを制約します。

トルク密度はどのように検証されるのですか？

出力トルク、速度、熱状態を、完全なジョイント質量または体積、デューティサイクルを文書化して測定します。

パフォーマンス境界注

トルク密度の主張は、明記された出力、持続時間、速度、温度、冷却、質量または体積の範囲内でのみ有効です。ロボットレベルの判断で部品仕様を使う前に、設置されたジョイント全体を再計算しテストしてください。
