機器人致動器轉矩密度表示轉矩相對於質量或體積，但該數值僅在轉矩位置、持續時間、速度、溫度和硬體邊界固定時才有意義。馬達峰值轉矩除以馬達質量，與連續關節輸出轉矩除以整個致動器質量不同。
機器人關節結合了馬達、傳動器、軸承、輸出結構、編碼器、制動器、電子裝置、電纜和冷卻系統。每個部件都會改變可用轉矩並增加質量或體積。最佳設計取決於機器人的作業週期和連桿位置，而非最大孤立牛米/千克值。
將本指南與 關節致動器測試指南 及 關節熱管理指南使用。釋出的數值應在定義與測試條件一致後視為可比。

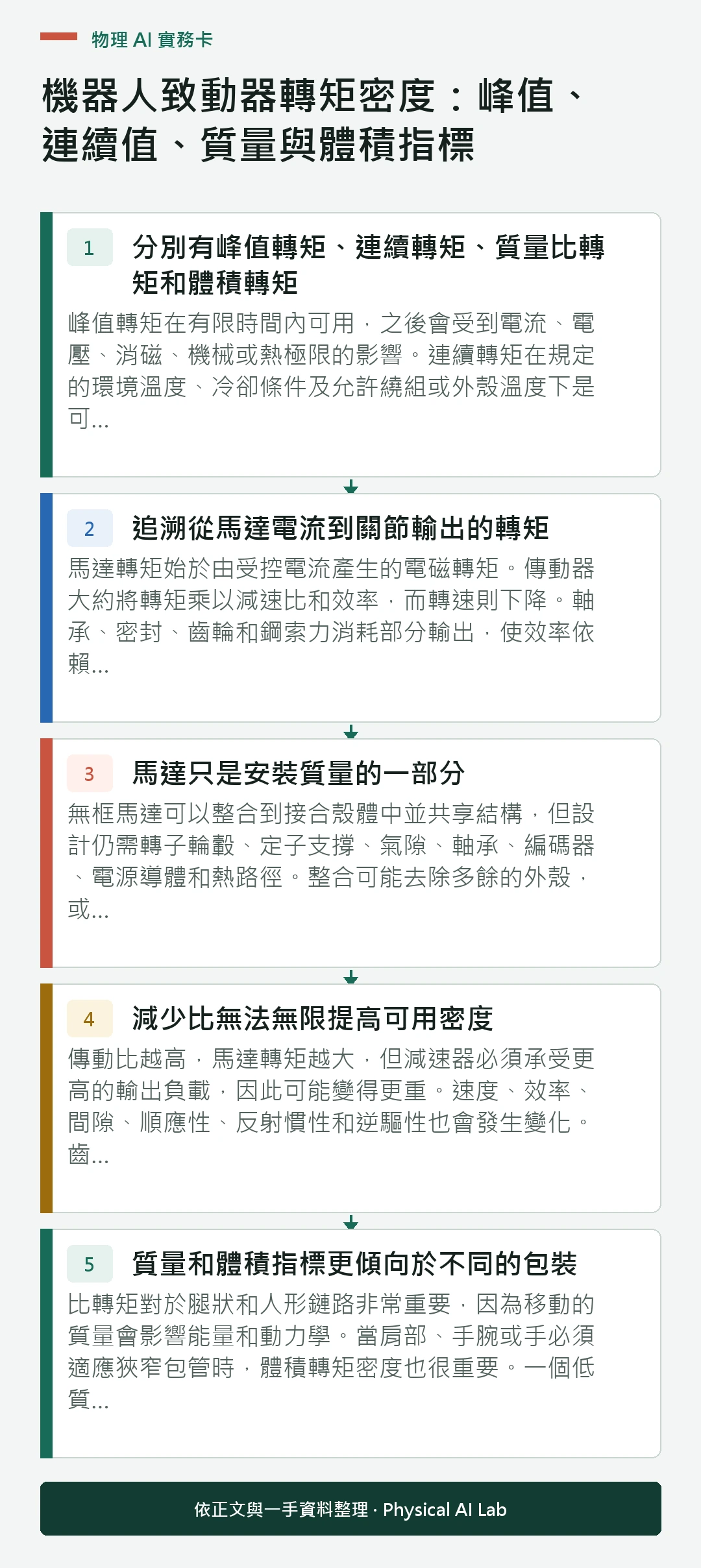

分別有峰值轉矩、連續轉矩、質量比轉矩和體積轉矩
峰值轉矩在有限時間內可用，之後會受到電流、電壓、消磁、機械或熱極限的影響。連續轉矩在規定的環境溫度、冷卻條件及允許繞組或外殼溫度下是可持續的。用質量除以比轉矩，或用佔用體積除以體積轉矩密度。
說明轉矩是在馬達軸輸出還是關節輸出處測量。還註明納入統計的質量和外形包絡。公平關節指標通常包括在宣稱操作條件下傳輸、支撐、感應和控制輸出所需的所有部件。
追溯從馬達電流到關節輸出的轉矩
馬達轉矩始於由受控電流產生的電磁轉矩。傳動器大約將轉矩乘以減速比和效率，而轉速則下降。軸承、密封、齒輪和鋼索力消耗部分輸出，使效率依賴於速度、負載、方向和溫度。
電流限制決定了短暫馬達轉矩；母線電壓和反電動勢限制了轉速時的電流。較高的靜態輸出值在工作轉速時可能會崩潰。繪製輸出轉矩-速度包絡線，而不是報告一個停轉點。
| 度規 | 分子 | 分母 | 要求條件 |
|---|---|---|---|
| 馬達特定峰值轉矩 | 馬達軸峰值轉矩 | 馬達質量 | 峰值持續時間與目前流量 |
| 馬達連續轉矩密度 | 可持續馬達轉矩 | 馬達質量或體積 | 環境與冷卻 |
| 關節峰值轉矩密度 | 輸出峰值轉矩 | 完全關節質量 | 比例、效率與持續時間 |
| 關節連續轉矩密度 | 可持續輸出轉矩 | 總關節質量或體積 | 熱穩態 |
| 任務有效密度 | 工作比輸出轉矩 | 安裝致動器負載 | 速度、姿勢與重複次數 |
馬達只是安裝質量的一部分

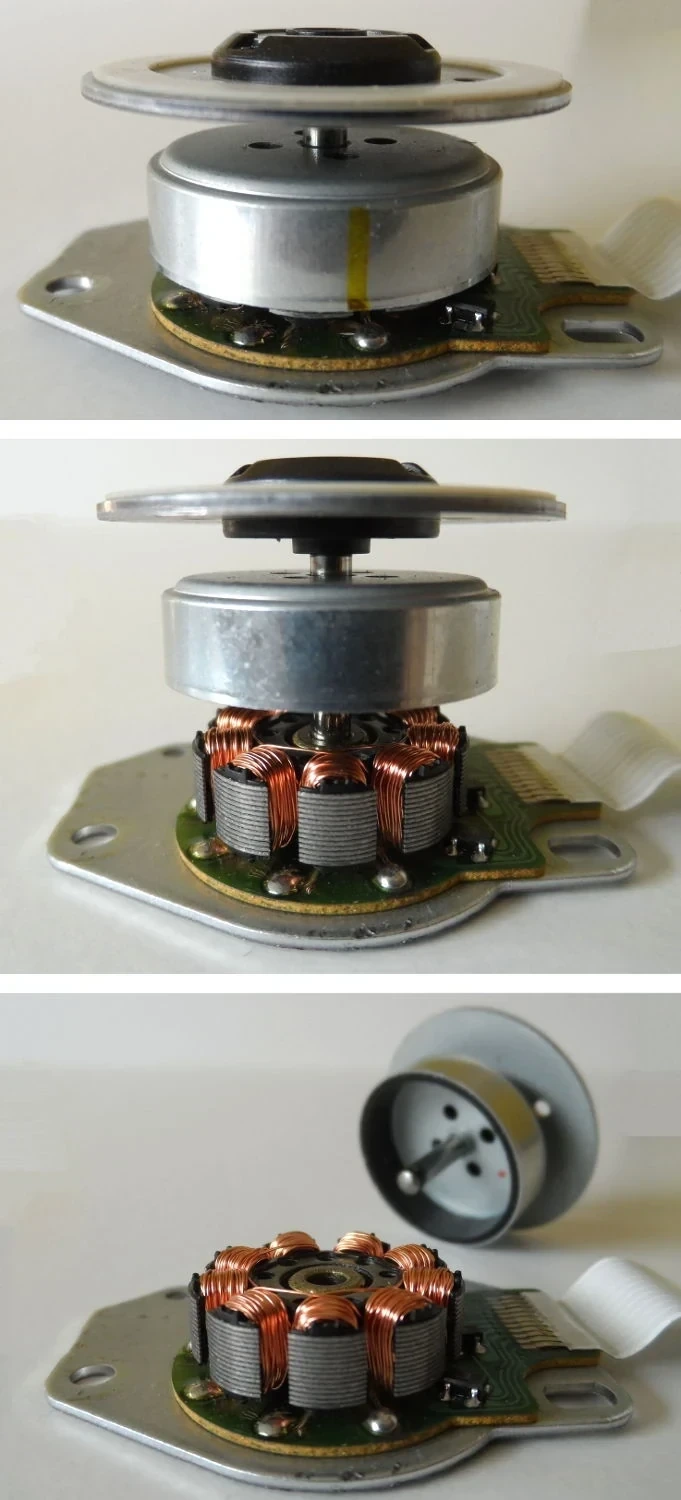

無框馬達可以整合到接合殼體中並共享結構，但設計仍需轉子輪轂、定子支撐、氣隙、軸承、編碼器、電源導體和熱路徑。整合可能去除多餘的外殼，或增加精密結構和組裝成本。
使用帶有明確界限的質量預算。如果僅存在於該致動器，則包含分散式電子裝置和冷卻硬體。對於移動鏈路，還要考慮質量的位置，因為遠端質量比基部附近相同的質量增加的全肢慣性更大。
減少比無法無限提高可用密度
傳動比越高，馬達轉矩越大，但減速器必須承受更高的輸出負載，因此可能變得更重。速度、效率、間隙、順應性、反射慣性和逆驅性也會發生變化。齒輪接觸和軸承各自引入了連續和峰值極限。
根據輸出負載最佳化馬達和傳動比。小型快馬達配大減速器在靜態轉矩下表現良好，但接觸透明度或動態功率較差。低速比致動器可能需要更大馬達，但能降低傳動複雜度。
質量和體積指標更傾向於不同的包裝
比轉矩對於腿狀和人形鏈路非常重要，因為移動的質量會影響能量和動力學。當肩部、手腕或手必須適應狹窄包管時，體積轉矩密度也很重要。一個低質量但直徑較大的致動器仍然可能無法在目標關節中使用。
記錄軸向長度、直徑、中央孔徑、電纜出口和服務間隙。計算相同安裝邊界的質量和體積。目錄馬達的主動煙囪體積不應與競爭對手的完整外殼包層進行比較。
連續轉矩是熱系統的結果
銅損耗大致隨電流平方增長，而鐵損耗、逆變器、軸承和密封損耗則取決於速度和工作點。熱量必須穿越繞組絕緣層、定子、外殼及任何冷卻劑介面，才能到達環境溫度。允許溫度由磁鐵、絕緣層、潤滑劑、感測器及附近結構設定。
指定環境溫度、氣流溫度或液體溫度、流量、安裝板和預熱狀態。在大型冷夾具上測量的連續轉矩無法攜帶到密封的機器人鏈杆上。請使用熱穩態或定義的週期性工作模型。
| 測試 | 主要輸出 | 邊界到控制 | 典型的誤導性結果 |
|---|---|---|---|
| 失速轉矩 | 靜態輸出轉矩 | 現狀與持續時間 | 峰值報告為連續 |
| 轉矩-轉速掃描 | 輸出對映與效率 | 母線電壓與溫度 | 低速點推廣 |
| 熱能任務 | 穩定的溫度和轉矩 | 冷卻與環境 | 冷啟動優勢 |
| 重複高峰 | 溫度與降額 | 脈搏與恢復時間 | 單脈衝外推 |
| 生活暴露 | 磨損與漂移 | 負載譜與迴圈 | 僅限新單位密度 |
從一個定義的邊界計算節理密度
從所需的輸出轉矩、速度和時間歷史開始。選擇候選馬達、傳動比和驅動，然後在效率和電流電壓限制後估算輸出轉矩。將馬達、減速器、軸承、外殼、感測器、制動、驅動及專用熱硬體的質量加總。
計算獨立的峰值和連續值。在速度和溫度圖上重複計算。新增任務指標，如一個週期內的均方根轉矩，檢查再生相是否降低母線能量而不降低機械或熱應力。
有希望的數字可能會因積分細節而失敗
緊湊型馬達在與外殼結合不良時容易過熱。輕量化減速器在力矩負載下可能失真。編碼器位置可能掩蓋輸出端柔順性。電纜彎曲和密封會增加摩擦，主導小轉矩指令。
檢查氣隙、對準、預載、潤滑、緊韌體、聯結器體積和服務通道。測量組裝後的關節，因為整合誤差可能會抹消元件層面的優勢。記錄多個單元的製造差異。
輸出測試需要轉矩、速度和溫度三者共同考慮
開放動力機器人倡議的致動器硬體展示了馬達、皮帶減速、編碼器、軸承和結構如何組成一個轉矩控制模組。使用可比的輸出端測試，而非從馬達資料推斷模組。
儀器輸入電力、馬達和輸出位置、輸出轉矩、關鍵溫度以及控制器在同步時鐘上的限制。測試雙向、多速度和熱狀態。報告不確定性及硬體版本。
選擇能在機器人工作週期中存活的密度
獲勝的致動器同時滿足轉矩、速度、功率、剛性、反向驅動效能、熱量、壽命、噪音、封裝和服務要求。如果峰值密度較低，能提供更多連續轉矩或減少冷卻和保護硬體需求，則可能是更好的系統。
在排序候選方案前凍結定義。每次核算邊界發生實質性變化後重新計算，然後在代表性運動中驗證已安裝的關節。將最大轉矩視為帶有明確的進入與退出條件的限時操作狀態。
評估“機器人致動器轉矩密度：峰值、連續、質量和體積指標”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
- 確定輸出位置、質量邊界和體積邊界。
- 將峰值持續時間與連續熱執行區分開來。
- 包括傳動比、效率、速度和匯流排電壓。
- 計數外殼、軸承、感測器、制動和冷卻。
- 驗證組裝後的輸出在真實佔空比內。
常見問題
最高牛頓米/千克的致動器總是最好的嗎？
不會。速度、持續時間、冷卻、體積、剛性、反向驅動性、壽命以及計算的硬體邊界都會影響排名。
連續轉矩和額定轉矩是一樣的嗎？
不會自動。請閱讀製造商的定義、環境溫度、冷卻溫度、速度和允許溫度。
更高的減速比是否總是能提升轉矩密度？
不會。減速器在輸出速度、慣性、順應性和逆驅性變化的同時，質量會增加並損失。
人形機器人應該優先考慮質量還是體積密度？
兩者都可能影響；遠端移動質量影響動力學，而關節直徑、長度和佈線限制封裝。
轉矩密度是如何驗證的？
透過記錄的完全關節質量或體積和工作週期來測量輸出轉矩、速度和熱狀態。
效能邊界說明
轉矩密度宣告僅在宣告的輸出、持續時間、速度、溫度、冷卻以及質量或體積範圍內有效。在機器人級決策中使用元件規格前，請重新計算並測試完整的安裝關節。
