로봇 액추에이터의 토크 밀도는 같은 무게나 부피에서 얼마나 큰 토크를 내는지 보여 주는 지표입니다. 다만 모터 단품의 최대 토크를 질량으로 나눈 값만 비교하면 냉각 시간, 감속기, 베어링과 하우징이 빠집니다. 휴머노이드 관절에서는 연속 토크와 최대 토크의 지속 시간, 전체 관절 질량, 출력축 속도를 같은 조건으로 맞춰야 의미가 있습니다.
토크 밀도는 네 가지 값으로 나눠 읽어야 한다
질량 토크 밀도는 보통 토크를 질량으로 나눈 Nm/kg, 체적 토크 밀도는 토크를 부피로 나눈 Nm/L로 표현합니다. 같은 모터라도 무엇을 질량과 부피에 포함했는지에 따라 값이 크게 달라지므로 모터 단품, 감속 모듈, 완성 관절을 구분해야 합니다.
연속 토크 밀도는 열이 평형에 도달한 뒤 유지할 수 있는 출력이고 최대 토크 밀도는 짧은 시간 허용되는 피크 출력입니다. 보행처럼 반복 동작이 긴 로봇은 최대값보다 듀티 사이클에서 유지되는 연속값이 더 직접적인 설계 기준입니다.
모터의 토크가 관절 출력으로 바뀌는 길
전자기 토크에서는 권선 전류와 자속이 모터 축의 토크를 만듭니다. 감속에서는 감속비가 축 토크를 키우지만 속도·효율·반사 관성을 함께 바꿉니다. 구조 지지에서는 베어링과 하우징이 외력과 모멘트를 받아 출력축 정렬을 유지합니다.
열 방출에서는 권선과 드라이버의 손실이 하우징과 방열면을 통해 빠져나갑니다. 작업 출력에서는 실제 궤적의 속도·가속도·정지 시간이 연속 토크 한계를 결정합니다.
프레임리스 모터가 관절 안에서 차지하는 몫
프레임리스 모터는 별도 케이스와 축을 줄이고 로터·스테이터를 관절 하우징에 직접 넣어 부피를 아낄 수 있습니다. 대신 공극 정렬, 베어링 강성, 온도 센서 위치와 방열 경로를 로봇 설계자가 책임져야 합니다.

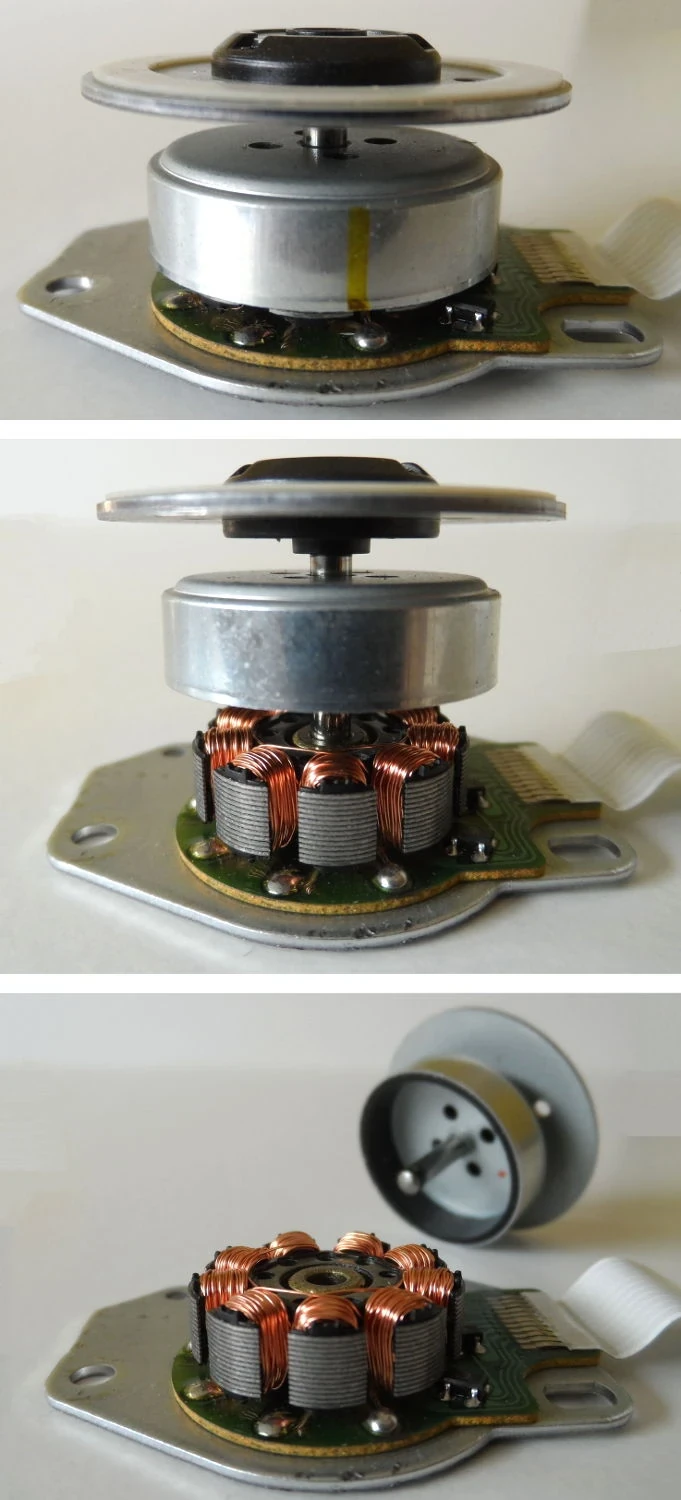

사진처럼 로터와 스테이터만 보면 모터 단품 질량은 작아 보입니다. 완성 관절에는 감속기·엔코더·브레이크·베어링·드라이버·케이블이 추가되므로 시스템 토크 밀도는 단품 수치보다 낮아지는 것이 보통입니다.
감속비를 높여도 토크 밀도가 무한히 커지지 않는 이유
전류 한계에서는 피크 토크는 인버터 전류와 자석·권선의 허용 범위에서 제한됩니다. 열 한계에서는 연속 토크는 동손과 철손이 방열 능력과 평형을 이루는 지점에서 정해집니다.
감속기 효율에서는 출력 토크는 감속비만큼 단순 증가하지 않고 마찰과 속도에 따른 효율 손실을 받습니다. 반사 관성에서는 큰 감속비는 모터 관성을 출력측에서 감속비 제곱으로 크게 보이게 해 충격 반응을 둔하게 만들 수 있습니다.
질량 기준과 부피 기준은 서로 다른 설계를 고른다
질량과 부피, 연속과 최대라는 두 축을 섞지 않고 구분하면 어떤 액추에이터가 실제 로봇에 유리한지 선명해집니다.
경량 보행 관절은 질량과 백드라이버빌리티가 중요하고, 좁은 팔목이나 손가락은 부피가 더 중요할 수 있습니다. 한 지표로 모든 관절을 줄 세우지 않는 이유입니다.
| 지표 | 계산 기준 | 잘 맞는 판단 | 주의할 점 |
|---|---|---|---|
| 연속 Nm/kg | 열 포화 뒤 토크 ÷ 전체 질량 | 보행·반복 작업 | 냉각과 주변 온도 고정 |
| 최대 Nm/kg | 짧은 피크 토크 ÷ 전체 질량 | 점프·충격 복구 | 허용 시간과 반복 간격 확인 |
| 연속 Nm/L | 연속 토크 ÷ 외형 체적 | 팔목·손·협소 관절 | 케이블과 방열 공간 포함 |
| 기계 출력 밀도 | 토크×각속도 ÷ 질량 | 빠른 동작과 전력 전달 | 속도별 효율 곡선 필요 |
사양표에서 반드시 같은 조건으로 맞출 값
사양표는 정격 전압과 권선 온도, 냉각 조건, 감속비와 포함 부품이 같아야 비교할 수 있습니다.
특히 최대 토크의 허용 시간이 빠져 있으면 피크 수치만으로 모터와 관절을 선택할 수 없습니다. 속도별 토크 곡선과 온도 상승 곡선을 함께 요구하는 편이 안전합니다.
| 확인 항목 | 필요한 값 | 왜 필요한가 | 오해하기 쉬운 부분 |
|---|---|---|---|
| 토크 | 연속·최대·허용 시간 | 실제 듀티 계산 | 정지 토크를 연속값으로 사용 |
| 속도 | 기저 속도·최대 속도 | 출력과 역기전력 확인 | 토크만 큰 저속 모듈과 혼동 |
| 열 | 권선 한계·주변 온도·냉각 | 연속 출력 결정 | 실험실 냉각 조건 누락 |
| 질량 | 모터·감속기·하우징 포함 범위 | 시스템 비교 | 단품 질량과 완성 관절 혼용 |
관절 토크 밀도를 계산하는 실제 순서
작업 토크 계산에서는 보행·들기·충돌 복구 궤적에서 관절별 토크와 속도 분포를 구합니다. 듀티 분리에서는 연속 구간과 피크 구간, 정지 냉각 시간을 시간축에 표시합니다. 후보 환산에서는 모터 토크를 감속비·효율·마찰을 거쳐 출력축 토크로 바꿉니다.
전체 질량 적용에서는 브레이크·엔코더·케이블과 필요한 하우징까지 포함합니다. 열 반복 시험에서는 가장 불리한 자세와 주변 온도에서 실제 작업 주기로 포화 여부를 봅니다.
숫자가 좋아 보여도 현장에서 무너지는 지점
단품 수치 비교에서는 모터만 가벼운 후보가 완성 관절에서는 큰 감속기와 하우징 때문에 무거워집니다. 피크 지속 시간 누락에서는 수초짜리 최대 토크를 수십 분 반복 작업에 적용해 과열됩니다. 감속기 효율 고정에서는 저속·고하중과 역구동에서 효율이 달라 실제 토크와 열이 어긋납니다.
케이블 열 누락에서는 좁은 관절 내부의 드라이버와 배선 손실이 모터 온도를 함께 올립니다. 공급 전압 차이에서는 서로 다른 버스 전압의 후보를 같은 출력 조건처럼 비교합니다.
시험 장치에서 확인해야 할 출력과 열
정적 토크에서는 출력측 로드셀로 토크 상수와 감속기 손실을 분리합니다. 속도별 효율에서는 여러 속도와 토크 점에서 전기 입력과 기계 출력을 측정합니다. 열 포화에서는 권선·드라이버·감속기 온도가 더 오르지 않을 때 연속 출력을 기록합니다.
피크 반복에서는 허용 시간과 휴지 시간을 바꾸며 보호 동작과 성능 저하를 확인합니다. 수명 후 재시험에서는 백래시·마찰·연속 토크 밀도가 내구 시험 뒤 얼마나 변했는지 비교합니다.
토크 밀도와 제어 성능이 연결되는 구조
토크 밀도는 제어기와 분리된 기계 숫자가 아닙니다. 전류 루프가 토크를 정확히 만들고 온도 추정기가 피크 시간을 제한하며, 궤적 계획기가 열과 전력 예산 안에서 동작을 배치해야 실제 성능이 나옵니다.

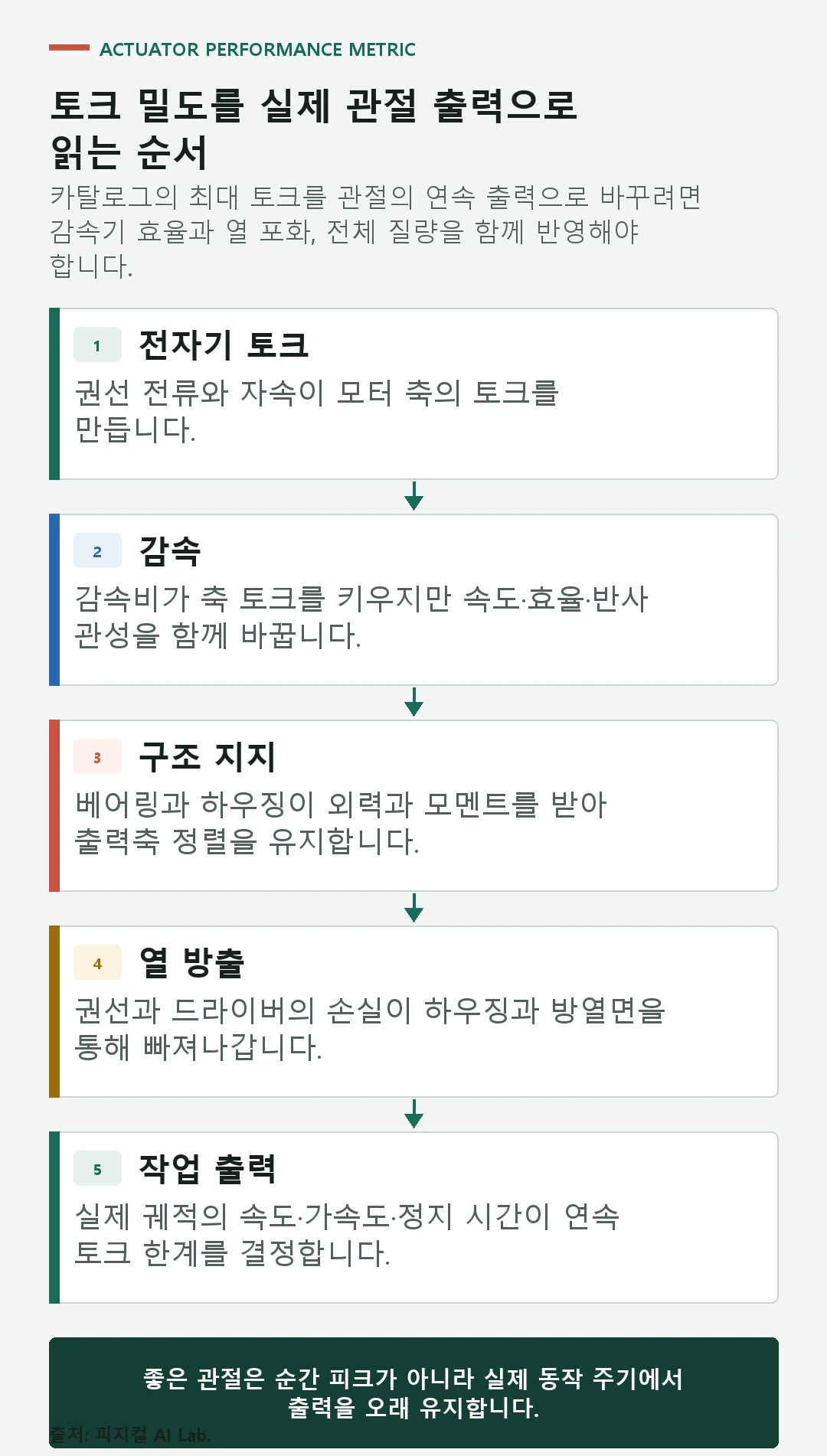

도식은 모터 카탈로그 값이 완성 관절의 유효 토크 밀도로 줄어드는 과정을 보여 줍니다. 이 흐름을 따라가면 어느 단계에서 질량과 손실, 열 한계가 추가됐는지 확인할 수 있습니다.
최대 토크를 연속 운전 값으로 오해하지 말아야 한다
토크 밀도가 높다고 충격 내성, 정밀도, 수명과 안전이 자동으로 좋아지는 것은 아닙니다. 얇은 기어와 작은 베어링으로 무게를 줄이면 변형과 피로 수명이 먼저 문제가 될 수 있습니다.
논문과 제조사 자료의 수치는 시험 온도, 전압, 냉각과 포함 질량이 다릅니다. 동일 조건으로 환산할 수 없는 값은 순위표로 합치지 않고 각 조건 안에서만 사용해야 합니다.
액추에이터 구조와 시험 글을 함께 읽는 방법
이 주제를 더 넓게 이해하려면 로봇 액추에이터 구조, 관절 액추에이터 성능 시험, 로봇 관절 열관리를 함께 읽는 편이 좋습니다. 각 글은 부품, 제어, 데이터 계층을 서로 다른 질문으로 나누어 설명합니다.
본문의 기술 범위는 다음 1차 자료를 기준으로 확인했습니다. Open Dynamic Robot Initiative 액추에이터 저장소은 모터·감속기·엔코더가 통합된 공개 관절 설계를 보여 줍니다. QDD 경량 고관절 액추에이터 연구은 토크 능력·백드라이버빌리티·대역폭을 같은 액추에이터 수준에서 비교합니다. MIT Mini Cheetah 설계 자료은 고토크 밀도 모터와 낮은 감속비를 결합한 관절 설계 근거를 제공합니다. 수치와 적용 범위는 각 자료의 시험 조건을 벗어나 일반화하지 않았습니다.
로봇 액추에이터 토크 밀도에서 자주 묻는 질문
Nm/kg가 가장 높으면 가장 좋은 액추에이터인가요?
아닙니다. 연속인지 최대인지, 모터 단품인지 완성 관절인지, 속도와 냉각 조건이 같은지부터 확인해야 합니다.
연속 토크와 정격 토크는 같은 말인가요?
자료에 따라 범위가 다를 수 있습니다. 정격의 온도·전압·냉각·시간 조건을 확인하고 열 평형에서 유지되는 값인지 봐야 합니다.
감속비를 높이면 토크 밀도도 항상 좋아지나요?
출력 토크는 커지지만 감속기 질량·효율 손실·반사 관성·백드라이버빌리티가 함께 바뀌므로 일정 지점 이후에는 불리할 수 있습니다.
휴머노이드에는 질량과 부피 중 무엇이 더 중요한가요?
다리처럼 이동 질량이 큰 관절은 질량이, 손목과 손가락처럼 공간이 제한된 관절은 부피가 더 강한 제약이 될 수 있습니다.
토크 밀도는 어떻게 시험하나요?
출력측 토크·속도와 전기 입력, 여러 위치의 온도를 실제 작업 주기로 측정하고 완성 관절 질량과 체적으로 나눕니다.
마지막 확인: 2026년 7월 25일. 공개 논문과 저장소의 성능 수치는 각 시험 조건에 한정됩니다. 특정 액추에이터의 안전 정격이나 수명을 인증하는 자료가 아닙니다.
