ロボット座標系と TF2：地図、オドム、ベース、ツール

TF2 正確な問いに答えています。ある座標系で特定の時刻に表現されたデータは、別の座標系でどのように表現できるのでしょうか?多くのジオメトリのバグは、実際にはフレームの同一性、変換方向、タイムスタンプ、またはどのコンポーネントが木のエッジを所有するかに関する意見の相違です。

モバイルロボットは、グローバル補正された地図フレームと局所的に連続したオドムフレームを分離し、センサー、マニピュレーター、ツールに接続base_linkことが多いです。マニピュレーターはフランジフレームとツール中心点フレームを追加します。それぞれのエッジには、責任ある出版社と擁護可能な物理的意味が必要です。

このガイドは ロボットキャリブレーションガイド や センサーフュージョンガイドと一緒にご利用ください。 TF2 変換を一貫して適用することはできますが、キャリブレーションやソース測定が正しいことを証明することはできません。

数字の前にフレーム、方向、時間を言ってください

すべての観測を、時刻tのフレームAで表される量として書く。次に、望む出力フレームBを指定します。この文はよくある誤りを防いでいます。すなわち、三数の位置を座標基底なしで意味のあるものとみなしたり、必要な変換の逆を適用したりすることです。

送信元でメッセージヘッダーを確認してください。可視化はデータを静かに固定フレームに変換し、元のアイデンティティを隠すことがあります。ログを通じてソースフレームとタイムスタンプを保持し、後の調査でセンサーエラーと変換エラーを区別できるようにします。

変換はフレーム間の表現を変える

剛体変換は回転と平行移動を組み合わせたものです。親から子への変換は、子のポーズを親に対して記述し、 TF2 慣例に基づくルックアップリクエストはデータの変換のためのターゲットフレームとソースフレームを指定します。例えば「カメラからベースへの移動」のような日常的な表現は、どの操作を意図しているか曖昧になることがあります。

印刷された四元数だけでなく、既知の点や軸で合成を確認してください。単位慣習、右手軸、回転表現は REP 103でまとめられています。四元数を正規化し、オイラー角を通じた繰り返し変換は避けましょう。

フレーム	典型的な意味	期待される行動	よくある誤り
地図	グローバル補正された世界参照	ローカライゼーション修正後に跳ねる可能性もあります	局所的な連続性のための利用
オドム	局所連続運動参照	長距離でのドリフト	グローバルに正確なものとして扱うこと
base_link	ロボットボディ参照	ロボットと共に動く	配置が一貫していなかった
センサー光学	測定軸の慣例	センサーマウントに固定	ハウジングと光学軸の混乱
tool0またはTCP	運用ツールポイント	マニピュレーターを使った動き	フランジをタスクポイントとして使う

局所的な連続性とグローバルな精度を分離する

標準的なモバイルフレーム関係では、マップがオドムの上に、オドムがbase_linkの上に配置されることが一般的です。局在化は、グローバルな証拠が得られれば地図からオドムへの更新を行うことができ、ホイール、視覚、慣性オドメトリは局所制御に用いられるオドムからbase_linkへの連続的な動きを提供します。

この分割により、グローバル補正でロボットをマップ上で移動させ、局所的に連続したオドム軌道に同じジャンプを挿入せずに済みます。 REP 105 は従来の意味を定義しています。プロジェクトは延長可能ですが、すべての消費者がその延長を共有しなければなりません。

TFを各子フレームが一つの親を持つツリーとして保つ

TF2 座標系の木を仮定しています。各子は一度に1つの親を持ち、接続されたフレーム間で一意の経路を生み出します。2つのノードが同じ子を公表すると、異なる推定値を表す場合でも変換が交互に現れたり、妥当に見えたりすることがあります。

親、子、パブリッシャー、静的または動的ステータス、更新率、真実の出典を一覧にした所有権表を作成します。名前空間はマルチロボットシステムに役立ちますが、接頭辞が責任の対立を解決するわけではありません。起動時に切断されたサブツリーや予期しないパブリッシャーを監視してください。

静的変換と動的変換は異なる所有者を持っています

静的変換とは、動作中に変化してはならない関係を表します。例えば、剛性センサーマウントや校正済みの工具アタッチメントなどです。動的変換は関節、可動運動、または進化する推定値を表現します。変化する関係を静的に公開すると、すべての下流結果にエラーがフリーズします。

標準的なCAD変換と校正済み変換は競合してはいけません。どちらが権威あるものかを決め、ハードウェア構成に合わせてバージョンを割り当てます。ツールチェンジャーが関係を変更した場合は、複数の有効なTCPを曖昧にするのではなく、ライフサイクル状態に基づいてアクティブなツールフレームを公開してください。

症状	最初のチェック	おそらくクラス	独立試験
フレームが欠損しています	出版社とネームスペース	ライフサイクルまたは発見	アクティブなエッジを点検してください
データが90度回転しました	光学的慣習	軸の不一致	変換単位軸
外挿誤差	メッセージ切手とトランスフォームスタンプ	クロックまたはバッファ	時間領域の比較
マップはジャンプしますが、オドムはスムーズです	マップ・トゥ・オドム所有者	期待局在補	両方の軌跡をプロットする
ツールが一貫して外れる	TCPとキネマティックキャリブレーション	幾何学的バイアス	独立した目標を測定する

時間はすべての動的変換の一部です

バッファTF2時間をかけて変換し、可能な限り補間を行います。バッファ外のリクエストは外挿誤差を生じます。最新の変換を求めることで、動作を実行できますが、特に動くロボットに関する実際には異なる時刻の測定値を組み合わせてしまいます。

センサーのハードウェア時間、ドライバースタンプ、ホストクロック、変換の公開時間を比較してください。コンピュータを同期し、クロックリセットやシミュレーション時間の処理方法を定義します。最大許容変換年齢は、便利なタイムアウトではなく、動作速度や空間誤差許容度から決定されるべきです。

光学フレームはボディフレーム軸に従いません

カメラの光学フレームは通常、多くのロボットボディフレームとは異なる軸方向を使用します。カメラハウジングはカラー、左イメージャー、右イメージャー、深度、アラインテッド出力のフレームも露光できます。似た名前が同じ起源や軸を意味するわけではありません。

ドライバーのフレーム定義を読み取り、変換された基底ベクトルを検査します。点群が横向きに見える画像が正しい場合は、キャリブレーションを変更する前に光学フレームの慣例とメッセージのframe_idを確認してください。カメラの物理的な写真だけでは、ソフトウェアフレームツリーの正確な様子を明らかにすることはできません。

工具枠は実際の作業ポイントを表しるべきです

ロボットフランジフレームは機械的インターフェースを記述します。ツール・センター・ポイント・フレームは、作業に使用される点と向きを表します。グラップアプローチ、溶接方向、力制御軸は、それぞれアクティブツールに明確に連結されたフレームを必要とする場合があります。

複数のポーズを使ってTCPをキャリブレーションし、独立したターゲットで検証します。変換は構文的に正しいものの、ツール長がバイアスを持つことがあります。工具の識別、校正結果、取り付け検証をまとめて保管し、グリッパーを交換しても古い作業フレームが残らないようにしましょう。

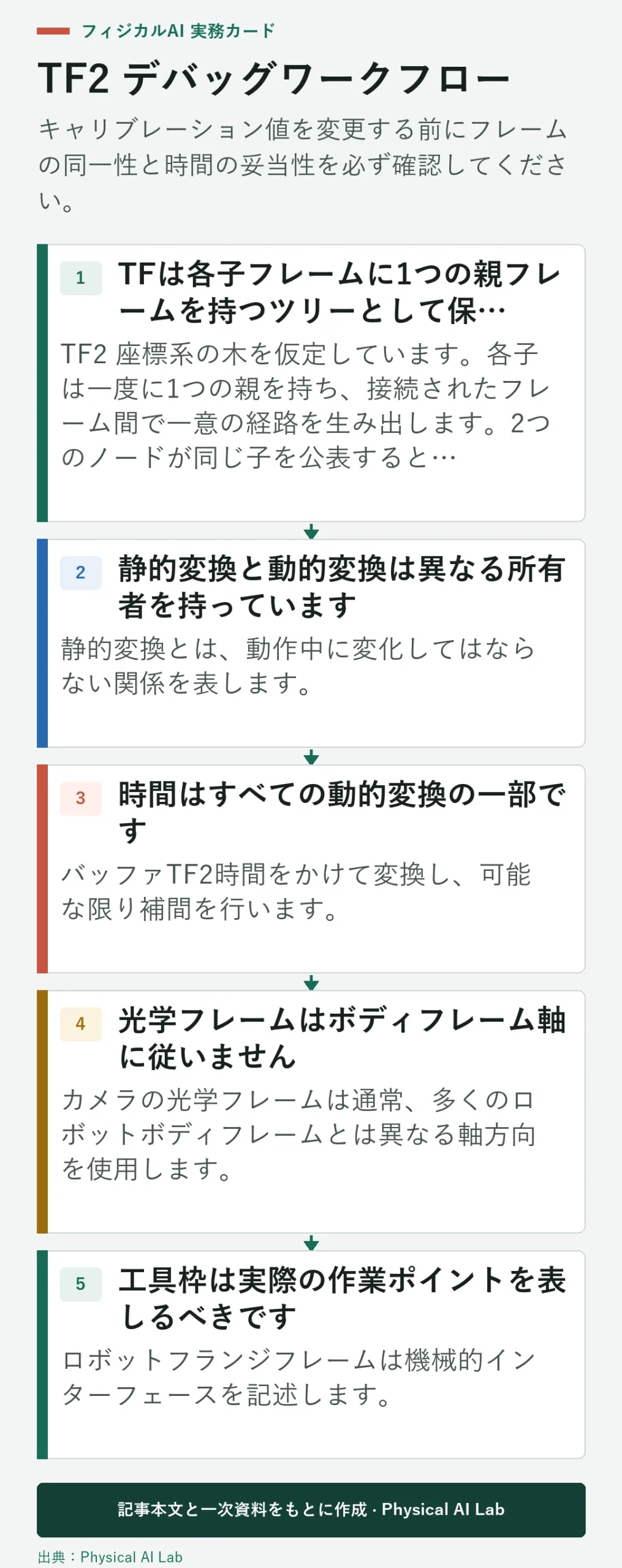

存在、経路、方向、時間、値をデバッグ

まずは、ソースフレームとターゲットフレームが存在し、1つの接続パスがあるかを確認しましょう。次にパスとパブリッシャーを確認し、意図した検索方向を指定し、時間の可用性を確認し、その後に数値値を評価します。この順序は、名前やタイムスタンプの誤りを補正するためのキャリブレーション調整を回避します。

デプロイ TF2 ROSブランチから検査ツール、ツリーダイアグラム、エコーコマンドを活用してください。 Jazzy TF2 APIのドキュメント は、木構造と座標規則の仮定を裏付けています。故障したセンサーメッセージで短いトランスフォームトレースを保存してください。

マルチロボットシステムには明確なグローバル権限が必要です

各ロボットに独自のベース、センサー、ツールフレームを与えましょう。フリートが1つの地図を共有するか、各ロボットごとに地図を管理するか、またはそれらをつなぐサイトフレームを使うかを決めます。マップ間の変換は不確実性のある登録推定値と所有者を意味します。単なる命名の便宜上の問題ではありません。

ロボットの再起動や再ローカライゼーションを、グローバルエッジを古くすることなく処理できます。データがロボット間を通過する際は、元のフレーム、タイムスタンプ、マップバージョンを保持してください。ネットワーク遅延やクロックオフセットは、エージェント間の空間的な不一致のように見えることがあります。

独立した実機で得た検証データで幾何学を検証する

測定されたオフセット、既知のターゲット、複数の向きを用いて静的変換をテストします。制御された動作中および再起動後に動的変換をテストしてください。局所化については、地図とオドムの両方の軌道を比較してください。ツールやカメラについては、キャリブレーション時に使われなかった検証ポーズを予約してください。

再現性と絶対的な正確さを切り離し、不確実性を記録しましょう。クリーンなTFツリーは正確さではなく、接続性を証明します。 ロボットレイテンシガイド は、移動シーン誤差が空間キャリブレーション自体ではなく遅延知覚から生じる場合に有用です。

TF2をバージョン管理されたインターフェースコントラクトとして動作させる

文書のフレーム名、意味、軸の慣習、親子の所有権、更新率、クロックソース、キャリブレーションバージョンなどが含まれます。重複する子、必要な経路の欠落、古びた変換、そして継続的統合や起動時に不自然な規模の自動チェックを追加しましょう。

グラフ構造を実数の幾何学に結びつけた受け入れチェックリストを使いましょう。これにより、ソフトウェア、センサー、ツールの変更で調整された行動がレビュー可能になります。

• ソースフレーム、ターゲットフレーム、タイムスタンプを定義します。
• すべての子フレームに1つのパブリッシャーを割り当てます。
• 静的キャリブレーションと動的推定を分けましょう。
• 既知の形状で光学軸や工具軸をテストします。
• ハードウェアとクロック設定でツリーをバージョン化します。

よくある質問

なぜマップとオドムの両方が必要なのでしょうか？

地図はグローバルな一貫性を提供し、オドムは局所的な連続性を提供します。局所化補正は、局所的なオドメトリーの跳躍を強制することなく、マップからオドムへ変更できます。

より大きな TF2 バッファは外挿誤差を修正しますか？

要求されたタイムスタンプが正当に保持される場合のみです。時計の不一致、将来のスタンプ、過度なパイプライン遅延は別途修正が必要です。

すべての固定された関係はstatic_transform_publisherを使うことができるのでしょうか？

アクティブ構成で固定された関係のみが有効です。関節、工具交換、推定動作には適切な動的な所有者が必要です。

なぜ点雲は画像が正しく見えるのに回転しているのでしょうか？

点群は異なる軸を持つ光学フレームを使用する場合もあれば、そのframe_idがビューアが適用した変換と一致しない場合もあります。

TFツリーにはフィードバック補正用のループを含めることはできますか？

いいえ。 TF2 木を期待している。推定フィードバックは、2つ目の親パスを作らずに所有された辺(例えばマップからodomへのエッジ)の値を更新すべきです。

座標変換証拠境界

TF2 変換、保存、アプリケーションを提供します。校正精度、クロックの妥当性、推定量の正確性を確立するものではありません。独立した物理的・時系列データで検証。
