TF2 回答了一个精确的问题：如何将在特定时刻以一个坐标系表示的数据转换到另一个坐标系？许多表面上的几何错误实际上是关于帧身份、变换方向、时间戳或哪个组件拥有树中边的分歧。
移动机器人通常将经过全局校正的 map 坐标系与局部连续的 odom 坐标系分开，再把 base_link 连接到传感器、机械臂和工具。机械臂还会增加法兰坐标系和工具中心点坐标系。每条边都需要一个明确负责的发布节点和可解释的物理含义。
将此指南与 机器人校准指南 及 传感器融合指南一起使用。 TF2 可以持续应用变换，但无法证明校准或源测量的正确性。
在讨论数值前明确坐标系、方向和时间
将每个观测值写为在时间t的A坐标系中表达的量。然后陈述期望的输出坐标系B。这句话避免了一个常见错误：将三数位置视为有意义而没有其坐标基底，或应用所需变换的逆。
检查源端的消息头。可视化可以静默地将数据转换为固定帧并隐藏原始身份。通过日志保留源帧和时间戳，以便后续调查能区分传感器错误和转换错误。
变换是在帧之间改变表示
刚体变换由旋转和平移组成。按 TF2 约定，父坐标系到子坐标系的变换描述子坐标系相对于父坐标系的位姿；查找请求则要指定用于变换数据的目标坐标系和源坐标系。像“相机到基座”这样的口语说法，可能无法明确所指的具体运算方向。
用已知点或轴检查合成，而不仅仅是终端打印的四元数。单位约定、右手轴和旋转表示法在 REP 103中有总结。归一化四元数，避免通过欧拉角反复转换。
| 坐标系 | 典型含义 | 预期行为 | 常见错误 |
|---|---|---|---|
| map | 经过全局校正的世界参考 | 定位校正后可能跳变 | 用于局部连续性 |
| odom | 局部连续运动参考 | 长距离漂移 | 将其视为全局准确 |
| base_link | 机器人身体参考 | 与机器人一起移动 | 放置不一致 |
| 传感器光学 | 测量轴约定 | 固定在传感器支架上 | 混淆外壳轴与光学轴 |
| tool0 或 TCP | 操作工具点 | 随机械臂运动 | 使用法兰作为任务点 |
将全局准确性与局部连续性分离
标准的移动机器人坐标系关系通常把 map 置于 odom 之上，并把 odom 置于 base_link 之上。全局证据到来时，定位系统可以更新 map 到 odom 的变换；轮式、视觉或惯性里程计则提供局部控制所需的连续 odom 到 base_link 运动。
这种划分使得全局校正可以在 map 坐标系中移动机器人，而无需在局部连续的 odom 轨迹中插入相同的跳跃。 REP 105 定义了约定含义。项目可以扩展它们，但所有使用这些坐标系的模块都必须共享该扩展。
保持TF树结构，并确保每个子坐标系只有一个发布源
TF2 假设一棵坐标帧树。每个子节点一次只有一个父节点，从而在连接帧之间产生唯一的路径。两个节点发布同一个子节点，可以使变换交替出现，或者在表示两个不同估计值时看起来合理。
创建一个所有权表，列出父、子、发布者、静态或动态状态、更新率和真实来源。命名空间有助于多机器人系统，但前缀并不能解决责任冲突。启动时监控断开的子树和意外发布者。
静态和动态变换有不同的所有者
静态变换表示运行期间不应改变的关系，例如刚性传感器支架或已校准的工具附件。动态变换表示关节、移动平台运动或随时间变化的估计。把会变化的关系发布为静态变换，会把错误固化到所有下游结果中。
标称的CAD变换和校准后的变换不应相互竞争。确定哪一种是基准来源，并根据硬件配置纳入版本管理。如果工具更换器改变了关系，应根据生命周期状态发布活跃工具框架，而不是让多个看起来有效的TCP保持模糊。
| 症状 | 第一次检查 | 可能原因 | 独立测试 |
|---|---|---|---|
| 坐标系缺失 | 发布者与命名空间 | 生命周期或发现 | 检查活动边 |
| 数据旋转了90度 | 光学惯例 | 轴向不匹配 | 用单位轴检验变换 |
| 外推误差 | 消息与变换的时间戳 | 时钟或缓冲区 | 比较时间域 |
| map 跳变，但 odom 平滑 | map→odom 变换的发布节点 | 预期定位校正 | 绘出两条轨迹 |
| 工具经常失误 | TCP与运动学校准 | 几何偏置 | 测量独立目标 |
时间是每个动态变换的一部分
TF2 会按时间缓存变换，并在可能时进行插值。请求的时间若落在缓冲区范围之外，就会产生外推错误。请求最新变换或许能让操作继续运行，却可能把来自不同物理时刻的测量组合在一起；移动机器人尤其需要警惕这一点。
比较传感器硬件时间、驱动程序时间戳、主机时钟和变换发布时间。同步各计算机，并定义如何处理时钟复位或仿真时间。变换时间戳相对于使用时刻的最大允许滞后，应由运动速度和空间误差容限决定，而不是由方便设置的超时时间决定。
光学坐标系不采用机体坐标系的轴向约定
相机光学坐标系通常采用与许多机器人机体坐标系不同的轴向。相机设备还可能提供彩色、左成像器、右成像器、深度和对齐输出等多个坐标系。名称相似并不表示原点或轴向相同。
读取驱动程序的坐标系定义，并检查变换后的基向量。如果图像看起来正常而点云却横向偏转，应先检查光学坐标系约定和消息的 frame_id，再考虑更改校准。相机的实物照片无法说明软件坐标系树的确切结构。
工具框架应代表真实的任务点
机器人法兰框架描述机械接口；工具-中心-点框架描述任务所用的点和方向。抓取方法、焊接方向和力控制轴可能都需要与活动工具关联的明确框架。
使用多姿态校准TCP，并在独立目标上进行验证。变换可以语法正确，但工具长度有偏差。将工具身份、校准结果和安装验证合并在一起，避免更换夹持器时保留旧的任务框架。

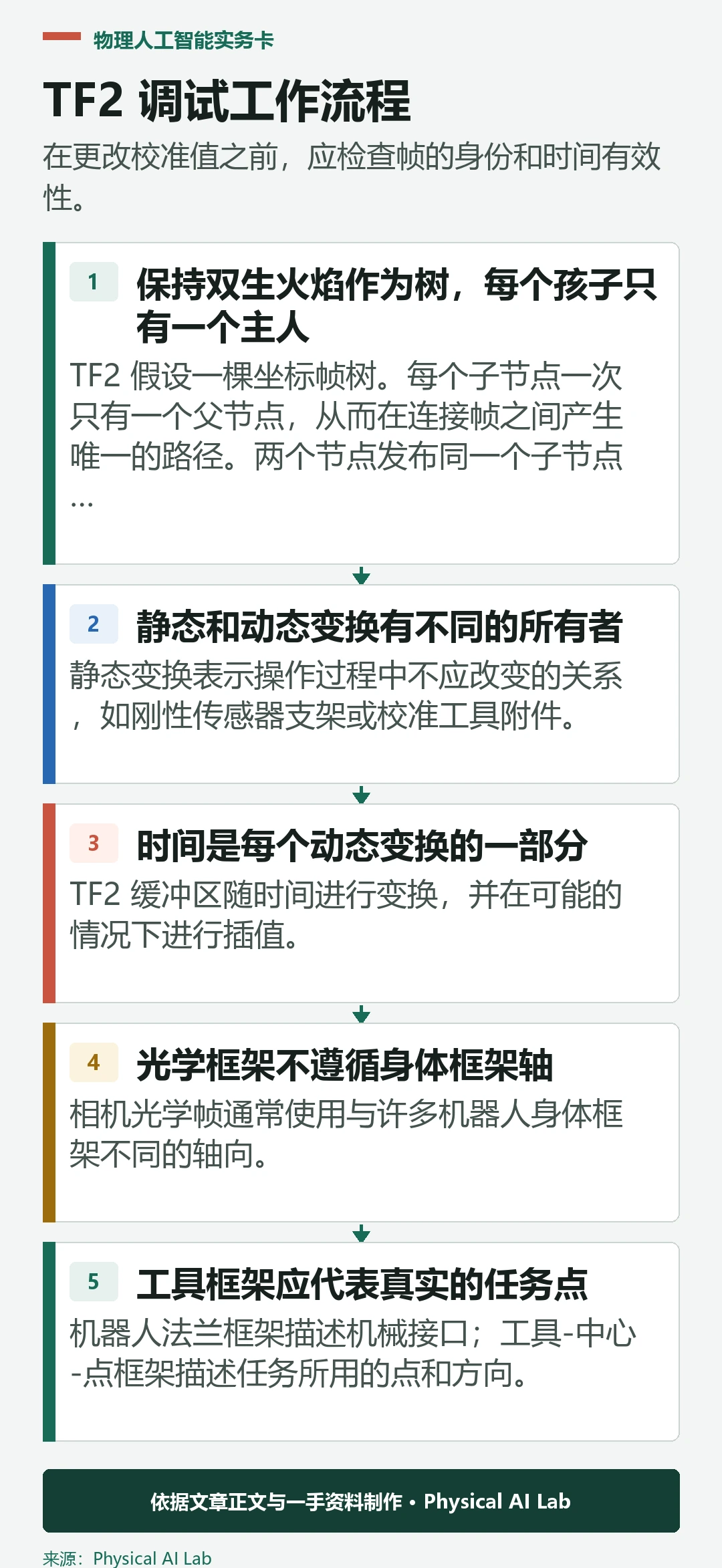

按存在性、路径、方向、时间和值的顺序调试
首先确认源帧和目标帧的存在，并且有一条连接路径。接着检查路径和发布者，说明预期的查找方向，验证时间可用性，然后才评估数值。此顺序避免了调整校准以补偿命名或时间戳错误。
使用已部署 ROS 版本中的 TF2 检查工具、树状图和 echo 命令。 Jazzy TF2 API 文档 说明了树结构和坐标约定。连同发生故障时的传感器消息保存一段短变换轨迹。
多机器人系统需要唯一且明确的全局变换来源
为每个机器人设置唯一的基座、传感器和工具坐标系。应明确车队是共享一张 map、为每个机器人维护独立 map，还是使用一个连接这些 map 的场站坐标系。map 之间的变换意味着存在带不确定性的配准估计及其责任方，而不仅是命名上的便利。
处理机器人重启和重新定位时，不得留下陈旧的全局变换边。数据在机器人之间传递时，应保留其原始坐标系、时间戳和 map 版本。否则，网络延迟和时钟偏移可能看起来像机器人之间的空间不一致。
用独立的物理证据验证几何形状
使用实测偏移、已知目标和多种方向测试静态变换；在受控运动期间及重启后测试动态变换。对于定位，应比较 map 和 odom 中的轨迹；对于工具和相机，应保留校准时未使用的验证位姿。
将重复性与绝对准确性分离，记录不确定性。结构清晰的 TF 树证明的是连通性，而非正确性。当移动场景误差可能来自感知延迟而非空间校准本身时，机器人 延迟指南 可用于判断。
将 TF2 作为版本化的接口契约运行
记录坐标系名称及含义、轴向约定、父子关系的责任方、更新频率、时钟源和校准版本。在持续集成和启动过程中加入自动检查，以发现重复的子坐标系、缺失的必要路径、过时的变换和不合理的数值幅度。
使用一份把图结构与真实几何联系起来的验收清单，使坐标行为在软件、传感器和工具变更时仍可审查。
评估“机器人坐标系与TF2：map、odom、base与工具”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。
- 定义源帧、目标帧和时间戳。
- 为每个子坐标系指定唯一发布节点。
- 将静态校准与动态估计分开。
- 测试已知几何形状的光学轴和工具轴。
- 随硬件和时钟配置对 TF 树进行版本控制。
常见问题
为什么同时需要 map 和 odom？
map 提供全局一致性，odom 提供局部连续性。定位校正可以改变 map 到 odom 的变换，而不会迫使局部里程计发生跳变。
更大的 TF2 缓冲区能解决外推错误吗？
只有当问题确实是缓存历史过短，而请求的时间本来就应包含在保留范围内时，扩大缓冲区才可能解决。时钟不一致、未来时间戳和过长的处理流水线延迟需要分别修正。
每段固定关系都能用static_transform_publisher吗？
只有在当前配置下保持固定的关系才可以。关节运动、运行中变化的工具关系和估计运动都需要合适的动态发布节点。
为什么点云会旋转，而图像看起来是正确的？
点云可能使用不同轴的光学框架，或者其frame_id与观察者施加的变换不匹配。
TF树能包含用于反馈修正的环吗？
不可以。TF2 要求坐标系关系构成一棵树。估计器反馈应更新由其负责的边，例如 map 到 odom 的变换，而不能创建第二条父路径。
坐标变换证据边界
TF2 提供变换的存储与应用，但不能证明校准精度、时钟有效性或估计器正确性；这些属性需要用独立的物理和时间证据验证。
