機器人直流母線電壓決定了電流承載給定功率的量，同時還設定馬達轉速裕度、驅動額定值、再生過壓、絕緣、聯結器、保護和維護流程。設計變數是一個電壓範圍，而不僅僅是 24 伏或 48 伏的名稱。
定義放電結束和負載下沉時的最低電壓、正常工作範圍、最大充電電壓以及最高的再生或故障瞬態。每個馬達驅動器、轉換器、電容器、聯結器和測量電路必須在該範圍內安全工作或失效。
將本指南與 類人動力結構指南 及 馬達尺寸指南一起使用。請讓合格的電氣和安全工程師批准最終系統。

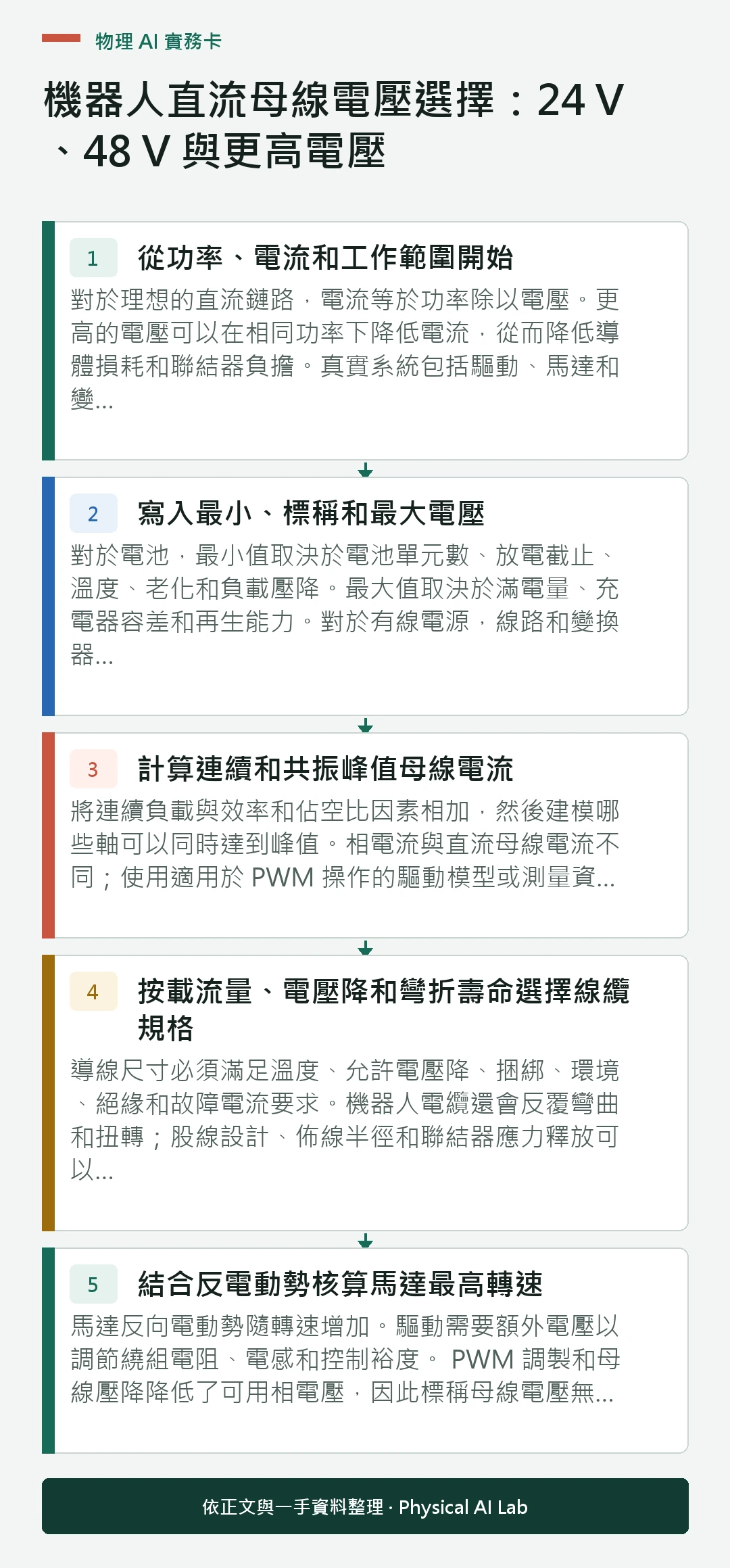

從功率、電流和工作範圍開始
對於理想的直流鏈路，電流等於功率除以電壓。更高的電壓可以在相同功率下降低電流，從而降低導體損耗和聯結器負擔。真實系統包括驅動、馬達和變換器的損耗，以及瞬態和重發負載。
德州儀器機器人馬達驅動簡報展示了高效機器人驅動的設計考慮。使用目前的元件資料，而非假設名義生態系統會自動適應母線範圍。
寫入最小、標稱和最大電壓
對於電池，最小值取決於電池單元數、放電截止、溫度、老化和負載壓降。最大值取決於滿電量、充電器容差和再生能力。對於有線電源，線路和變換器容差仍會形成電壓範圍和瞬態變化。
將這些數值歸入一個功率規格中。說明哪些功能必須以最低電壓執行，哪些功能可能會降壓，哪些保護作用在最大電壓下。避免選擇標稱電壓加上未公開百分比的電容或驅動器。
| 公交點 | 主要原因 | 設計問題 | 證據 |
|---|---|---|---|
| 最低限度 | 放電與負載下沉 | 所需的轉矩速度還能持續嗎？ | 帶載電壓曲線 |
| 名義上 | 正常源態 | 電流和效率如何？ | 工作比模型 |
| 最大充電量 | 電池和充電器限制 | 所有部件都能容忍嗎？ | 充電器規格 |
| 再生極大值 | 制動能量 | 能量在哪裡被吸收？ | 減速測試 |
| 故障瞬態 | 電感與中斷 | 保護夾會安全嗎？ | 瞬態捕獲 |
計算連續和共振峰值母線電流
將連續負載與效率和佔空比因素相加，然後建模哪些軸可以同時達到峰值。相電流與直流母線電流不同；使用適用於 PWM 操作的驅動模型或測量資料。包括計算器、感測器、制動器和輔助轉換器。
構建正常、最壞任務、恢復和故障場景。基於新增每個獨立目錄峰值的設計可能過大，而積極多樣性因子在協調運動時可能會觸發匯流排。為機器人軌跡的巧合辯護。

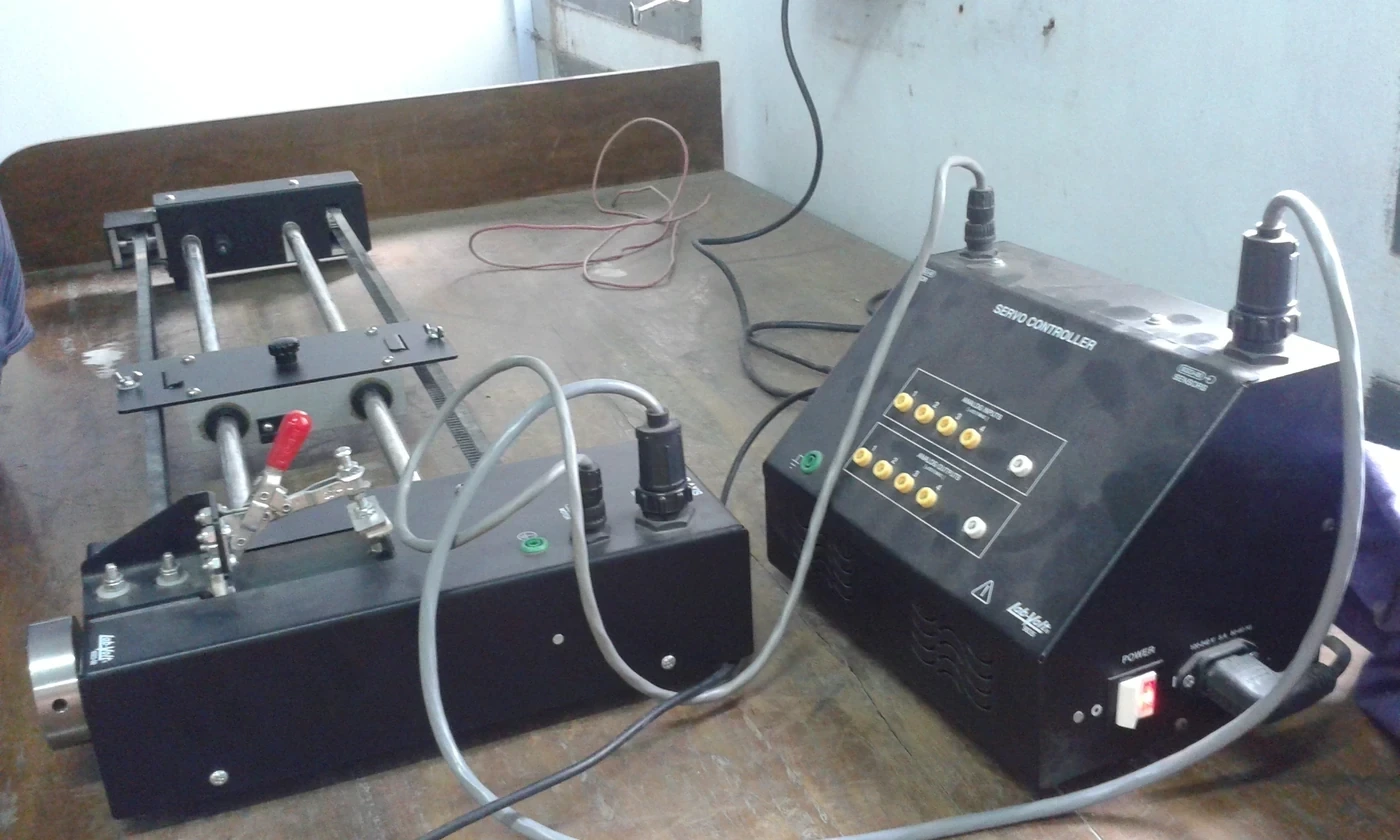

按載流量、電壓降和彎折壽命選擇線纜規格
導線尺寸必須滿足溫度、允許電壓降、捆綁、環境、絕緣和故障電流要求。機器人電纜還會反覆彎曲和扭轉；股線設計、佈線半徑和聯結器應力釋放可以決定穩定載流量之前的壽命。
計算往返降落，並在熱浸後峰值負載時測量。有意分配電容和區域性轉換。更高的母線電壓可能降低電流，但不允許在不檢查絕緣、機械耐久性和保護協調的情況下使用更小的電纜。
結合反電動勢核算馬達最高轉速
馬達反向電動勢隨轉速增加。驅動需要額外電壓以調節繞組電阻、電感和控制裕度。 PWM 調製和母線壓降降低了可用相電壓，因此標稱母線電壓無法直接等同於馬達轉速能力。
圖中要求在最低母線電壓和最差繞組溫度下達到轉矩轉速點。如果選定的馬達繞組或比需要更高電壓，應更換繞組、齒輪、速度分佈或母線結構，而不是依賴短暫的超衝。
| 選項 | 典型優勢 | 主要權衡 | 必須驗證 |
|---|---|---|---|
| 24 V 型 | 寬廣低功率輔助器 | 大功率時大電流 | 落差與聯結器加熱 |
| 48 V 型 | 低電流與常見機器人生態系統 | 更高分量和服務邊界 | 滿電和最大再生 |
| 更高的電壓 | 進一步的電流降低和速度裕量 | 隔熱、保護與通行 | 適用電壓分類 |
| 分體公交車 | 隔離雜訊或敏感負載 | 更多轉換器和故障路徑 | 接地與故障傳播 |
| 本地轉換 | 短低壓路徑 | 分散式熱量與控制 | 啟動與關機序列 |
用 24V 電壓，功率和降落都可控
24V 級母線可以簡化與多種工業控制、感測器和制動的整合。對於小軸和短電纜，電流和損耗可能保持合理。隨著總功率的增加，電流、銅、聯結器和電壓降迅速上升。
不要僅憑熟悉度選擇 24 伏。執行完整的機器人峰值和連續計算，包括低電池電壓。檢查高速馬達電壓和驅動電流是否保持在同一工作點。
把 48 V 視為工程權衡，而不是預設選擇
48 伏級架構通常能減少電流，同時保留龐大的移動機器人元件生態系統。電池滿載電壓可大幅高於 48 伏，因此每個元件都必須根據實際最大值和瞬態進行額定。
評估聯結器觸控保護、預充電、隔離監測（如有）、斷開器及維修培訓。系統的監管和安全分類不僅取決於標籤，還可能因環境和標準而異。
辨識電壓升高時系統邊界的變化
大型機器人或高速軸可能受益於更高的直流電壓，但絕緣協調、間隙、爬行、放電時間、外殼、互鎖和合格服務要求更高。故障能量和電弧行為需要明確分析。
選擇電壓時，應在架構和生命週期審查後再決定。較低的電流估算不足以成為充分理由。記錄適用於正常使用、充電、運輸、維護及損壞狀態的電氣和機械需求。
管理再生制動能量
在減速或重力輔助運動中，驅動可以將能量返回母線。電池可能吸收部分能量，但受限於充電限制，而電源則可能不會。匯流排電容、制動電阻、主動前端或運動協調可以限制過電壓。
計算最壞同時制動時的能量和功率，然後在高電荷狀態和最小負載下測試。記錄峰值電壓和保護序列。突然失去轉矩的過電壓跳閘可能產生次級機械危害。
主軌和輔助軌分離，避免隱藏故障
當其所需電壓或雜訊耐受性與主驅動匯流排不同時，使用直流/直流轉換器進行計算、感應、通訊和制動。定義接地、隔離、啟動、關機和反向能量行為。共享轉換器可能成為單點故障。
測試開關雜訊、變換器故障和電壓低下。確定哪些輔助功能必須保持足夠長時間以停止、記錄和通訊。有意識地控制卡滯和放電，而非依賴偶發電容。
協調元件等級和防護
檢查半導體、電容器、熔斷器、接觸器、聯結器、電流感測器和 PCB 是否存在連續電壓、瞬態電壓、電流、溫度和故障能量。保護裝置需要中斷容量和協調，以確保預定器件先開通。
TI 移動機器人應用概述可以幫助辨識子系統邊界，但選定的部件和保護必須根據實際架構和標準進行驗證。
用佔空比測試和故障測試來完成選擇
儀器電源電壓、分支電流、母線電流、驅動極限、馬達轉速、溫度及代表性任務中的再生峰值。測試低源電壓、滿電、緊急減速、軸故障、聯結器脫落和轉換器重啟。
儲存計算、元件版本、韌體限制和結果。使用釋出清單。
評估“機器人直流母線電壓選擇： 24 V、 48 V 及以上”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
- 指定最小電壓、正常電壓、充電電壓和再生電壓。
- 建模連續且重合的峰值功率。
- 核算佈線壓降、彎折壽命和聯結器溫度。
- 驗證最小匯流排電壓下的轉矩轉速裕度。
- 測試再生、故障、放電和服務控制。
常見問題
48 伏機器人總是比 24 伏機器人更高效嗎？
不行。較低的電流可以減少導體損耗，但轉換器、驅動器、馬達、工作週期和架構決定了整體效率。
48 伏馬達是否必須用 48 伏匯流排？
不。馬達和驅動能力取決於完整的工作範圍、繞組、速度、 PWM 裕度和供應商限制。
高電壓的電纜總是能用更細的線嗎？
不是。電流、電壓降、絕緣、彈性壽命、故障電流和保護仍然決定電纜的選擇。
需要多少再生電壓裕度？
計算並測量最差的源、電荷狀態、制動能量和吸收路徑；沒有通用百分比適用於所有系統。
低電壓能消除電池安全問題嗎？
不。儲存的能量、短路電流、化學物質、充電、熱傳播和服務危害依然存在。
電力電子與服務安全邊界
直流母線設計即使在相對較低的標稱電壓下也可能暴露危險能量。應用電流供應商資料、相關標準以及合格電氣和安全審查。
