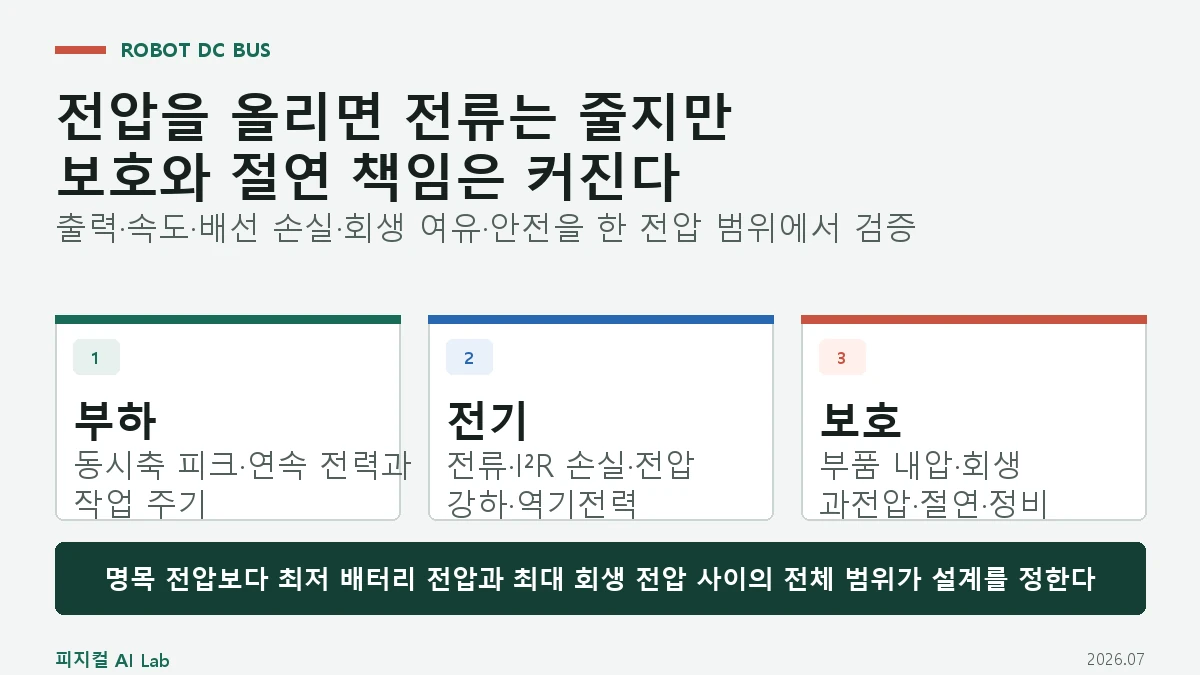

로봇 DC 버스 전압은 모터 정격 숫자만 보고 고르면 안 됩니다. 같은 전력을 더 높은 전압으로 보내면 전류와 배선 손실은 줄지만 부품 내압, 회생 과전압, 절연과 정비 위험이 커집니다. 작업 주기의 전력·속도·배선·안전 조건을 24V와 48V 이상 후보에 대입하는 순서를 정리합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
DC 버스 전압은 같은 전력을 얼마나 큰 전류로 보낼지 정한다
전기 출력은 대략 전압과 전류의 곱이므로 같은 전력을 전달할 때 버스 전압을 높이면 필요한 전류는 줄어듭니다. 전류가 줄면 배선과 커넥터의 전압 강하, I²R 손실과 발열을 낮출 수 있습니다.
하지만 전압만 올리면 끝나는 문제가 아닙니다. 휴머노이드 전력 구조 글이 BMS부터 관절까지 전체 경로를 다룬다면, 이 글은 그 경로에 공통으로 적용할 DC 버스 전압 범위를 정하는 계산에 집중합니다.

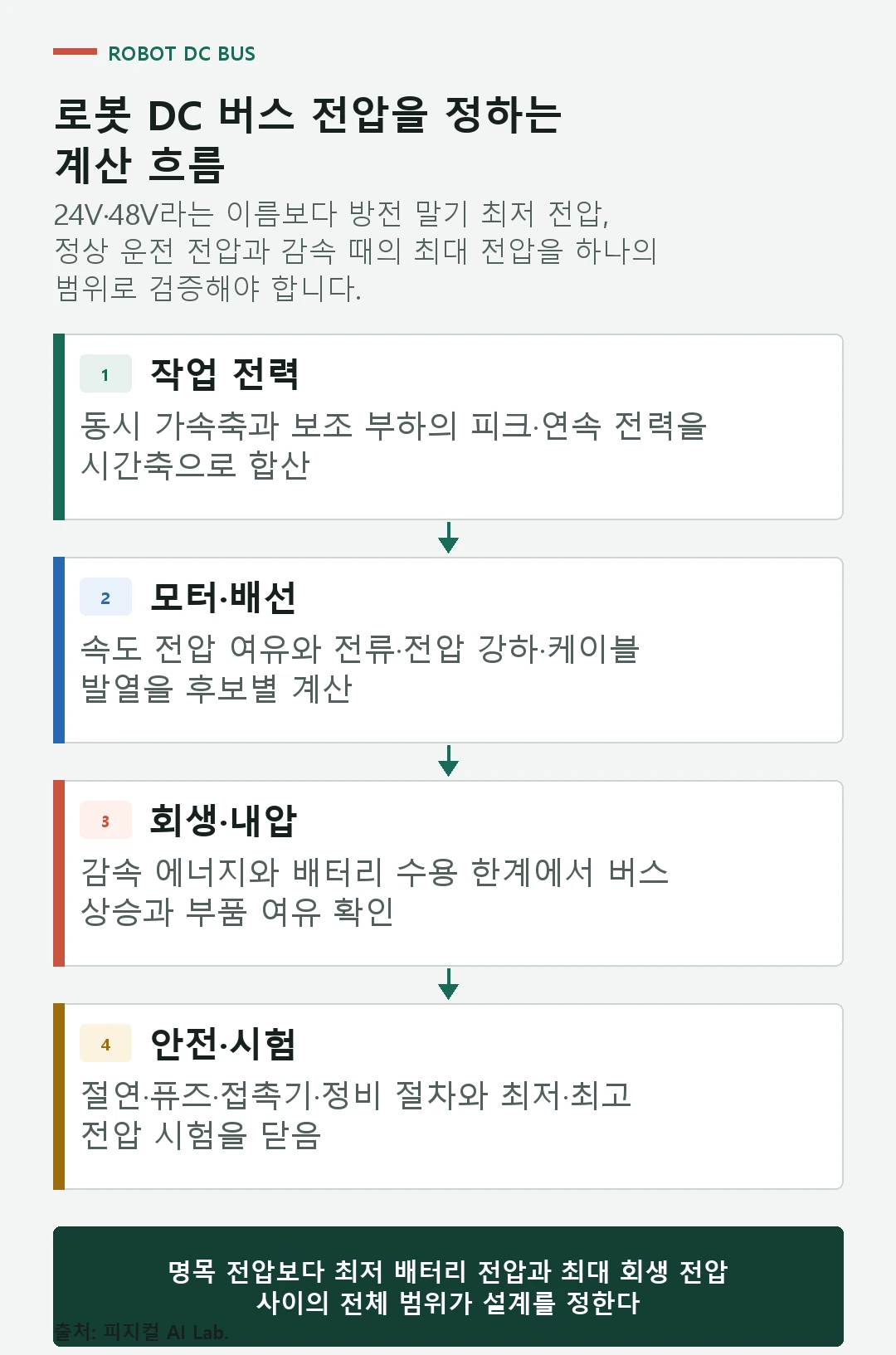

명목 전압보다 최저·정상·최대 버스 범위를 먼저 적는다
48V 팩도 충전 상태, 부하 전류와 셀 온도에 따라 단자 전압이 움직입니다. 설계 입력에는 방전 말기와 피크 부하의 최저 전압, 정상 전압, 완전 충전과 회생 시의 최대 전압을 각각 넣습니다.
드라이브와 DC/DC, 커패시터, 접촉기와 센서는 이 전체 범위에서 동작해야 합니다. 명목값만 부품 정격과 비교하면 회생 순간이나 충전 직후에 과전압 여유가 사라질 수 있습니다.
연속 전력과 동시축 피크 전력을 버스 전류로 환산한다
보행 로봇은 여러 관절이 동시에 가속하고 상체 컴퓨터와 센서도 전력을 씁니다. 각 축의 기계 출력과 드라이브 효율, 보조 부하를 시간축으로 합산해 연속 버스 전류와 짧은 피크 전류를 분리합니다.
관절 단품의 토크·속도 프로파일은 로봇 모터 용량 선정 글에서 구합니다. 버스 계산에서는 여러 축의 피크가 실제로 겹치는지와 배터리 내부저항 때문에 최저 전압이 얼마나 내려가는지까지 반영합니다.
| 비교 항목 | 낮은 전압 버스 | 높은 전압 버스 |
|---|---|---|
| 같은 전력의 전류 | 더 큼 | 더 작음 |
| 배선 I²R 손실 | 전류 때문에 커지기 쉬움 | 케이블 단면을 줄일 여지 |
| 모터 고속 여유 | 역기전력에 빨리 접근 | 같은 권선에서 전압 여유 증가 |
| 보호·정비 | 상대적으로 단순 | 내압·절연·차단 책임 증가 |
배선 단면은 허용 전류뿐 아니라 전압 강하와 반복 굽힘으로 정한다
케이블 저항에 전류를 곱하면 전압 강하가 되고 전류 제곱에 저항을 곱하면 발열이 됩니다. 긴 팔과 다리 끝으로 큰 전류를 보내면 모터 단자에서 실제로 받는 전압이 버스보다 낮아집니다.
전압을 올려 전류를 낮추면 구리 단면과 질량을 줄일 수 있지만 얇은 케이블은 반복 굽힘 수명과 단락 보호 조건을 다시 검토해야 합니다. 커넥터 접촉저항과 하네스 묶음 내부의 온도 상승도 계산에 포함합니다.
모터 최고 속도에서는 역기전력과 PWM 전압 여유를 확인한다
모터가 빨라질수록 역기전력이 커져 전류를 밀어 넣을 전압 차가 줄어듭니다. 최저 버스 전압에서 최대 속도와 토크를 동시에 요구하는 점이 인버터의 속도-토크 영역 안에 있는지 확인합니다.
전류 센싱과 PWM 보호의 내부 구조는 로봇 모터 드라이버 구조 글에서 설명합니다. 버스 전압 후보마다 스위칭 소자 손실, 변조 여유와 전압 강하를 넣어 같은 모터가 실제 속도를 낼 수 있는지 계산해야 합니다.
24V는 작은 축과 보조 계통에 유리하지만 큰 출력에서 전류가 빠르게 커진다
손목·손가락이나 센서·컴퓨터처럼 전력이 낮고 기존 24V 산업 부품을 활용하는 구간은 24V가 실용적일 수 있습니다. 절연과 부품 선택이 상대적으로 단순하고 저전력 DC/DC 단계도 줄일 수 있습니다.
TI의 휴머노이드 모터 구동 자료도 구현에 따라 손목과 손에서 24V부터 48V 범위가 쓰일 수 있음을 보여줍니다. 다만 큰 관절 출력까지 하나의 24V 버스로 묶으면 케이블·커넥터·MOSFET의 전류 부담이 급격히 커집니다.
48V는 로봇 관절의 전류와 부품 생태계 사이에서 자주 쓰이는 절충점이다
TI TIDA-010979는 48V, 1kW 휴머노이드 관절 모터 구동 기준 설계를 공개합니다. 이 사례는 48V가 모든 로봇의 정답이라는 뜻이 아니라 소형 관절 PCB에서 전력 밀도와 전류를 맞추는 현실적인 한 기준을 보여줍니다.
48V 후보를 택할 때도 팩의 최대 충전 전압과 회생 상승을 고려해 게이트 드라이버, FET, 커패시터의 정격 여유를 잡습니다. 부품의 절대 최대 정격을 정상 운전 목표로 사용해서는 안 됩니다.
더 높은 전압은 대형 축의 전류를 줄이지만 시스템 경계를 바꾼다
무릎·엉덩이처럼 출력이 큰 축에서 버스 전압을 더 높이면 전류와 구리 질량을 줄일 수 있습니다. 대신 절연 거리, 아크와 커넥터 분리, 접촉기 차단 능력, 정비 자격과 감전 위험 관리가 달라집니다.
고전압이라는 단어의 법적·표준 경계는 제품과 적용 규격에 따라 달라질 수 있습니다. 설계 문서에는 막연한 이름 대신 실제 최저·최대 DC 전압, 에너지, 접근 가능 부품과 적용 안전 규격을 명시합니다.
회생 감속은 버스 최대 전압과 부품 내압을 시험한다
모터가 감속하면 발전기로 동작해 에너지가 DC 링크로 돌아옵니다. 배터리가 충전 전류를 받지 못하거나 전원 장치가 역전류를 흡수하지 못하면 버스 전압이 빠르게 상승합니다.
전력 구조 글에서 다룬 배터리·커패시터·제동저항 경로를 버스 후보별로 계산합니다. 최악 자세에서 여러 축이 동시에 감속하는 경우와 완충 배터리처럼 회생 수용이 가장 작은 조건을 사용합니다.
주 버스와 보조 전압은 DC/DC로 분리하되 고장 전파를 막는다
관절용 48V 버스를 센서와 컴퓨터가 직접 쓰지는 않습니다. 절연 또는 비절연 DC/DC로 24V·12V·5V를 만들고 전압 강하, 기동 순서와 홀드업 시간을 각 부하에 맞춥니다.
한 보조 전원의 단락이 주 버스 전체를 끌어내리지 않도록 퓨즈와 전류 제한, 구역별 차단을 둡니다. 반대로 주 버스 차단 뒤에도 안전 제어와 로그 저장에 필요한 전원이 얼마 동안 남아야 하는지 정합니다.
부품 정격은 정상 전압·과도 전압·고장 에너지를 나눠 검토한다
TI 모바일 로봇 설계 자료에는 48V DC 입력 인버터 사례와 60VDC 이하 구동 설계가 제시됩니다. 실제 부품 선정에서는 공급사 권장 운전 범위, 절대 최대 정격과 과도 응답을 각각 구분합니다.
퓨즈와 접촉기는 전압 숫자뿐 아니라 예상 단락 전류와 DC 차단 능력이 맞아야 합니다. 배터리 팩의 에너지가 크면 저전압이어도 아크와 화재 위험이 크므로 전압 등급만으로 안전을 판단하지 않습니다.

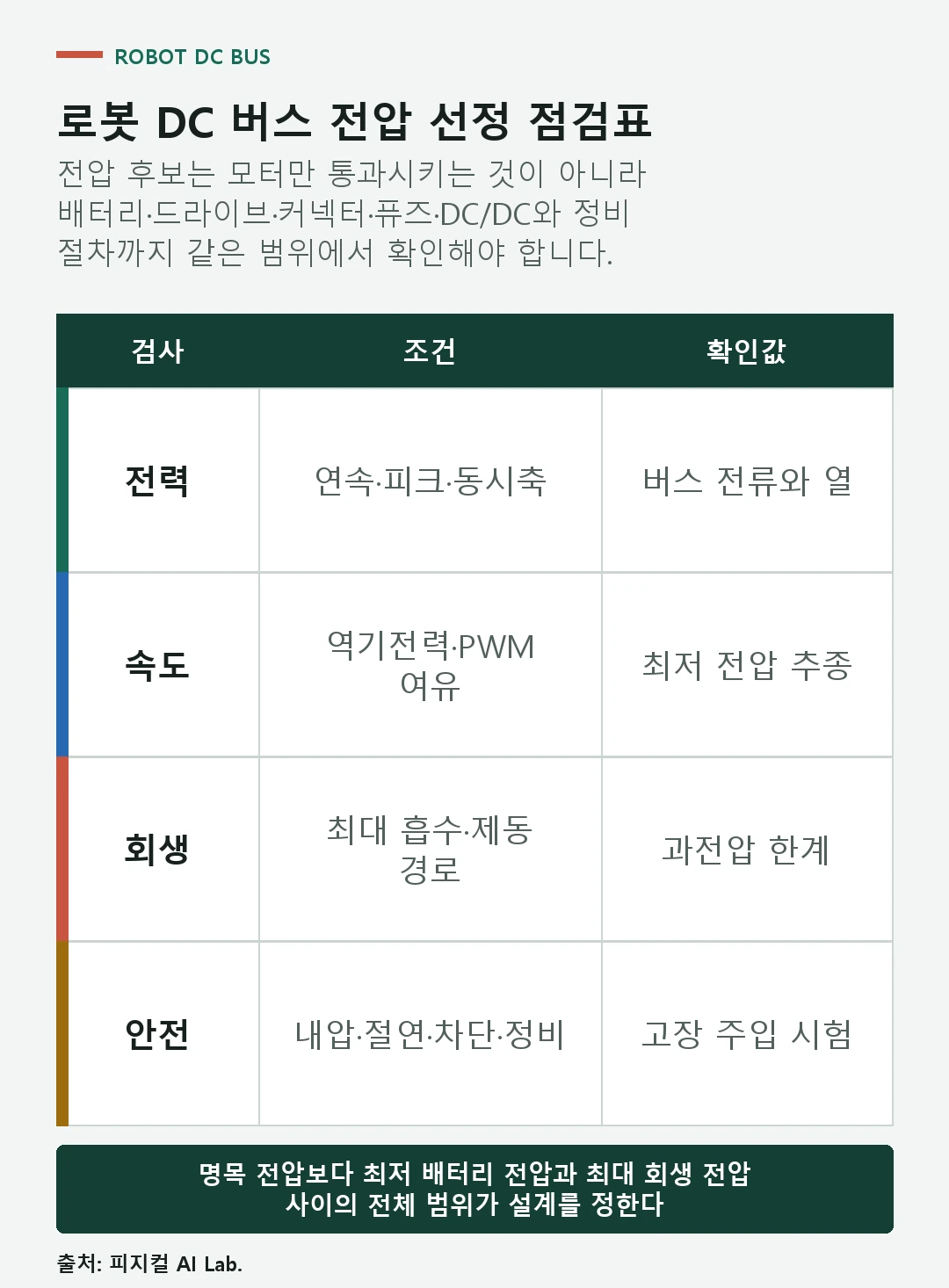

| 검증 장면 | 주입 조건 | 확인값 |
|---|---|---|
| 최저 전압 | 방전 말기+피크 가속 | 속도 추종·버스 강하 |
| 최대 전압 | 완충 팩+동시 감속 | 과전압·회생 경로 |
| 하네스 | 최대 연속 전류 | 커넥터·케이블 온도 |
| 고장 | 단락·DC/DC 실패·센서 단선 | 퓨즈·접촉기·안전 전원 |
전압 결정은 계산표와 실제 작업 주기 시험으로 닫는다
24V와 48V 이상 후보마다 배터리 셀 구성, 버스 전류, 모터 고속 여유, 배선 질량, 회생 상승, 부품 원가와 안전 절차를 같은 표에 놓습니다. 한 지표가 아니라 로봇 전체 질량과 가동시간, 정비성을 함께 비교합니다.
최종 시험은 관절 액추에이터 시험과 전원 시험을 동기화합니다. 버스 전압·전류, 축별 기계 출력, 케이블 온도와 보호 이벤트를 같은 타임라인에 기록해야 계산에서 빠진 손실을 찾을 수 있습니다.
로봇 DC 버스 전압 선택에서 자주 묻는 질문
48V 로봇은 항상 24V보다 효율이 좋은가요?
같은 전력을 보낼 때 전류와 배선 손실을 줄이기 쉽지만 DC/DC 손실, 스위칭 손실과 부품 구성이 달라집니다. 실제 작업 주기와 전체 전력 경로로 비교해야 합니다.
모터 정격이 48V면 버스도 정확히 48V인가요?
아닙니다. 배터리의 충전 상태와 부하, 회생 때문에 버스는 범위로 움직입니다. 모터·드라이브 데이터시트가 허용하는 전압과 속도-토크 조건을 확인합니다.
전압을 높이면 케이블을 무조건 얇게 해도 되나요?
전류는 줄어들 수 있지만 허용 온도, 전압 강하, 단락 보호, 반복 굽힘과 기계 강도를 모두 통과해야 합니다. 커넥터 접촉저항도 함께 봅니다.
회생제동 때문에 어느 정도 내압 여유가 필요한가요?
고정 비율을 일괄 적용하지 말고 최악 감속 에너지, 배터리 수용 전류, DC 링크 용량과 제동 경로를 계산해 최대 버스를 구합니다. 공급사 권장 여유도 따릅니다.
저전압이면 배터리 안전 문제가 사라지나요?
아닙니다. 큰 팩은 낮은 전압에서도 매우 큰 단락 전류와 열을 만들 수 있습니다. BMS, 퓨즈, 접촉기, 절연과 정비 절차가 필요합니다.
DC 버스 전압과 안전 경계는 배터리 화학, 제품 규격, 접근 가능 부품과 적용 국가의 전기·기계 안전 요구에 따라 달라집니다. 최종 설계는 부품 최신 데이터시트와 위험성 평가, 실제 고장 시험으로 확인해야 합니다.
