機器人關節增益將測量誤差轉換為電流、轉矩、速度或位置修正。更高的比例增益可以減少誤差並提高表觀剛度，但也會放大延遲、雜訊和柔性共振。積分作用消除持續偏置，但可能達到極限，而導數或速度回饋則增加阻尼和測量質量的靈敏度。
大多數伺服關節使用級聯環路。快速電流環位於速度環內，速度環也可能位於位置環內。每個環路都能看到其下方層的閉合行為。在內環穩定之前調諧外環會產生誤導性的增益和隱藏的飽和。
將本指南與 FOC 電流控制指南 及 關節致動器測試指南一起使用。在低能耗條件下，配備物理止擋、電流限制和合格監督。

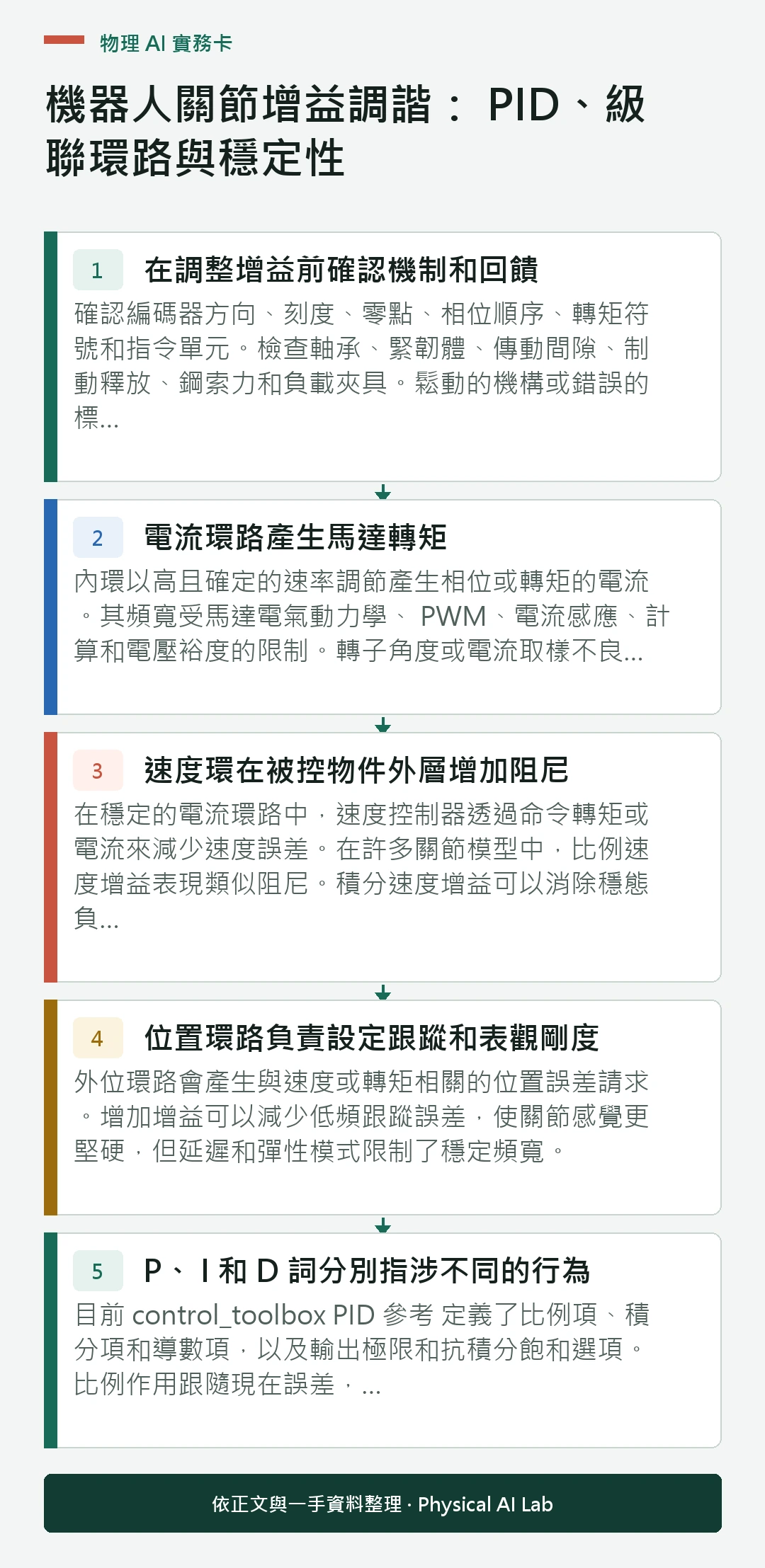

在調整增益前確認機制和回饋
確認編碼器方向、刻度、零點、相位順序、轉矩符號和指令單元。檢查軸承、緊韌體、傳動間隙、制動釋放、鋼索力和負載夾具。鬆動的機構或錯誤的標誌無法用 PID 值修復。
設定保守的電流、轉矩、速度、加速度和工作空間限制。建立緊急停止和安全測試位置。使用小激勵，先記錄無動力或低增益的機械反應。共振頻率和摩擦將影響後續所有結果。
電流環路產生馬達轉矩
內環以高且確定的速率調節產生相位或轉矩的電流。其頻寬受馬達電氣動力學、 PWM、電流感應、計算和電壓裕度的限制。轉子角度或電流取樣不良可能表現為增益問題。
根據測得的 D-q 電流或驅動器的官方方法進行調校。檢查階躍反應、超衝、沉降、飽和和開關雜訊。在多個轉子角度、母線電壓和溫度下進行檢查。不要超過馬達或逆變器的電流和熱極限，以獲得更清晰的圖。
| 環線 | 受控變數 | 主極限 | 證據 |
|---|---|---|---|
| 現狀 | 電動機電流 | 電壓、 PWM 與感測 | D-Q 反應 |
| 速度 | 關節或馬達速度 | 慣性和摩擦 | 快速步或掃步 |
| 職位 | 關節角 | 合規與延遲 | 跟蹤與剛度 |
| 任務或阻抗 | 笛卡爾關係或力關係 | 運動學與接觸 | 扳手運動測試 |
| 軌跡前饋 | 期望的運動項 | 模型誤差與極限 | 殘差約簡 |
速度環在被控物件外層增加阻尼
在穩定的電流環路中，速度控制器透過命令轉矩或電流來減少速度誤差。在許多關節模型中，比例速度增益表現類似阻尼。積分速度增益可以消除穩態負載誤差，但在飽和時也會累積。
編碼器的速度估計包含量化和雜訊，尤其是在低速時。濾波減少雜訊但增加了相位滯後。將估計器和環路一起調諧。雙向測試，因為摩擦和重力會使被控物件呈現方向不對稱性。
位置環路負責設定跟蹤和表觀剛度
外位環路會產生與速度或轉矩相關的位置誤差請求。增加增益可以減少低頻跟蹤誤差，使關節感覺更堅硬，但延遲和彈性模式限制了穩定頻寬。
使用速度和加速度有界的軌跡，而不是在強力關節上使用不連續的大步進。測量上升時間、超調量、穩定時間、穩態誤差、跟隨誤差和峰值控制作用量。檢查電流和速度飽和度，避免反應緩慢被錯誤歸咎於位置增益過低。
P、 I 和 D 詞分別指涉不同的行為
目前 control_toolbox PID 參考 定義了比例項、積分項和導數項，以及輸出極限和抗積分飽和選項。比例作用跟隨現在誤差，積分積累過去誤差，導數反應誤差率。
導數作用可以增加阻尼，但會放大測量雜訊，並且對取樣時間敏感。許多級聯驅動使用測量速度，而非直接對位置誤差求導。積分作用應在瞭解比例行為和飽和度後新增。
飽和處理需要明確的抗積分飽和機制
電流、轉矩、速度和電壓命令都有限制。如果積分器在致動器已飽和時繼續累積，控制器可能會在命令可達後超速或緩慢恢復。僅靠輸出鉗位並不能消除儲存的積分狀態。
反向計算和條件積分是常用策略。從被控物件和指令極限中選擇跟蹤常數和鉗位，然後測試雙向進入和退出飽和狀態。在模式切換時，謹慎重置或轉移積分器狀態，以避免指令跳躍。
| 症狀 | 可能原因 | 證據 | 更正 |
|---|---|---|---|
| 快速振盪 | 近共振增益或延遲 | 頻率與相位 | 降低頻寬或削減頻段 |
| 超速 | 低阻尼或上緊 | 飽和態與積分態 | 加阻尼和防上緊 |
| 反應緩慢 | 低增益或主動極限 | 指令與鉗制 | 安全移除瓶頸 |
| 雜訊電流 | 導數雜訊或速度雜訊 | 頻譜與原始編碼器 | 濾波器或估計器評審 |
| 負載依賴誤差 | 模型不足或積分作用不足 | 有效負載掃除 | 前饋或有界積分 |
從內部調諧，頻寬分離
先穩定並驗證電流環，然後是速度，最後是位置。保持每個外環速度足夠慢於內閉環，以便實現其指令。精確比值取決於延遲、機械和控制設計；未經測量不要複製通用頻寬規則。
每階段結束後，測試飽和度和故障行為後再啟用下一階段。儲存包含取樣率、濾波器、有效負載、傳輸和韌體的版本管理增益集。沒有這些單位和條件，數值增益沒有便攜意義。
頻率反應揭示了柔性模態
階躍反應看起來可以接受，但實際上隱藏了由其他軌跡激發的狹窄共振。在安全的情況下，使用有界正弦掃頻、啁啾或頻率反應測試。比較指令與測量的位置、速度和轉矩，以辨識共振、反共振和相位損失。
機械模頻率隨負載、姿態、線纜和關節溫度變化。陷波濾波器可以抑制已知模態，但會增加相位，且在模態移動時可能出現錯誤。驗證濾波器和增益在整個工作包線內。
前饋減少了回饋帶來的工作量
關節軌跡控制器參數包括支援介面的回饋增益和速度前饋。基於模型的重力、速度和加速度前饋可以在不增加回饋剛度的情況下降低跟蹤誤差。
前饋需要正確的單位、時序和裝置參數。它可能使致動器飽和或強化符號誤差。比較加法前後的回饋力，保持有界修正。工具更換時更新有效負載和重力模型。
驗證跨有效負載、姿態和溫度的增益

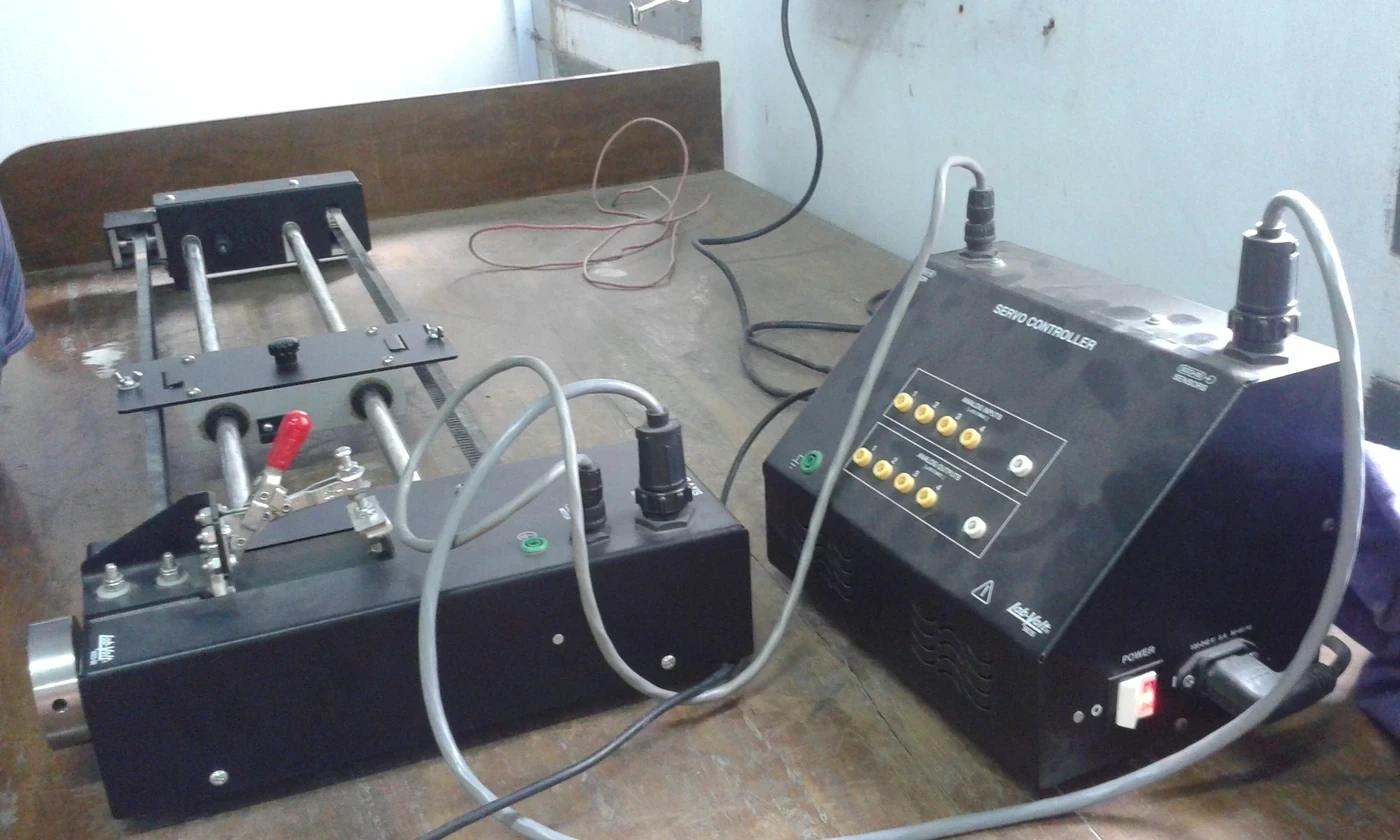

執行慢速和快速軌跡、反向、保持、重力負載姿勢和代表性接觸。重複使用最小和最大有效負載、冷態和熱態關節、預期匯流排電壓和通訊延遲。監測誤差、控制作用量、飽和度、雜訊和溫度。
定義驗收限制並自動回復至保守增益集。車隊或生產部署需要設定身份和變更控制。一次成功的實驗室姿態並不代表穩定的全工作空間效能。
評估“機器人關節增益調諧： PID、級聯環路與穩定性”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
- 確認標誌、裝置、感測器和機械狀況。
- 先調電流，再調速度，再調位置。
- 紀錄命令、極限和積分器狀態。
- 利用頻率證據來實現靈活共振。
- 反覆操作姿勢、負載、速度和溫度。
常見問題
比例增益應該有多高？
要足夠高以滿足跟蹤和剛度需求，同時測量到整個工作包線的穩定性裕度，而不僅僅是一次測試中低於振盪。
積分增益總是必要的嗎？
不。當必須消除持續偏見，並且在定義飽和和和抗蓄力行為後，才新增它。
更多的導數增益是否總是會減少振盪？
不會。它會增加阻尼，但也會放大雜訊，並透過濾波或延遲降低效果。
每個關節都能獲得相同的增益嗎？
通常不會。慣性、傳動、摩擦、結構、感應和負載因關節和姿態而異。
自動調校能完成除錯嗎？
它可以提供起始模型或收益，但硬體限制、靈活模式、任務軌跡、有效負載和故障行為仍需驗證。
伺服調參邊界說明
增益調諧可能產生危險的運動和高電流。使用保守的極限和固定裝置，遵循驅動和機器人程式，並在整個工作包絡內驗證穩定性、飽和度、熱行為和故障。
