机器人线束是一种位于运动机构内部的电气网络。导体、屏蔽、接地和连接器必须承受反复弯曲、扭转和振动，同时承载电机动力、刹车、编码器、传感器和网络。机械劣化因此可能变成间歇性的电气噪声，而非干净的开路。
线束设计从每个机器人姿势开始，而非平面接线图。定义长度、弯曲半径、扭转、连接、移动质量、热束和替换通道。然后分配电源信号分离、屏蔽回路、保护接地和信号参考，但不视这些术语为互换。
本指南应与 机器人电机驱动器指南 及 机器人编码器指南结合使用。在真实运动和切换配置文件上验证成品线束包。
将线束视为机电子系统
电缆会给关节增加刚度、阻尼、质量和反作用力矩。布线可能限制跨距或承载长度，而电阻和联轴器则随长度和布置变化。指定一个所有者来满足机械、动力、信号和可维护性的综合需求。
建立包含导体尺寸、绝缘层、屏蔽、对形结构、连接器、电压、电流、协议、运动等级和临界性的电缆清单。匹配针脚数但不匹配柔性或阻抗的替换电缆可能会引发延迟场失效。
映射各姿态下的长度与固定点
扫描整个关节工作区，包括校准、恢复和维护姿势。记录每个夹具的最小松弛、最大伸展、接触点和相对运动。检查携带的工具和可选轴，因为它们能移动第一个弯曲点。
使用物理模型或经过验证的路由模型，然后检查组装好的机器人。在零姿态下看起来正确的路线可能在单一配置时收紧，或仅在两个关节同时移动时摩擦。
| 束带区域 | 机械需求 | 电气风险 | 第一次测试 |
|---|---|---|---|
| 固定底座 | 振动 | 松散终端 | 震动与转矩审计 |
| 缆绳链 | 反复弯曲 | 导体或屏蔽疲劳 | 全行程自行车 |
| 腕带连衣裙包 | 弯曲加扭转 | 间歇性对 | 联合轴循环 |
| 连接出口 | 局部应变 | 压接或屏蔽层断裂 | 应变缓解检查 |
| 工具界面 | 频繁服役 | 针磨损或错位 | 交配周期测试 |
区分重复弯曲和重复扭转
用于线性链条行进的柔性额定电缆并不自动适用于机器人扭转。导体铺设、护罩结构、护套和允许的扭转长度各不相同。请指定循环次数、弯曲半径、每长度的扭转角、加速度和温度。
Igus机器人缆绳引导将具扭转能力的机器人缆绳与其他运动类型区分开来。使用所选制造商的数据并测试组装后的束缆，因为夹具和相邻缆绳会改变局部应变。

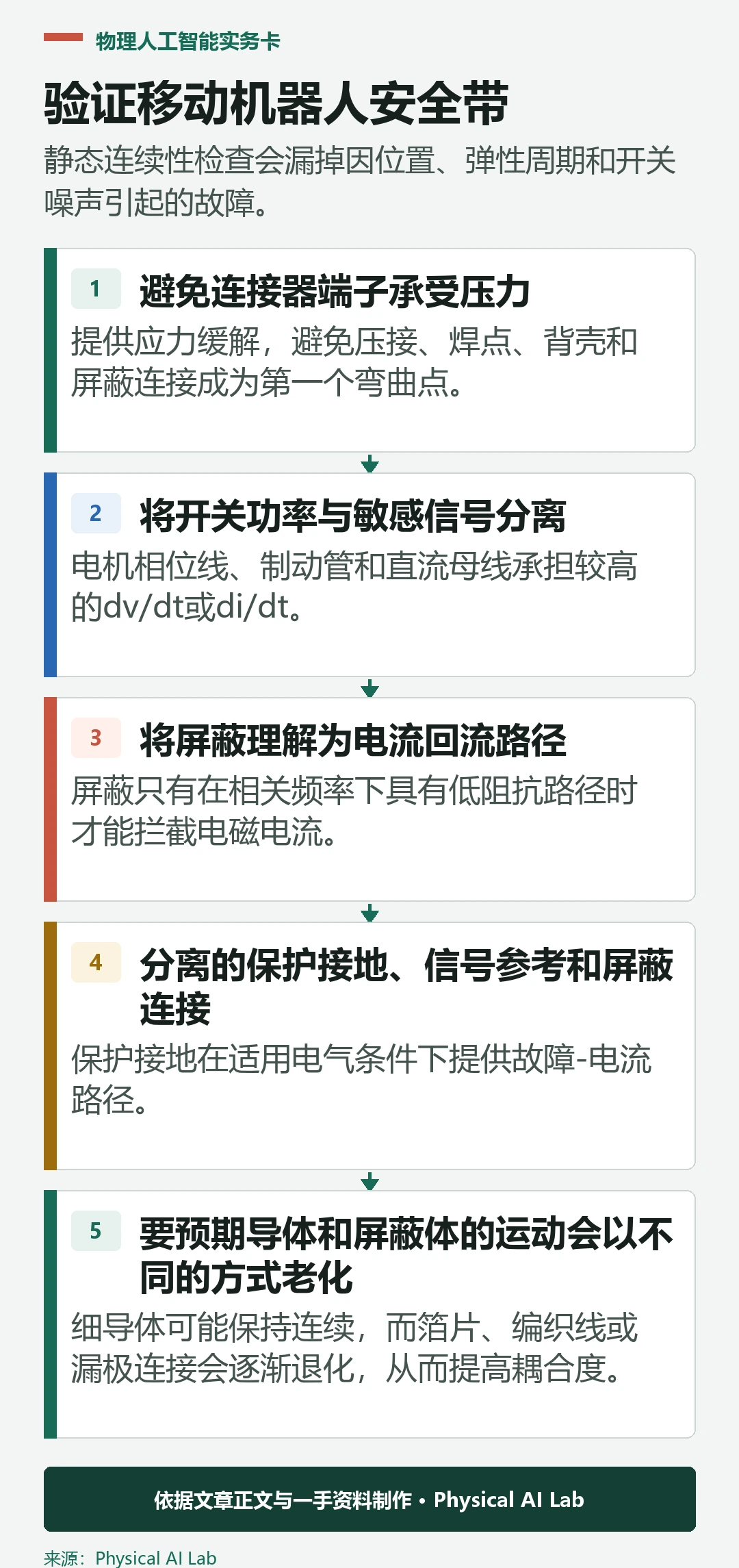

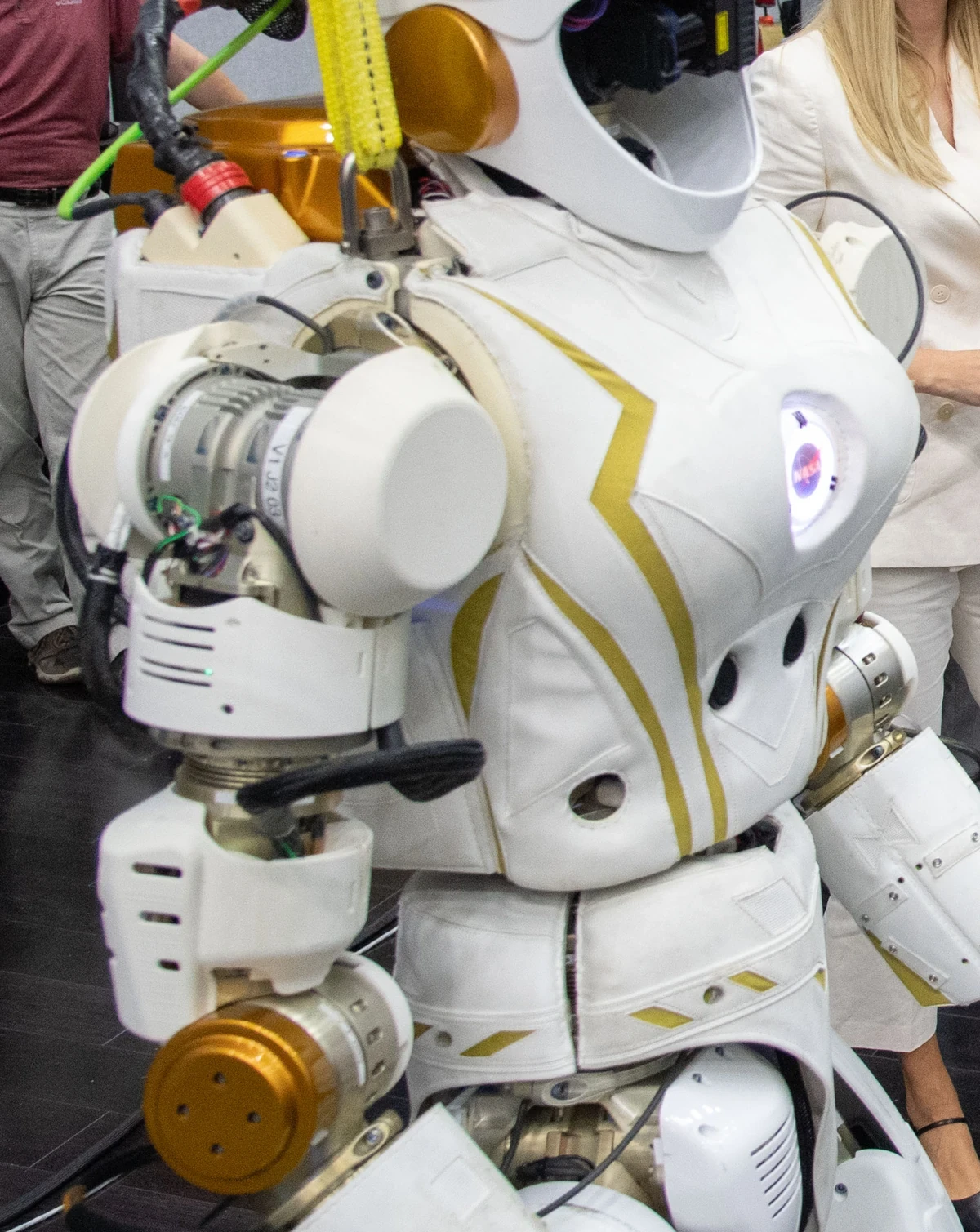

避免连接器端子承受压力
提供应力缓解，避免压接、焊点、背壳和屏蔽连接成为第一个弯曲点。夹紧电缆时不压碎绝缘层或改变对形结构。允许在定义支撑之间受控移动。
检查每个连接器的拉力、弯曲和振动情况。线束可以通过导线连续性，而屏蔽层尾线或排流线断裂。在组装说明中记录夹具位置和转矩，以便维护还原经过验证的几何形状。
将开关功率与敏感信号分离
电机相位线、制动管和直流母线承担较高的dv/dt或di/dt。编码器、应变计和通信对可以通过电容、电感或共享阻抗耦合噪声。在架构允许的情况下最大化分离并最小化并联运行。
当路由必须共享链时，使用经过验证的电缆几何形状、屏蔽、差分信令和回传路径。以一定角度交叉可以减少耦合。测试最差的驱动切换、电流和电缆姿态，而不仅仅是空闲通信。
| 噪声路径 | 资料来源 | 受害者症状 | 控制 |
|---|---|---|---|
| 电容式 | 快速电压边缘 | 共模尖峰 | 间距与盾牌 |
| 归纳法 | 电机和制动电流 | 环路诱导误差 | 双绞线和小环路 |
| 共享阻抗 | 接地或供电回流 | 偏移与重置 | 回传路径设计 |
| 辐射 | 长缆结构 | 数据包或传感器错误 | 围栏与终止 |
| 接触间歇性 | 弯曲连接器或屏蔽 | 相态依赖性脱出 | 机械缓解与监测 |
将屏蔽理解为电流回流路径
屏蔽只有在相关频率下具有低阻抗路径时才能拦截电磁电流。长线束会增加电感并削弱高频性能。在系统设计需要时，使用合适的周向端接和连接器壳体。
正确的单端或双端策略取决于频率、设备、隔离和粘结。避免通用规则。遵循系统EMC计划和 西门子EMC配置指南 及产品说明。
分离的保护接地、信号参考和屏蔽连接
保护接地在适用电气条件下提供故障-电流路径。信号参考建立电路电压关系。电缆屏蔽承载耦合的高频电流。它们可能在计划点连接，但功能不完全相同。
记录连接点、导体尺寸、预期故障路径和隔离边界。适当测量导通性和阻抗。仅靠低直流电阻测量不能证明良好的高频屏蔽连接。
要预期导体和屏蔽体的运动会以不同的方式老化
细导体可能保持连续，而箔片、编织线或漏极连接会逐渐退化，从而提高耦合度。相反，屏蔽层可能保持完整，而一根信号线间歇性断裂。连接器按压在振动下会增加非线性电阻。
跟踪弹性周期、关节分布和环境暴露。间隔测试屏蔽转移、接触电阻、电压降和协议错误率。从测量到的劣化和临界度中替换，而非统一的通用日历。
保持差分对和终端的完整性
高速网络和编码器链路依赖于受控对几何形状、特性阻抗、终端和共模范围。在连接器处松开过远或通过柔性布线不同长度的对线，都可能导致反射和偏移。
检查眼图质量、错误计数器或协议诊断（如有）。测试启动、峰值电机电流和再生制动。将连接器针脚、终端和屏蔽转换记录在线束图中。
检查电压降和运动中的束温度
电流额定取决于环境温度、捆绑、工作周期和移动结构。在最长路径或最热束的姿态中测量峰值需求时负载处的电压。反复弯曲可增加接触或导体电阻，直到完全失效。
包括制动器、加热器和工具电源。热浸后使用热成像和点传感器，同时注意内部导体温度可能超过可见护套温度。线径与保护和连接器额定值相协调。
循环运动同时产生电噪声
在切换驱动器并记录连续性、电压、屏蔽状态、编码器错误、网络重试和传感器残差时运行代表性关节轨迹。包括冷热状态、有效载荷振动和联合轴扭转。
仅在受控夹具中注入松动的键合或损坏样品。确认诊断能在不安全损失前识别出劣化。固定电磁兼容测试和单独的弹性测试都可能通过，而组合失败。
发布捕捉运动和所有权的图纸
按姿态、长度、夹具位置、弯曲和扭转极限、连接器组件、分离等级、屏蔽终端、接地粘结、测试极限及更换程序存储线束。线束版本应与机器人机械结构和驱动固件同步管理。
使用发布清单。
评估“机器人电缆线束：反复弯折、EMI、屏蔽与接地”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。
成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。
上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。
最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验，使后续团队能够沿着证据继续推进。
实际项目还应指定数据、模型、控制器和安全流程的负责人，并预先定义回滚条件。责任边界、审批记录与变更日志越清楚，故障发生后越容易停止扩散、定位原因并安全恢复。
把任务拆成感知、决策、动作执行和结果确认，可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例，避免用端到端成功率掩盖偶发但严重的风险。
- 在每个有效姿势中绘制路径和应变图。
- 弯曲寿命和扭转寿命分别说明。
- 控制电源信号耦合和返回路径。
- 循环后测试屏蔽、触点和导线。
- 保留装配几何和服务证据。
常见问题
普通的柔性电缆可以用在机械臂上吗？
只有当其指定的弯曲、扭转、加速度、温度和寿命与实际运动相匹配时；仅凭链条-弯曲额定可能无法覆盖扭转。
电缆屏蔽应该总是在一端接地吗？
没有普遍规则适用。频率、隔离、粘结和产品引导决定终端。
电机线和编码器线可以共用一条链吗？
有时，在验证过间距、屏蔽、配对设计和回程路径的情况下；测试实际的切换和运动情况。
为什么电缆故障只在一个姿势出现？
该姿势可以最大化应变、断开股线，或改变耦合和接触阻抗。
背带更换的间隔应该如何设定？
使用经过验证的循环寿命、测量的退化、环境、运动分布及失效后果。
线束可靠性与电气安全边界
线束和接地设计影响电气安全、电磁兼容和运动可靠性。应用组件规范及适用的机械和布线要求。
