机器人校准类型：关节零位、TCP、运动学与手眼校准

机器人校准识别参数或坐标变换，使测量的机器人几何形状与物理系统一致。关节零点、运动学、工具中心点、相机内在校准和手眼校准解决不同的误差。运行错误的过程可能导致错误的精度估计。

首先询问任务误差出现在哪里，以及哪个帧或参数可能导致误差。可重复性指的是回到相同姿势；绝对准确性指的是与外部参考的一致。可重复的机器人仍可能存在通过校准改善的稳定位置误差。

本指南应与 编码器指南 及 虚拟调试指南结合使用。校准不会消除结构挠度、回流、传感器噪声或热漂移；验证最终任务在代表性负载和温度下。

先识别错误的变换或参数

从世界和机器人底座通过关节、法兰、工具、相机和目标绘制链条。比较机器人姿态、相机视角、工具和有效载荷间的观察误差。固定工具偏移表明原因与姿态依赖的运动学误差不同。

将测量误差与机器人误差区分开。外部跟踪器、校准目标和夹具本身存在不确定性。在收集比参考支撑更多的小数位之前，先定义准确性要求和不确定性预算。

关节零点校准恢复编码器参考

关节零点校准估计编码器参考与机构定义的关节角度之间的偏移量。它可能使用索引标记、硬停止、精密夹具、辅助传感器或标定工具。偏移会在前向运动学中传播，成为姿态依赖的工具误差。

使用有记录的方向和载荷条件，对每个受影响的节点进行参考。回程间隙和重力可能会根据进场方式改变表观零点。记录编码器计数、偏移量、温度和机械状态，以便维护后复现结果。

校准类型	估计数量	必观测	典型症状
关节零位	编码器到关节的偏置	参考姿态或固定装置	姿态依赖工具错误
运动学	链长与轴几何形状	许多测量机器人姿势	系统性工作区误差
TCP	法兰处的工具变换	多重方向或接触	工具尖偏移
摄像机内在	焦点和畸变参数	跨帧目标图像	图像重投影误差
手眼	摄像机到抓握器或底座变换	机器人姿态与目标观察	视觉引导放置偏移

TCP校准将工具相对于法兰定位

刀具中心点校准估计法兰框架中工作点的位置及通常的方向。常用方法是围绕一个固定物理点移动多个刀具方向，或将刀具轴对准到参考点。

使用多样的方向，同时保持参考点稳定。松动的工具、柔性延伸件或不准确的接触夹具会破坏估计值。通过接近未在拟合中使用的独立点和方向来验证。

相机内参必须在几何融合前完成标定

相机内在因素包括焦距、主点和镜头畸变。手眼校准假设图像观测结果已通过合适的相机模型转换。内在因素不足可能表现为机器人-相机变换误差。

OpenCV的 校准文档 为相机和手眼功能提供了明确的坐标变换约定。在图像区域、深度和方向上捕捉已校准的目标，并检查重投影残留图案，而非单一平均数值。

手眼标定连接相机坐标系与机器人坐标系

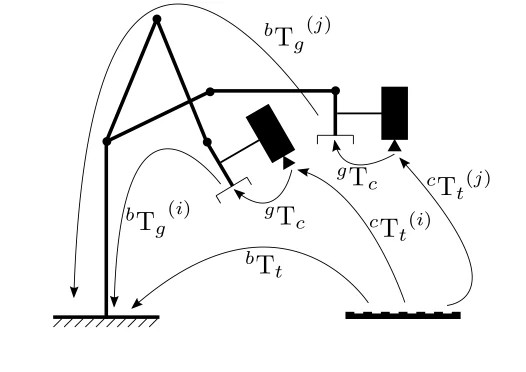

手视校准估算摄像机与移动夹持之间的固定变换。手视校准估算固定摄像机与机器人基座或工作帧之间的关系。输入变换和期望输出不同，因此每个上标和方向都要标记。

对于手持眼，多个机器人动作和目标观测形成AX=XB关系。解决方案依赖于机器人姿态的准确和目标检测。使用许多分离良好的旋转和平移，而非一堆几乎相同的视角。

AX等于XB，需要可观察且多样化的运动

OpenCV指出，确定手眼变换至少需要两个非平行旋转轴的运动，并建议使用更多姿态。简并运动即使求解器返回结果，也会留下一些参数较弱的观察。

规划姿势跨越d-q轴、距离和工作空间，同时保持目标清晰可见。拒绝带有运动模糊或模糊目标检测的帧。比较多个算法并检查变换一致性，但选择时需使用独立任务误差。

数据质量检查	有力的证据	失效模式	纠正措施
旋转多样性	多个非平行轴	不稳定取向	增加明显的手腕旋转动作
翻译多样性	广泛有用的基线	深度灵敏度	变换距离和位置
目标覆盖	图像面积和角度变化	边缘畸变残差	改进内在数据集
机器人姿态质量	已定型、带时间戳的状态	不一致变换	同步并保持
验证拆分	未被看见的姿势与目标	仅训练精度	预备役独立试验

运动学校准估算结构几何

运动学校准通过外部姿态测量调整链路长度、关节轴方向、基准帧及相关参数。参数可识别性很重要，因为在有限数据集内，多种误差可能导致类似的工具位移。

使用适合机器人的参数模型，避免拟合不可观测的组合。正则化或约束已知几何。验证工作区和有效载荷条件；不要将较低拟合残差解释为任务准确性保证。

校准和验证数据必须分开处理

求解器会根据所用观测数据表现最佳。保留姿势、目标位置和任务轨迹以供验证。报告位置和方向误差分布、最坏情况及空间模式，而非仅仅是均方根值。

使用同一独立参考比较前后结果。调查碰撞、回程间隙、目标移动、图像模糊或时间戳误差的异常值。少量较大的误差对生产影响可能超过平均值。

温度、负载和碰撞都会改变校准

机器人连杆、减速器、摄像头和安装座随温度膨胀。有效载荷会弯曲结构。碰撞或维护事件可能导致工具、底座或传感器移动。因此校准是一种受控状态，带有检查和更新的触发机制。

跟踪预热、环境温度、载荷、刀具序列号和夹具状态。在全面校准之间使用快速验证伪影。设置持续、重新校准或检查硬件的阈值。

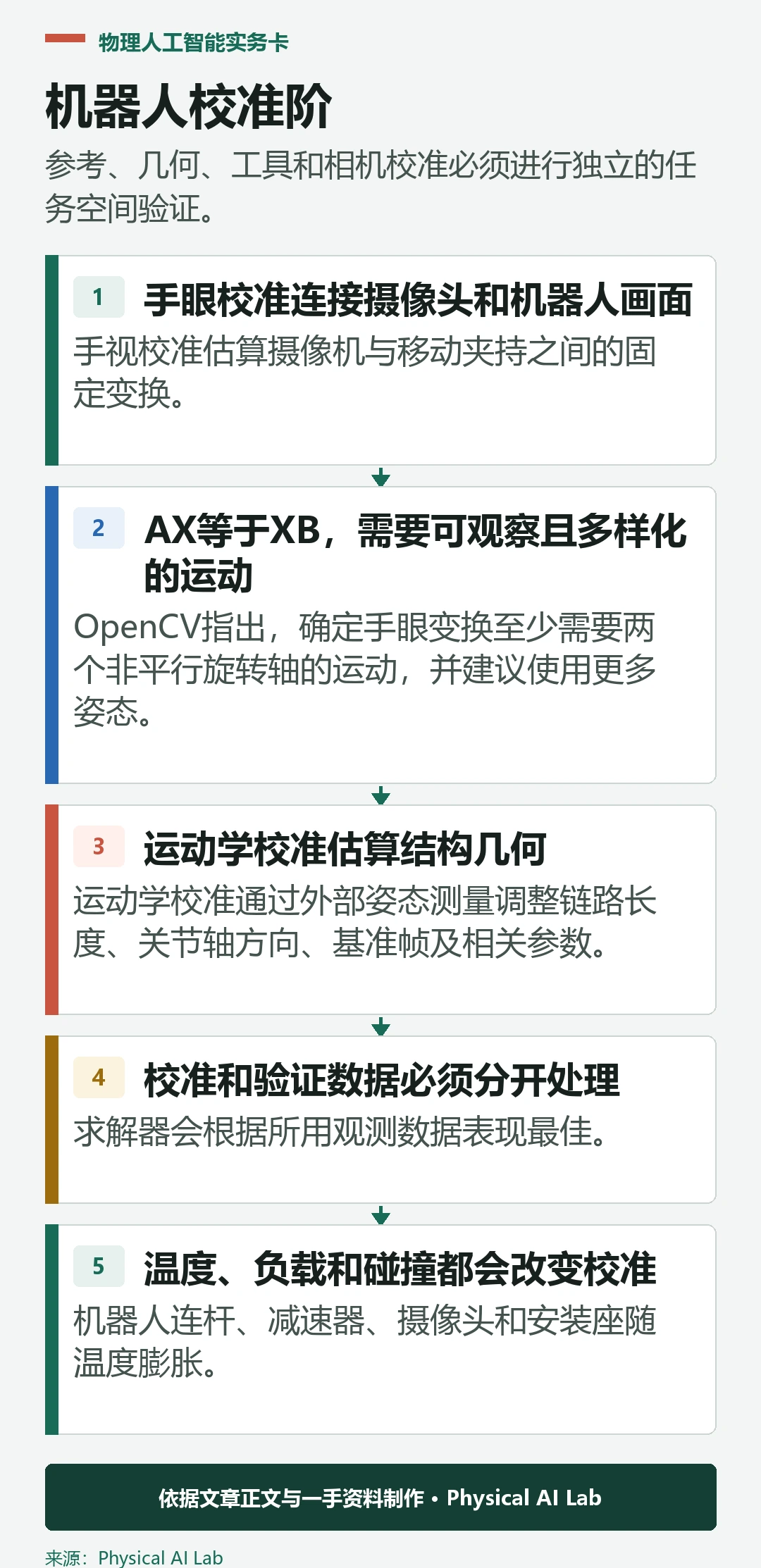

从稳定的参考点校准到工具和传感器

在拟合下游变换前，先恢复关节参考和基底几何。先校准相机内在数据，再进行手眼。校准已安装工具的TCP，然后验证实际任务中的合并链。

版本参数、原始观测值、软件、目标几何和结果一起。部署时应知道哪些校准集处于激活状态。在上游发生任何更改后，重新执行独立的精度检查。

评估“机器人校准类型：关节零位、TCP、运动学与手眼校准”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。

成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。

上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。

最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验，使后续团队能够沿着证据继续推进。

实际项目还应指定数据、模型、控制器和安全流程的负责人，并预先定义回滚条件。责任边界、审批记录与变更日志越清楚，故障发生后越容易停止扩散、定位原因并安全恢复。

把任务拆成感知、决策、动作执行和结果确认，可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例，避免用端到端成功率掩盖偶发但严重的风险。

引用的产品规格、论文结果和监管要求需要记录发布日期与适用版本。资料更新后应重新核对关键结论；无法从一手来源确认的内容，应明确标注为待验证信息。

小规模试点的价值在于提前暴露接口、人员协作和异常处理问题。试点结束后应依据预设门槛决定扩大、修改或停止，而不是因为已经投入资源就默认继续。

• 绘制并标记每个坐标变换。
• 在下游校准前先固定关节参考。
• 使用多样且可观察的姿势和精准的目标。
• 保留独立数据以供验证。
• 定义负载、温度和服务的复查触发器。

常见问题

TCP和手眼校准是一样的吗？

不。 TCP校准是相对于法兰定位工具；手眼校准是将相机连接到夹持器或机器人底座。

手眼校准能用一张图像吗？

不。它依赖于多个机器人姿势和目标观察，动作足够多样化。

良好的重复性是否消除了校准的需求？

不行。机器人可以在保持与外部坐标系一致偏移的情况下，精确重复姿势。

零点校准能纠正结构弯曲吗？

不。它修正参考偏移；负载相关的偏转和几何误差需要其他模型或补偿。

什么时候应该重复校准？

碰撞、更换工具或相机、编码器或机械维护、异常误差以及显著负载或温度变化后，应重新检查。

校准范围说明

校准质量受可观测性、参考不确定性、同步性和机械稳定性的限制。应将拟合数据和验证数据分开，保持变换约定，并以独立的任务空间测量验证合并系统。
