机器人IMU偏置、漂移与校准

IMU测量角速度和比力。它不直接测量全局方向、速度或位置。这些状态通过积分测量与重力、运动学和外部观测结合而形成。

陀螺仪偏差会与角度误差积分。加速度计偏差会与速度误差和位置误差积分。比例因子、轴不对准、振动、温度、采样和时间戳误差会产生不同的特征，并需要不同的测试。

将此指南与 机器人传感器融合指南 及 机器人坐标框指南一起使用。校准值必须与具体传感器、安装座、固件和操作包线相关联。

正确解释角速度和比力

静止的陀螺仪理想情况下应报告零角速率。地球上的固定加速度计不报告零；它测量的是与支撑对重力相关的比力，这在传感器框架中表达。方向估计仅在其他线性加速度足够分离时使用该重力方向。

定义驱动边界的轴向、手性和单位。官方ROS sensor_msgs/IMU定义 规定了方向、角速度、线加速度和独立的协方差数组，但消息无法证明底层值已被校准。

在假设估计器输出为传感器真实值之前，先记录原始测量数据。

独立的偏置、噪声、尺度和对齐

偏置是加法偏移，噪声因采样而异，尺度误差改变增益，非正交或错位混合轴。单一零减法无法修正全部四个。饱和度、量化和非线性引入了更多限制。

为每个轴和温度创建误差预算。 VectorNav IMU规范入门 书区分了若干相关的噪声和偏置术语。比较设备时请使用所选制造商的定义。

错误	静态特征	运动签名	校准证据
偏置	非零均值	积分漂移	长固定对井
比例因子	错误的重力大小	速率或加速度增益误差	已知的力或旋转
轴线错位	横轴分量	耦合运动	多轴灯具
白噪音	样本散射	积分后的随机游走	噪声密度与对数
温度漂移	热身换班	任务依赖偏差	热扫除

理解陀螺偏置如何演变成姿态漂移

当不加以修正时，恒定的角率偏移会近似线性地积累成角度。重力可以帮助在适当运动时限制滚转和俯仰，但不会直接观测偏航。磁力计、视觉、激光雷达或其他参考设备可能通过自身的失效模式限制航向。

测量长时间静止和代表性运动期间的偏航漂移。报告漂移分布和温度，而非一次最佳滑行。

加速度计误差在积分后迅速增长

加速度偏移会持续改变估计速度，在简单未校正的情况下，位置误差可以成平方增长。小的方向误差也会错误地将重力投射到水平加速度中，常常压倒真正的低加速度。

因此，纯双重积分并不是典型机器人IMU的实用长期定位解决方案。根据应用需要外部位置、速度、接触或零运动约束。

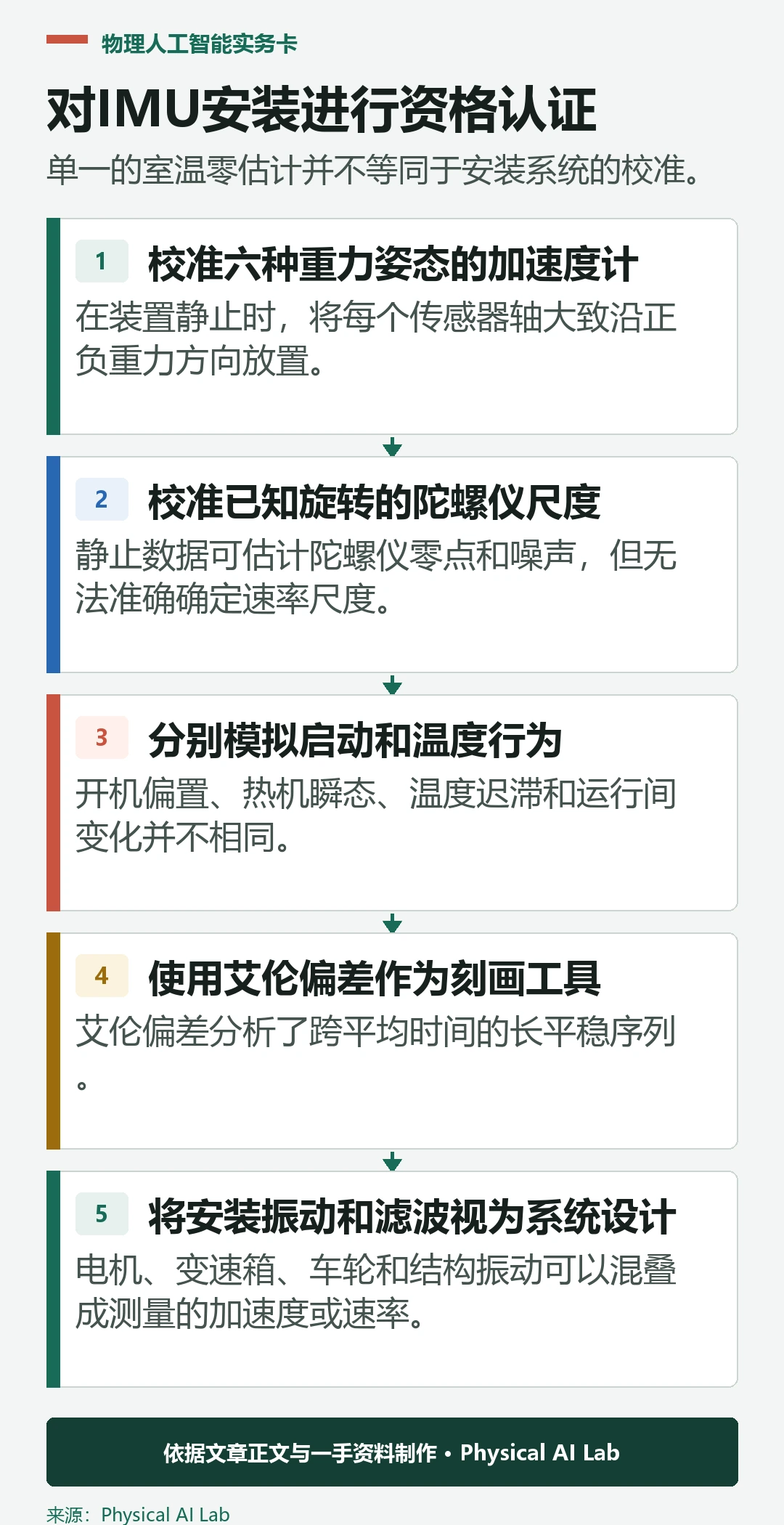

校准六种重力姿态的加速度计

在装置静止时，将每个传感器轴大致沿正负重力方向放置。多方向有助于拟合偏移、比例和横轴项。精确的多位方法使用超过六个样本和优化模型。

拒绝有振动或运动的样品，使用稳定的参考面。验证校准后的范数和方向，而不仅仅是拟合时使用的姿态。

校准已知旋转的陀螺仪尺度

静止数据可估计陀螺仪零点和噪声，但无法准确确定速率尺度。使用可追踪的唱盘或其他已知的角位移和时间。在预期动态范围内的每个轴上练习正负速率。

检查线性度、横轴响应和饱和度。结果中包含安装夹具误差，因此夹具对齐和参考不确定性应纳入报告。

测试	主要参数	控制变量	验收输出
固定保持	偏置与噪声	时间与温度	均值、偏差、漂移
六重或多姿态	加速度计的刻度与轴	引力方向	残余矢量
已知速率旋转	陀螺仪刻度与轴	参考费率	增益与横轴
热室	温度模型	浸泡与斜坡	被保留的补偿误差
任务重放	安装性能	振动与运动	状态漂移与一致性

分别模拟启动和温度行为

开机偏置、热机瞬态、温度迟滞和运行间变化并不相同。加热时安装的补偿台可能在冷却或不同浸泡时间后失效。安装结构本身会产生热应变。

测量多个工作点的冷启动、热重启、供暖和制冷。存储校准身份，并在固件、范围或硬件变更时使值失效。

使用阿伦偏差作为刻画工具

阿伦偏差分析了跨平均时间的长平稳序列。其曲线区域有助于表征白噪声、偏置不稳定性和测试条件下的较慢过程。它支持随机模型的选择与比较。

它不会校准尺度、对齐、振动敏感性或所有环境误差。使用足够的平稳数据、稳定温度和正确的采样时序，然后在估计器中验证所得噪声模型。

将安装振动和滤波视为系统设计

电机、变速箱、车轮和结构振动可以混叠成测量的加速度或速率。软支架可以在增加共振和相对运动的同时衰减高频。数字滤波减少噪声，但增加了相位延迟，并可能扭曲快速的动态。

通过电机转速、地板冲击和有效载荷状态测量安装频谱。根据这些证据设置采样率、抗锯齿滤波和估计带宽。

对齐采集时间和传感器帧

IMU与摄像头、激光雷达或编码器之间的时间偏移可能表现为偏置、比例或运动中的外在误差。识别采集时间戳、传感器时钟、传输延迟和估计器插值。使用 时间同步指南 来定位系统路径。

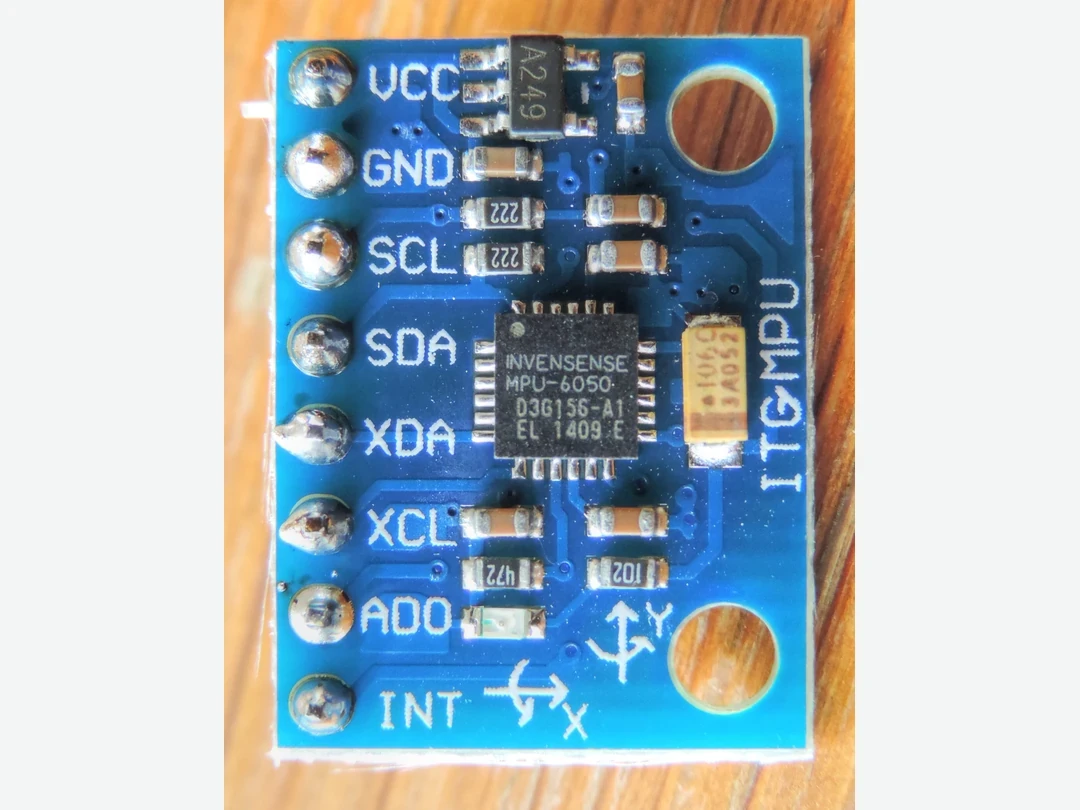

测量从IMU轴向机器人框架的变换。打印板箭头、芯片轴和外壳轴可能不同。核实符号与已知单轴运动后再融合。

仅在偏差可观察时在线估算

滤波器可以将陀螺仪和加速度计偏差作为状态。这些状态通过运动和独立约束（如重力、零速度、视觉特征、激光雷达对准或已知接触）变得可观测。弱激发可能使偏差与速度、尺度或重力方向发生权衡。

监控估计器的协方差和残差，而不是假设在线估计总是收敛。使用 rosbag2 的记录流程 来保存原始输入，以便重放和故障分析。

验证任务中的漂移、协方差和恢复

重复冷启动、热启动、静止保持、已知旋转、振动、温度、动力循环及代表性轨迹。如有，与独立真值数据进行比较。评估偏置误差、方向漂移、速度和位置误差、创新统计以及观测丢失后的恢复情况。

发布时要有一份简明的清单。

评估“机器人IMU偏置、漂移与校准”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。

成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。

上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。

最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验，使后续团队能够沿着证据继续推进。

实际项目还应指定数据、模型、控制器和安全流程的负责人，并预先定义回滚条件。责任边界、审批记录与变更日志越清楚，故障发生后越容易停止扩散、定位原因并安全恢复。

把任务拆成感知、决策、动作执行和结果确认，可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例，避免用端到端成功率掩盖偶发但严重的风险。

引用的产品规格、论文结果和监管要求需要记录发布日期与适用版本。资料更新后应重新核对关键结论；无法从一手来源确认的内容，应明确标注为待验证信息。

小规模试点的价值在于提前暴露接口、人员协作和异常处理问题。试点结束后应依据预设门槛决定扩大、修改或停止，而不是因为已经投入资源就默认继续。

• 定义传感器轴、单位和时间戳事件。
• 分别校准偏移量、比例和横轴项。
• 表征温度、噪声和振动。
• 验证在线可观测性和协方差一致性。
• 在重启和环境限制下重复任务测试。

常见问题

减去一个静止的零点足以校准IMU吗？

没有。它只估算一个偏置条件，但不包括比例、对齐、温度、振动或时序误差。

为什么偏航在机器人静止时会漂移？

微小的陀螺偏置与偏航整合，重力不直接约束航向。

阿伦偏差能纠正所有IMU错误吗？

不。它描述了平稳数据中的随机行为；尺度、比对和动态效应需要其他检验。

加速度计数据可以对位置积分两次吗？

只有短暂且没有强约束；偏差、噪声和方向误差使不受约束的位置迅速漂移。

零协方差是否意味着IMU是精确的？

不。零可能被消费者错误解读，且无法证明不确定性；发布经过验证的协方差模型或指定的未知标记。

惯性估计与验证边界

IMU校准仅适用于所识别的传感器、配置、安装点和测试环境。仅凭低静止漂移不应推断安全或导航完整性。
