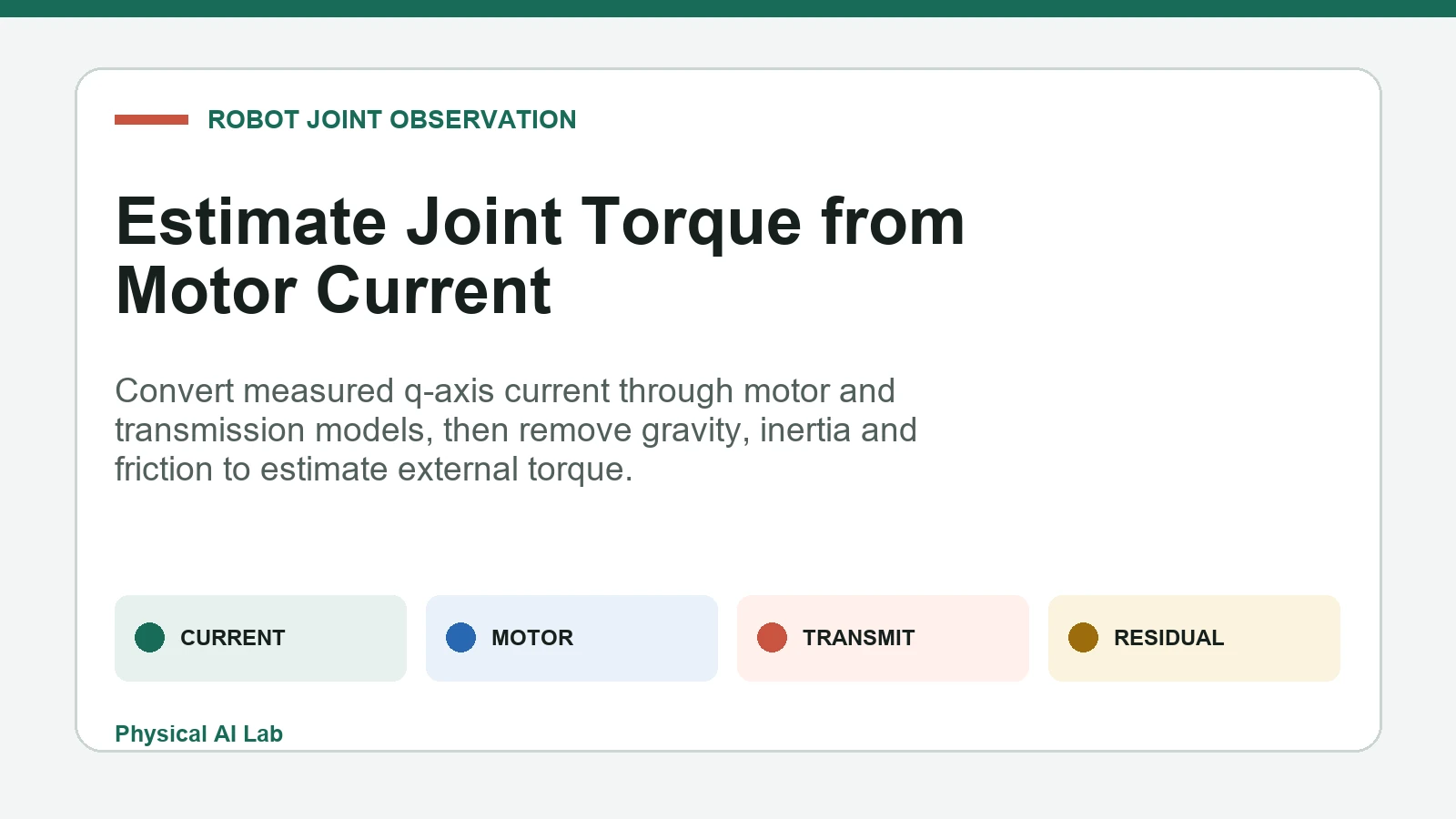

从电机电流估算机器人关节转矩

电机电流可以估算机器人执行器内部产生的电磁转矩。它不会直接测量关节处的外部转矩。估计必须经过校准的电机转矩常数、传动模型和机器人动力学，才能表示输出或接触转矩。

使用测量产生的转矩q轴电流，而非未经验证的电流指令。然后考虑传感器偏移、符号、电机温度、齿轮比、方向相关效率、重力、惯性和摩擦。电压饱和或电流削波即使方程看起来正确，也可能使假定关系失效。

本指南应与 机器人力-转矩传感器指南、 关节摩擦指南 及 系统识别指南一起使用。将电流导出的转矩视为基于模型且声明不确定性的估计，而非认证的接触力传感。

定义应用所需的转矩

电磁电机转矩、齿轮箱输入转矩、关节输出转矩和外部交互转矩是不同的量。控制器可能需要电机转矩用于内环调节，关节转矩用于负载监控，外部转矩用于碰撞和接触估计。在选择方程前，先列出数量、坐标系、符号和采样时间。

还要定义该值是瞬时、滤波、峰值、连续还是在窗口内平均的。适合有效载荷监测的低通估计可能延迟过大，无法实现接触检测。快速残差可能噪声过大，无法准确报告静力。

记录预定决策及单位。显示数字、限制命令和触发保护性停止需要越来越强有力的证据和独立性。

从测量到的q轴电流开始

在场向控制中， q轴电流通常是控制器约定下表面永磁电机产生的转矩电流。相电流、母线电流、均方根电流、峰值电流和电流指令不可互换。请阅读驱动文档，记录实际反馈信号及其缩放和符号。

电流传感器偏移在零负载时产生假转矩，而增益误差则改变斜率。开关纹波、 ADC时序、死时间和滤波会影响带宽。在调试过程中捕捉原始或最小处理的电流，这样后续滤波器不会隐藏测量源。

记录值	它的代表意义	常见误差	必须检查
现任指挥	请求的控制器操作	削波或跟踪误差	与测量电流进行比较
测量的q轴电流	产生转矩的电流估计	偏移、符号或比例	零电流测试与参考电流测试
相电流	每相电流	变换约定	验证克拉克-帕克的实现
直流母线电流	电源电流	与电机转矩混淆	仅用于电压和效率模型
滤波电流	带宽受限信号	隐藏延迟	测量幅度与相位响应

校准电机转矩常数

理想的关系是电机转矩等于转矩常数乘以q轴电流。目录转矩常数可能使用峰值或有效值电流、线对线或相位约定以及指定温度。约定不匹配可能导致固定的刻度误差，该误差能通过每次软件测试。

在多个正负电流下校准已知的反作用转矩或输出力的执行器。仅在经过验证的线性范围内进行偏移和斜率调整。热稳定后重复此过程，因为磁通量、绕组电阻和电流控制裕度随温度变化。

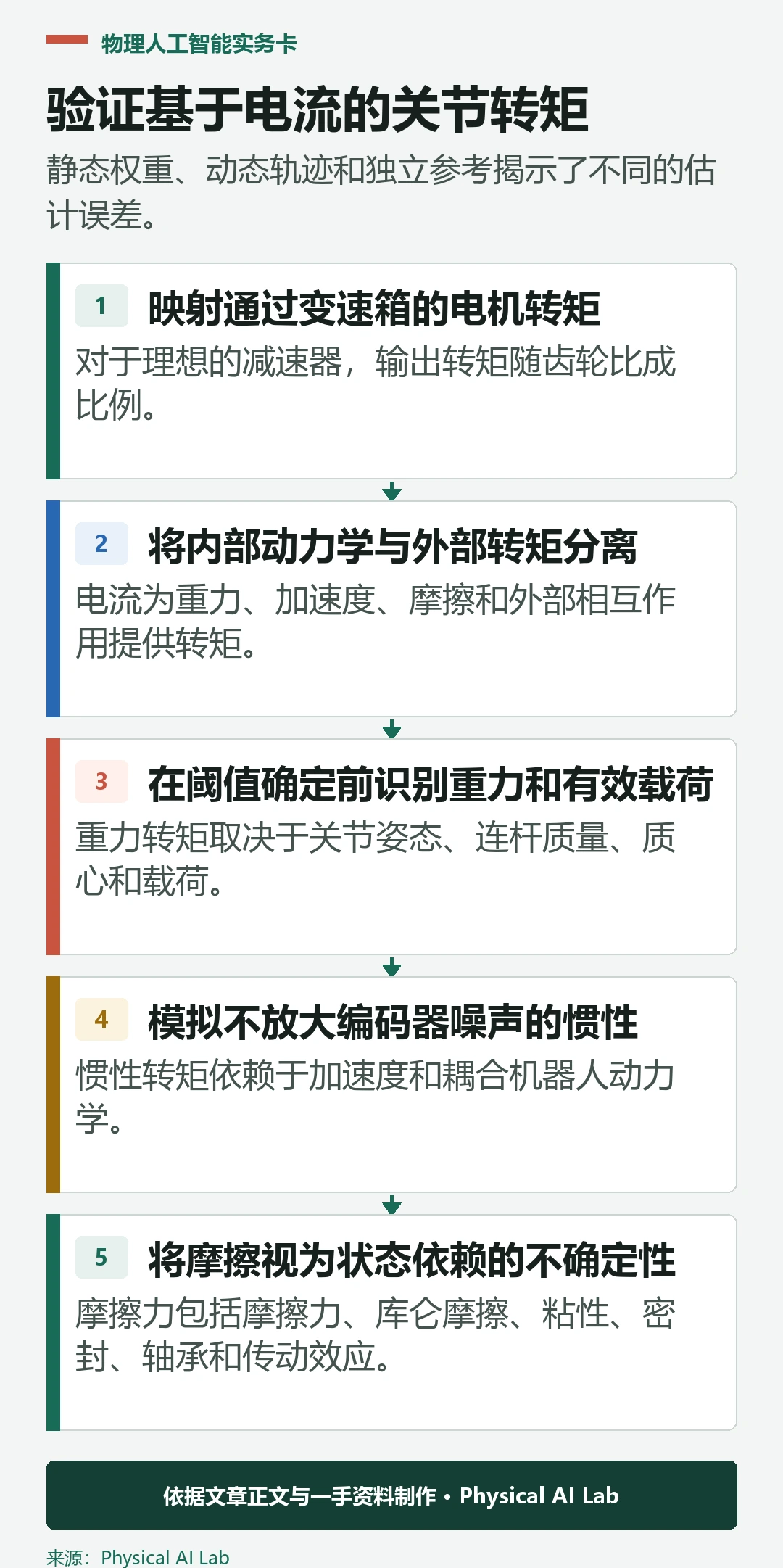

映射通过变速箱的电机转矩

对于理想的减速器，输出转矩随齿轮比成比例。实际输出还取决于效率，效率会随转矩、转速、方向、温度、润滑以及负载是否驱动电机而变化。因此，倒退驱动和电机驱动可能需要不同的映射。

如果轴承、密封和钢索力位于电机与期望输出边界之间，则包括它们。验证所有象限的符号：正负转速与正负转矩的交叉。单一标量效率仅在测试支持的包络内被接受。

将内部动力学与外部转矩分离

电流为重力、加速度、摩擦和外部相互作用提供转矩。一个常见的残差是从电流产生的关节转矩中减去模拟的重力、惯性、科氏力或离心效应和摩擦。其余部分被解释为未建模或外部转矩。

该残差并非纯接触。其中还会出现有效载荷误差、柔性电缆、齿轮箱滞后、结构振动和模型不匹配。同行 评审的碰撞检测研究 展示了动量或扰动观察者如何利用模型残差，但部署阈值仍需机器人专用验证。

残余分量	典型特征	有用的实验	若省略风险
重力误差	姿态依赖偏差	已知载荷的慢姿态网格	某些体式中的假接触
惯性误差	加速度相关峰值	双向弹道扫除	运动中的假碰撞
摩擦	速度和方向依赖性	恒速反转	偏置低速转矩
传输迟滞	历史依赖差异	装卸循环	不可重复阈值
外部联系	任务依赖性持续或冲动残差	仪器接触试验	漏接或晚期检测

在阈值确定前识别重力和有效载荷

重力转矩取决于关节姿态、连杆质量、质心和载荷。载荷变化可以完全像持续的外力。估算或识别载荷属性，并在配置数据缺失或不一致时拒绝转矩判断。

收集双向的慢轨迹，使惯性转矩较小。比较电流导出的转矩与工作区内刚体重力预测。保持拟合姿态，以测试模型是否是泛化而非仅记忆校准点。

模拟不放大编码器噪声的惯性

惯性转矩依赖于加速度和耦合机器人动力学。编码器位置的数值微分可能放大量化和噪声，而重滤波则延迟估计。倾向于同步的速度和加速度估计，并有滤波器延迟。

在安全范围内激励代表性的加速度和有效载荷。使用 关节执行器测试流程 比较请求的、测量的和参考量。在加速和减速期间检查残差，因为符号误差只能在单向发生。

将摩擦视为状态依赖的不确定性

摩擦包括静摩擦、库仑摩擦、黏性摩擦以及密封、轴承和传动效应。它可能取决于速度、方向、位置、温度、载荷和运动历史。在接近零速度时，相同的测量电流可能支持在运动开始前的转矩范围。

使用专用轨迹拟合摩擦，并在不同周期中进行验证。 摩擦补偿指南 解释了为什么一个恒定偏移很少足够。保持置信区间在零速度估计附近，而不是强行设定一个精确但无支持的数值。

检测饱和和线性权威的丧失

高速时，可用总线电压可能不足以跟踪请求的电流。电流限制、热降额和逆变器保护也可能削减响应。指令与转矩的关系失效，尽管测量的电流仍可能报告传感器精度内实际产生的转矩。

日志电压利用率、电流跟踪误差、极限状态和故障，并附有估计值。 ODrive 控制文档 是区分控制器信号和极限的驱动接口的一个例子。当超出校准工作包络时，标记输出为无效或降低其置信度。

利用时间证据进行接触检测

碰撞探测器应考虑残余幅度、持续时间、变化率、方向和机器人状态。指令加速时的高冲量与静态保持时的持续残差不同。迟滞和反弹可以减少抖动，但也会增加检测延迟。

从标注的无接触和接触试验中建立阈值，涵盖姿态、载荷、速度和温度。报告假阳性和假阴性率及检测时间。切勿只关注最容易区分的剧烈接触病例。

当传输误差重要时，添加输出反馈

电机编码器无法观察所有间隙、顺应或输出端扰动。负载端编码器可以暴露传输扭转，并在比值、零点和时间戳对齐时改善状态估计。在将电机与负载角度解释为转矩之前，请阅读 双编码器指南。

如果刚度已知且局部有效，弹性挠度可以提供另一种转矩估计。将其与电流导出的转矩和独立参考进行比较。分歧是诊断证据，而非盲目平均信号的理由。

验证独立转矩参考

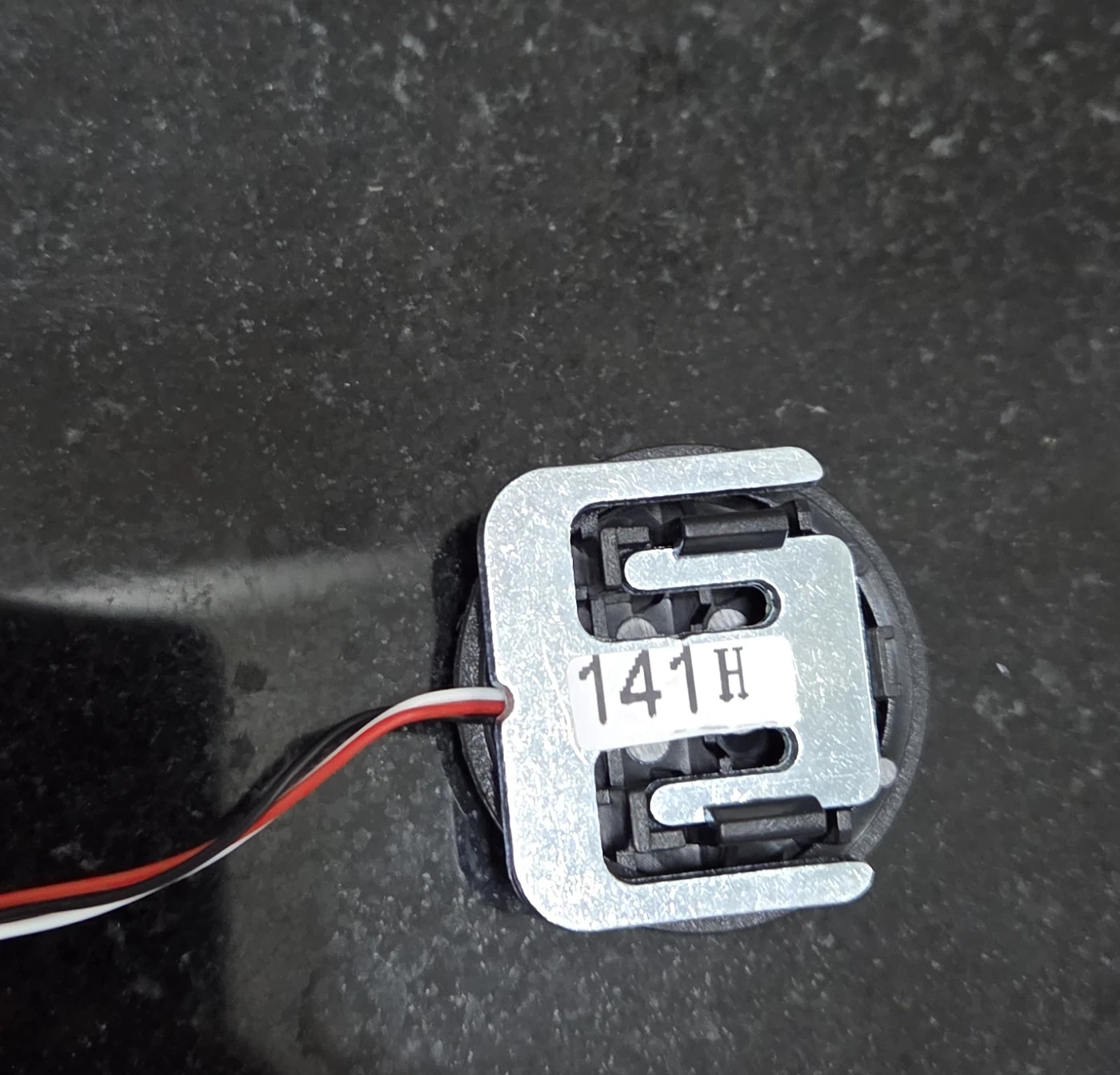

使用校准配重和杠杆臂进行静态检查，然后使用转矩传感器、力-转矩传感器或校准负载传感器进行动态检查。验证夹具的顺应性、杠杆几何形状、对准、传感器带宽和不确定性。 卡内基梅隆系列弹性执行器校准论文 展示了执行器传感如何通过显式校准和比较获得益处。

测试零点、尺度、线性度、滞后性、重复性、带宽、热漂移、有效载荷变化及所有运动象限。保存原始同步数据和软件版本。仅对保留试验支持的包络线发布估计器。

使用简明的释放清单。

评估“从电机电流估算机器人关节转矩”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。

成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。

• 说出转矩边界和当前的惯例。
• 校准电流偏移、转矩常数和传动映射。
• 减去经过验证的重力、惯性和摩擦模型。
• 每次估算都要暴露饱和度、延迟和信心。
• 与操作范围内的独立参考进行比较。

常见问题

电机电流能直接测量外部接头转矩吗？

不。它估算电机电磁转矩；在解释外部转矩残差之前，必须对传动损失和机器人动力学进行建模。

我应该用命令电流还是测量电流？

使用校准的测量产生转矩电流，并单独记录该命令以检测跟踪误差和饱和。

目录转矩常数够准确吗？

它可以初始化模型，但根据当前的惯例、安装的硬件和温度，应对其进行校准以达到所需的精度。

为什么机器人倒车时估计的转矩会变化？

摩擦、间隙、齿轮箱效率、电流偏移和滤波都可能与方向有关。

基于电流的转矩估算能取代安全级力传感器吗？

默认情况下并非如此。安全功能需要符合适用风险和标准的架构、诊断和验证。

估计转矩与接触安全边界

基于电流的转矩估计依赖于模型。不得声称接触力的准确性或安全完整性超出独立验证的操作范围。
