机器人力与转矩传感器:安装、校准、控制与验证

机器人力与转矩传感器测量机器人与环境之间的相互作用。六轴腕部传感器可报告三个力和三个力矩分量,如同扳手。关节转矩传感器、指尖传感器和单轴负荷传感器观察不同的载荷路径,支持不同的控制目标。

有用的接触测量不仅需要灵敏的传感器。机械接口、距离、过载保护、电子设备、采样、滤波、校准、工具补偿和坐标变换都会影响控制器使用的信号。

本指南将接触感应与 机器人执行器位置反馈物理人工智能控制环路连接起来。应确认具体型号和安装方式的传感器额定值。

力传感器测量设计载荷路径中的变形

许多力传感器使用应变计,连接在弹性金属结构上。施加的载荷会产生微小的变形,改变电阻。桥式电路和电子设备对这种变化进行放大和数字化。其他传感方法则使用电容、光学或压电效应。

机械结构是测量的一部分。几何结构决定灵敏度、刚度、固有频率和过载行为。安装表面、螺栓和适配器必须按预期传递载荷,同时不引入寄生应力。

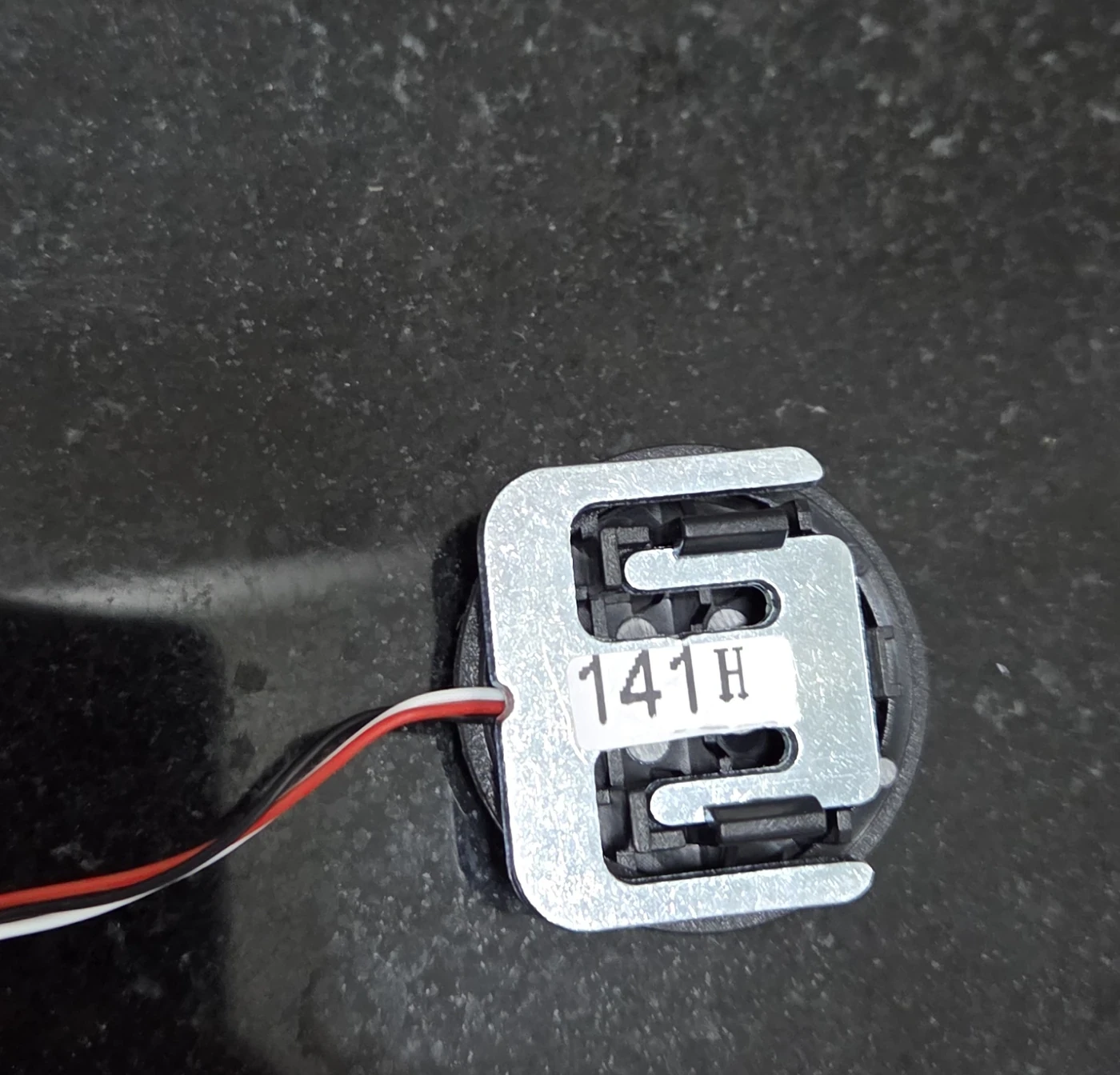

金属应变计载荷传感器,用于将微小变形转换为电信号
该载荷传感器展示了基于变形的测量;它不是六轴机器人腕传感器。来源:Gannu03,维基共享资源。许可:CC BY-SA 4.0

六轴传感器报告六维力/力矩,而非单一方向的力

ATI选择指导按力、转矩、尺寸、刚度和过载组织多轴传感器。六个测量通道通过校准矩阵转换为传感器坐标系中的力和力矩。

横轴灵敏度意味着一个方向的负载可能影响多个原始通道。校准在标注不确定范围内将其区分开。控制器随后必须将扳手转换为适合该任务的工具、底座或接触框架。

放置位置决定哪些载荷是可观测的

腕部传感器测量工具、有效载荷、惯性和传感器外接触的综合载荷。关节转矩传感器通过特定关节结构观察载荷。指尖传感器捕捉局部接触,但可能无法看到整个物体扳手。

从控制器必须回答的问题中选择位置。它是检测首次接触、调节抛光力、估算有效载荷、保护关节还是平衡人形机器人?绕过感应元件的载荷保持隐形。

安置观测实力盲区
机器人手腕工具与外置扳手一般操作反馈手腕上游的负荷
关节转矩通过一个接头承受载荷合规与动态确切接触位置
指尖局部接触抓握与滑动细节全臂载荷
底座还是脚部支持反应平衡与接触局部手部互动

量程与分辨率设计必须考虑可预见的过载

较小的范围可以提供更细微的实用灵敏度,而较大的范围则能容纳有效载荷和冲击。请分别选择力轴和转矩轴,因为机器人任务可能高度不对称。包括工具重量、惯性载荷和最坏情况下的意外接触。

过载评定并非正常的操作目标。机械止挡或护罩可以保护传感器,但它们可能会增加替代负载路径或滞后。测试:确保过载保护保持校准,并不造成不安全的结构失效。

偏置、漂移和串扰需要主动管理

零偏置会随着安装、温度、电缆力和时间的变化而变化。串扰耦合轴线和电子设备会增加噪声。调零程序应说明机器人姿态、工具状态、预热状态以及是否存在外部负载。

在不抹除实际持续力的情况下监测运行中的偏置。应在预期范围内验证温度补偿。尽可能记录原始和校准值,以便追踪无法解释的行为源于传感或变换。

必须正确去除工具重量和惯性

腕部传感器测量工具和有效载荷上的重力以及接触。补偿利用工具质量、质心、机器人方向以及传感器到工具的坐标变换。动态运动还会产生惯性效应和科里奥利效应。

错误的有效载荷或框架惯例可能看起来像接触力。校准工具属性,配合受控姿态和运动,并说明报告的扳手是原始的、重力补偿的还是动态补偿的。保留未补偿信号以供诊断。

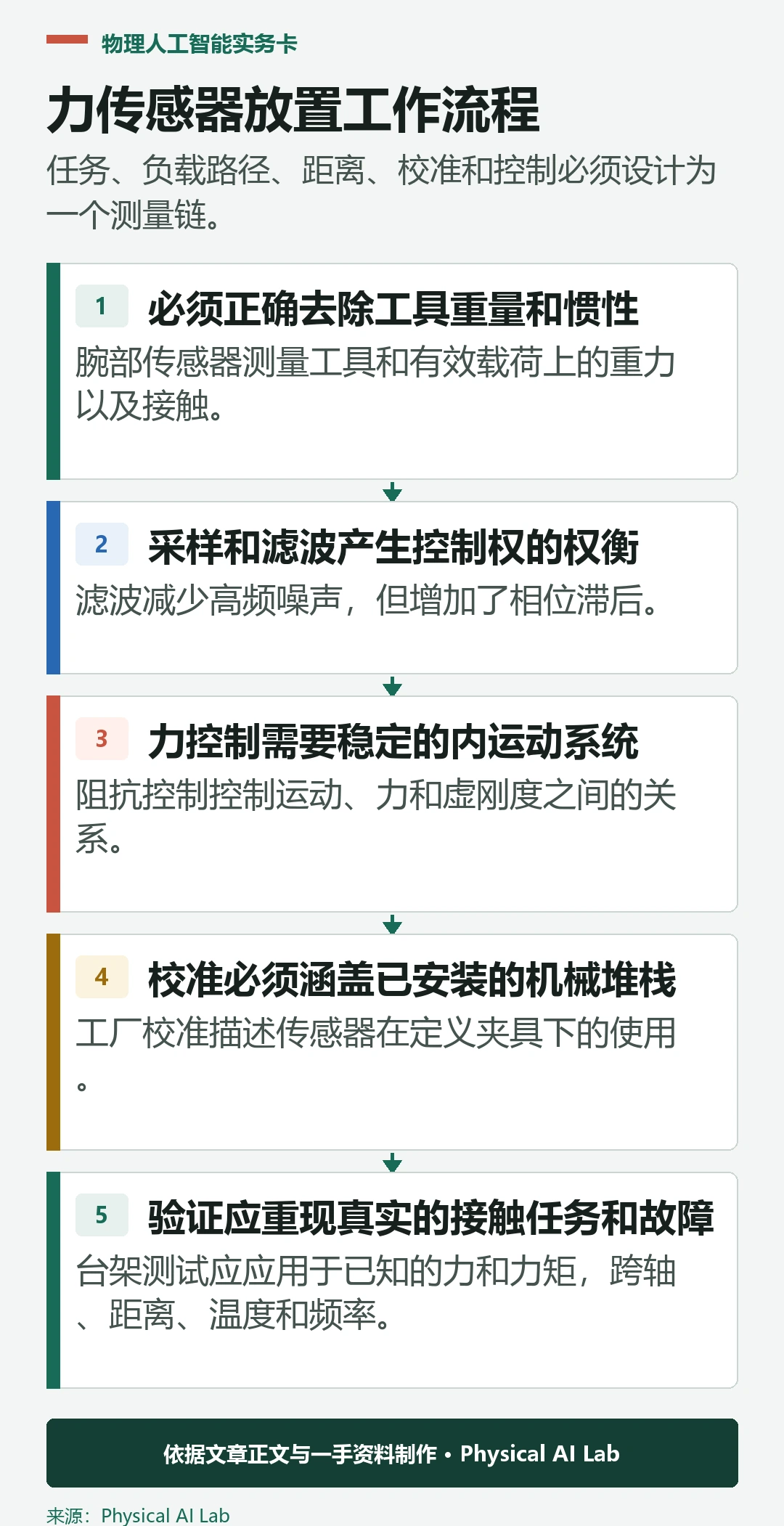

五步工作流程:安装和验证机器人力传感器
任务、负载路径、距离、校准和控制必须设计为一个测量链。来源:物理人工智能实验室。

采样和滤波产生控制权的权衡

滤波减少高频噪声,但增加了相位滞后。当传感器延迟、机器人动力学和控制器增益相互作用时,靠近刚性表面的力控制可能变得不稳定。机械共振和结构顺应性也会影响可用带宽。

测量从物理加载到控制器时间戳的端到端延迟。使用抗锯齿过滤和同步时钟。在图中选择闭环任务中的滤波截止,而非视觉平滑度。

测量问题控制器症状诊断反响
偏置漂移虚假稳定接触无负载趋势与温度的关系热模型与归零规则
串扰错误的方向响应单轴校准载荷基体与安装评测
帧错误力旋转错误多种姿态下的已知载荷变换修正
滤波器延迟接触时的振荡频率和潜伏测试带宽与增益设计
过载偏移输出或非线性输出过载事件后的参考校验保护与重新校准

力控制需要稳定的内运动系统

阻抗控制控制运动、力和虚刚度之间的关系。导纳控制将测量到的力转换为运动。混合方法调节选定的力和位置方向。每种方法都依赖于稳定的低水平关节控制和正确的框架。

设定接触接近速度、力限制、饱和度和逃逸行为。噪声或饱和传感器不应要求无限运动。评估自由空间、首次接触、滑动、干扰和断联过渡。

校准必须涵盖已安装的机械堆栈

工厂校准描述传感器在定义夹具下的使用。机器人适配器、螺栓、盖子和电缆布线可能会增加应力或改变热行为。安装后验证零点、轴标和比例,并结合已知的载荷和力矩。

过载、刀具碰撞、维修或异常漂移后应重新检查。校准记录应包括序列号、夹具、方向、温度和不确定性。没有可追溯性的数值矩阵不足以作为证据。

验证应重现真实的接触任务和故障

台架测试应应用于已知的力和力矩,跨轴、距离、温度和频率。机器人测试应涵盖实际工具、有效载荷、表面刚度、速度和运动。在可行的情况下,将控制器响应与独立参考进行比较。

注入断线、冻结数据、饱和、时间戳延迟和不合理的跳跃。确认机器人限制运动或进入预期安全响应。跟踪现场操作中的校准漂移和过载事件。

评估“机器人力与转矩传感器:安装、校准、控制与验证”时,还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中,才能区分模型能力、系统接口和现场流程造成的差异。

成本评估除了设备与算力,还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较,才能判断方案是否适合扩大。

上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程,并为下一轮数据采集和模型更新留下可追溯记录。

最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验,使后续团队能够沿着证据继续推进。

实际项目还应指定数据、模型、控制器和安全流程的负责人,并预先定义回滚条件。责任边界、审批记录与变更日志越清楚,故障发生后越容易停止扩散、定位原因并安全恢复。

把任务拆成感知、决策、动作执行和结果确认,可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例,避免用端到端成功率掩盖偶发但严重的风险。

引用的产品规格、论文结果和监管要求需要记录发布日期与适用版本。资料更新后应重新核对关键结论;无法从一手来源确认的内容,应明确标注为待验证信息。

小规模试点的价值在于提前暴露接口、人员协作和异常处理问题。试点结束后应依据预设门槛决定扩大、修改或停止,而不是因为已经投入资源就默认继续。

所有结论都应能够追溯到原始记录,并可复核。

  • 定义任务和可观测的负载路径。
  • 尺寸、工作范围和过载保护。
  • 校准偏置、串扰和坐标帧。
  • 测量过滤和端到端延迟。
  • 验证接触转移和传感器故障。

常见问题

六轴力矩传感器测量什么?

应用校准矩阵后,传感器会在定义的坐标系中报告三个正交力分量和三个力矩分量。

机器人力传感器应该安装在哪里?

将它放置在与任务相关的载荷路径中。手腕、关节、指尖和脚部传感器观察不同的相互作用。

为什么力传感器必须归零?

应力、温度和电子元件的增加会产生偏置。归零可以建立参考点,但该过程不能消除实际的持续负载。

更多的滤波会改善力的控制吗?

不是自动的。滤波减少噪声,但会增加延迟和相位延迟,这可能会破坏接触控制。用完整的环路调谐。

电机电流能替代力传感器吗?

电流可以估算电机转矩,但摩擦、传动行为和模型不确定性会降低准确性。当任务需要经过验证的接触反馈时,直接感测非常有用。

接触感应说明

力和转矩额定、过载极限及校准不确定性均为型号特定。核实当前制造商文档,并在具代表性的接触和故障条件下验证已安装的传感器、变换器和控制器。
