パワー・フォースリミティング（PFL）は、アプリケーションの設計と検証済みの測定によって接触結果を制限する協働運転手法です。協働型として販売されているロボットは、工具、ワークピース、パス、治具、人を追加した後に許容される接触を確立しません。
テストは、予見可能な接触シナリオから始まります。エンジニアは過渡的な衝撃と準静的トラップを区別し、物体の領域と方向を特定し、設置されたロボットの構成を再現し、時間経過による完全な力と圧力の挙動を記録します。
本ガイドは教育的なものであり、適用される基準、法律、または資格のある機械安全評価の代替ではありません。協 働ロボット安全ガイド や フォーストルクセンサーガイドと一緒に使ってください。

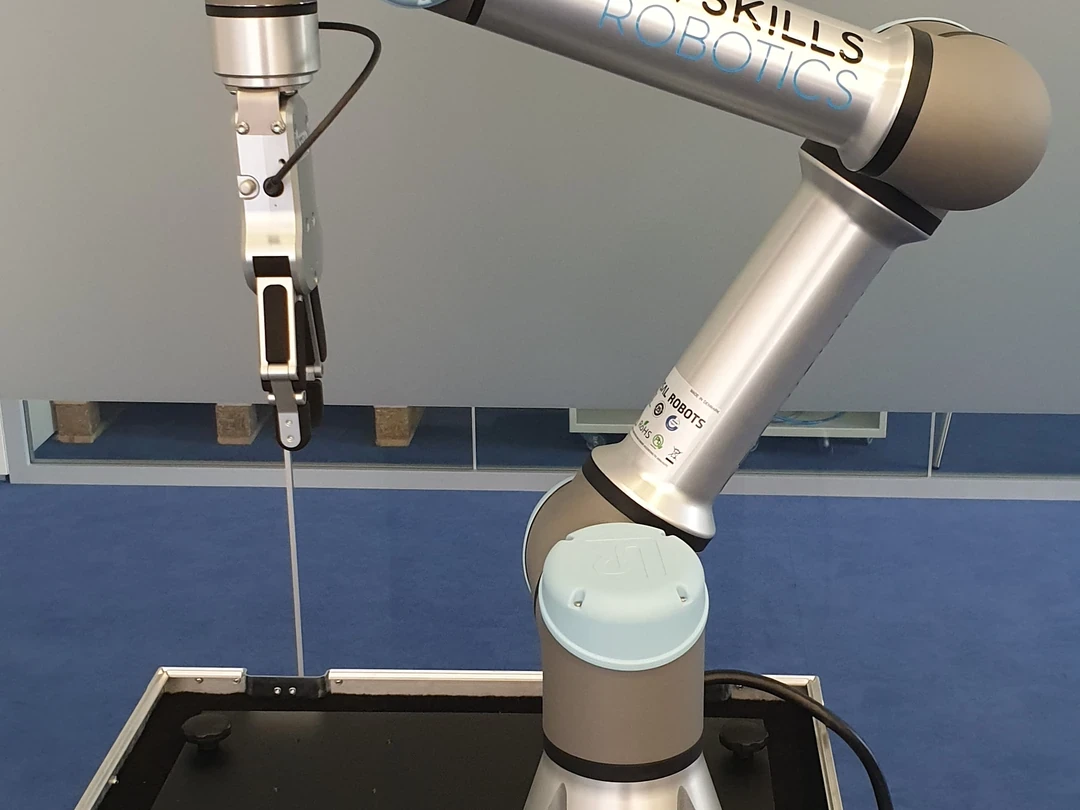

アプリケーションレベルでPFLを定義する
PFLは腕だけの特性ではありません。リスク評価は、動く形状、作業、アクセス可能な接触点、予想される人員、ワークピース、周囲の表面、そして接触が起こりうるあらゆる動作モードを網羅します。
どの接触が許可され、何が防止されるべきか、どの前提がその決定を支持しているかを記録しましょう。このシナリオ境界を持たないコントローラ設定には、正当な受け入れの意味はありません。
分離した過渡接触と準静的接触
一時的な接触は衝撃後の分離を可能にしますが、準静的接触は動く構造物と固定構造の間に身体の一部を閉じ込めたり固定したりすることができます。同じピークフォースの数値は、同じ持続時間、圧力、脱出条件を表すわけではありません。
各シナリオを物理的ジオメトリと運動から分類してください。アーム表面が丸くなっても、ロボット、工具、ワークピース、治具間のトラップテストを行います。
| シナリオフィールド | 記録 | なぜ重要なのか | 典型的な制御 |
|---|---|---|---|
| 接触タイプ | 一時的または閉じ込められた | 変更の結果 | 間隔または力の制御 |
| ボディリーク | 予見可能な場所 | 異なる脆弱性 | 防止または制限 |
| 幾何学 | 半径と面積 | 圧力の変化 | ラウンドまたはパッド |
| 運動 | 方向と速度 | エネルギーの変化 | 速度を落とす |
| 構成 | ポーズ、ロード、ツール | 効果的なダイナミクスの変化 | レシピロック |
接触シナリオ行列を構築する
接触点、ボディ領域、アプローチ方向、トラップ状態、ロボットポーズ、速度、ペイロード、ツールの状態、生産モードごとに行を使用します。設置、回復、メンテナンスを含め、通常のサイクル中よりも近い人がいる場合も含めてください。
信頼できる最悪ケースを優先しつつ、除外された組み合わせの理由は保持しましょう。単一の便利なテストポイントだけでは、変化するマルチリンクロボットのアプリケーションを表すことはできません。
力と圧力を異なる量として測定する
力は接点全体にかかる荷重を積分し、圧力は面積に比べた分布に依存します。狭い工具の刃は、全体の力が控えめに見えても局所的な圧力を害してしまうことがあります。
ピーク、持続時間、必要に応じてインパルス、接触面積や圧力応答、そして再現性を捉えます。完全な波形を保ち、フィルタリングやサンプリングで短いピークが隠れないようにしましょう。

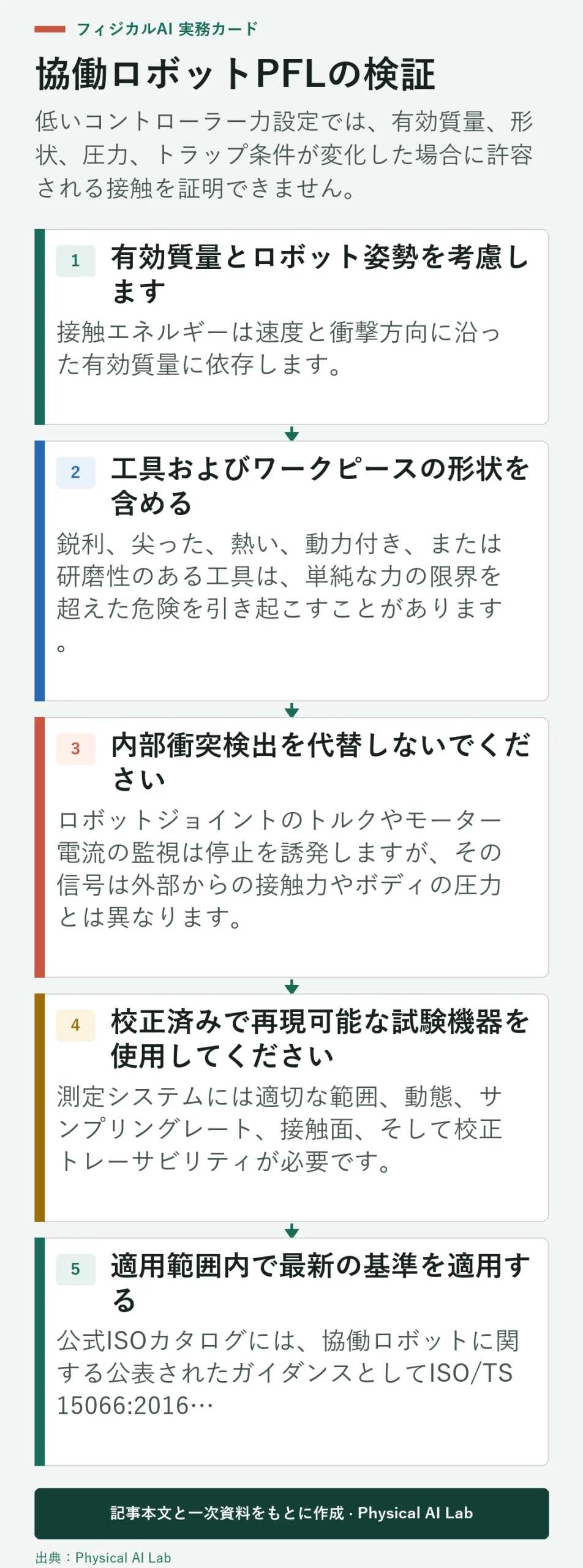

有効質量とロボット姿勢を考慮します
接触エネルギーは速度と衝撃方向に沿った有効質量に依存します。ロボットの構成、方向、ペイロード、重心、駆動制御によって効果的な挙動が変化し、片腕の質量値では不十分です。
各危険地点で信頼できる対応を最大化するためのテストポーズと指示。すべての生産レシピでプログラムされた制限が有効であることを確認しましょう。
工具およびワークピースの形状を含める
鋭利、尖った、熱い、動力付き、または研磨性のある工具は、単純な力の限界を超えた危険を引き起こすことがあります。保持されたワークピースは刃や慣性を加えることができます。落下したワークピースは別の衝突の危険を生み出します。
接触制限に頼る前に、本質的に安全な形状、ガード、分離、またはプロセスの変更によってリスクを低減しましょう。PFLはすべてのプロセスを人間の近接に適したものにすることはできません。
内部衝突検出を代替しないでください
ロボットジョイントのトルクやモーター電流の監視は停止を誘発しますが、その信号は外部からの接触力やボディの圧力とは異なります。感度は姿勢、摩擦、ペイロード、加速度によって変わります。
内部検出を制御戦略の一部として活用し、独立したアプリケーション測定で検証してください。連絡不在、迷惑なトラブル、そして対応停止を含めてください。
校正済みで再現可能な試験機器を使用する
測定システムには適切な範囲、動態、サンプリングレート、接触面、そして校正トレーサビリティが必要です。実際の動きに合わせて、モデル化された身体接触状態を表すように制約します。
繰り返し実行し、不確実性を記録しましょう。底を打ち、飽和し、滑り、シナリオに関係のないサポート条件を導入するセットアップは拒否してください。
適用範囲内で最新の基準を適用する
公式ISOカタログには、協働ロボットに関する公表されたガイダンスとしてISO/TS 15066:2016、産業用ロボット用途およびセルの対象ISO 10218-2:2025が掲載されています。
該当する版、管轄、移行規則、測定方法、受理基準を有能な安全専門家と共に決定します。公開要約は規範的なテキストの代わりにはなりません。
リスクを減らし、同じ検査を再現する
可能な操作には、アクセスの排除、クリアランスの拡大、幾何学の丸みつき、パッション、速度の低下、経路の変更、有効質量の削減、工具の改造、保護機能の追加などがあります。コントロールは生産の利便性だけでなく、ハザード階層から選択してください。
変更後は、同じ記録された悪影響を繰り返し、改善が比較可能になるようにしましょう。改造によって新たなピンポイントや露出時間が長くなっていないか確認してください。
PFL設定を本番環境にロックする
工具、フィンガー、ワークピース、ペイロード、経路、速度、加速度、衝突感度、ソフトウェアバージョンが承認された構成を定義します。レシピの選択とツールの特定により、未検証の組み合わせが共同作業モードで動作するのを防ぐべきです。
関連する変更後に再検証し、ドリフト、摩耗、ブレーキや制御の挙動を監視します。保持ワークの仮定には グリップ安定性ガイド を用いてください。
| 検証 | 測定 | 警告 | 反応 |
|---|---|---|---|
| 幾何学 | アクセス可能なポイント | 新しいピンチ | 再設計 |
| 動力学 | ポーズとスピード | 最悪の場合は省略 | 展開行列 |
| 接触 | 力と圧力 | 波形はルールを超える | リスクの低減 |
| 制御 | 検知と停止 | ポーズ依存性 | 再調整と再テスト |
| 変化 | レシピのアイデンティティ | 未検証の組み合わせ | ブロックリリース |
PFL検証ファイルをリリースします
リスクシナリオ、ボディリージョンの理由、設置された構成、テスト機器と校正、生波形、不確実性、受け入れ基準、リスク軽減アクション、残留リスクおよび変化トリガーを保存します。
以下のチェックで詳細に確認してください。
- 一時的および準静的接触を分類してください。
- 実際の工具、ワークピース、ポーズ、速度をテストしてください。
- 力波と圧力波形を独立して測定してください。
- 非接触プロセスの危険を別途減らしましょう。
- 承認された構成をロックし、関連する変更をすべて再テストしてください。
よくある質問
協働ロボットはPFL検査なしで人間と共に動作できますか？
商品ラベルだけではありません。完全なアプリケーションにはリスク評価と検証が必要です。
ロボットの力の制限を下げることで常に接触が安全になるのでしょうか？
いいえ。幾何学、圧力、トラップ、有効質量、停止挙動も重要です。
手首の力トルクデータは十分でしょうか？
いいえ。診断は支援できますが、ハザードポイントでの校正済み接触測定に代わるものではありません。
人に対して検査は行われますか？
いいえ。適切な測定機器と検証済みの方法を使用してください。被験者は人間ではありません。
ツールだけを変える必要があるのでしょうか？
はい、ジオメトリ、質量、慣性、プロセスエネルギー、保持力や接触可能な接触が変わるときにそうです。
測定接触および適用境界
PFLはアプリケーション固有の接触リスク管理です。シナリオベースの測定、リスク低減、構成制御、適用要件に基づく適切な検証のみを受け入れてください。
