동력·힘 제한(PFL)은 협동로봇과 사람이 접촉할 가능성을 인정하되, 접촉 에너지·힘·압력과 끼임 조건을 위험성평가에서 허용 가능한 수준으로 제한하는 운전 방식입니다. 로봇의 정격 힘만 보는 것이 아니라 자유 충돌과 준정적 끼임, 신체 부위, 접촉 면적, 툴·작업물의 모서리를 구분해 실제 경로에서 측정해야 합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
PFL은 접촉을 허용하는 장치 표시가 아니라 접촉 결과를 제한하고 검증하는 협업 방식이다
PFL에서는 사람과 로봇의 접촉 가능성을 작업 설계 안에 포함하지만 모든 접촉이 허용되는 것은 아닙니다. 충돌 순간의 힘과 압력, 지속되는 누름, 끼임과 전단, 툴·작업물의 날카로운 형상과 공정 에너지를 위험점별로 분석합니다.
ISO의 협업 기술 설명은 PFL을 다른 협업 운전 방식과 구분합니다. 협동로봇 안전 모드에서 전체 체계를 확인하되, 이 글의 판단 단위는 로봇 브랜드가 아니라 특정 툴·작업·속도를 포함한 응용입니다.
자유 충돌과 준정적 접촉을 구분해야 같은 힘 숫자의 의미가 달라지지 않는다
자유 충돌은 사람이 접촉 뒤 물러날 공간이 있어 충격이 비교적 짧게 끝나는 상황입니다. 준정적 접촉은 사람의 신체가 로봇과 벽·지그·테이블 사이에 갇혀 힘이 지속되는 상황으로, 같은 접근 속도라도 위험이 훨씬 커질 수 있습니다.
따라서 시험 목록에는 ‘어느 링크 또는 툴이 어느 신체 부위를 어떤 고정물 쪽으로 누르는가’를 씁니다. 뒤로 물러날 공간이 없는 위험점은 단순 충격 완화보다 공간 재설계, 기계적 제한, 감지와 보호 정지가 우선일 수 있습니다.
PFL 시험 매트릭스는 접촉점·신체 부위·운동 방향·구속 조건을 행으로 만든다
CAD에서 충돌점을 자동 생성하는 것만으로는 부족합니다. 작업자가 부품을 잡는 위치, 유지보수 중 손을 넣는 틈, 예측 가능한 오사용과 작업물 이탈 경로를 현장 관찰과 위험성평가로 추가합니다.
ISO/TS 15066:2016 공식 범위는 협동 산업용 로봇 시스템과 작업 환경에 대한 지침을 제공합니다. 인체 한계 수치는 표준 원문과 적용 지침에서 확인하고, 인터넷 표를 복사하지 말며 접촉 유형과 신체 부위의 조건을 그대로 보존해야 합니다.
| 시험 축 | 예시 | 빠뜨리기 쉬운 조건 | 기록 |
|---|---|---|---|
| 접촉체 | link·flange·tool·workpiece | 볼트·모서리·돌출 | 반경·재질·면적 |
| 사람 | 손·팔·몸통 | 손가락·뼈 돌출부 | 가정 신체 부위 |
| 운동 | 직선·회전·회수 | 팔꿈치 링크 휩쓸림 | 속도·자세 |
| 구속 | 자유·벽·지그 사이 | 도주 공간 상실 | 고정물 간격 |
실제 사진에서 PFL 판단을 바꾸는 것은 툴 끝과 주변 구조물의 조합이다

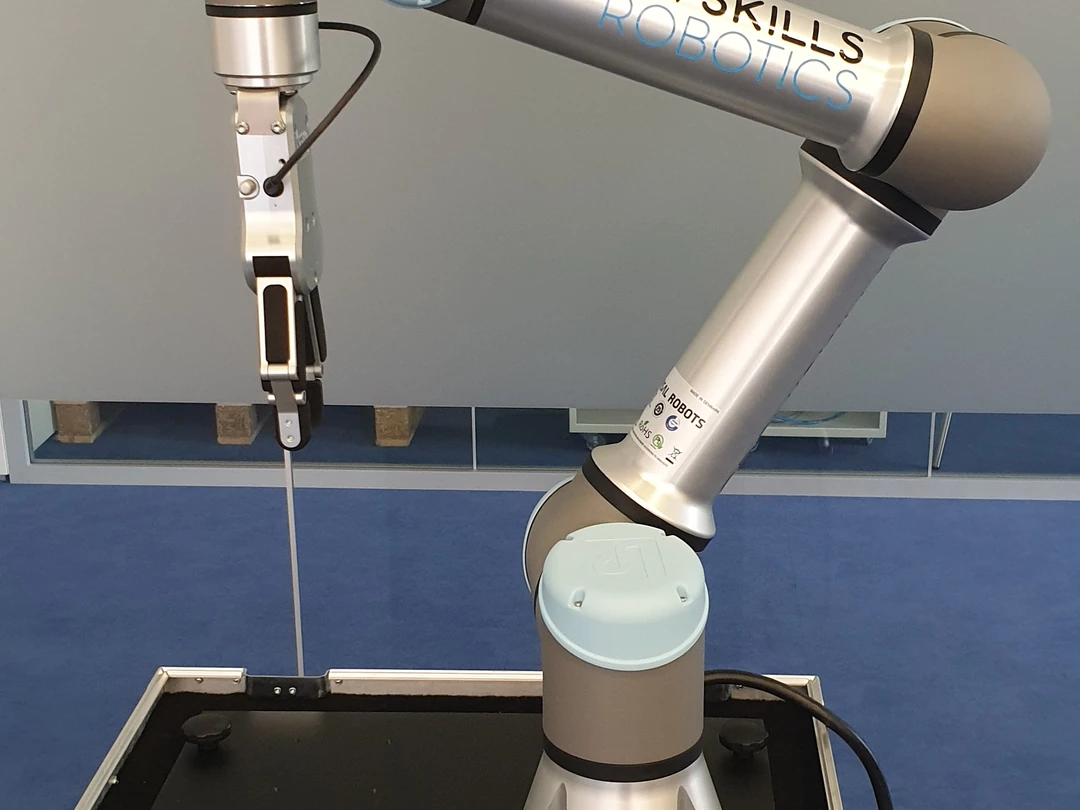

사진의 협동로봇처럼 끝단에 툴이 달리면 로봇 본체의 둥근 표면보다 작은 접촉 면적, 돌출부와 케이블이 먼저 사람을 칠 수 있습니다. 장착대·테이블과의 사이에는 손이나 팔이 끼이는 준정적 위험점도 생깁니다.
PFL 검증 대상 모델에는 각 링크의 유효 질량뿐 아니라 툴 질량·무게중심·관성, 잡은 작업물의 형상과 파지 실패 시 낙하·비산을 포함합니다. 로봇 설정의 payload 값이 틀리면 충돌 감지와 정지 성능도 달라질 수 있습니다.
힘과 압력은 같은 측정이 아니며 시간 파형을 함께 보아야 한다
큰 접촉 패드는 힘을 넓게 분산해 압력을 낮출 수 있지만 총 힘과 지속시간은 여전히 클 수 있습니다. 반대로 작은 모서리는 비교적 낮은 힘에서도 국부 압력을 높입니다. 시험 장치는 예상 신체 부위의 기계적 특성과 접촉 면적을 반영해야 합니다.
로봇 힘·토크 센서의 손목 측정값은 제어와 진단에 유용하지만 사람 접촉점의 실제 압력과 국부 힘을 그대로 나타내지 않습니다. 외부 검증 장치로 접촉점의 force-time 파형과 압력 분포를 측정하고 센서 대역폭·포화·교정을 기록합니다.
접촉 에너지는 속도뿐 아니라 유효 질량과 로봇 자세에 따라 달라진다
같은 TCP 속도라도 관절 배치와 충돌 방향에 따라 사람 쪽으로 보이는 유효 질량이 달라집니다. 무거운 툴이나 긴 작업물은 관성과 레버암을 키우므로 빈 툴 상태의 시험 결과를 생산 상태에 적용할 수 없습니다.
속도를 낮추는 것은 강력한 저감 수단이지만 모든 끼임 위험을 해결하지는 않습니다. 지속적으로 누르는 경로에서는 최대 힘 제한, 움직임 범위, 토크 제한, 기계적 스토퍼와 고정물 간격을 함께 조정하고 가장 불리한 자세에서 재시험합니다.
툴과 작업물의 날카로움·열·전기는 PFL 힘 제한 밖의 공정 위험이다
용접 토치, 칼, 바늘, 고온 부품, 회전 공구와 전기적 위험은 접촉 힘이 낮아도 심각한 상해를 만들 수 있습니다. 이런 위험은 PFL 모드라는 이유로 허용하지 말고 제거, 가드, 분리, 공정 차단과 별도 보호 기능으로 다룹니다.
ISO/TR 20218-1:2018은 산업용 로봇 엔드이펙터의 안전한 설계와 통합 정보를 다룹니다. 툴 제조사 자료, 로봇 제조사 제한과 셀 통합자의 위험성평가를 연결해 PFL이 다룰 수 있는 접촉과 그렇지 않은 공정 위험을 구분합니다.
로봇 내부 충돌 감지는 독립 시험을 대체하지 못한다
관절 토크나 모터 전류 기반 충돌 감지는 마찰, 온도, 자세와 payload 모델에 영향을 받고 작은 끝단 접촉을 늦게 볼 수 있습니다. 임계값이 민감하면 오정지가 늘고 둔감하면 실제 접촉력이 커지므로 현장 경로별 성능을 측정해야 합니다.
로봇 충돌 감지는 이상 검출 로직을 설명하지만 PFL 합격은 검출 여부만이 아니라 접촉 결과가 허용 범위 안에 있는지로 판단합니다. 센서 fault, 잘못된 payload, controller 설정 변경 시 안전 상태도 별도로 시험합니다.
시험 장치는 교정과 반복성이 확보돼야 하고 로봇 경로와 정렬돼야 한다
측정 장치를 접촉 방향과 다르게 놓으면 미끄러짐이나 비틀림이 생겨 최대 힘과 압력이 왜곡됩니다. 시험체 고정, 접촉 표면, sample rate, filter, trigger와 peak·지속 값 산출 규칙을 미리 정의하고 원시 파형을 보관합니다.
ISO 10218-2:2025가 다루는 통합·시운전 관점에서 시험은 정상 생산 설정과 같은 robot program, safety configuration, tool/payload로 수행합니다. 측정 불확실성과 반복 변동이 한계에 가까우면 여유를 두고 저감한 뒤 재시험합니다.

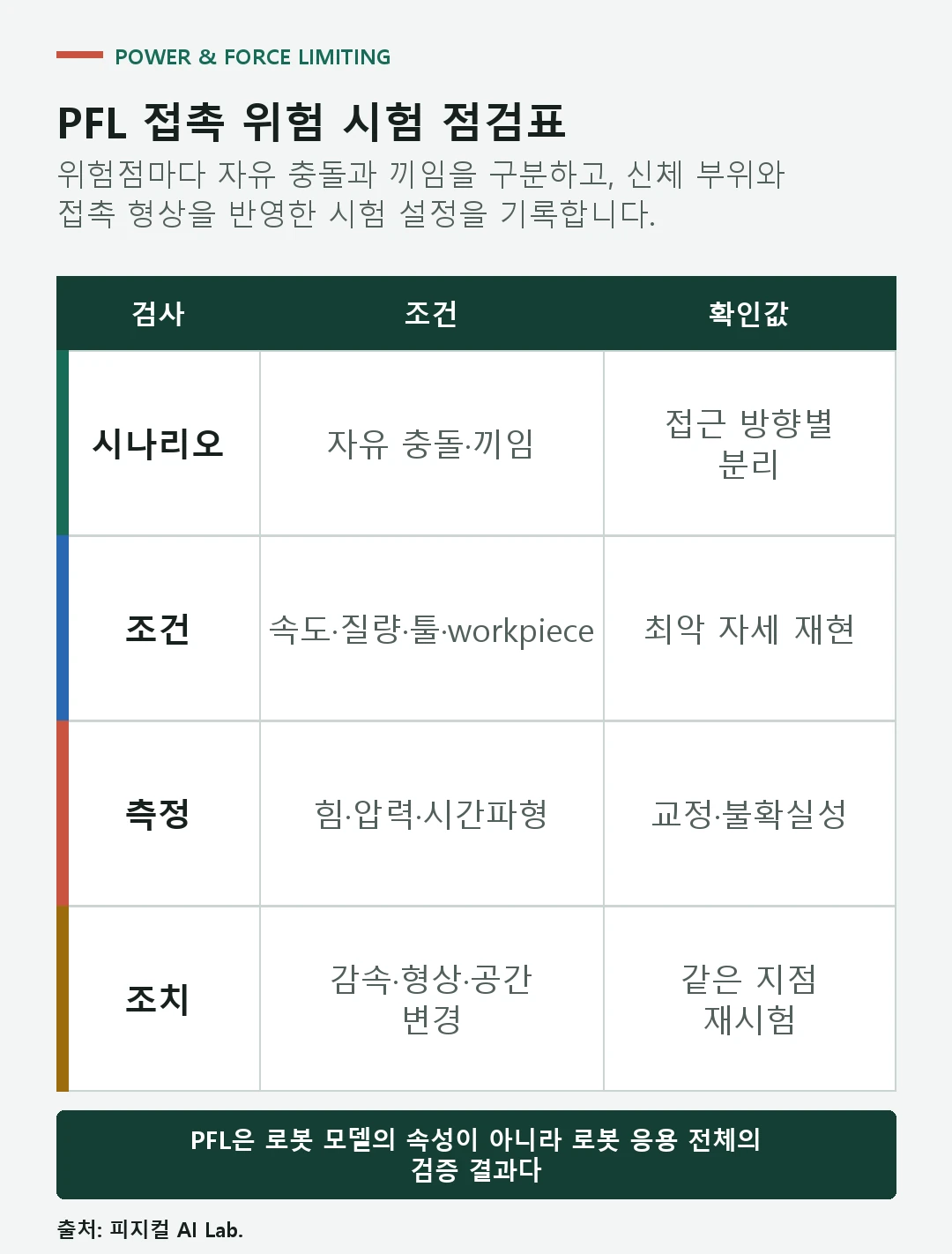

점검표는 가장 위험한 접촉점을 찾고 조치 뒤 같은 조건을 재현하게 만든다
각 시험은 사진 또는 좌표로 접촉점, 로봇 자세, 속도, tool·workpiece, 신체 부위 가정과 자유·구속 조건을 식별합니다. 결과가 나쁘면 속도만 낮추기 전에 날카로운 형상 제거, 완충, 고정물 이동과 도주 공간 확보를 우선 검토합니다.
조치 후에는 실패한 지점뿐 아니라 경로 변경으로 새로 생긴 충돌점을 다시 확인합니다. 통과와 실패를 평균내지 않고 각 접촉 시나리오가 개별 허용 기준을 만족해야 하며, 경계 근처 결과는 반복 횟수와 불확실성을 포함합니다.
PFL 설정은 생산 recipe와 함께 형상·payload·속도 변경을 통제해야 한다
제품 종류에 따라 작업물 크기와 파지 위치가 달라지면 접촉 반경과 끼임점도 변합니다. recipe가 robot motion만 바꾸고 safety setting이나 검증 범위를 바꾸지 않는지 변경 승인에서 확인합니다.
로봇 파지 안정성이 낮아 작업물이 흔들리거나 빠지면 PFL 접촉 시험 밖의 2차 충격이 생깁니다. 파지력, vacuum loss, tool changer 상태와 작업물 존재 감지는 접촉 저감과 별도이지만 같은 위험성평가에서 연결해야 합니다.
PFL 인수 기준은 위험점 전체의 측정 결과와 변경 후 재검증 체계를 포함한다
합격 보고서는 접촉점 목록, 시험 장치 교정, 원시 파형, peak·지속 힘과 압력, 로봇 구성, 불확실성, 조치와 재시험 결과를 남깁니다. 특정 로봇이 협동용이라는 표시나 한 번의 데모 접촉은 응용 전체의 증거가 아닙니다.
현장 인수 뒤에는 툴 마모·완충재 손상, 속도 override, payload 설정, 주변 지그 이동과 작업물 변경을 점검합니다. 사고·near-miss나 충돌 감지 tuning 후에는 영향을 받은 접촉 시나리오를 다시 시험합니다.
| 결과 | 의미 | 우선 조치 | 재시험 |
|---|---|---|---|
| peak 힘 초과 | 충격·유효질량 큼 | 속도·질량·경로 저감 | 같은 자세·방향 |
| 압력 초과 | 접촉면 작음 | 모서리 제거·패딩 | 같은 접촉체 |
| 지속 힘 초과 | 끼임·구속 | 공간·범위·정지 개선 | 구속 조건 |
| 변동 큼 | 정렬·제어 불안정 | 시험법·설정 교정 | 반복·불확실성 |
동력·힘 제한 PFL에서 자주 묻는 질문
협동로봇이면 PFL 시험 없이 사람 옆에서 써도 되나요?
아닙니다. 툴, 작업물, 속도, 자세와 주변 고정물을 포함한 응용 위험성평가와 접촉 검증이 필요합니다.
로봇의 힘 제한 값을 낮추면 항상 안전한가요?
아닙니다. 관성 충격, 작은 접촉면, 끼임과 날카로운 공정 툴은 설정 힘만으로 해결되지 않을 수 있습니다.
손목 힘·토크 센서 값만 기록하면 되나요?
손목 값은 사람 접촉점의 국부 압력과 실제 파형을 대신하지 못합니다. 적절한 외부 측정 장치로 접촉점에서 확인해야 합니다.
PFL 시험에서 모든 신체 부위를 실제 사람으로 시험하나요?
사람에게 직접 위험 시험을 하지 않습니다. 표준과 위험성평가에 맞는 계측 장치·시험체를 사용하고 검증된 절차를 따릅니다.
툴만 바뀌어도 다시 시험해야 하나요?
질량·관성·모서리·접촉 면적·작업물이 달라지면 위험점과 결과가 변합니다. 변경 영향 분석 뒤 필요한 시나리오를 재시험해야 합니다.
PFL 허용 기준과 시험 방법은 적용 법규, 최신 표준 원문과 적격한 위험성평가·검증 절차로 결정해야 합니다. 사람에게 직접 접촉 시험을 하지 말고 교정된 장비와 통제된 조건을 사용하십시오.
