ロボットの力とトルクセンサーは、ロボットとその環境との相互作用を測定します。6軸のリストセンサーは、レンチとして3つの力成分と3つのモーメント成分を報告できます。ジョイントトルクセンサー、フィンガーチップセンサー、単軸ロードセルは異なる荷重経路を観測し、異なる制御目標をサポートします。
有用な接触測定には、感度の高いトランスデューサー以上のものが必要です。機械的インターフェース、レンジ、過負荷保護、電子回路、サンプリング、フィルタリング、校正、ツール補正、座標変換など、すべてがコントローラーで使用される信号に影響を与えます。
このガイドは、接触センサーを ロボットアクチュエーター、 位置フィードバック、 フィジカルAI制御ループに結びつけています。正確なモデルと取り付け方法のセンサー定格を確認してください。
力センサーは設計された荷重経路における変形を測定します
多くの力センサーは、弾性金属構造に接着されたひずみゲージを使用しています。加えられた荷重は小さな変形を生み出し、電気抵抗を変化させます。ブリッジ回路と電子回路がその変化を増幅しデジタル化します。他のセンシング方式では、静電容量、光学、圧電効果が用いられます。
機械的構造も測定の一部です。ジオメトリは感度、剛性、固有振動数、過負荷挙動を設定します。取り付け面、ボルト、アダプターは寄生応力を発生させずに負荷を意図通り伝達しなければなりません。
6軸センサーはレンチを報告し、力は1つではありません
ATIの選択ガイダンスは、力、トルク、サイズ、剛性、過負荷ごとに多軸センサーを整理します。測定された6つのチャネルは、キャリブレーションマトリックスを通じてセンサー座標系内の力とモーメントに変換されます。
クロスアクシス感度は、一方向の負荷が複数の生チャネルに影響を与えることを意味します。キャリブレーションは、明示された不確実性の中でそれらを分離します。コントローラーはその後、レンチを作業に適した工具、ベース、または接点フレームに変換しなければなりません。
配置によって観測可能な荷重が決まります
リストセンサーは、工具からの負荷、ペイロード、慣性、センサー越しの接触の合計負荷を測定します。ジョイントトルクセンサーは特定のジョイント構造を通る荷重を観測します。指先感知は局所接触を捉えますが、レンチ全体を見ることができない場合があります。
コントローラーが答えなければならない質問から配置を選びます。ファーストコンタクトの検出、研磨力の調整、ペイロードの推定、関節の保護、あるいはヒューマノイドのバランス調整などでしょうか?センシング要素をバイパスする荷重は見えません。
| 配置 | 観測 | 強度 | 死角 |
|---|---|---|---|
| ロボットの手首 | 工具と外部レンチ | 一般的な操作フィードバック | 手首の上流への負荷 |
| ジョイントトルク | 1つの継ぎ目を通る荷重 | コンプライアンスとダイナミクス | 正確な接触地点 |
| フィンガーチップ | 現地での接触 | グリップ&スリップディテール | 全腕荷重 |
| ベースかフットか | 支援反応 | バランスと接触 | 局所的なハンド相互作用 |
射程と解像度には予測可能な過負荷が含まれなければなりません
射程が短いほど感度が細かく、広い射程はペイロードや衝撃に対応できます。力軸とトルク軸は別々に選択してください。ロボットの作業は非常に非対称になり得るからです。工具の重量、慣性荷重、最悪の偶発的な接触を含めてください。
過負荷評価は通常の動作目標ではありません。機械式ストップやガードはトランスデューサーを保護することができますが、代替の荷重経路やヒステリシスを追加することがあります。過負荷保護が校正を保ち、安全でない構造破壊を生じさせないことを確認するテスト。
バイアス、ドリフト、クロストークには積極的な管理が必要です
ゼロバイアスは取り付け、温度、ケーブルの力、時間によって変化します。クロストークはアックスをカップルし、電子機器はノイズを加えます。ゼロイング手順では、ロボットのポーズ、ツールの状態、ウォームアップ、外部荷重の有無を記述する必要があります。
実際の持続的な力を消さずに、作戦中のバイアスを監視すること。温度補償は意図された範囲内で検証されるべきです。可能な限り生の値と較正済みの値をログに記録し、説明のつかない挙動をセンシングや変換に起因させることを図ります。
工具の重量と慣性は正しく除去されなければなりません
手首センサーは工具やペイロードにかかる重力、接触を測定します。補償は工具の質量、重心、ロボットの向き、センサーから工具への座標変換を用います。動的運動は慣性効果やコリオリ効果も生じます。
誤ったペイロードやフレームの慣行は接触力のように見えることがあります。制御されたポーズや動きで工具の特性を校正し、報告されたレンチが生のものか、重力補償型か動的補償型かを明記します。診断のために補正されていない信号を保持してください。
サンプリングとフィルタリングは制御のトレードオフを生み出します
フィルタリングは高周波ノイズを減らしますが、位相遅延を生みます。硬い表面付近の力制御は、センサーの遅延、ロボットの力学、制御利得が相互作用すると不安定になることがあります。機械的共鳴や構造的コンプライアンスも使用可能な帯域幅を形作ります。
物理負荷からコントローラーのタイムスタンプまでのエンドツーエンド遅延を測定します。アンチエイリアスフィルタリングと同期クロックを使いましょう。プロットの視覚的な滑らかさではなく、クローズドループタスクからフィルターカットオフを選択します。
| 測定の問題 | コントローラーの症状 | 診断 | 反応 |
|---|---|---|---|
| バイアスドリフト | 偽定常接触 | アンロードトレンドと温度の比較 | 熱モデルとゼロポリシー |
| クロストーク | 誤った方向性の応答 | 単軸校正負荷 | マトリックスと取り付けのレビュー |
| フレームエラー | 力の回転が誤ります | 複数のポーズでの既知の荷重 | 変換補正 |
| フィルタ遅延 | 接触時の振動 | 周波数および遅延テスト | 帯域幅と利得設計 |
| 過負荷 | オフセットまたは非線形出力 | イベント後のリファレンスチェック | 保護と再調整 |
力の制御には安定した内運動システムが必要です
インピーダンス制御は、運動、力、仮想剛性の関係性を要求します。アドミタンス制御は測定された力を運動に変換します。ハイブリッドアプローチは、選択した力と位置の方向を調整します。それぞれは安定した低レベルの関節制御と正しいフレームに依存します。
接触接近速度、力の制限、飽和度、脱出挙動を設定します。ノイズや飽和センサーが無制限の動きを指示するべきではありません。自由空間、ファーストコンタクト、スライド、ジャミング、切断切断の遷移を評価します。
校正は設置された機械スタックをカバーしなければなりません
工場出荷時のキャリブレーションは、定義された照明器具の下でセンサーを記述します。ロボットアダプター、ボルト、カバー、ケーブルルーティングは、応力を加えたり熱挙動を変えたりすることがあります。設置後はゼロ点、軸符号、スケールを既知の荷重とモーメントで確認してください。
過負荷、工具の衝突、サービス、または異常なドリフトの後は再確認してください。校正記録にはシリアル番号、器具、向き、温度、不確実性を含めるべきです。追跡性のない数値行列は十分な証拠ではありません。
検証は実際の接触タスクや故障を再現すべきです
ベンチテストでは、既知の力とモーメントを軸、距離、温度、周波数にかけて適用すべきです。ロボットのテストは、実際の工具、ペイロード、表面剛性、速度、動作をカバーすべきです。可能な限り、コントローラーの応答を独立したリファレンスと比較してください。
切断、フリーズデータ、飽和、タイムスタンプ遅延、ありえないジャンプを注入してください。ロボットが動きを制限しているか、意図された安全な応答に入っているかを確認してください。現場作業全体での校正ドリフトや過負荷イベントを追跡します。

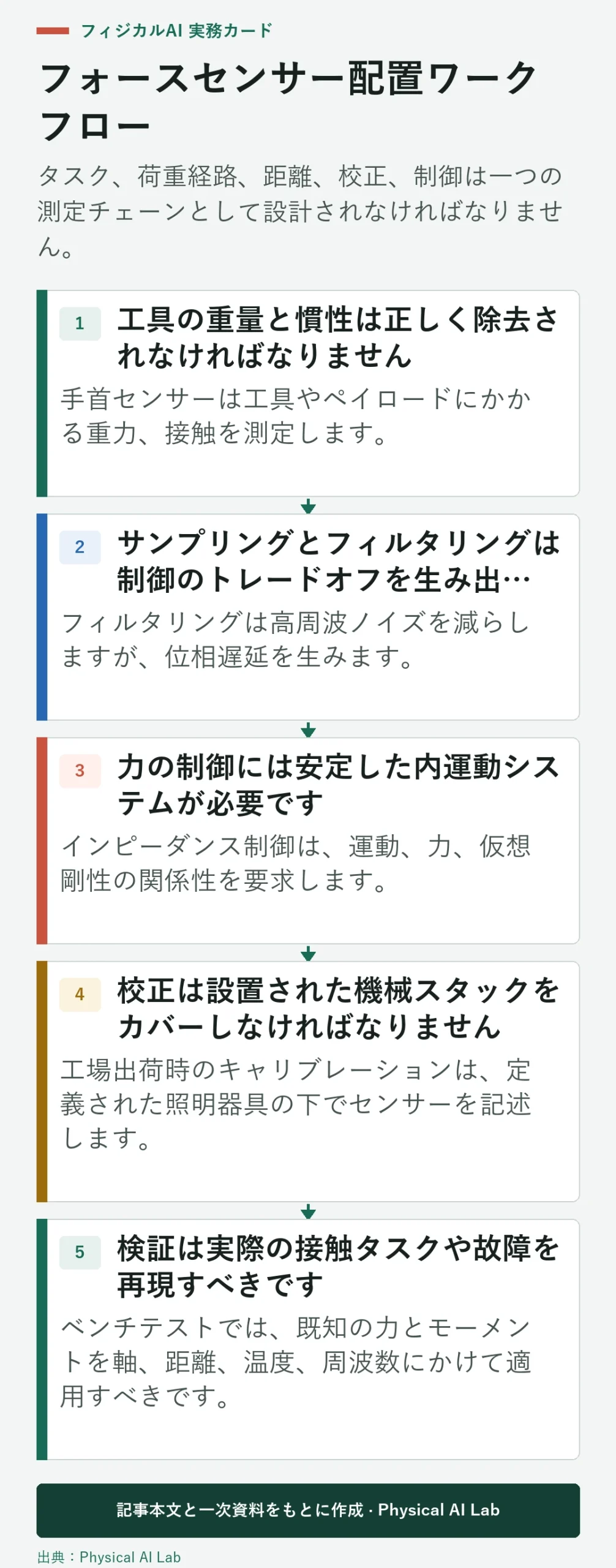

- タスクと観測可能な負荷経路を定義します。
- サイズ、作動範囲、過負荷保護。
- バイアス、クロストーク、座標フレームのキャリブレーション。
- フィルタリングとエンドツーエンドのレイテンシを測定してください。
- 接触遷移やセンサーの故障を検証してください。
よくある質問
6軸の力トルクセンサーは何を測定するのでしょうか？
校正行列を適用した後、定義されたセンサー座標系内の3つの直交力成分と3つのモーメントを報告します。
ロボットフォースセンサーはどこに設置すべきでしょうか？
作業に関連する負荷経路に配置してください。手首、関節、指先、足のセンサーは異なる相互作用を観察します。
なぜフォースセンサーをゼロにしなければならないのでしょうか？
ストレス、温度、電子機器の積み重なることでバイアスが生じます。ゼロ調整は基準を確立しますが、実際の持続荷重を除去してはなりません。
フィルタリングが増えれば力の制御が改善しますか？
自動的には。フィルタリングはノイズを減らしますが、遅延や位相遅延が発生し、接触制御を不安定にする可能性があります。フルループでチューニングしてください。
モーターの電流はフォースセンサーの代わりになるのでしょうか？
電流はモータートルクを推定できますが、摩擦、変速機挙動、モデルの不確実性は精度を低下させます。直接検知は、作業が検証済みの接触フィードバックを必要とする場合に有用です。
コンタクトセンシングノート
力とトルクの定格、過負荷限界、校正の不確実性はモデルごとに異なります。現在のメーカーのドキュメントを確認し、装着されたセンサー、トランスフォーム、コントローラーを代表的な接触および故障条件下で検証してください。
