ハーモニックドライブの原理:ウェーブジェネレータと2つのスプライン

高ハーモニックドライブ装置(ひずみ波減速装置とも呼ばれる)は、コンパクトな同軸機構で大幅な速度低下を実現します。これは楕円波発生器、細い柔軟なスプライン、そしてわずかに歯数の異なる剛性円形スプラインの3つの中心部分から成り立っています。

機構は洗練されていますが、ロボットの性能は比率だけでは説明できません。弾性変形、歯の荷重、ベアリング、潤滑、ハウジングの剛性、取り付けおよび作業サイクルがバックラッシュ、動きの損失、効率、熱、過負荷挙動および寿命を決定します。

この基本ガイドは 、ロボット減速器比較 および アクチュエータ構造ガイドを拡張しています。選択した部品の現在のサプライヤー図面、制限、設置指示を確認してください。

波発生器は回転する楕円を作り出します

公式の 動作原理の参考資料 では、楕円形のプラグが柔軟なベアリングに囲まれていることを示しています。モーター入力によってこの波発生器がフレックススプライン内で回転し、制御された弾性変形が生じます。

長軸はフレックスプラインの歯の反対側の領域を円スプラインの内側に押し出します。小軸領域は依然として関与していません。ベアリングは、形状や潤滑剤条件を保ちつつ、連続的な周期変形を支えなければなりません。

フレックススプラインはギアと弾性要素の両方です

フレックススプラインは一般的に、開口端近くに外側の歯がある薄いカップです。その壁は楕円形に曲がり、波が通過すると戻りますが、閉じた端は遅い出力運動を伝達したり、配置に応じてトルクを反応させたりします。

この繰り返される弾性サイクルにより、材料、壁の形状、熱処理、製造欠陥が疲労寿命にとって重要となります。部品は意図された弾性範囲内に収まるべきです。過負荷や取り付けの歪みは、関節がまだ回転していても寿命を短くすることがあります。

波発生器、フレックススプライン、円スプラインを検査のために分離
3つの成分はひずみ波減圧装置の形状を示しています。この写真は特定のジョイントのトルクや寿命を示すものではありません。出典: Pieceofmetalwork(Wikimedia Commons)ライセンス: CC BY-SA 4.0

円形スプラインは剛性歯の基準を提供します

円形スプラインは内部に歯のある剛性のあるリングです。通常、フレックススプラインよりも少し歯数が多いです。この差はカウント自体は小さいものの、波発生器の一周の回転で大きな相対的な減少をもたらします。

ハウジングと取付状態は円形と整列性を保たなければなりません。歪みは歯の接触、トルク分布、ノイズ、寿命を変えることがあります。硬直的なラベルは設計上の役割を表しており、不適切な設置に対する免疫を示すものではありません。

パート機械的役割批判的行動統合リスク
波発生装置高速入力と変形楕円回転ベアリングと潤滑
フレックススプライン弾性ギアード出力環状ひずみ疲労と過負荷
円スプライン剛性歯参照分散メッシュハウジングの変形
出力サポート外部接合荷重を支えるアライメントと剛性支力モーメント容量

歯数の差が還元比を生み出します

波発生器が回転すると、2つの歯の接合領域が円周を回ります。フレックススプラインは歯数が少ないため、1回転の入力後に円形スプラインに対して歯数の差に応じてシフトします。

符号と正確な比率は、どの部材が固定され、駆動され、出力として使われるかによって異なります。エンジニアは、基準系を持たずに暗記した公式をコピーするのではなく、サプライヤーが定めた運動学的配置を用いるべきです。

多くの歯が接合領域で荷重を共有しています

複数の歯の同時接点によりトルクを分散し、コンパクトな出力が可能になります。すべての接合した歯で荷重が均一ではなく、変形、製造誤差、トルク、支持剛性によって分布が変化します。

この機構の高い比率と低いバックラッシュはロボット関節において価値がありますが、接触応力やフレックススプラインひずみには定格限界が必要です。ピークトルク、繰り返しピークトルク、瞬時過負荷、衝突トルクは異なる条件です。

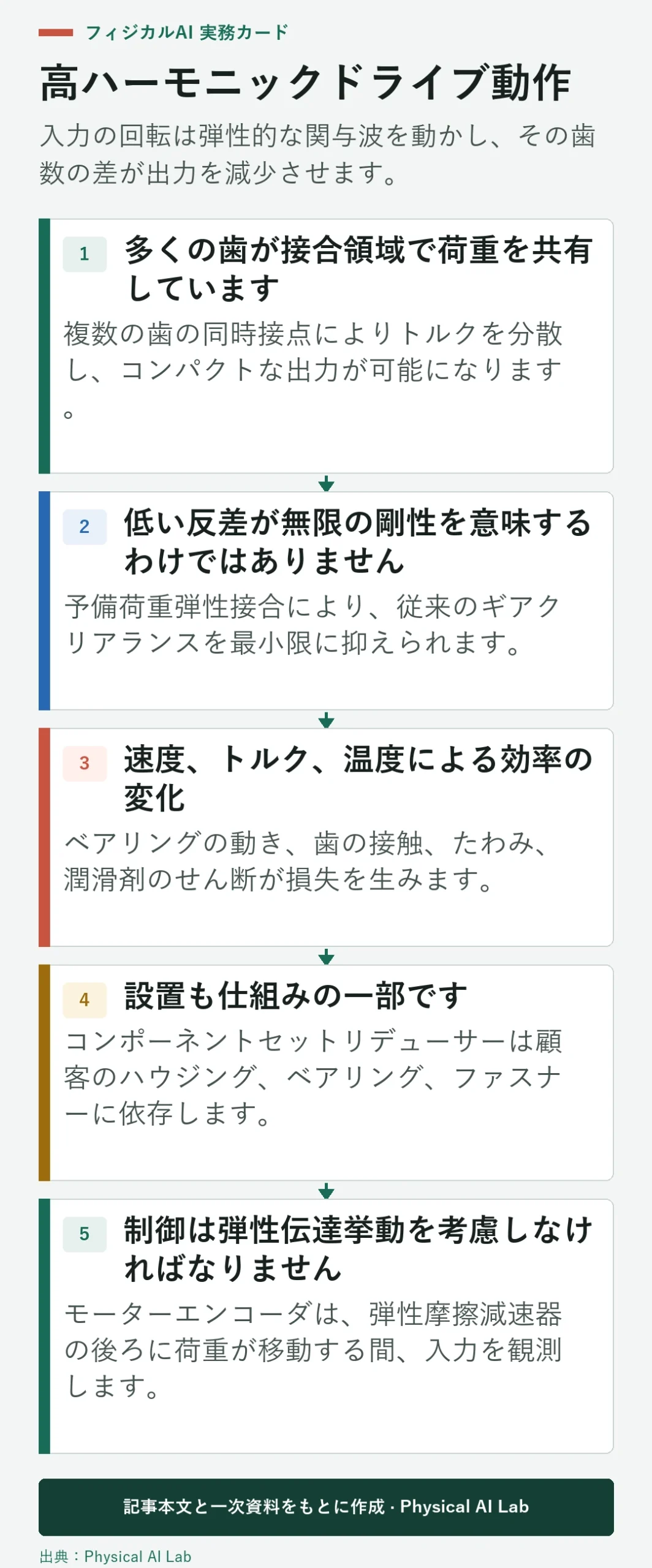

調和駆動のひずみ波削減の5段階
入力の回転は弾性的な関与波を動かし、その歯数の差が出力を減少させます。出典:Physical AI Lab。

低い反差が無限の剛性を意味するわけではありません

予備荷重弾性接合により、従来のギアクリアランスを最小限に抑えられます。接合部はフレックススプラインのコンプライアンス、歯の変形、ベアリング、ハウジング、ファスナーの影響で依然としてたわみがあります。リバーサルは、明らかなフリープレイがなくてもヒステリージスやロストモーションを示すことがあります。

出力角とトルクを両方向に測定してください。意図された取り付け方と温度を使い、繰り返し性、伝達誤差、ねじり剛性、そして失われた動きを別として使ってください。これらの量は位置や力の制御に異なる影響を与えます。

速度、トルク、温度による効率の変化

ベアリングの動き、歯の接触、たわみ、潤滑剤のせん断が損失を生みます。軽荷重効率は摩擦によって支配され、高荷重は接触と弾性損失を増加させます。温度によって潤滑剤の挙動や部品の寸法が変わります。

機械的な入力と出力の出力をタスク範囲全体にマッピングします。無負荷電流とジョイント熱上昇を含めてください。単一の効率値ではバッテリーエネルギーやロボットの連続トルクを予測することはできません。

テスト一次測定何が暴露しているのか設計用途
トルク角スイープヒステリシスと硬さロストモーションとコンプライアンス制御モデル
効率マップ入力および出力電力摩擦と熱モーターと冷却
送信エラースイープ出力角度と理想角の比較周期的運動誤差キャリブレーション
衝撃試験イベント後のジオメトリとノイズ過負荷損傷保護
生活スペクトルサイクル中のパフォーマンスドリフト疲労と摩耗メンテナンス間隔

設置も仕組みの一部です

コンポーネントセットリデューサーは顧客のハウジング、ベアリング、ファスナーに依存します。ランアウト、同心率、フランジの平坦さ、クランプは性能に影響を与えることがあります。統合型ユニットは一部の作業を軽減しますが、適切なインターフェースや外部負荷管理が必要です。

公差、潤滑油、ボルトの順序、許容荷重については、現在の取り付け手順に従ってください。カタログ値が異なる構造でも残ると仮定するのではなく、組み立てられた継ぎ目を測定してください。

制御は弾性伝達挙動を考慮しなければなりません

モーターエンコーダは、弾性摩擦減速器の後ろに荷重が移動する間、入力を観測します。モーター電流から推定されるトルクには摩擦やモデルの不確実性が含まれます。出力センシングは、接合角度やたわみの観測性を向上させることができます。

共通のクロック上でモーターと出力位置、電流、トルク、温度をログに記録します。負荷や温度範囲の変化に合わせてコントローラーを調整し、あるベンチ条件に合い別の条件を不安定にするような過激な補償は避けましょう。

検証は原理を実際のロボット関節に結びつけます

意図したモーター、駆動、フィードバック、ハウジングで無負荷、負荷、反転、熱、衝撃、寿命のテストを実施してください。複数の試料を検査し、効率、剛性、透過誤差、ノイズ、校正ドリフトを追跡します。

動作原理がリデューサーがコンパクトで高精度である理由を説明しています。特定の関節を認証するものではありません。代表的なデューティサイクルに基づくハードウェアの証拠は、トルク、寿命、制御の最終的な判断の基礎となります。

  • 入力フレーム、固定メンバーフレーム、出力フレームをトレースします。
  • 比率と剛性、そして動きの損失を分けて考えましょう。
  • 作業全体の効率と温度をマッピングします。
  • 設置および外部負荷の制限を守ってください。
  • 組み立てられた関節への影響、制御、寿命を検証します。

よくある質問

主な3つのハーモニックドライブ部品は何ですか?

波発生器、フレキシブルスプライン、円スプラインが中央のひずみ波機構を形成します。

なぜ高ハーモニックドライブは高い比率を持つのでしょうか?

フレックススプラインと円スプラインの歯数のわずかな差が、波発生器の1回転中に遅い相対運動を蓄積します。

ハーモニックドライブはバックラッシュがゼロですか?

従来のバックラッションは非常に低く抑えられますが、取り付けられた継手には弾性たわみ、ヒステリシス、伝達誤差が発生します。

なぜフレックススプラインが故障するのでしょうか?

繰り返し弾性のサイクルや歯の負荷を経験します。過負荷、歪み、潤滑、製造、デューティサイクルは疲労寿命に影響を与えます。

ハーモニックドライブはどのようにテストすべきでしょうか?

トルク角挙動、効率、伝達誤差、熱、衝撃、寿命などを代表的な条件下で測定します。

メカニズムと評価の注記

ハーモニックドライブの評価は、モデル、配置、取り付け、潤滑、デューティサイクルによって異なります。カタログ値をロボット設計で使用する前に、現在のサプライヤーのドキュメントを確認し、組み立てたアクチュエーターをテストしてください。
