QDD 액추에이터는 지름이 큰 고토크 모터와 낮은 감속비의 한 단계 전달계를 결합해 직접구동에 가까운 역구동성과 힘 제어를 얻는 구조입니다. 작은 모터에 큰 감속비를 붙이는 관절보다 외력이 모터 쪽으로 잘 전달되고 빠르게 움직일 수 있지만, 더 큰 모터·전류·냉각과 정밀한 토크 제어가 필요합니다. QDD는 특정 감속비 하나로 결정되는 부품명이 아니라 모터와 감속기의 균형을 가리키는 설계 방식입니다.
QDD는 quasi-direct drive의 약자다
quasi는 ‘거의’라는 뜻입니다. 감속기 없이 부하를 직접 돌리는 direct drive와 달리 QDD는 낮은 비율의 유성 기어, 벨트 또는 다른 한 단계 전달계를 남겨 모터 토크를 증폭합니다.
MIT의 로봇 조작 강의는 마찰이 작게 유지되는 낮은 감속비 전동 액추에이터를 QDD 로봇의 기반으로 설명합니다. 핵심은 감속기가 존재하느냐보다 감속기 마찰과 반사 관성이 접촉을 얼마나 가리는지입니다.

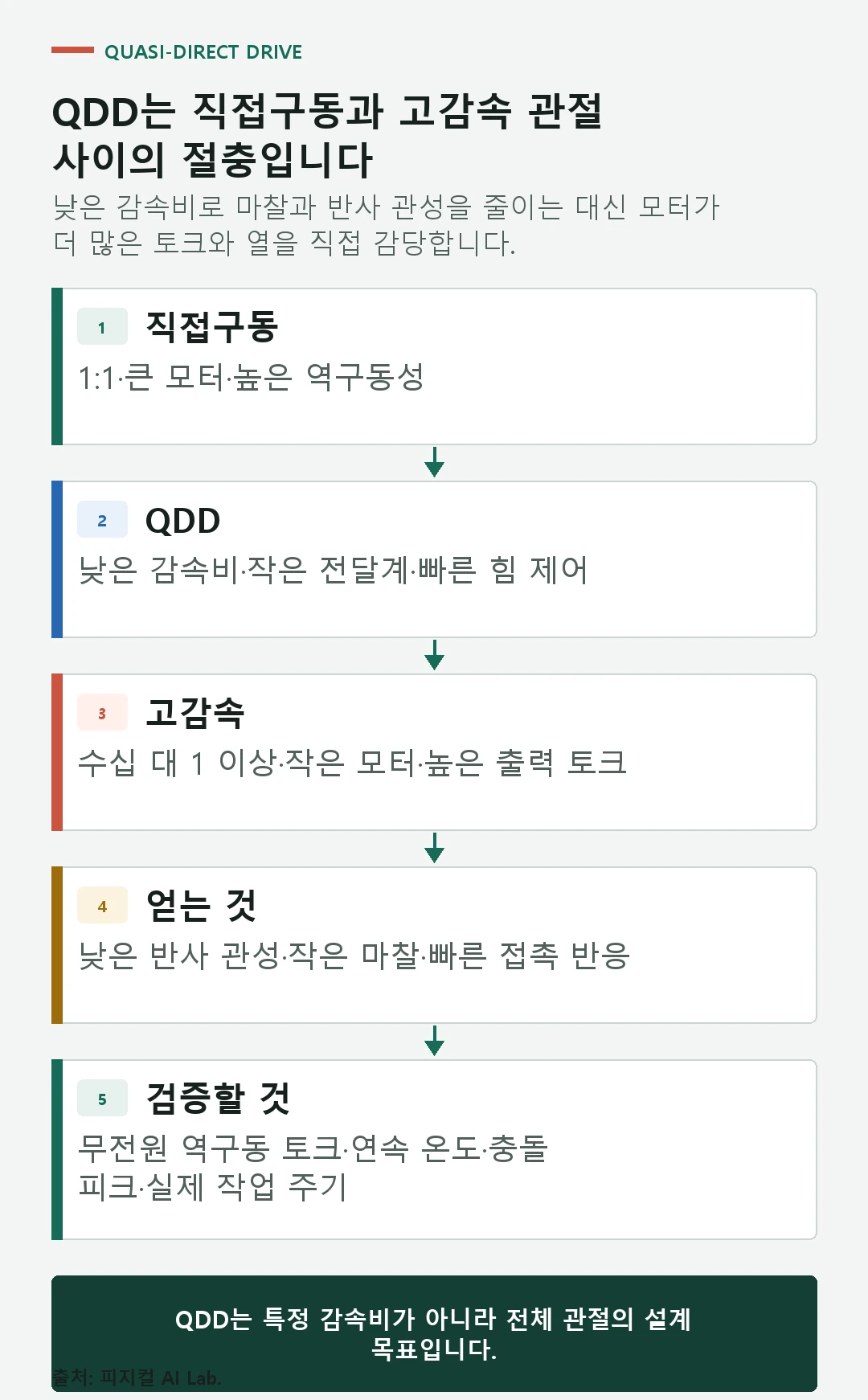

직접구동·QDD·고감속 관절은 연속선 위에 있다
직접구동은 감속비가 1:1이고, QDD는 작은 감속을 사용하며, 전통적인 정밀 관절은 수십 대 일 이상의 감속비를 쓸 수 있습니다. 어느 지점부터 QDD라고 부를지 업계 전체가 공유하는 절대 숫자는 없습니다.
MIT Cheetah는 5.8:1의 단일 유성 기어를 사용했고, MIT DexWrist는 13:1 유성 기어를 QDD로 설명합니다. 숫자만으로 이름을 붙이지 말고 모터 크기, 마찰, 역구동 토크와 제어 목표를 함께 봐야 합니다.
낮은 감속비를 쓰려면 모터가 더 많은 토크를 내야 한다
감속비가 낮으면 같은 관절 토크를 만들기 위해 모터 자체 토크가 커야 합니다. 그래서 QDD에는 공극 반경이 큰 아웃러너나 프레임리스 토크 모터가 자주 쓰입니다.
MIT Biomimetic Robotics의 액추에이터 설계 설명은 주어진 질량과 출력 토크에서 모터의 공극 반경을 키우고 감속비를 낮추는 선택을 제시합니다. 모터만 떼어 보면 커지지만 기어 단계와 충격 보호 부품을 줄여 관절 전체를 단순하게 만들 수 있습니다.
반사 관성은 감속비의 제곱으로 커진다
부하 쪽에서 느끼는 모터 회전자 관성은 이상적인 기어 모델에서 감속비의 제곱에 비례해 반사됩니다. 10:1과 100:1은 감속비가 열 배 차이지만 같은 모터 관성이 출력에서 보이는 크기는 백 배 차이가 날 수 있습니다.
실제 관절에는 기어 관성과 마찰, 링크 관성이 더해집니다. 그래도 낮은 감속비가 충격 때 모터를 함께 움직이기 쉽게 하고, 사람이 관절을 밀었을 때 덜 단단하게 느껴지는 중요한 이유입니다.
역구동성은 외력과 접촉을 모터 쪽으로 전달한다
역구동성이 높은 관절은 발이 바닥에 부딪히거나 손이 물체에 닿을 때 출력축의 힘이 기어를 거꾸로 돌려 모터까지 전달됩니다. 충격을 기계 구조에만 가두지 않고 제어기가 반응할 시간을 벌 수 있습니다.
하지만 역구동성은 곧 안전 그 자체가 아닙니다. 로봇 질량과 속도가 크면 낮은 마찰 관절도 큰 충격 에너지를 갖습니다. 토크 제한, 속도 제한, 브레이크와 힘·토크 센서를 포함한 시스템 검증이 필요합니다.
전류로 관절 토크를 추정하기 쉬워진다
모터 토크는 토크 상수와 전류의 곱으로 계산할 수 있습니다. 전달계 마찰과 효율 변화가 작고 감속비를 알면 출력 토크도 비교적 직접적으로 추정할 수 있습니다.
QDD가 ‘proprioceptive force control’과 함께 설명되는 이유입니다. 별도 토크 센서 없이 전류와 모터 위치로 접촉을 추정할 수 있지만 온도에 따른 토크 상수 변화, 베어링 마찰과 케이블 힘은 여전히 보정해야 합니다.
한 단계 유성 기어와 벨트가 자주 쓰인다
유성 기어는 모터와 출력축을 같은 중심에 놓고 여러 행성 기어로 하중을 나눌 수 있습니다. 벨트 감속은 모터 위치를 옮기고 비교적 단순한 저감속비를 만들 수 있으며, 벨트가 일부 충격을 흡수할 수도 있습니다.
어느 방식이든 치면 마찰, 벨트 장력, 베어링 예압과 조립 오차가 남습니다. QDD라는 이름만 보고 저마찰이라고 가정하지 말고 무전원 역구동 토크와 속도별 효율을 실제 모듈에서 측정해야 합니다.
빠른 움직임과 접촉 제어를 함께 노릴 수 있다
고감속 관절은 모터가 빠르게 돌아도 출력 속도가 제한되고, 방향을 급히 바꿀 때 기어와 모터의 반사 관성을 가속해야 합니다. QDD는 낮은 감속비 덕분에 높은 관절 속도와 빠른 토크 변화를 만들기 쉽습니다.
MIT Cheetah 액추에이터 연구는 높은 힘의 고유감각 제어와 동적 보행을 위해 토크 밀도와 전달 투명성을 함께 다룹니다. 연구 결과를 모든 휴머노이드 관절 성능으로 확대하지 않고 해당 로봇과 시험 조건 안에서 읽어야 합니다.
회생 제동과 효율에는 전달 방향이 중요하다
로봇 다리가 착지하거나 내려갈 때 부하가 모터를 돌리면 모터는 발전기처럼 전기에너지를 되돌릴 수 있습니다. 낮은 마찰 전달계는 이 에너지 흐름을 가로막는 손실을 줄일 수 있습니다.
회생 가능한 드라이브와 배터리 충전 한계가 없으면 기계적으로 역구동돼도 에너지를 저장하지 못하고 저항이나 모터 열로 버릴 수 있습니다. 관절 효율과 전장 효율을 분리해서 측정해야 합니다.
연속 토크는 큰 모터의 열을 빼는 구조가 결정한다
낮은 감속비는 모터가 더 큰 토크를 직접 부담하게 하므로 전류와 구리 손실이 커질 수 있습니다. 피크 토크는 높아도 서 있거나 물체를 오래 드는 동안 권선 온도가 연속 토크를 제한합니다.
프레임리스 모터를 하우징에 직접 넣는 QDD는 스테이터 열을 관절 구조로 전달해야 합니다. 하우징 접촉면, 접착층, 냉각 통로와 드라이브 온도를 포함해 듀티 사이클을 검증해야 합니다.
정밀 위치 유지에서는 마찰이 적은 것만으로 충분하지 않다
QDD는 백래시와 마찰을 줄일 수 있지만 감속비가 낮아 모터 엔코더의 각도 오차가 출력에서 크게 줄어드는 효과도 작습니다. 높은 위치 정확도에는 고해상도 엔코더와 정밀한 전류 제어, 기구학 보정이 필요합니다.
중력에 맞서 같은 자세를 오래 유지할 때는 계속 전류를 써야 할 수 있습니다. 자체 잠김이 없으므로 전원 차단 시 관절을 유지할 브레이크나 기계적 지지 구조도 별도로 필요합니다.
QDD와 SEA는 부드러움을 만드는 위치가 다르다
QDD는 낮은 감속비와 낮은 마찰로 기계 임피던스를 줄이고 제어로 관절 강성을 바꿉니다. SEA는 모터와 부하 사이에 실제 스프링을 넣어 충격을 걸러내고 변형으로 토크를 측정합니다.
QDD는 빠른 토크 응답과 단순한 전달계를 만들기 좋지만 전원이 꺼지면 능동적인 순응성이 사라집니다. SEA는 수동 탄성이 남지만 스프링 변형 때문에 위치 대역폭과 정밀도가 제한될 수 있습니다. 두 구조를 함께 쓰는 설계도 가능합니다.
하모닉 고감속 관절과 목표가 다르다
하모닉 감속기는 작은 모터로 큰 토크와 높은 위치 분해능을 얻고 얇은 관절을 만들기 좋습니다. QDD는 더 큰 모터와 낮은 감속비를 사용해 역구동성과 접촉 투명성을 우선합니다.
손목의 정밀 자세 유지와 다리의 동적 충격 대응은 요구가 다릅니다. 감속기 비교에서 기어 구조를 보고, 액추에이터 종류에서 회전·선형과 에너지원까지 함께 판단해야 합니다.
오픈 액추에이터는 QDD의 실제 구성을 보여 준다

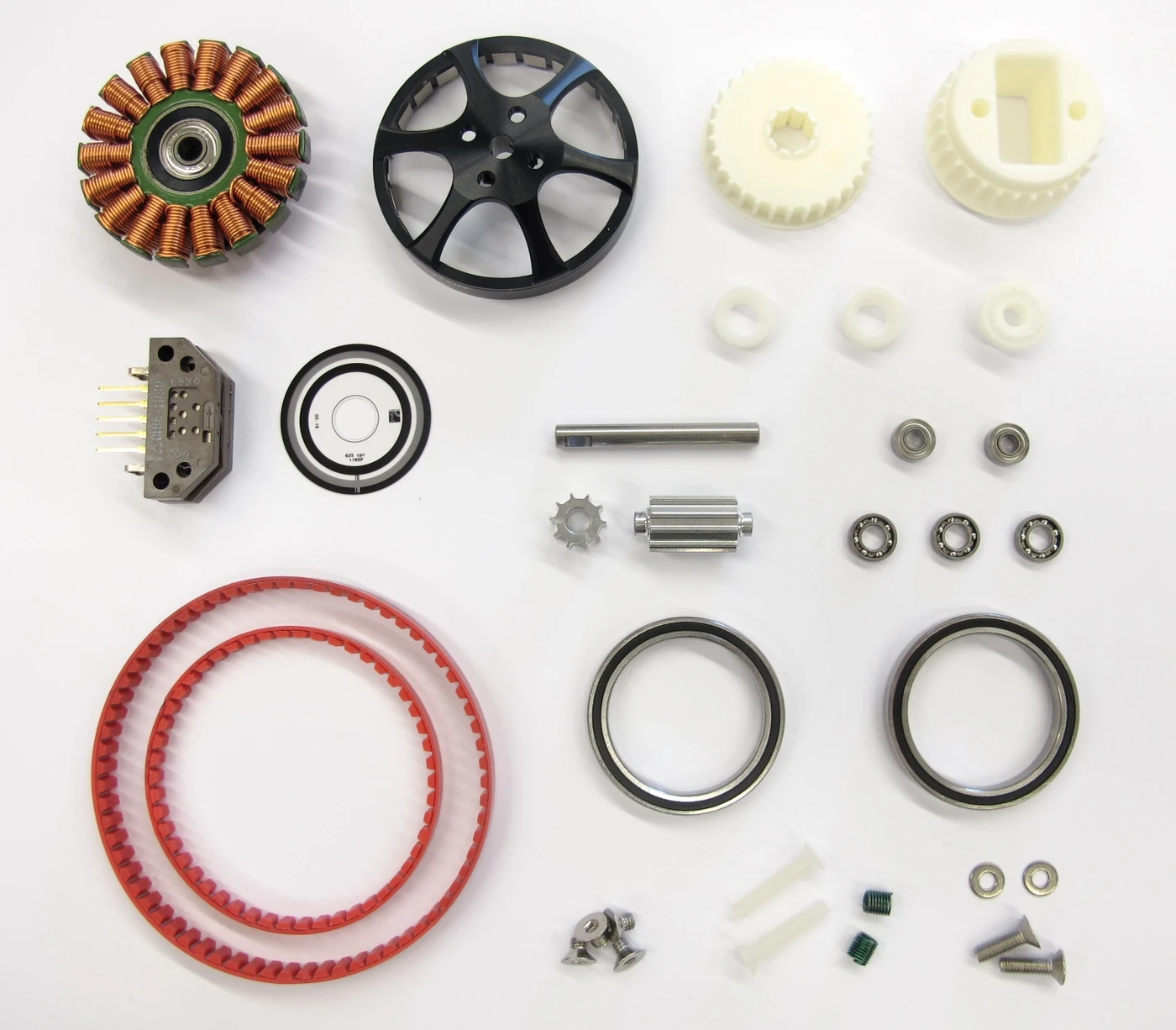

Open Dynamic Robot Initiative는 브러시리스 모터, 벨트 전달계, 엔코더와 베어링으로 만든 토크 제어 모듈의 설계 자료를 BSD 3-Clause로 공개합니다. 저감속비 관절이 모터 하나로 끝나지 않는다는 점을 확인하기 좋은 사례입니다.
공개 모듈의 수치와 구조를 모든 QDD나 휴머노이드 관절의 표준으로 보아서는 안 됩니다. 적용 하중, 모터·전달비, 재료와 제어기가 다르면 역구동 토크와 수명, 출력도 달라집니다.
QDD는 다리·팔·손목에서 우선순위가 다르다
| 적용 위치 | QDD의 장점 | 주요 제약 | 먼저 측정할 것 |
|---|---|---|---|
| 엉덩이·무릎 | 충격 대응, 빠른 토크 변화 | 큰 연속 토크와 냉각 | 착지 피크, 연속 RMS 토크, 온도 |
| 발목 | 지면 힘을 빠르게 반영 | 좁은 공간과 다축 하중 | 역구동 토크, 베어링 모멘트 |
| 어깨·팔꿈치 | 사람 접촉과 손 유도 | 중력 자세 유지 전력 | 정지 전류, 브레이크, 가동 범위 |
| 손목 | 빠른 회전과 충돌 완화 | 소형 패키지와 위치 정밀도 | 반전 오차, 케이블 통로, 관성 |
| 손가락 | 섬세한 임피던스 제어 | 모터 부피와 열 | 파지력, 촉각, 무전원 안전 |
설계값은 관절 전체에서 검증한다
| 항목 | 왜 중요한가 | 검증 방법 |
|---|---|---|
| 감속비 | 토크 증폭·속도·반사 관성을 함께 결정 | 부하 주기에서 모터 속도와 전류 계산 |
| 무전원 역구동 토크 | 마찰과 씰·베어링 예압을 포함 | 여러 속도와 온도에서 출력축 측정 |
| 연속·피크 토크 | 열과 충격 한계가 다름 | RMS 토크와 권선·드라이브 온도 기록 |
| 토크 추정 오차 | 전류 제어가 실제 접촉을 얼마나 보는지 판단 | 외부 기준 센서와 자세·온도별 비교 |
| 출력 강성·반전 오차 | 낮은 감속비여도 벨트와 기어 변형이 남음 | 정·역방향 토크-각도 곡선 측정 |
| 정지·고장 동작 | 역구동 관절은 하중을 유지하지 못할 수 있음 | 전원 차단, 통신 상실과 브레이크 시험 |
QDD 액추에이터에서 자주 묻는 질문
감속비가 몇 대 일이면 QDD인가요?
보편적인 단일 경계는 없습니다. 연구 사례는 5.8:1이나 13:1처럼 서로 다른 비율을 사용합니다. 출력 토크와 속도, 역구동 토크, 마찰과 제어 목표가 직접구동에 얼마나 가까운지를 함께 봐야 합니다.
QDD는 감속기가 없나요?
대개 낮은 감속비 전달계가 있습니다. 감속기가 전혀 없으면 직접구동에 가깝습니다. QDD의 quasi는 작은 감속을 남긴 절충을 뜻합니다.
QDD면 토크 센서가 필요 없나요?
모터 전류로 토크를 추정하기 쉬워질 수 있지만 마찰과 온도, 조립 오차는 남습니다. 안전 인증이나 높은 측정 정확도가 필요하면 전용 관절 토크 또는 손목 F/T 센서가 필요할 수 있습니다.
역구동성이 높으면 브레이크가 필요 없나요?
오히려 전원 차단 때 중력 하중이 관절을 움직이기 쉬울 수 있습니다. 축 방향과 작업 위험에 따라 기계식 브레이크나 카운터밸런스가 필요합니다.
QDD는 하모닉 감속기보다 항상 효율적인가요?
전달 마찰은 줄 수 있지만 같은 토크를 위해 모터 전류와 구리 손실이 커질 수 있습니다. 실제 작업 주기에서 모터·드라이브·전달계와 회생까지 포함한 에너지로 비교해야 합니다.
마지막 확인: 2026년 7월 23일. QDD는 고정된 제품 규격이 아니라 저감속비·저마찰·고토크 모터를 결합하는 설계 개념입니다. 연구 사례의 수치는 해당 로봇과 시험 조건에 한정해 해석해야 합니다.
