無框馬達主要以繞組定子和永久磁轉子的形式供應，沒有傳統馬達的軸承、軸和成品外殼。機器人設計師將這些元件直接整合到接頭中，獲得包裝自由，同時承擔機械、熱能和電氣系統的責任。
該架構可以將轉矩靠近接頭軸線，並去除重複的殼體。它並不自動實現轉矩密度。氣隙、同心度、繞組選擇、冷卻、軸承、回饋、驅動調校和元件重複性決定了目錄電磁能力是否成為有用的接頭輸出。
本指南將 完整的致動器結構 與 機器人減速器比較連線起來。資料手冊數值應與目前繞組和最終接頭的佔空比進行核對。
無框描述的是傳遞形式，而非單一運動物理
Kollmorgen 的 無框馬達解釋 了轉子和定子元件整合在機器結構中。許多機器人套件採用無刷永久磁鐵拓撲，但直徑、軸向長度、槽口、極點、繞組和磁鐵各異。
套件可能包含轉子輪轂或熱感測器，但客戶通常擁有軸承、軸、外殼、校正和回饋裝置。確認具體供應內容及哪些效能假設取決於客戶的散熱器和空氣間隙。
轉矩常數和速度常數隨繞組而定
繞組設定了電流、轉矩、電壓和速度之間的關係。較高的轉矩常數可以在相同轉矩下降低電流，但也會使電動勢和母線電壓下的可用速度迴歸。相阻和電感影響銅損耗和電流環路行為。
比較指定繞組溫度下的連續轉矩和冷卻條件。峰值轉矩受電流、磁鐵、驅動和短時加熱限制。為單一母線和速度選擇的繞組在接頭比或電池變化後可能不適用。
| 參數 | 它的影響 | 整合問題 | 驗證 |
|---|---|---|---|
| 轉矩常數 | 每電流轉矩 | 所需相電流 | 校正轉矩測試 |
| 反電動勢 | 高速所需的電壓 | 匯流排與速度裕度 | 速度-負載掃掠 |
| 電阻 | 銅損失 | 繞組溫度 | 熱阻測試 |
| 電感 | 電流紋波與頻寬 | 驅動切換與調校 | 電流環反應 |
| 轉子慣性 | 加速與控制 | 關節反射動力學 | 已辨識的系統模型 |

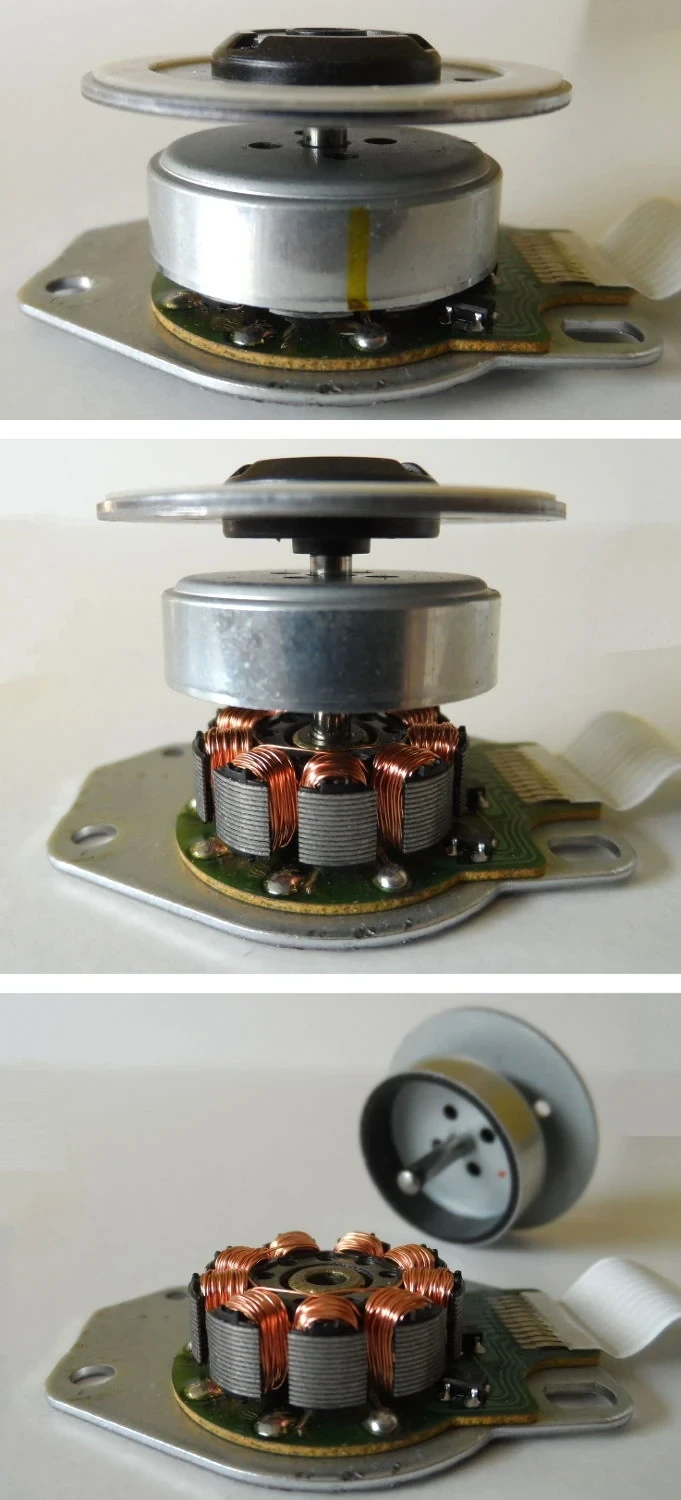

轉子和定子需要精確的機械結構
定子必須承受反作用力矩，並將熱量傳導到殼體內。轉子必須在轉速或溫度下不移位地連線到軸或傳動輸入端。粘合劑、干涉配合、套筒和緊韌體需要明確的組裝工藝。
軸承定位轉子並承載外部負載。其結構可設定轉動和剛度，並將組裝誤差傳遞到氣隙中。驗證完整的公差堆疊，而不是將馬達對準分配到一個圖紙尺寸。
空氣間隙控制保護效能和硬體
Celera Motion 的 馬達氣隙導引 解釋了徑向間隙和同心度的重要性。較小的間隙可以改善電磁耦合，但對跑道、熱膨脹、軸承撓度和元件變化的容忍度較低。
間隙不均可能導致磁拉不平衡、轉矩波動、振動或接觸。檢查最壞情況公差和結構變形，以工作轉速和負載為例。檢查帶有明確軌距或計量的生產單元，而非依賴原型組裝技能。
熱能設計設定連續轉矩
銅損耗隨電流和繞組電阻增加，而鐵損耗和機械損耗則隨速度和磁性行為增加。熱量必須穿過定子介面進入接頭結構，然後到達空氣、冷卻劑或其他匯。介面材料和接觸壓力物質。
溫度感測器僅觀察其位置，可能滯後最熱的繞組區域。建立熱模型，儀器原型並進行降額。機器人佔空比應包括驅動、減速器及鄰近部件的同時加熱。
回饋與換相必須使用一致且可信的轉子角度
無刷驅動需要轉子電角來實現換向。霍爾感測器、編碼器或無感測器估計可以根據速度和安全需求提供該角度。機械編碼器零位、電氣相位次和極對必須正確設定。
機器人編碼器選擇指南將馬達和輸出回饋分離。偏移不當會降低轉矩、增加電流和熱量，或逆轉行為。儲存馬達和關節的校正結果。
驅動必須匹配電流、電壓和電感
逆變器需要足夠的母線電壓、連續和峰值相位電流、開關頻率、測量質量和保護。低電感馬達可能會產生電流紋波或挑戰非設計驅動。電纜長度和位置會影響電磁干擾和感測。
與已安裝馬達和佈線一起調節電流環路。對匯流排電壓、溫度和工作模式（包括再生）進行驗證。過電流、回饋丟失和相位故障需要確定性反應，並與機器人安全控制整合。
| 整合風險 | 可觀察的症狀 | 可能來源 | 證據 |
|---|---|---|---|
| 氣隙誤差 | 波紋、噪音或摩擦 | 徑向跳動或公差累積 | 幾何與振動掃頻 |
| 弱冷卻 | 轉矩降額或關閉 | 熱介面 | 工作週期溫度測試 |
| 換位誤差 | 大電流低轉矩 | 編碼器偏移或相位順序 | 轉矩-電流校正 |
| 驅動不匹配 | 波紋或不穩定性 | 電感與環路調諧 | 目前反應紀錄 |
| 組裝變體 | 單元間效能分佈 | 過程控制 | 線路終點統計 |
傳動整合改變馬達負載
減速器會放大輸出轉矩，但其摩擦和慣性會反射給馬達。直接驅動和準直接驅動會降低傳動比，但需要更多的馬達轉矩和電流。選擇馬達應選擇完整的轉速-轉矩軌跡，而非單一靜止點。
考慮轉子支撐、聯軸器、反力、徑向力和產生的熱量。在加入軸承、編碼器、制動器、減速器和外殼後，最短的封裝並不自動是最輕或最剛的。
生產需要可重複組裝和校正
原型馬達可由專家進行校正和調校。生產需要受控的粘合劑、壓合、緊韌體轉矩、定子朝向、感測器位置、清潔性和可追溯性。磁鐵和繞組還需要操作和電氣安全流程。
端對端測試應驗證電阻、絕緣、相位順序、編碼器對準、無負載電流、轉矩常數、振動、溫度感應和故障報告。將結果與序列號關聯，以便與原始證據進行場漂移比對。
馬達測試應能復現關節工作週期
透過代表性的軌跡、滯留時間、反轉和環境溫度對映轉矩和速度。測量電流、電壓、機械輸出、繞組和外殼溫度、振動及位置。包括預期的驅動和冷卻路徑。
測試多個元件和老化單元。合適的無框馬達應滿足連續輸出、控制、效率、雜訊和使用壽命目標，且製造餘裕較大。電磁目錄資料是必要但不充分的。
評估“機器人無框馬達：轉子、定子、氣隙、冷卻與關節整合”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
小規模試點的價值在於提前暴露介面、人員協作和異常處理問題。試點結束後應依據預設門檻決定擴大、修改或停止，而不是因為已經投入資源就預設繼續。
所有結論都應能夠追溯到原始記錄，並可複核。
- 選擇繞組方式，比如母線、速度和轉矩。
- 控制氣隙和軸承對準。
- 驗證真實的熱路徑。
- 校正回饋和換向。
- 測試生產變異和工作週期壽命。
常見問題
什麼是無框馬達？
它通常以轉子和繞組定子的形式供應，沒有成品的馬達外殼和軸承系統，因此機器或機器人結構完成了馬達。
為什麼機器人使用無框馬達？
它們允許緊湊的定製封裝、直接的熱介面以及與減速器或接頭結構的整合。這些優勢需要細緻的機械和熱工程設計。
無框馬達需要軸承嗎？
是的。完成的旋轉系統需要軸承或其他支撐方式。機器人設計師通常負責提供並對準軸承。
是什麼決定了連續無框馬達轉矩？
連續轉矩取決於繞組溫度、銅和鐵損耗、冷卻、母線和驅動極限、速度以及實際工作週期。
無框馬達是如何換向的？
驅動利用編碼器、霍爾感測器或估計方法獲得轉子電角度。必須校正相位順序、極數和電氣偏移。
馬達整合說明
無框馬達的額定值取決於繞組、母線、驅動、空氣間隙、散熱器和溫度假設。請確認目前供應商的檔案，並測試組裝後的接頭，而不是僅憑馬達套件推斷。
