機器人減速器將馬達相對較高的轉速和低轉矩轉換為關節所需的較慢、較高轉矩輸出。應變波、迴旋和行星減速器都能完成這項工作，但它們的內部幾何結構在間隙、剛度、摩擦、效率、衝擊負載和封裝方面會產生不同的行為。
正確的比較應從關節輸出處開始。單靠峰值目錄轉矩無法描述反覆反轉、行走撞擊、低速力控制、熱損失或壽命。軸承、外殼、潤滑、校正和控制在減速器進入完整致動器後可能會改變結果。
將本指南與 機器人致動器結構指南 及 無框馬達整合指南一起使用。它解釋了選擇邏輯；供應商的電流額定和關節級測試仍然是設計的權威標準。
減速器的變化不僅僅是轉矩和速度
理想比值會放大馬達轉矩併除以速度。真實減速器還會增加慣性、摩擦、順應性、空回、熱量以及徑向、軸向和力矩負載的限制。這些影響影響到位置控制、轉矩估計、能量使用和接觸行為。
定義連續和峰值輸出轉矩、速度、加速度、反向、工作週期及預期衝擊。新增動作要求，如定位精度、重複性、剛度和低速平滑性。減速器應在完整工作包絡內進行評估。
諧波減速器以緊湊結構實現高減速比

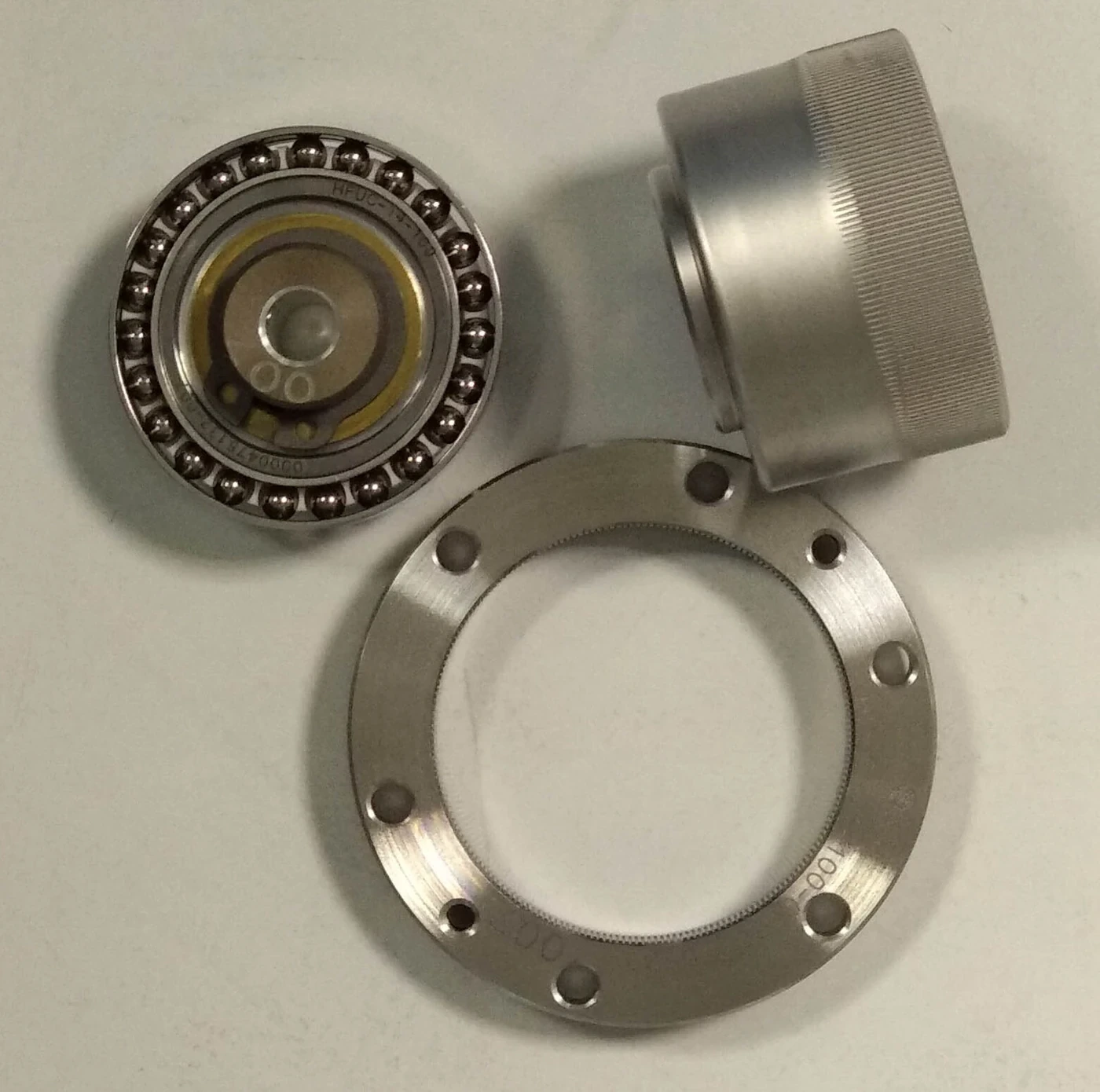

諧波驅動技術概述介紹了波發生器、柔性花鍵和圓花鍵。彈性變形在緊湊的同軸結構中創造了許多同時的齒形接觸和高比值。
該架構廣泛與低間隙和緊湊的接頭聯絡在一起。彎曲元件、潤滑、負載分佈和軸承佈置仍然會帶來疲勞、剛度、摩擦和過載的約束。零背隙語言不應被解釋為零順應性或負載下空回為零。
擺線減速器透過針齒與擺線輪的多齒齧合分擔負載
環形減速器使用偏心輸入和與銷釘或滾子齧合的葉片。 Nabtesco 精密減速器概述 展示了工業實現，整合軸承和高剛性，專為機器人關節設計。
多接觸區和堅固幾何結構可承受高負載和衝擊。權衡包括零件數量、偏心動力學、製造精度和封裝形狀。僅在軸承、輸出法蘭和殼體一致包含時比較轉矩密度。
行星式減速器提供模組化級和廣泛供應
行星級在太陽齒輪周圍的行星齒輪之間分擔負載。設計師可以結合各級來調整比，並使用熟悉的齒輪、軸承和製造工藝。效率可以很高，尤其是在中等速比下，且該架構適用於多種尺寸。
反隙、級數、載體剛度、軸承支撐和潤滑決定安裝行為。精密行星單元不等同於通用齒輪箱。多級設計可能增加長度、慣性和誤差累積，同時滿足比值目標。
| 減速器家族 | 典型強度 | 關鍵權衡 | 關節層面檢查 |
|---|---|---|---|
| 應變波 | 緊湊高比和低間隙 | 彈性、摩擦與彈性輪疲勞 | 空回、剛性和過載 |
| 環形 | 剛性與衝擊能力 | 複雜的偏心機制 | 波紋、軸承和封裝質量 |
| 行星 | 效率與模組化分級 | 背隙與階段積累 | 載流子剛度與重複性 |
| 皮帶或鋼索 | 遠端路由與合規選項 | 張力、磨損和包裹體積 | 滑動、服務與熱行為 |
背隙、空回和剛度是三種不同的量
背隙是指轉矩反轉時間隙產生的自由運動。空回可能包括背隙加上彈性遲滯和摩擦。扭轉剛度描述了受荷時角度的變化。減速器可以自由遊隙較小，但在轉矩下可測量地偏轉。
測量輸出角與轉矩的雙向及相關溫度。使用實際安裝、預載和潤滑。由此產生的滯後曲線對控制工程師來說比單一的弧分值更有用。
效率和可逆驅性塑造機器人互動
效率隨速度、轉矩、溫度和方向變化。輕負載時密封阻力和潤滑劑行為可能占主導，而齒和軸承損失則在其他部分增加。低效率會產生熱量，並改變重複性任務所需的電池能量。
回驅性取決於比值、摩擦力、馬達齒輪和關節慣性，而非僅靠減速器標籤。透明關節可以提升力控制和安全互動作用，而高比關節則可能以更少馬達電流承受負載。測量整個致動器。
衝擊和過載需要明確的負載情況
行走、接載和機械停止會產生短負載，這些負載與穩定轉矩不同。目錄緊急或瞬時額定使用特定假設。反覆過載可能損壞齒、彈性輪、軸承、潤滑劑或輸出結構，即使接頭仍在運動。
透過模擬和硬體紀錄構建負載譜。包括轉矩方向、撞擊速度以及鄰接關節的支撐。測試後檢查磨損、間隙、雜訊和效率，而非僅僅宣佈一次事件的存活。
整合決定了目錄效能是否得以存續
外殼剛度、同心度、緊韌體預載和軸承對齊影響負載分佈。整合輸出軸承可以簡化接頭，而元件組減速器則將更多設計責任轉交給機器人製造商。潤滑劑填充和密封會影響損耗和壽命。
機器人編碼器指南解釋了為何馬達側位置可能隱藏傳動誤差。輸出回饋、轉矩感應和溫度監測可以揭示組裝後的系統，但前提是影格和校正正確。
| 驗證測試 | 度量 | 失效暴露 | 工程決策 |
|---|---|---|---|
| 轉矩角掃掠 | 滯後與剛性 | 背隙、順應性或預載 | 控制補償 |
| 效率圖 | 輸入功率與輸出功率 | 摩擦與熱損失 | 馬達與冷卻尺寸 |
| 撞擊週期 | 衝擊試驗後的幾何精度與雜訊 | 過載損傷 | 保護與評級 |
| 熱耐力 | 溫度與漂移 | 潤滑或損失極限 | 連續包絡 |
| 壽命負載譜 | 磨損與效能變化 | 疲勞與退化 | 維護間隔 |
控制中心應模擬安裝的減速器
摩擦補償、擾動觀察器和轉矩控制都依賴於物理接頭。激進補償在模型隨溫度和磨損變化時可能放大雜訊或造成不穩定性。從輸出測量中確定參數，而非僅依賴理想齒輪方程。
在共用時鐘上記錄馬達位置、輸出位置、電流、轉矩、溫度和指令。比較前進和反向運動、無負載和負載執行以及新舊裝置。控制的堅固性比安裝一條幹淨的工作台走線更重要。
選擇矩陣應以硬體證據結尾
根據相同的工作週期、輸出包線、介面和壽命目標對候選方案進行評分。將質量正規化以包括軸承和外殼，並在代表性操作點間規範效率。在採購決策中包含可用性、變更控制、維修和可追溯性。
原型機配備預期的馬達、驅動、回饋和冷卻系統。測試多個樣品，因為製造差異很重要。最終選擇減速器應符合經過驗證的關節效能和服務目標，而非單一目錄號最強者。
評估“機器人減速器類型：應變波、擺線與行星齒輪比較”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
- 定義關節輸出和負載頻譜。
- 分離的背隙、空回和剛度。
- 繪製整個工作週期的效率和溫度圖。
- 驗證影響、整合和壽命。
- 比較完整的致動器證據和供貨風險。
常見問題
哪種減速器類型最適合機器人關節？
沒有通用的最佳類型。可以根據具體接頭的輸出轉矩、速度、比、運動精度、剛度、效率、衝擊力、封裝、壽命和成本選擇。
諧波減速器是零間隙的嗎？
它可以提供非常低的背隙，但安裝的接頭仍存在彈性變形、滯後、摩擦和可能的組裝誤差。測量負載下的輸出。
為什麼工業機器人中使用環形減速器？
它們能在整合機器人關節中提供高剛性、負載能力和抗衝擊能力。具體行為取決於具體設計和軸承。
行星減速器對機器人來說足夠精準嗎？
精密行星減速器可以服務於許多機器人軸。背隙、級數、行星架剛度和校正必須與運動需求相匹配。
減速器的壽命應該如何測試？
使用代表性的轉矩、速度、反轉、衝擊和溫度光譜，然後跟蹤樣品的磨損、背隙、剛度、雜訊和效率。
減速器設計說明
減速器術語和供應商評級使用定義的測試條件。驗證目前資料手冊、介面和佔空比假設，然後在代表性的負載、溫度和壽命條件下驗證整個致動器。
