로봇 프레임리스 모터는 완성된 원통형 모터가 아니라 회전하는 로터와 고정된 스테이터만 공급되는 모터 키트입니다. 로봇 제작사는 이 두 부품을 관절의 하우징과 축, 베어링 안에 직접 넣습니다. 그래서 관절을 더 얇고 가볍게 만들 수 있지만, 공극과 동심도, 냉각, 베어링 정렬까지 로봇 설계자가 책임져야 합니다.
프레임리스 모터는 로터와 스테이터만 남긴 모터다

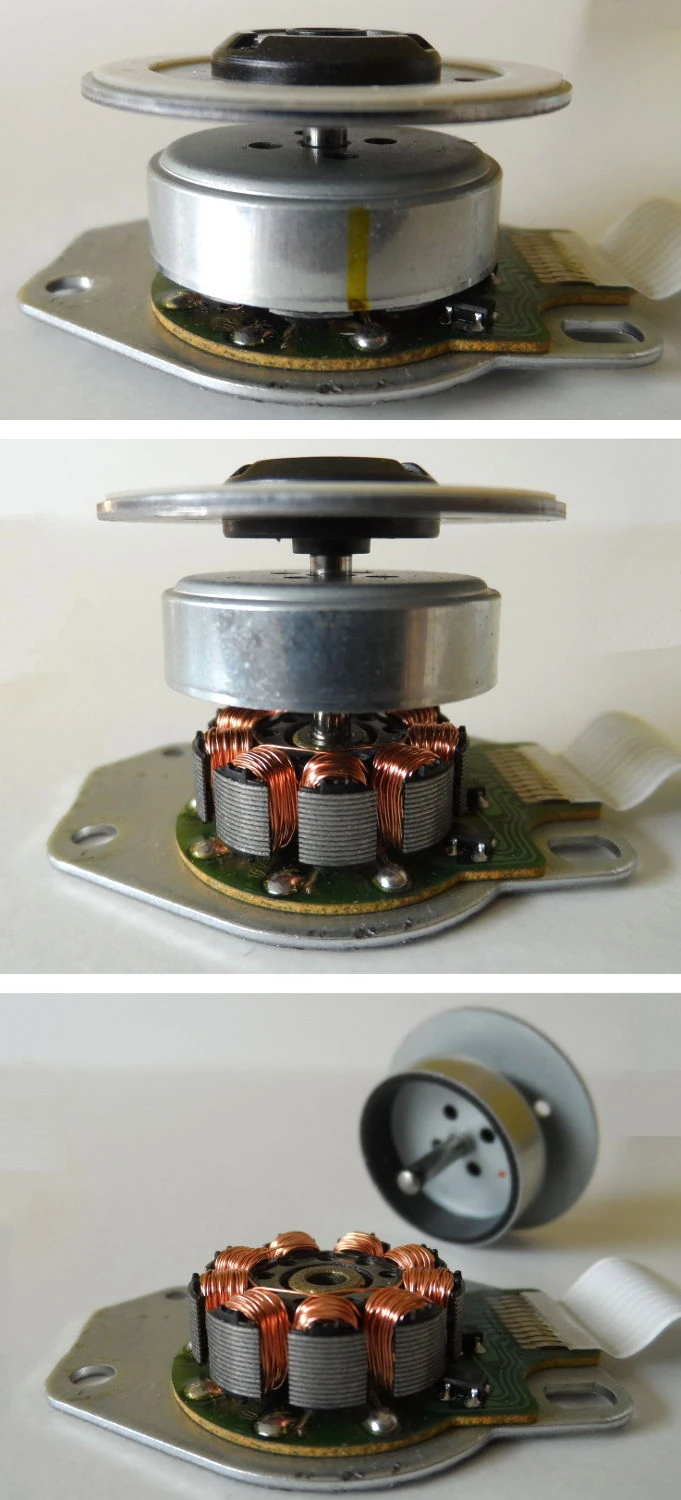

일반 서보모터를 분해하면 로터와 스테이터뿐 아니라 하우징, 축, 베어링, 엔드벨, 커넥터와 위치 센서가 나옵니다. 프레임리스 모터는 이 가운데 실제로 전자기 토크를 만드는 로터와 스테이터만 남긴 형태입니다. Kollmorgen의 프레임리스 모터 설명도 이를 로터와 스테이터로 구성된 키트로 정의합니다.
‘프레임이 없다’는 말은 구조물이 필요 없다는 뜻이 아닙니다. 모터 제조사가 제공하던 하우징과 축, 베어링의 역할을 로봇 관절 자체가 맡는다는 뜻에 가깝습니다. 이 차이를 놓치면 프레임리스 모터를 얇은 완제품 모터로 오해하기 쉽습니다.
따라서 제품을 비교할 때도 키트 무게만 보면 안 됩니다. 로터를 고정할 허브와 축, 스테이터를 감싸는 하우징, 베어링과 위치 센서까지 더한 관절 단위의 질량과 외형을 계산해야 완성형 모터와 같은 기준에서 비교할 수 있습니다.
완성 모터 대신 관절 안에 직접 넣는 이유

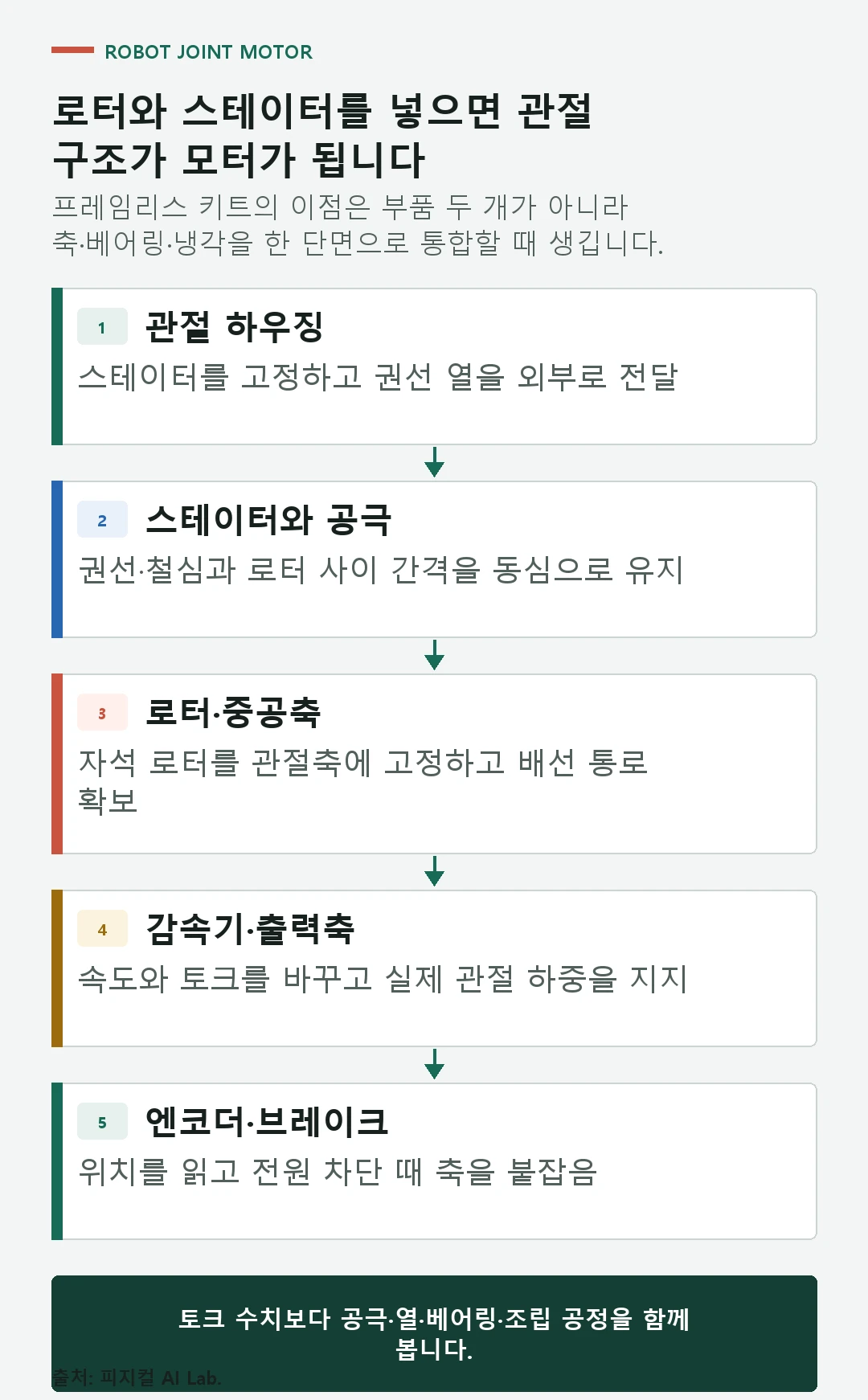

휴머노이드의 어깨와 팔꿈치, 손목처럼 축이 많이 몰린 곳에서는 모터 하우징과 관절 하우징이 따로 존재하면 같은 기능을 하는 금속 구조가 겹칩니다. 프레임리스 모터를 쓰면 관절의 구조물이 곧 모터 하우징이 되고, 관절 축이 로터를 지지하는 축이 됩니다. 별도의 커플링도 줄일 수 있습니다.
Kollmorgen RBE 자료는 하중을 지지하는 기계의 베어링이 로터까지 함께 지지하면 축, 베어링, 엔드벨과 커플링을 중복해서 둘 필요가 줄어든다고 설명합니다. 여기서 생기는 이점은 모터 단품의 무게 감소보다 관절 전체의 길이와 부품 수 감소에 있습니다.
하우징과 베어링의 책임은 로봇 설계로 이동한다
완성형 서보모터는 제조사가 내부 정렬과 베어링 상태를 보증한 채 출고합니다. 프레임리스 키트는 다릅니다. 스테이터가 들어갈 보어의 치수, 로터가 체결될 허브, 축의 흔들림, 베어링 예압과 조립 순서를 로봇 제작사가 결정합니다.
따라서 프레임리스 모터를 선택하는 일은 부품 하나를 고르는 일이 아니라 작은 모터 공장을 관절 설계 안으로 가져오는 일입니다. 생산 수량이 늘수록 조립 지그, 접착제 도포, 경화 조건, 검사 공정과 재작업 방법까지 성능에 영향을 줍니다.
공극이 틀어지면 효율보다 먼저 마찰과 열이 나타난다
로터 자석과 스테이터 철심 사이의 빈 공간을 공극이라고 합니다. 공극이 좁으면 자기 회로를 유리하게 만들 수 있지만 조립 오차에 민감합니다. 너무 넓으면 설치는 쉬워져도 같은 전류에서 얻는 토크와 효율이 불리해질 수 있습니다. Celera Motion의 공극 기술 설명도 공극을 자기 회로와 설치 허용오차 사이의 절충으로 봅니다.
관절 축이 휘거나 베어링 좌우 중심이 어긋나면 공극이 한쪽으로 몰립니다. 작은 오차는 코깅과 토크 리플, 소음으로 시작하지만 심해지면 로터와 스테이터가 닿을 수 있습니다. 그래서 카탈로그의 토크 수치만큼 원통도, 동심도와 런아웃 기준이 중요합니다.
연속 토크는 냉각 경로가 결정한다
피크 토크는 짧은 순간에 낼 수 있는 힘이고, 연속 토크는 온도를 허용 범위 안에 두면서 계속 낼 수 있는 힘입니다. 휴머노이드가 일어나거나 물건을 들어 올릴 때는 피크 토크가 중요하지만, 서 있거나 반복 작업을 할 때는 연속 토크가 더 오래 성능을 제한합니다.
프레임리스 모터의 스테이터는 관절 하우징으로 열을 넘깁니다. 접촉면이 작거나 접착층에 빈틈이 있거나 하우징이 열을 배출하지 못하면 같은 모터도 연속 토크가 낮아집니다. TQ ILM 데이터시트가 구조 통합과 열 최적화를 함께 강조하는 이유도 이 때문입니다.
속이 빈 축은 케이블 통로를 만든다
프레임리스 모터는 로터 중심을 비운 중공축 구조로 만들기 쉽습니다. 이 공간으로 손목 카메라와 그리퍼 배선, 냉각 라인, 브레이크 케이블이나 다음 관절의 통신선을 통과시킬 수 있습니다. 외부 케이블 루프가 줄면 걸림과 반복 굽힘도 줄일 수 있습니다.
그러나 중공축 직경을 크게 만들수록 같은 외경 안에서 자석과 철심이 차지할 공간이 줄어들 수 있습니다. 케이블 통로가 필요하다는 이유만으로 내경을 키우기보다 토크, 베어링, 감속기 입력축과 함께 단면을 설계해야 합니다.
감속기와 붙이면 작고 강한 관절이 된다
프레임리스 모터는 직접 구동에도 쓸 수 있지만 휴머노이드 관절에서는 하모닉, 유성 또는 사이클로이드 계열 감속기와 결합하는 경우가 많습니다. 모터의 빠른 회전을 감속기가 느리고 큰 관절 토크로 바꾸기 때문입니다. 각 구조의 차이는 로봇 감속기 종류 비교에서 따로 정리했습니다.
이때 모터 토크 밀도만 높다고 관절이 좋아지는 것은 아닙니다. 감속기 입력 베어링, 출력 베어링, 브레이크, 엔코더와 하우징을 더한 통합 관절의 무게와 길이로 비교해야 합니다. 로봇 액추에이터 구조를 보면 모터가 전체 관절에서 맡는 범위를 확인할 수 있습니다.
엔코더가 없으면 로터 방향을 정확히 제어할 수 없다
로터 위치를 모르면 구동기가 어느 코일에 얼마의 전류를 흘려야 하는지 정확히 결정하기 어렵습니다. 홀 센서, 리졸버, 절대형 또는 증분형 엔코더가 로터 위치와 속도를 알려 줍니다. 관절 출력 위치까지 정밀하게 보려면 감속기 뒤쪽에 두 번째 엔코더를 놓기도 합니다.
프레임리스 키트는 엔코더까지 포함하지 않는 경우가 많습니다. 따라서 센서의 설치 위치와 자석 간섭, 케이블 경로, 원점 설정과 기능 안전 인터페이스를 별도로 설계해야 합니다. 엔코더 선택은 이어지는 로봇 엔코더 설명에서 자세히 다룹니다.
브레이크는 전원이 꺼졌을 때 관절을 붙잡는다
모터는 전류가 끊기면 능동적으로 토크를 만들지 못합니다. 중력 방향으로 하중을 받는 무릎과 허리, 어깨에는 전원 차단 시 관절이 떨어지지 않도록 기계식 또는 전자식 브레이크가 필요할 수 있습니다.
브레이크를 모터 가까이에 넣으면 설치 공간은 줄지만 열과 자기장, 마찰 분진이 주변 센서에 영향을 줄 수 있습니다. 정상 제어 토크와 비상 유지 토크를 구분하고, 해제 전압과 응답 시간, 수동 해제 방법까지 확인해야 합니다.
정격 토크만 보면 휴머노이드 관절을 잘못 고른다
| 확인 항목 | 관절에서 묻는 질문 | 놓치면 생기는 문제 |
|---|---|---|
| 연속 토크 | 반복 작업 중 권선과 하우징 온도를 유지할 수 있는가 | 시간이 지나며 출력 제한과 열 정지 발생 |
| 피크 토크 | 일어나기, 충격 복구, 급가속을 몇 초간 버티는가 | 전류 포화 또는 자석·권선 손상 위험 |
| 토크 상수 | 목표 토크에 필요한 전류와 인버터 용량은 얼마인가 | 배선과 전력부가 예상보다 커짐 |
| 열저항 | 권선 열이 관절 하우징으로 빠지는 경로가 있는가 | 카탈로그보다 낮은 연속 성능 |
| 공극·런아웃 | 양산 조립에서도 로터와 스테이터 간격을 유지하는가 | 토크 리플, 소음, 접촉 |
| 역기전력 | 최고 속도에서 구동기 전압 한계를 넘지 않는가 | 속도 제한과 제어 여유 감소 |
관절 위치에 따라 우선순위가 달라진다
| 관절 | 우선해서 볼 항목 | 설계 이유 |
|---|---|---|
| 엉덩이·무릎 | 연속 토크, 피크 토크, 냉각, 브레이크 | 체중과 지면 충격을 오래 받음 |
| 어깨·팔꿈치 | 무게, 외경, 케이블 통로, 관성 | 몸통에서 멀수록 작은 무게도 동작 관성에 크게 작용 |
| 손목 | 얇은 길이, 중공축, 낮은 코깅, 엔코더 | 작은 공간에서 정밀한 방향 전환이 필요 |
| 허리 | 큰 중공축, 구조 강성, 열 분산 | 상체 하중과 다수 케이블이 통과 |
프레임리스 모터가 항상 더 좋은 선택은 아니다
개발 수량이 적고 관절 크기에 여유가 있으며 빠른 시제품 제작이 중요하다면 완성형 서보모터가 더 합리적일 수 있습니다. 베어링과 엔코더가 이미 정렬돼 있고 제조사가 열과 수명을 검증한 범위를 이용할 수 있기 때문입니다.
반대로 축이 많고 1mm의 길이와 수십 g의 무게가 전체 동작에 영향을 주며, 자체 정밀 가공과 조립 검사를 운영할 수 있다면 프레임리스 구조의 장점이 커집니다. 선택 기준은 ‘더 고급인가’가 아니라 통합 설계를 감당할 이유와 생산 능력이 있는가입니다.
도입 전에 조립 공정까지 함께 확인해야 한다
- 부하 주기로 RMS 토크와 피크 지속 시간을 계산합니다.
- 인버터 전압·전류와 역기전력 여유를 맞춥니다.
- 스테이터 접촉면과 하우징의 열 경로를 해석하고 실물로 검증합니다.
- 공극, 동심도, 런아웃과 베어링 예압의 검사 방법을 정합니다.
- 로터 고정과 스테이터 접착 공정의 경화·재작업 조건을 만듭니다.
- 엔코더, 브레이크, 감속기와 케이블이 같은 단면에서 충돌하지 않는지 확인합니다.
- 최대 토크보다 반복 운전 후 온도와 끝단 오차를 측정합니다.
프레임리스 모터에서 자주 묻는 질문
프레임리스 모터는 직접 구동 모터와 같은 말인가요?
같은 말은 아닙니다. 프레임리스는 모터의 기계적 공급 형태를 뜻하고, 직접 구동은 감속기 없이 부하를 바로 움직이는 구동 방식을 뜻합니다. 프레임리스 모터도 감속기와 결합할 수 있습니다.
토크 밀도가 높으면 관절도 무조건 작아지나요?
모터 부분은 작아질 수 있지만 감속기, 베어링, 브레이크, 엔코더와 냉각 구조가 커지면 통합 관절은 작아지지 않을 수 있습니다. 같은 부하 주기에서 관절 전체 질량과 외형으로 비교해야 합니다.
로터와 스테이터만 사서 바로 조립하면 되나요?
아닙니다. 축과 베어링, 공극, 접착, 열 경로와 위치 센서를 함께 설계해야 합니다. 조립 오차를 측정할 지그와 양산 검사 기준도 필요합니다.
휴머노이드에서 가장 중요한 수치는 무엇인가요?
하나로 정할 수 없습니다. 짧은 동작은 피크 토크, 반복 작업은 연속 토크와 열, 빠른 팔 동작은 관성과 무게, 정밀 조작은 코깅과 엔코더 오차가 더 중요합니다.
감속기가 있으면 모터 정밀도는 중요하지 않나요?
여전히 중요합니다. 토크 리플과 위치 피드백 오차는 감속기와 제어계를 거쳐 관절 움직임에 남을 수 있습니다. 감속기 뒤 출력 엔코더를 추가해 오차를 직접 측정하기도 합니다.
마지막 확인: 2026년 7월 23일. 제조사 수치는 제품과 권선, 냉각 및 시험 조건에 따라 달라집니다. 이 글은 특정 모터의 구매 추천이 아니라 로봇 관절 통합 구조를 이해하기 위한 기술 설명입니다.
