机器人网络EtherCAT与CAN FD：周期、同步与布线

EtherCAT和CAN FD都能携带循环机器人-关节命令和状态，但它们的通信组织方式不同。 EtherCAT通过一系列设备发送以太网帧，这些设备在帧通过时读写进程数据。 CAN FD使用共享优先仲裁总线，具有灵活的数据相位和比经典CAN更大的有效载荷。

标称链路速率不决定机器人的选择。轴数、循环字节、同步、消息优先级、诊断流量、电缆长度、拓扑结构、电磁环境、错误处理和安全响应决定是否满足截止时间。设计必须从最坏情况流量中确定，并在最终硬件上进行测量。

请使用本指南，配合 机器人关节控制指南 和 电机-驾驶员架构。快速网络是赋能层，而非控制稳定性或功能安全的证明。

EtherCAT 处理一个帧跨多个设备

EtherCAT技术组的 技术概述 描述了即时处理：子设备在以太网帧通过时提取或插入分配的过程数据。这可以在紧凑的帧内移动多个轴的循环数据，而无需向每个节点发送单独事务。

拓扑可以遵循线路、树状或其他支持的排列方式，但物理端口和设备行为决定了实际路径。帧返回、断线和冗余选项需要明确设计。以太网连接器和100 Mbit/s信令并不使普通交换以太网的行为等同于EtherCAT。

CAN FD通过标识符仲裁共享总线

CiA的 CAN FD介绍 说明，仲裁开始于CAN规则下，配置后数据阶段可以使用更高的比特率。帧最多可携带64个数据字节，相比经典CAN减少了某些有效载荷的开销。

所有节点都观察共享总线，标识符编码仲裁优先级。低优先级帧可以等待，当存在高优先级流量时。因此，时序依赖于完整的消息集、位填充、重传和错误状态，而不仅仅是配置的数据相位速率。

财产	以太猫	CAN FD	机器人问题
中等接入	主机循环帧	优先仲裁	谁控制最坏的情况？
数据组织	进程图像在传递帧中	单个识别帧	有多少条消息？
同步	分布式时钟可用	应用或硬件方法	样本的比对程度如何？
拓扑结构	线式与柔性变体	终端共享总线	什么线路适合车身？
过错证据	工作计数器与诊断	错误计数器和总线状态	退化是如何处理的？

分布式时钟在EtherCAT节点间对齐事件

EtherCAT分布式时钟同步本地设备时钟并补偿传播延迟。输入可以采样，输出可以从本地同步时间触发，而不是帧到达的不确定时刻。当关节速度是从等距位置采样中推导出来时，这一点尤为重要。

技术概述指出，在其文档机制下实现亚微秒同步，但集成机器人仍需验证其控制器、硬件接口和设备。同步设备时钟本身并不限制应用计算或执行器响应。

CAN FD 的定时来自可调度的消息集

根据截止时间和关键性分配标识符，而非便利性。计算每个帧最差传输时间，如适用时被一个低优先级帧阻断，高优先级消息干扰及重传假设。保留利用余裕用于诊断和故障恢复。

将快速转矩或状态消息与较慢的温度、配置和日志分开。只有当其更新和故障语义一致时才打包相关信号。一条超大消息如果标识符或启动时间选择不当，可能会延迟一条短暂的紧急消息。

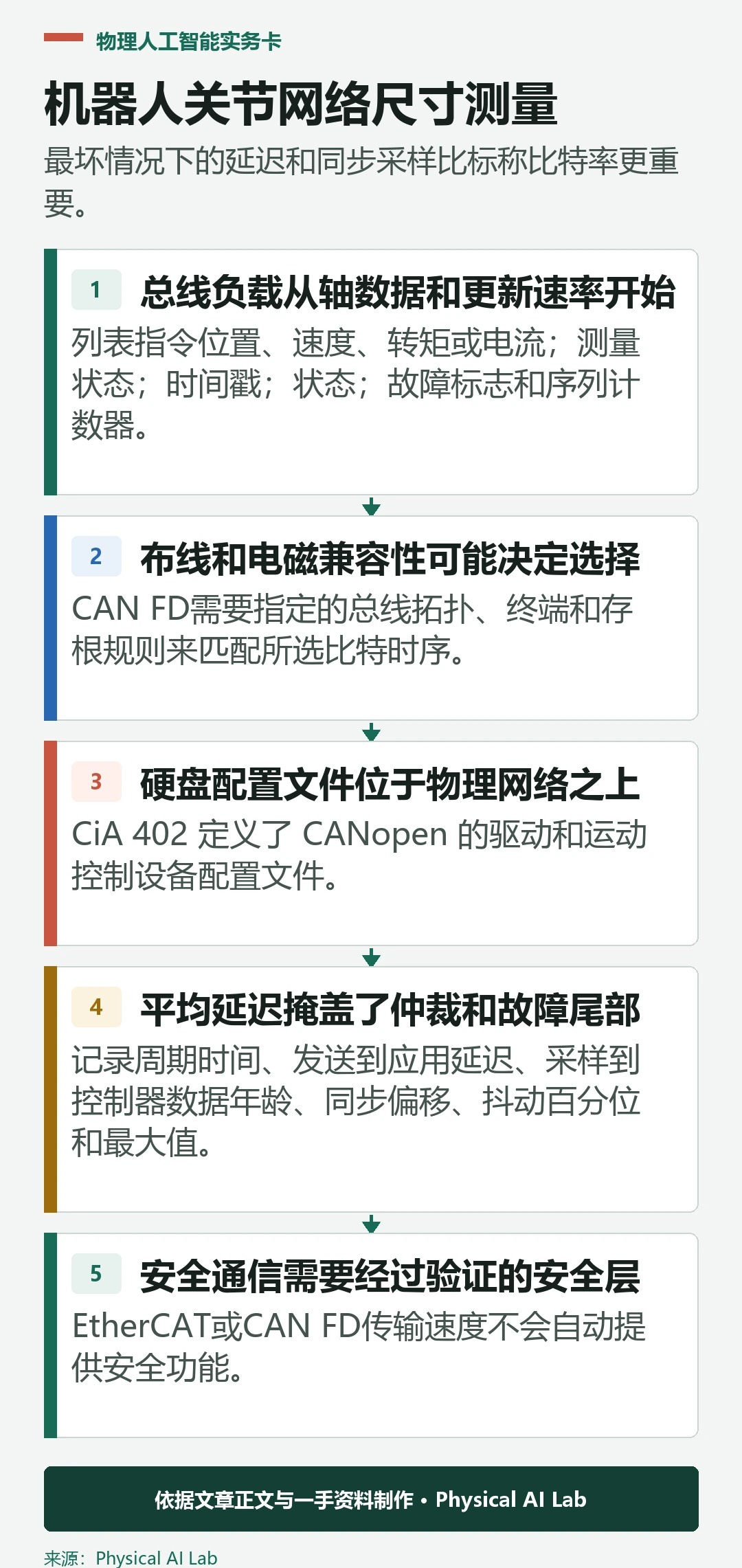

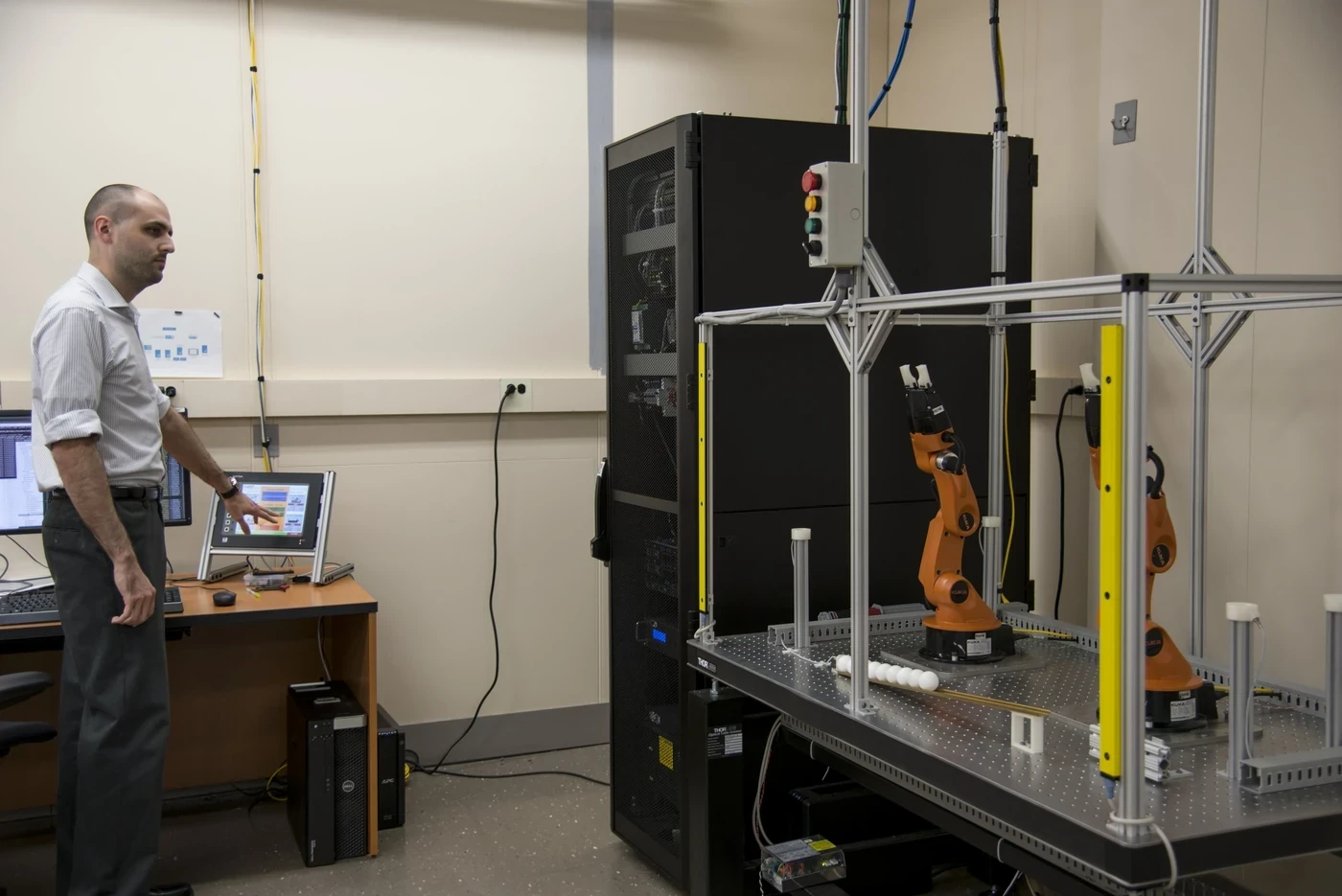

总线负载从轴数据和更新速率开始

列表指令位置、速度、转矩或电流；测量状态；时间戳；状态；故障标志和序列计数器。将有效载荷和协议开销乘以轴数和频率。添加无环配置、固件、诊断和同步流量。

CAN FD使用物理层比特时间， EtherCAT的实际帧组成。包含启动和故障突发，而不仅仅是标称稳态。保留未来信号和设备变异的余裕，而不是设计成一个电子表格值且利用率99%。

布线和电磁兼容性可能决定选择

CAN FD需要指定的总线拓扑、终端和存根规则来匹配所选比特时序。 EtherCAT设备间链路需要合适的工业电缆、连接器、接地和端口设计。机器人关节会增加反复弯曲、紧凑布线和电机切换噪声。

检查组装机器人的差分信号、共模应力、连接器保持和屏蔽接地情况。测试最小和最大电缆配置、移动线束、热驱动和再生事件。网络可能在工作台上通过，但在逆变器附近或电缆磨损后失效。

测试	刺激	战绩	失效标准
全循环负载	所有轴与诊断	延迟与抖动尾	错过截止时间
电磁应力	电机切换与再生	错误与重试	状态转变
电缆运动	弯曲与扭转循环	链路中断	间歇性故障
节点故障	重置或断开连接	故障遏制	不安全过时命令
时钟测试	长时间热跑	偏移与漂移	样本错位

驱动器配置文件位于物理网络之上

CiA 402 定义了 CANopen 的驱动和运动控制设备配置文件。 CiA 概述 还帮助解释了为什么 CANopen over CAN 和 CAN 应用协议 over EtherCAT 是不同的层。不要将配置文件等同于底层总线。

状态机、模式、单元和故障代码必须为每个驱动器纳入版本管理。相似的对象名称并不保证转换或扩展行为完全相同。验证启用、快速停止、故障重置和命令超时是否符合实际设备手册。

平均延迟掩盖了仲裁和故障尾部

记录周期时间、发送到应用延迟、采样到控制器数据年龄、同步偏移、抖动百分位和最大值。对齐时钟或使用物理触发器，使软件时间戳更可靠。低平均值和罕见的多周期延迟可能导致紧密的关节环不稳定。

注入竞争流量、错误帧、节点重置和电缆干扰。在温度和最大轴数下进行测试。保持数据包或帧跟踪与控制器日志，以便将机械振动与延迟指令或过期传感器样本区分开来。

安全通信需要经过验证的安全层

EtherCAT或CAN FD传输速度不会自动提供安全功能。安全协议、认证设备、诊断、时序假设、安全状态和系统级验证是独立的要求。标准误差计数器不能替代所需的风险降低。

定义每个节点在指令过时、同步丢失或总线进入错误状态时的处理方式。保持快速的电气保护在驱动器本地。协调各轴的停止行为，避免网络故障产生不受控制的重力或接触运动。

从机器人架构中选择网络

EtherCAT适合许多紧密同步的轴和集中的循环过程图像。 CAN FD可容纳紧凑的分布式关节、基于优先级的消息和适度的负载，采用更简单的共享布线。混合机器人可以在执行器组内使用一个网络，另一个用于更高层次通信。

原型设计最难的配置：最大节点、最长线束、完整数据集、最热驱动器和注入故障。比较成本、连接器质量、软件、诊断、服务和认证需求。选择经过测量的裕量与可恢复性，而非单一协议口号。

评估“机器人网络EtherCAT与CAN FD：周期、同步与布线”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。

成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。

上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。

• 建立一个完整的循环和无环信号词典。
• 计算最坏情况的帧或消息时序。
• 测量采样年龄和指令应用延迟。
• 在主动电机驱动旁边加大最终线缆。
• 在本地定义陈旧指令反应和网络故障反应。

常见问题

EtherCAT总是比CAN FD快吗？

这并非一个普遍的声明。 EtherCAT提供高通量的循环处理和分布式时钟，而实际的截止日期则取决于拓扑结构、设备和实现。

CAN FD能控制人形机器人的关节吗？

当消息时序、利用率、同步和故障需求符合条件时，它可以支持关节网络。必须分析和测试完整的消息集。

EtherCAT 和 CANopen 是竞争层吗？

EtherCAT 是一种网络技术； CANopen 是一种常用于 CAN 上的应用框架，配置文件也可以通过 CoE 传输 EtherCAT 传输。

更快的网络会自动提升控制力吗？

不。传感器时序、计算、执行器动力学、环路设计和抖动都必须支持更高的频率。

环形或冗余路径能让电缆故障安全吗？

它可能提升可用性，但安全性需要对整个系统进行明确的检测、状态转换和经过验证的风险降低。

机器人网络边界说明

协议能力因控制器、设备、电缆和配置而异。验证当前规格，并测量最终机器人的最坏时序、同步、电磁故障及停止行为。
