EtherCAT와 CAN-FD는 모두 로봇 관절 제어에 쓰일 수 있지만 프레임 처리와 버스 접근, 동기화 방식이 다릅니다. EtherCAT은 한 이더넷 프레임이 여러 노드를 지나며 데이터를 읽고 쓰고 분산 시계로 축을 맞추는 데 강합니다. CAN-FD는 우선순위 기반 중재와 비교적 단순한 배선·컨트롤러로 작은 관절망과 상태·진단 통신에 유리할 수 있습니다.
두 통신은 속도보다 프레임을 나누는 방식이 다르다
EtherCAT은 메인 디바이스가 보낸 프레임을 각 서브디바이스가 통과 중 처리하는 구조입니다. 분산 시계로 노드의 로컬 시간을 맞춰 여러 축의 샘플링과 PWM·제어 이벤트를 정밀하게 동기화할 수 있습니다.
CAN-FD는 여러 노드가 하나의 버스를 공유하고 식별자 우선순위로 전송을 중재합니다. 클래식 CAN보다 더 긴 데이터와 빠른 데이터 구간을 지원하지만 버스 부하와 높은 우선순위 메시지의 영향으로 최악 지연을 계산해야 합니다.
제어 명령이 여러 관절을 도는 순서
상위 주기 시작에서는 제어기가 모든 관절의 목표와 이전 상태를 프레임에 구성합니다. 버스 전송에서는 EtherCAT은 노드를 순회하고 CAN-FD는 우선순위 중재 후 버스를 점유합니다. 관절 처리에서는 각 드라이버가 명령을 적용하고 엔코더·전류·온도·오류를 갱신합니다.
시계 동기에서는 EtherCAT 분산 시계 또는 별도 동기 메시지로 샘플 시점을 맞춥니다. 상위 수집에서는 모든 상태를 모아 다음 전신·관절 제어 주기에 사용합니다.
산업 시험 환경에서 네트워크가 맡는 역할

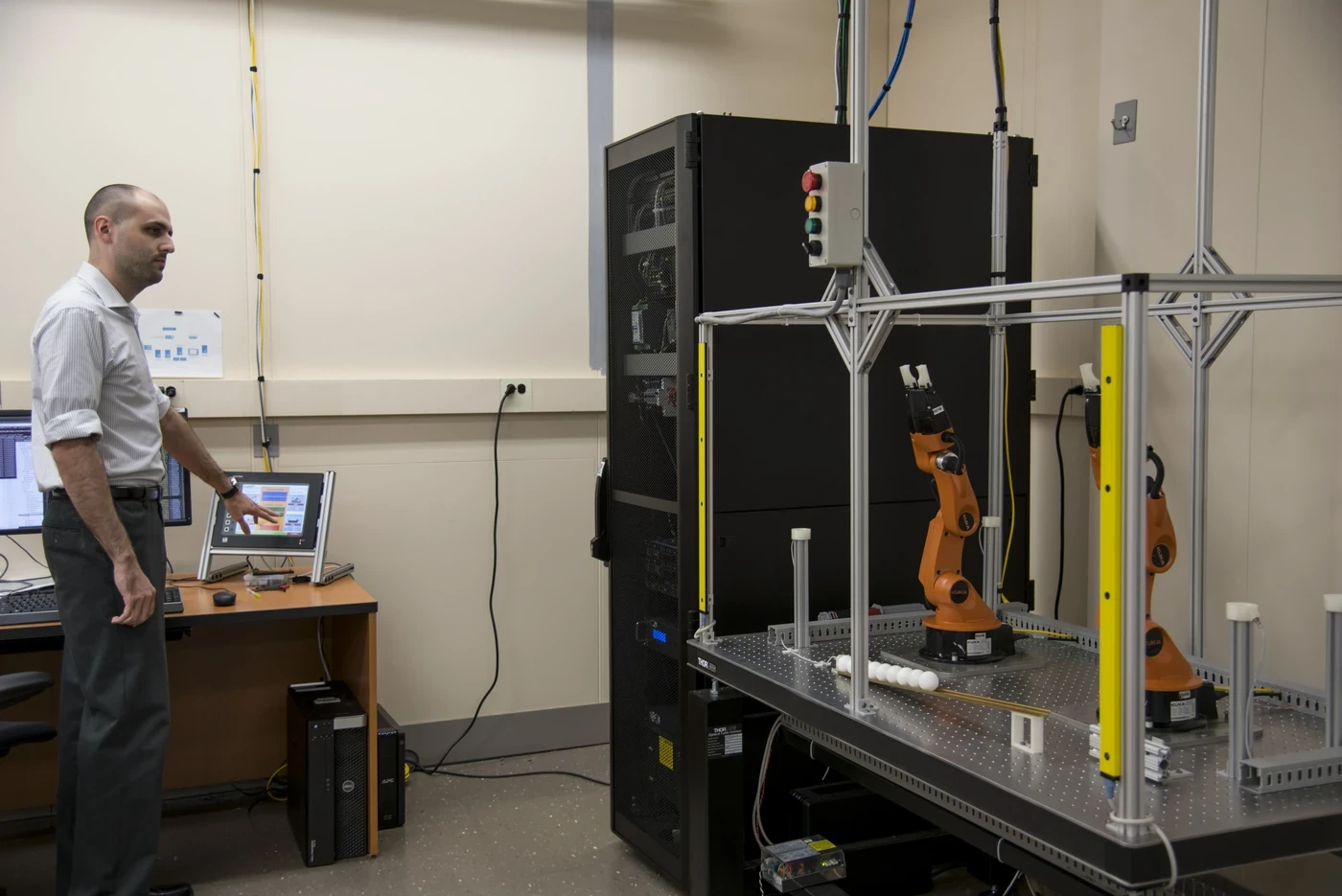

산업 제어 환경에서는 네트워크가 모터 드라이브뿐 아니라 안전 I/O, 센서, PLC와 상위 시스템을 연결합니다. 실시간 관절망과 진단·운영망을 분리하면 대용량 로그가 제어 주기를 막는 일을 줄일 수 있습니다.
휴머노이드 내부에서는 케이블 무게와 굽힘, 커넥터 크기와 EMI가 중요합니다. 링크마다 허브와 분기점을 둘지 직렬 라인으로 갈지에 따라 정비와 단일 고장 영향도 달라집니다.
분산 시계와 버스 중재가 지연을 만드는 방식
결정성에서는 평균 전송 속도가 아니라 정해진 주기 안에 모든 메시지가 끝나는지를 봅니다. 동기화에서는 관절 상태를 같은 물리 시점에 샘플링해야 전신 제어의 결합 오차가 줄어듭니다.
버스 부하에서는 프레임 오버헤드·재전송·우선순위와 노드 수가 최악 지연을 결정합니다. 고장 전파에서는 케이블 단선·노드 정지·노이즈가 뒤쪽 노드와 전체 버스에 미치는 범위를 설계합니다.
EtherCAT와 CAN-FD를 로봇 조건으로 비교한다
같은 Mbps 숫자보다 관절 수, 주기, 메시지 크기와 배선 조건을 넣어 비교해야 합니다.
고주기 다축 동기 제어는 EtherCAT이 유리한 경우가 많고, 적은 노드와 짧은 상태·명령, 비용·강건성이 중요한 모듈은 CAN-FD가 적합할 수 있습니다.
| 기준 | EtherCAT | CAN-FD | 로봇 판단 |
|---|---|---|---|
| 프레임 처리 | 순회 중 읽기·쓰기 | 버스 중재 후 한 프레임 전송 | 노드 수·주기 |
| 동기화 | 분산 시계 지원 | 별도 동기·로컬 시계 설계 | 다축 샘플 오차 |
| 토폴로지 | 라인·트리·링 등 | 선형 버스·종단 중심 | 링크 배선·정비 |
| 생태계 | 산업 드라이브·I/O | MCU 내장·자동차·임베디드 | 비용·도구·공급망 |
통신 사양에서 평균 대신 최악값을 볼 것
통신 주기 평균보다 최악 왕복 지연, 지터, 축간 샘플 시각 차이와 오류 복구 시간을 기록합니다.
버스 계산은 정상 프레임만 넣지 말고 진단·펌웨어 업데이트·오류 프레임과 재전송을 포함해야 합니다. 로그 트래픽은 별도 채널로 분리하는 편이 좋습니다.
| 지표 | 측정 단위 | 관절 영향 | 시험 조건 |
|---|---|---|---|
| 주기 | µs 또는 ms | 제어 대역폭·상태 신선도 | 최대 노드·메시지 |
| 지터 | 주기 편차 | 속도·토크 추정 노이즈 | CPU·네트워크 부하 포함 |
| 동기 오차 | 노드 시각 차이 | 전신 결합·센서 정렬 | 시계 안정 후·변화 후 |
| 복구 시간 | 단선·노드 재접속 시간 | 정지·재가동 절차 | 실제 고장 주입 |
관절 수와 메시지로 버스 부하를 계산하는 순서
메시지 목록에서는 관절별 목표·상태·진단과 크기·주기·우선순위를 적습니다. 최악 부하 계산에서는 모든 관절과 오류·진단 프레임이 겹치는 경우를 계산합니다. 토폴로지 설계에서는 링크 굽힘·커넥터·분기·종단과 단선 영향을 정합니다.
동기 방식 결정에서는 상태 샘플·PWM·센서 시각을 어디까지 맞출지 정합니다. 고장 시험에서는 단선·노이즈·노드 정지·버스 과부하에서 제한 상태로 전환되는지 봅니다.
배선·종단·노이즈·버스 과부하에서 생기는 실패
평균 부하만 계산에서는 높은 우선순위 메시지가 겹칠 때 낮은 우선순위 상태가 늦습니다. 종단·배선 오류에서는 반사와 공통모드 노이즈로 간헐 오류가 생깁니다. 시계 초기화 누락에서는 부팅·재접속 뒤 축 샘플 시점이 어긋납니다.
로그와 제어 혼용에서는 대용량 진단·업데이트가 주기 프레임을 밀어냅니다. 단선 뒤 명령 유지에서는 일부 드라이버가 마지막 토크를 계속 출력합니다.
오실로스코프와 타임스탬프로 검증하는 방법
최대 노드 부하에서는 모든 관절과 센서가 최고 주기로 동작할 때 지연·지터를 측정합니다. CPU 부하에서는 상위 컴퓨터가 바쁜 상태에서도 통신 마감 시간을 지키는지 봅니다. 노이즈 주입에서는 모터 스위칭과 케이블 배치 조건에서 오류 카운터를 기록합니다.
케이블 단선에서는 영향 노드와 전체 로봇의 정지·복구 순서를 확인합니다. 재부팅·재접속에서는 시계 동기와 상태 초기화가 완료되기 전 토크가 허용되지 않는지 봅니다.
실시간 관절망과 OPC UA·ROS의 역할 경계
EtherCAT과 CAN-FD는 저수준 관절·센서 통신이고 OPC UA Robotics는 상위 자산·상태 정보 모델, ROS 2는 노드 간 데이터·서비스 구조를 담당할 수 있습니다. 서로 다른 시간 규모와 책임을 한 프로토콜로 억지로 합치지 않는 편이 좋습니다.

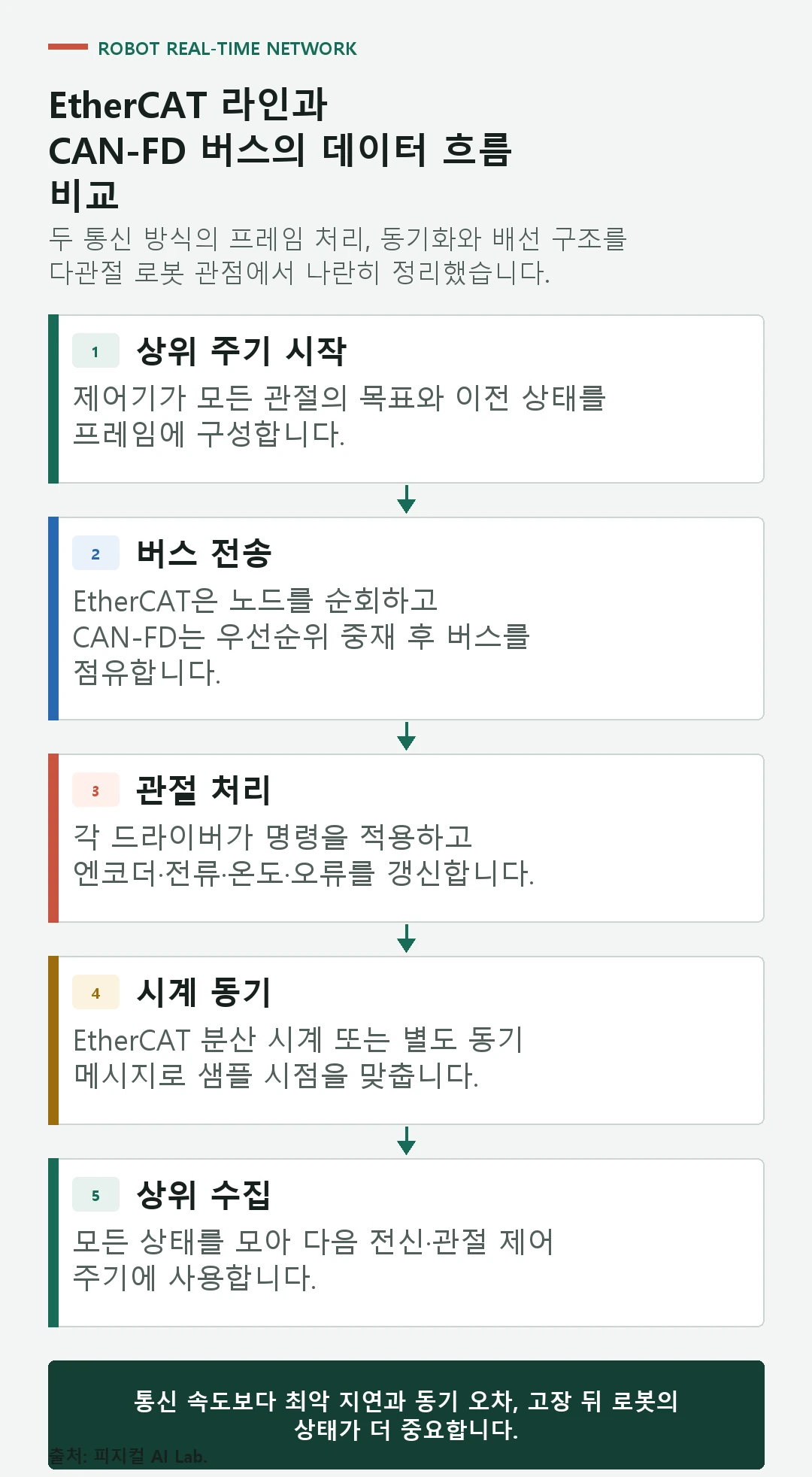

도식은 EtherCAT 프레임의 순회 처리와 CAN-FD의 버스 중재를 비교합니다. 같은 관절 데이터가 어떤 순서로 전송되고 언제 샘플되는지 보이면 실제 지연 예산을 계산하기 쉽습니다.
고속 네트워크가 안전 통신을 자동 보장하지 않는다
EtherCAT 또는 CAN-FD를 사용한다고 기능 안전이 자동으로 확보되지는 않습니다. 안전 통신 프로파일과 인증 부품, 시스템 수준 위험성 평가가 별도로 필요합니다.
공칭 전송률은 케이블 길이, 토폴로지, 트랜시버와 EMC 조건에 따라 제한됩니다. 실제 로봇 배선과 모터 스위칭 상태에서 검증해야 합니다.
OPC UA Robotics와 관절 제어 글로 이어 읽기
이 주제를 더 넓게 이해하려면 OPC UA Robotics, 위치·속도·토크 제어, 로봇 모터 드라이버를 함께 읽는 편이 좋습니다. 각 글은 부품, 제어, 데이터 계층을 서로 다른 질문으로 나누어 설명합니다.
본문의 기술 범위는 다음 1차 자료를 기준으로 확인했습니다. EtherCAT Technology Group은 EtherCAT의 처리 방식·분산 시계·토폴로지 공식 자료를 제공합니다. CAN in Automation CAN FD은 CAN-FD 프레임과 데이터 구간의 공식 기술 설명을 제공합니다. CiA 402은 드라이브와 모션 제어 장치의 상태·운전 모드 프로파일을 설명합니다. 수치와 적용 범위는 각 자료의 시험 조건을 벗어나 일반화하지 않았습니다.
EtherCAT와 CAN-FD에서 자주 묻는 질문
EtherCAT이 항상 CAN-FD보다 빠른가요?
대역폭과 다축 동기에는 유리한 경우가 많지만 작은 노드 수와 짧은 메시지에서는 비용·구현·배선까지 함께 비교해야 합니다.
CAN-FD로 휴머노이드 관절을 제어할 수 있나요?
가능하지만 노드 수·주기·메시지·우선순위의 최악 지연과 동기 방식을 계산해야 합니다.
EtherCAT과 CANopen은 어떤 관계인가요?
CANopen의 드라이브 프로파일과 객체 사전을 EtherCAT 위에서 사용하는 CoE 구성이 있습니다. 물리 전송 방식은 EtherCAT입니다.
통신 주기가 빠르면 제어도 좋아지나요?
센서·연산·드라이버와 기계 대역폭이 함께 맞아야 합니다. 지터와 동기 오차도 중요합니다.
링 토폴로지를 쓰면 단선에 안전한가요?
지원 장비와 구성에서 이중화에 도움될 수 있지만 전원·노드·소프트웨어 고장까지 자동 해결하지는 않습니다.
마지막 확인: 2026년 7월 25일. 프로토콜 채택은 기능 안전 인증을 의미하지 않습니다. 실제 전송률과 케이블 길이·토폴로지는 해당 트랜시버와 표준 문서를 확인해야 합니다.
