人形机器人执行器将电力转换为受控关节运动。该行业包括磁性材料、铜、轴承、电机、减速器或其他减速传动方案、编码器、转矩传感器、驱动、制动器、外壳、电缆、关节模块、测试设备及制造服务。
该数值不属于单一部件。高转矩电机在紧凑的接头内可能过热。精确的减速器可以增加摩擦力并限制后驱能力。编码器可以在结构受载时偏转时分辨出微小运动。集成设计决定转矩密度、效率、带宽、噪声、安全性和使用寿命。
该市场视图将 机器人执行器结构指南 与 人形机器人平台景观连接起来。它解释了技术层面和采购问题，而非公司估值或投资建议。
电动机产生关节转矩和速度
永久磁铁无刷电机常见，因为它们能够提供高功率密度和可控性。 Kollmorgen的无框电机概述 展示了如何将转子和定子集成到接头壳体中，减少包装开销，同时将机械、热能和制造责任转移给机器人制造商。
比较定义温度、转速-转矩包线、绕组、电压、效率、转子惯性和冷却下的连续和峰值转矩。没有持续时间和热条件的峰值数无法预测人形机器人的占空比。
减速器用转矩换取速度
谐波、行星、环形和皮带传动器提供不同的传动比、间隙、刚性、效率、质量和耐冲击能力。有些接头采用准直驱，传动比较低，以保持反向驱动性能并控制带宽。另一些则需要更高的减速以实现紧凑转矩。
减速器供应商必须在生产过程中遵守几何公差和材料质量。机器人制造商应测试空回、滞后、效率、声学噪声、润滑、磨损和冲击。目录评级是起点，而非完整的接头寿命模型。
编码器和转矩感应实现了控制环的闭合
电机侧编码器支持换向和转子位置。输出端编码器观察变速后关节运动，可揭示间隙或弹性偏转。关节转矩可通过载荷路径传感器直接测量，或通过电机电流和摩擦模型估算。
分辨率、绝对位置、延迟、接口、功能安全功能和环境极限都很重要。双重传感提升了可探测性，但增加了成本、校准和布线。传感器的布置应与关节必须做出的控制和安全决策相匹配。
| 层 | 主要角色 | 关键指标 | 整合风险 |
|---|---|---|---|
| 电机 | 电磁转矩 | 连续转矩密度 | 热量与饱和度 |
| 传输 | 转矩倍增 | 效率、刚性与回程间隙 | 磨损与减震 |
| 编码器 | 位置反馈 | 准确性、速率与延迟 | 对齐与界面 |
| 转矩传感器 | 交互负载 | 距离、漂移与带宽 | 过载与校准 |
| 驱动 | 电流与控制 | 带宽与保护 | EMI和热负载 |
驱动与电力电子控制电流
电机驱动通过开关电压调节相电流和转矩。它负责换向、感应、限制、通信和故障保护。开关频率、电流环带宽、直流总线、再生能量和电磁兼容性影响整个机器人。
人形机器人在传感器和通信链路附近安装了许多硬盘。热量和电磁干扰会损坏邻近组件。集中式和分布式架构会交换电缆质量、服务接入、冷却和网络时序。
一个开放模块揭示了积分负担

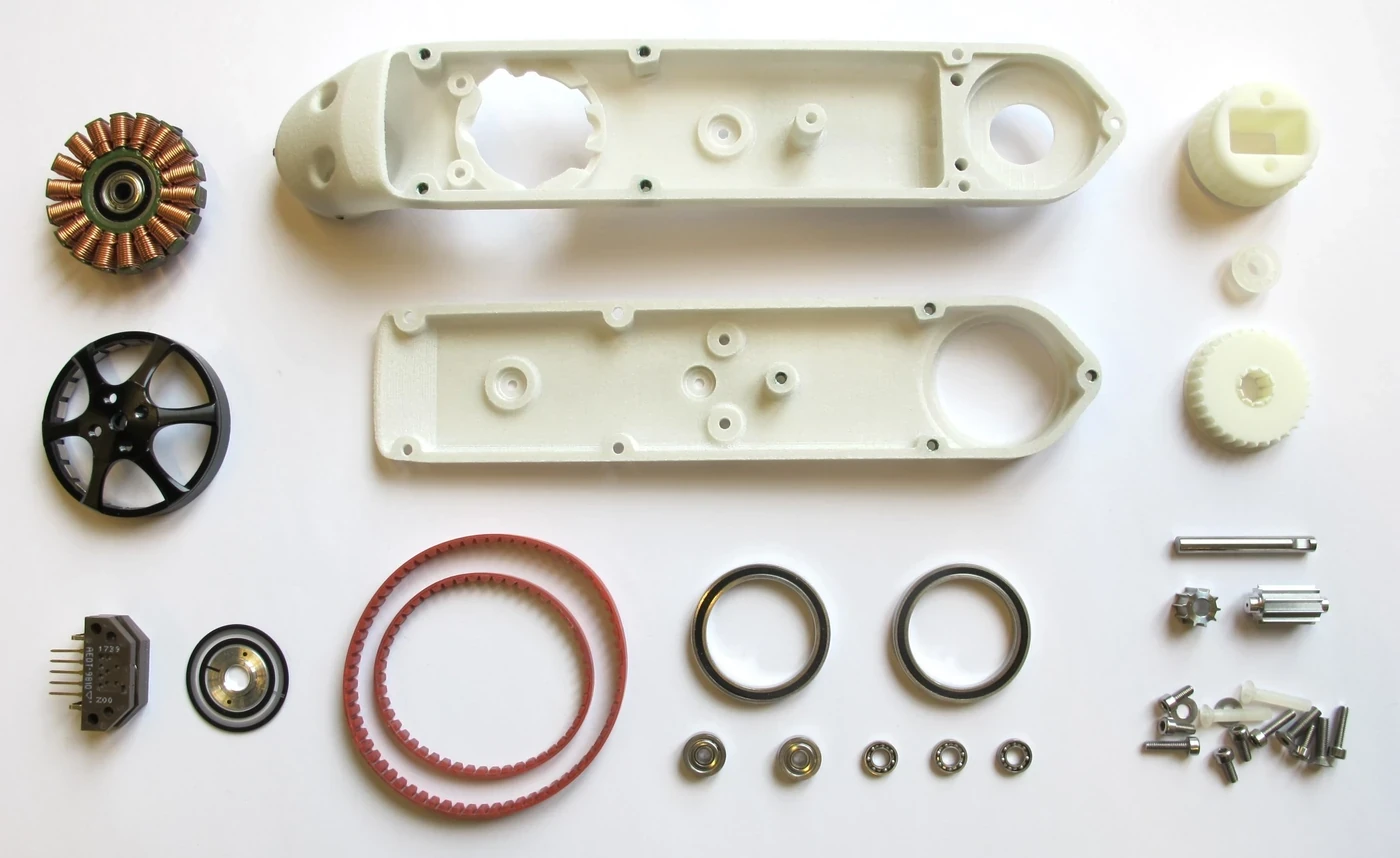

开放动力机器人倡议执行器是一个透明的研究范例，配备了电机、皮带级、编码器、轴承和外壳。它帮助读者追踪功率和反馈，但不应被视为所有商业人形机器人的标准架构。
商业模块可能使用无框电机、紧凑减速器、双编码器、转矩感应、制动和集成驱动。设计依赖于接头尺寸、运动量、负载、冲击和成本。在同一输出任务中比较不同架构，而非单纯组件层面。
关节组件公司将经过测试的子系统打包
模块供应商将组件集成到机械和电气接口中，配备额定、固件和支持。这可以缩短机器人开发时间，集中制造专业知识。同时也可能限制几何结构、通信、控制访问和长期采购。
选择垂直集成的机器人制造商获得设计自由，但必须开发绕组、组装、校准、固件、热管理和测试能力。制造或购买决策应包括产量、知识产权、服务、供应安全和重新设计成本。

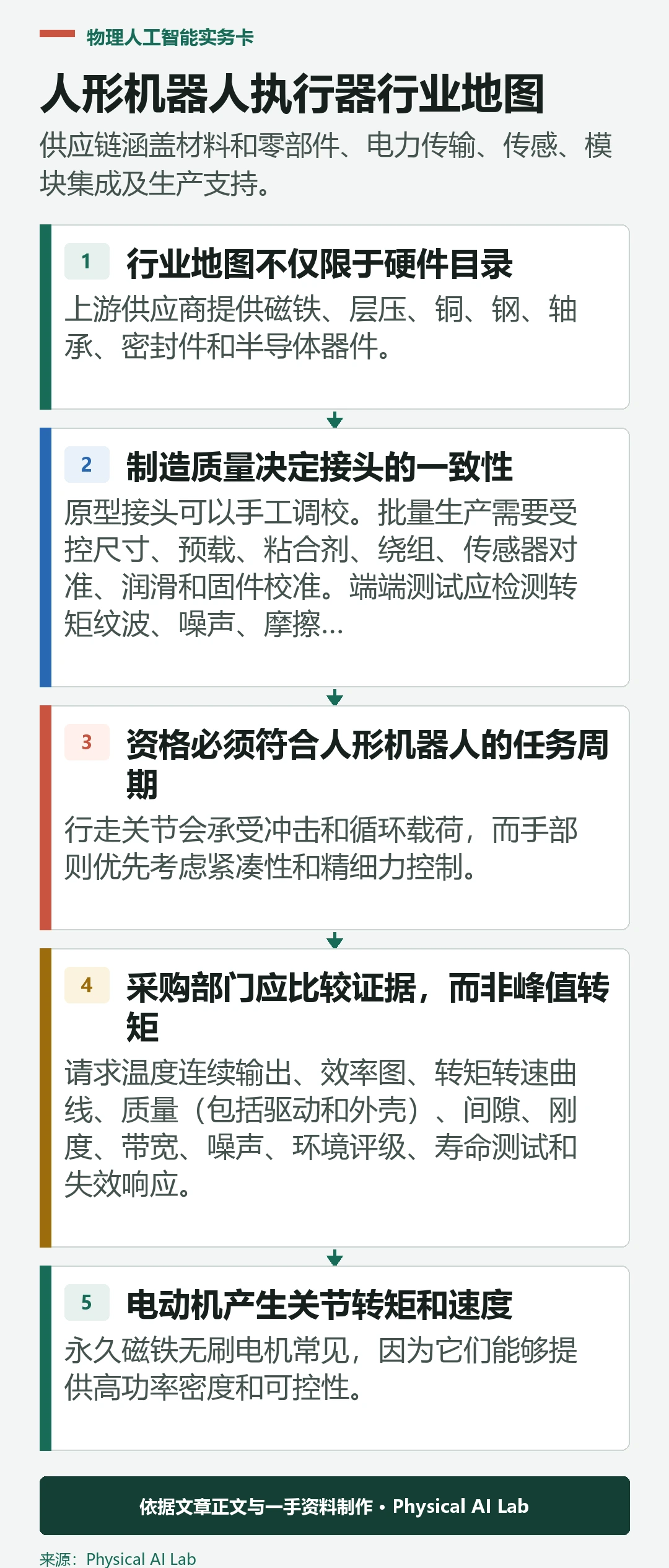

行业地图不仅限于硬件目录
上游供应商提供磁铁、层压、铜、钢、轴承、密封件和半导体器件。生产需要绕组、机械加工、热处理、计量、平衡、清洁组装和终端测试。下游服务包括维修、备件、诊断和现场数据分析。
低成本零件的短缺或质量漂移可能导致高价值机器人停摆。绘制底板来源、鉴定时间和第二来源可行性。供应商产能声明应与机器人所需的具体零件几何形状和工艺进行核对。
制造质量决定接头的一致性
原型接头可以手工调校。批量生产需要受控尺寸、预载、粘合剂、绕组、传感器对准、润滑和固件校准。端到端测试应检测转矩纹波、噪声、摩擦、间隙、热行为和通信故障。
统计过程控制很重要，因为细微的关节差异会在人形身体中积累。序列号可追溯性应连接组件、校准、测试结果及后续现场事件。名义上相同的替换关节不应需要重建整个控制器。
| 生产测试 | 输出 | 检测到缺陷 | 现场影响 |
|---|---|---|---|
| 空载扫描 | 摩擦与波纹 | 组装或对齐 | 控制不佳和过热 |
| 负载效率 | 损失与转矩和速度的关系 | 传动或绕组问题 | 短片长 |
| 热循环 | 温度与降额 | 冷却或传感器漂移 | 意外停摆 |
| 回程间隙与刚度 | 空回与顺应 | 预载或齿轮变速 | 位置误差 |
| 通信故障 | 安全响应与诊断 | 固件或线路缺陷 | 不安全或难以服务的停车 |
资格必须符合人形机器人的任务周期
行走关节会承受冲击和循环载荷，而手部则优先考虑紧凑性和精细力控制。仓库人形机器人可能连续数小时重复抬举，演示平台可能间歇性运行。一个通用寿命测试无法代表所有关节和应用。
通过动作捕捉、仿真和物理原型构建载荷谱。包括过载、坠落、再生、振动、污染和电缆运动。将台架测试与现场失效相关联，并更新加速寿命假设。
采购部门应比较证据，而非峰值转矩
请求温度连续输出、效率图、转矩转速曲线、质量（包括驱动和外壳）、间隙、刚度、带宽、噪声、环境评级、寿命测试和失效响应。确认电机测量与接头输出的差异。
评估样品与预期控制器和装药。拆解故障单元并审查流程控制。最佳供应商关系包括变更通知、可追溯性、固件支持、第二来源规划以及明确的维修路径。
评估“人形机器人执行器产业：电机、减速器、传感器与规模化”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。
成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。
上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。
最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验，使后续团队能够沿着证据继续推进。
实际项目还应指定数据、模型、控制器和安全流程的负责人，并预先定义回滚条件。责任边界、审批记录与变更日志越清楚，故障发生后越容易停止扩散、定位原因并安全恢复。
把任务拆成感知、决策、动作执行和结果确认，可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例，避免用端到端成功率掩盖偶发但严重的风险。
- 定义关节占空比和输出工作范围。
- 比较整个模块质量和热性能。
- 审计传感、驱动与安全接口。
- 要求提供生产测试和寿命试验证据。
- 计划可追溯性、服务及替代供应。
常见问题
有哪些公司属于人形机器人执行器行业？
行业包括材料和轴承供应商、电机和减速器制造商、编码器和转矩传感器公司、驱动厂商、关节模块集成商、测试设备供应商及制造合作伙伴。
人形执行器都是谐波驱动关节吗？
不。设计采用谐波、行星、环形、皮带和准直接驱动结构，具体取决于转矩、速度、合规性、尺寸和成本。
为什么要用无框电机？
无框架转子和定子可以紧密嵌入定制接头内，提升包装质量。机器人制造商必须拥有轴承、外壳、校准、冷却和装配质量。
哪个执行器指标最重要？
使用连续的任务级输出，包括温度、效率、质量、速度、带宽和寿命。单靠峰值转矩是不够的。
机器人制造商是否应该自行制造关节模块？
这取决于产量、差异化、工程能力、供应安全和服务需求。购买模块可以减少一些集成工作，但可以限制几何结构并控制访问。
行业与组件说明
供应商产品、产能和人形项目变化迅速。核实当前数据手册和资格证明，并在采购前按预期工作周期测试完整的关节模块。
