휴머노이드 로봇 액추에이터 산업은 모터나 감속기 한 부품만 만드는 시장이 아닙니다. 모터가 만든 회전을 감속기나 벨트·스크루가 관절에 맞게 바꾸고, 엔코더와 토크 감지가 현재 위치와 힘을 읽으며, 드라이브와 제어기가 이를 짧은 주기로 조절해야 비로소 한 개의 관절이 됩니다. 여기에 베어링, 하우징, 브레이크, 냉각과 배선까지 들어갑니다.
휴머노이드는 이런 관절을 몸 전체에 수십 개 사용합니다. 따라서 액추에이터의 무게와 열, 효율, 충격 내구성, 통신 지연이 한 관절에서 끝나지 않고 로봇 전체의 배터리 시간과 동작 품질, 원가로 누적됩니다. 휴머노이드 로봇 가격을 볼 때 관절 구성이 중요한 이유입니다.
산업 구조도 이 흐름을 따라 나뉩니다. 자석·권선·기어·센서·베어링 같은 핵심 부품 공급사, 이를 하나의 관절로 묶는 모듈 업체, 몸체와 전원·제어·안전을 통합하는 로봇 제조사, 그리고 수명 시험과 유지보수를 맡는 운영 단계가 연결됩니다. 어느 한 부품의 최고 사양보다 이 연결을 얼마나 안정적으로 반복하느냐가 상용화에 더 가깝습니다.
휴머노이드 액추에이터는 관절 하나를 완성하는 시스템이다
액추에이터를 단순히 모터라고 부르면 산업의 중요한 부분이 빠집니다. 모터는 전기를 회전력으로 바꾸지만, 로봇 관절은 원하는 각도와 속도, 힘을 내면서 외부 충격을 견디고 다시 현재 상태를 보고해야 합니다. 그래서 실제 제품은 여러 부품을 한 하우징 안에 묶은 관절 모듈에 가깝습니다.
maxon의 로보틱스 드라이브 자료도 고정밀 관절 모듈을 모터, 두 개의 엔코더, 기어와 출력 베어링이 포함된 시스템으로 표시하고, 제품에 따라 제어기·토크 센서·브레이크를 선택 사양으로 둡니다. 특정 회사의 구성이 모든 휴머노이드에 그대로 적용된다는 뜻은 아니지만, 관절 모듈의 경계가 어디까지 넓어졌는지 보여주는 사례입니다.
| 구성 | 관절에서 맡는 일 | 사양에서 볼 것 | 놓치기 쉬운 조건 |
|---|---|---|---|
| 모터 | 전류를 회전력과 속도로 바꿈 | 연속·피크 토크, 속도, 효율 | 권선 온도와 냉각 조건 |
| 감속기·전달장치 | 속도와 토크를 관절에 맞게 변환 | 감속비, 효율, 백래시, 강성 | 마찰, 윤활, 충격 수명 |
| 베어링·하우징 | 출력축과 외력을 지지 | 축·반경 하중, 강성, 질량 | 조립 공차와 열팽창 |
| 엔코더 | 모터축과 관절 출력 위치를 측정 | 분해능, 정확도, 지연 | 기어 뒤 실제 출력 오차 |
| 토크 감지 | 접촉 힘과 관절 부하를 추정 | 범위, 대역폭, 드리프트 | 전류 추정과 직접 측정의 차이 |
| 드라이브·제어기 | 전류와 위치·속도·토크 루프를 실행 | 제어 주기, 전압, 통신 | 과전류 보호와 안전 정지 |
| 브레이크·열 구조 | 전원 차단 시 자세를 잡고 열을 배출 | 유지 토크, 방열 경로 | 무게와 소비전력 증가 |
이 표에서 중요한 것은 부품이 많다는 사실보다 서로의 사양이 연결된다는 점입니다. 감속비를 높이면 작은 모터로 큰 출력 토크를 만들기 쉬워지지만 마찰과 반사 관성이 커질 수 있습니다. 모터를 작게 만들면 관절은 가벼워지지만 같은 동작을 오래 반복할 때 열 여유가 줄어듭니다.
실제 액추에이터를 분해하면 공급망이 보인다

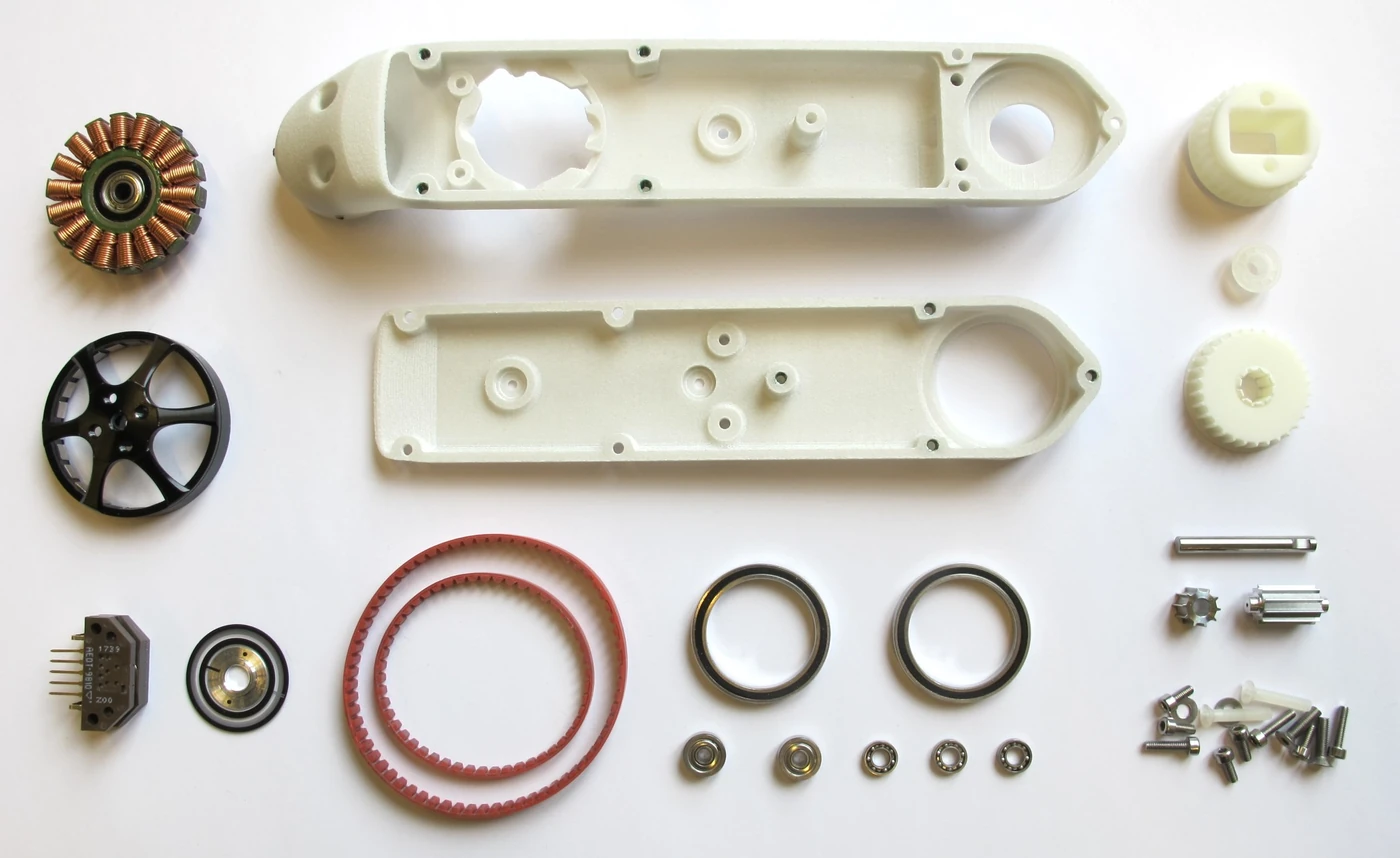

완성된 관절은 매끈한 원통처럼 보여도 내부에는 서로 다른 제조 공정과 공급망이 들어갑니다. 아래 사진은 Open Dynamic Robot Initiative가 공개한 연구용 액추에이터 부품입니다. 상용 휴머노이드 관절의 표준 설계는 아니지만, 모터·엔코더·전달장치·베어링·하우징이 한 모듈로 묶이는 모습을 실제 부품으로 확인할 수 있습니다.
Open Dynamic Robot Initiative의 설명에 따르면 이 모듈은 브러시리스 아우터러너 모터, 광학 엔코더, 각 단계가 3:1인 2단 타이밍 벨트 전달장치와 베어링·3D 프린트 하우징으로 구성됩니다. 전체 감속비는 9:1입니다. 이처럼 감속기는 반드시 하모닉 감속기 형태일 필요가 없으며, 목표 토크·속도·충격·가격에 따라 벨트, 유성기어, 스트레인 웨이브, 사이클로이드나 스크루 계열이 선택됩니다.
사진에 보이는 부품이 공급망의 끝도 아닙니다. 모터에는 자석, 전기강판, 동선과 절연 재료가 필요하고, 엔코더에는 센서와 정밀 스케일이 들어갑니다. 기어와 베어링은 열처리·연삭·윤활·공차 관리가 성능을 바꿉니다. 조립 뒤에는 보정과 시험 공정이 붙습니다. 액추에이터 산업을 보려면 완성 모듈뿐 아니라 그 안의 소재와 정밀 가공, 검사 장비까지 함께 봐야 합니다.
산업 구조는 부품에서 관절, 로봇, 운영으로 이어진다

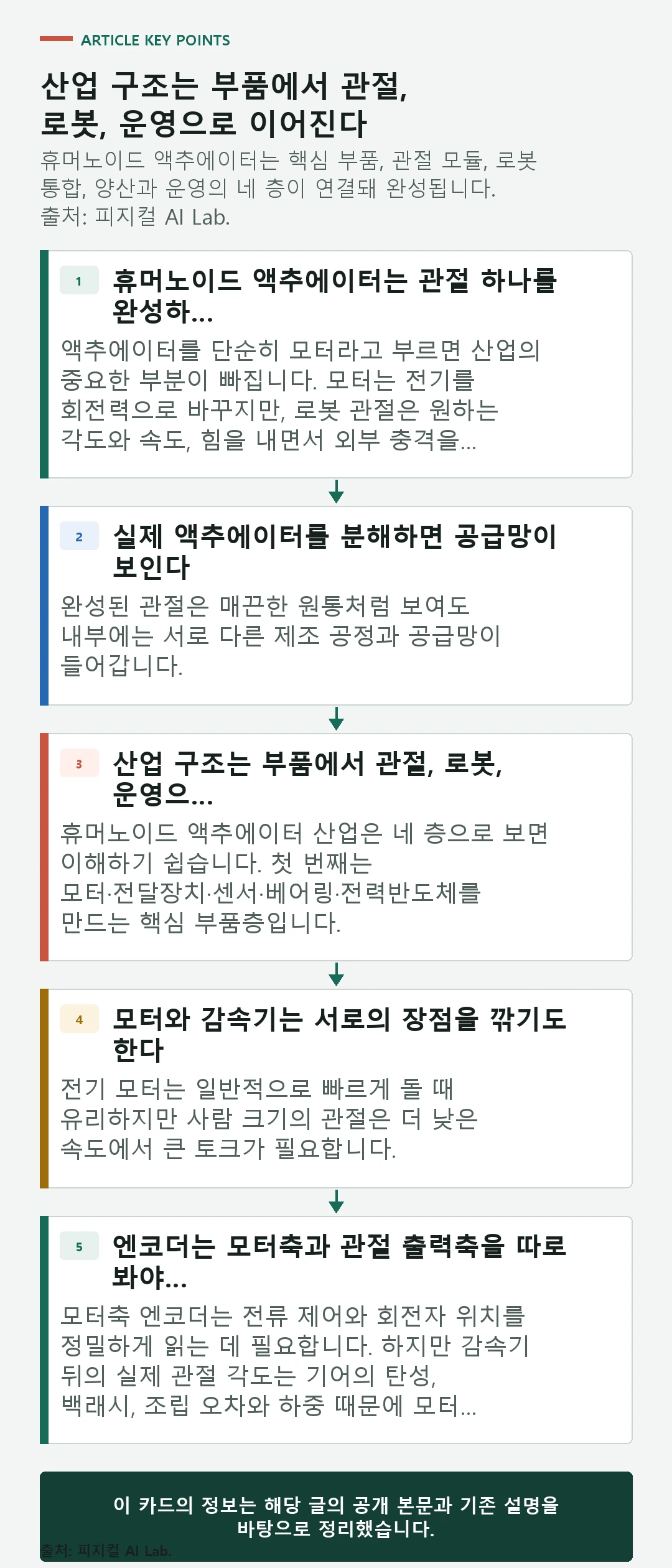

휴머노이드 액추에이터 산업은 네 층으로 보면 이해하기 쉽습니다. 첫 번째는 모터·전달장치·센서·베어링·전력반도체를 만드는 핵심 부품층입니다. 두 번째는 이 부품을 하우징 안에 넣고 제어기와 펌웨어까지 맞추는 관절 모듈층입니다. 세 번째는 관절을 몸체와 배터리, 배선, 실시간 제어에 연결하는 로봇 통합층입니다. 네 번째는 수명 시험, 교정, 고장 진단, 교체 부품과 현장 유지보수가 이어지는 양산·운영층입니다.
부가가치가 어느 한 층에만 고정되는 것은 아닙니다. 정밀 감속기처럼 만들기 어려운 부품이 병목이 될 수도 있고, 검증된 부품을 사용해도 관절 하우징과 냉각, 제어 튜닝에서 성능 차이가 벌어질 수 있습니다. 양산이 시작되면 같은 설계를 여러 대에서 같은 마찰과 소음, 온도로 반복하는 능력이 또 다른 경쟁력이 됩니다.
그래서 로봇 제조사는 두 가지 방향 사이에서 선택합니다. 핵심 관절을 직접 설계해 몸체와 제어에 맞추거나, 검증된 통합 관절을 구매해 개발 시간을 줄이는 방식입니다. 실제로는 허리·고관절처럼 성능을 좌우하는 부분은 직접 설계하고, 목·손목처럼 상대적으로 표준화하기 쉬운 부분은 외부 모듈을 쓰는 혼합 구조도 가능합니다.
모터와 감속기는 서로의 장점을 깎기도 한다
전기 모터는 일반적으로 빠르게 돌 때 유리하지만 사람 크기의 관절은 더 낮은 속도에서 큰 토크가 필요합니다. 감속기는 이 차이를 메우지만, 감속비를 무조건 높인다고 좋은 관절이 되지는 않습니다.
Harmonic Drive의 공식 카탈로그는 스트레인 웨이브 기어가 웨이브 제너레이터, 플렉스스플라인과 서큘러 스플라인으로 구성되며 높은 감속비와 작은 백래시, 높은 위치 정밀도를 제공한다고 설명합니다. 이런 특성은 자세를 정밀하게 맞춰야 하는 관절에 유리합니다. 다만 실제 관절에서는 기어 자체 사양 외에도 출력 베어링, 비틀림 강성, 윤활, 충격 하중과 온도를 함께 봐야 합니다.
반대로 QDD처럼 낮은 감속비를 쓰면 외력으로 관절을 되돌리기 쉬운 백드라이버빌리티와 힘 제어 대역폭을 높일 수 있습니다. MIT Biomimetic Robotics Lab의 액추에이터 설계 설명은 높은 토크 밀도의 모터와 낮은 감속비를 사용해 충격 대응, 에너지 흐름과 힘 제어를 개선하는 접근을 소개합니다. 대신 모터가 더 큰 저속 토크를 직접 내야 하므로 모터 지름, 전류, 인버터와 냉각 부담이 커질 수 있습니다.
결국 높은 감속비와 낮은 감속비는 우열보다 작업에 따른 선택입니다. 무거운 하중을 오래 지지하고 정밀하게 멈추는 관절과, 바닥 충격을 받고 빠르게 힘을 바꾸는 관절은 같은 답을 요구하지 않습니다.
엔코더는 모터축과 관절 출력축을 따로 봐야 한다
모터축 엔코더는 전류 제어와 회전자 위치를 정밀하게 읽는 데 필요합니다. 하지만 감속기 뒤의 실제 관절 각도는 기어의 탄성, 백래시, 조립 오차와 하중 때문에 모터축 계산값과 달라질 수 있습니다. 그래서 정밀 관절은 입력 쪽과 출력 쪽을 따로 측정하기도 합니다.
HEIDENHAIN의 듀얼 엔코더 설명은 하나의 장치로 모터축과 감속기 출력축 위치를 각각 읽어, 출력축 측정으로 관절 설계에서 생기는 오차를 보정하는 방식을 보여줍니다. 엔코더 분해능이 높다는 숫자만 볼 것이 아니라 센서가 기어 앞에 있는지 뒤에 있는지, 정확도와 지연, 전원을 껐다 켰을 때 절대 위치를 유지하는지 확인해야 합니다.
토크도 같은 구분이 필요합니다. 모터 전류에서 토크를 추정하면 별도 센서를 줄일 수 있지만 기어 마찰과 온도 변화가 출력 토크 오차로 남을 수 있습니다. 출력축 토크 센서는 실제 접촉을 더 직접적으로 읽을 수 있지만 무게와 비용, 구조 복잡성이 늘어납니다. 로봇 센서 종류와 역할에서 설명한 것처럼 센서 하나의 정밀도보다 제어 루프에서 어디를 측정하는지가 중요합니다.
피크 토크보다 연속 토크와 열이 먼저다
관절 사양표에서 가장 크게 보이는 숫자는 피크 토크인 경우가 많습니다. 하지만 피크 토크는 짧은 가속이나 넘어짐 복구처럼 제한된 시간에 쓰는 값입니다. 물체를 들고 서 있거나 같은 작업을 계속 반복할 때는 권선과 드라이브, 감속기 온도가 허용 범위 안에 머무는 연속 토크가 더 중요합니다.
Kollmorgen의 로봇용 프레임리스 모터 설계 자료는 모터 주변의 감속기·엔코더·베어링이 서로 다른 온도 한계를 가지며, 방열 질량을 늘리면 무게와 탑재량에 영향을 준다고 설명합니다. 카탈로그의 모터 토크를 그대로 관절의 지속 출력으로 읽으면 안 되는 이유입니다.
로봇을 평가할 때는 토크 숫자와 함께 시험 조건을 봐야 합니다. 주변 온도, 냉각 방식, 버스 전압, 피크 지속 시간, 동작과 휴지 비율이 빠진 수치는 서로 비교하기 어렵습니다. 열로 인한 출력 제한은 소비전력과 배터리에도 이어지므로 휴머노이드 로봇 배터리 병목과 별개 문제가 아닙니다.
몸의 위치마다 필요한 액추에이터가 다르다
휴머노이드 전신에 같은 관절 모듈을 쓰면 부품 종류와 정비는 단순해집니다. 그러나 고관절과 손가락의 요구 토크와 크기 차이가 커서 한 종류로 모두 덮으면 무게나 성능에서 손해가 생깁니다. 아래 구분은 특정 회사의 제품표가 아니라 관절별 설계 우선순위를 이해하기 위한 기준입니다.
| 관절 위치 | 우선하는 성능 | 자주 검토하는 구조 | 주요 실패 조건 |
|---|---|---|---|
| 고관절·무릎 | 높은 연속·피크 토크, 충격 내구 | 고토크 회전형, QDD 또는 감속기 통합형 | 과열, 착지 충격, 무거운 관절 관성 |
| 발목 | 빠른 힘 변화, 백드라이버빌리티 | 회전형 또는 선형 전달 구조 | 지면 충격, 작은 가동 범위의 반복 하중 |
| 어깨·팔꿈치 | 무게와 가동 범위, 케이블 통과 | 중공축 통합 관절 | 팔 끝 관성 증가, 배선 꼬임 |
| 손목·목 | 작은 크기, 부드러운 움직임 | 소형 감속 모듈 | 백래시, 소음, 공간 부족 |
| 손가락 | 높은 자유도와 힘 감지 | 초소형 모터, 텐던·원격 구동 | 부피, 발열, 케이블 마찰과 내구성 |
특히 손은 작은 공간에 많은 자유도를 넣어야 하므로 팔이나 다리보다 다른 공급망을 요구할 수 있습니다. 모터를 손바닥이나 전완에 두고 텐던으로 힘을 전달하면 손가락을 가볍게 만들 수 있지만, 케이블 늘어남과 마찰, 조정 문제가 생깁니다. 이 문제는 휴머노이드 로봇 손이 어려운 이유와 직접 연결됩니다.
완제품 업체가 핵심 관절을 직접 설계하려는 이유
통합 관절을 구매하면 시제품 개발 속도를 높이고 공급사의 검증 데이터를 활용할 수 있습니다. 반면 로봇의 몸체와 동작을 차별화하려면 관절 무게, 외경, 중공축, 통신, 냉각과 감속비를 더 세밀하게 맞춰야 합니다. 이때 완제품 업체는 모터와 감속기를 직접 만들지 않더라도 관절 하우징과 제어기, 펌웨어를 자체 설계할 수 있습니다.
수직 통합의 장점은 몸 전체를 함께 최적화할 수 있다는 점입니다. 예를 들어 무릎 관절을 가볍게 만들면 다리 끝의 관성이 줄어 보행 제어가 쉬워지고, 같은 배터리로 더 오래 움직일 가능성이 생깁니다. 단점은 개발 기간과 시험 설비, 조립 수율과 공급망 책임까지 제조사가 떠안는다는 것입니다.
외부 모듈을 쓰는 방식도 단순 구매가 아닙니다. 기계 체결부, 전원 전압, 통신 주기, 비상 정지, 시간 동기화와 진단 코드가 로봇 전체 제어와 맞아야 합니다. 부품을 연결한 뒤에도 피지컬 AI가 보고 판단하고 움직이는 흐름에서 마지막 행동 명령을 실제 토크로 바꾸는 저수준 제어는 남습니다.
양산은 같은 성능을 반복하는 문제다
시제품 한 개가 잘 움직이는 것과 수십 개 관절이 여러 대의 로봇에서 같은 성능을 내는 것은 다른 문제입니다. 권선 저항, 자석 세기, 기어 마찰, 베어링 예압과 조립 공차가 조금씩 달라지면 같은 전류 명령에도 토크와 온도가 달라질 수 있습니다.
그래서 양산 단계에는 관절별 보정값과 출하 검사가 필요합니다. 무부하 마찰, 백래시, 토크 상수, 엔코더 영점, 소음·진동, 온도 상승, 통신 오류와 브레이크 유지력을 기록하고 일련번호와 연결해야 합니다. 현장 고장이 발생했을 때 같은 규격의 모듈로 교체하고 다시 보정할 수 있는지도 운영 비용을 좌우합니다.
실제 작업에서는 넘어짐과 충돌, 먼지, 케이블 당김처럼 사양표에 잘 보이지 않는 사건이 생깁니다. 시뮬레이션에서 마찰과 백래시를 맞췄더라도 개별 관절의 편차와 마모가 누적되면 동작이 달라질 수 있습니다. Sim2Real이 현실에서 실패하는 이유에 액추에이터 모델링이 포함되는 이유입니다.
액추에이터 회사를 볼 때 제품 사진보다 확인할 것
휴머노이드 액추에이터 업체를 비교할 때는 “몇 Nm를 낸다”는 한 줄로 부족합니다. 같은 토크라도 지속 시간과 냉각, 무게, 감속비와 속도가 다르면 실제 관절 성능은 달라집니다. 다음 자료가 함께 공개되는지 보는 편이 정확합니다.
- 연속 토크와 피크 토크: 피크를 몇 초 동안, 어떤 온도와 냉각에서 낼 수 있는지 확인합니다.
- 토크·속도 곡선: 정지 토크뿐 아니라 필요한 관절 속도에서 토크가 얼마나 남는지 봅니다.
- 감속비와 전달 방식: 스트레인 웨이브, 유성, 사이클로이드, 벨트, 스크루 중 무엇이며 효율과 백래시는 어떤지 봅니다.
- 출력 피드백: 모터축 엔코더 외에 출력축 엔코더나 토크 센서가 있는지 확인합니다.
- 백드라이브 토크와 강성: 외력이 들어왔을 때 얼마나 부드럽게 움직이고 얼마나 비틀리는지 봅니다.
- 열 디레이팅: 온도가 올라갈 때 허용 전류와 연속 토크가 어떻게 줄어드는지 확인합니다.
- 외력 허용치: 출력 베어링의 축·반경 하중과 착지·충돌 같은 순간 충격 조건을 봅니다.
- 수명 시험: 반복 횟수, 부하 주기, 백래시 증가와 효율 저하가 함께 기록됐는지 확인합니다.
- 제어와 통신: 제어 주기, CAN·EtherCAT 같은 인터페이스, 오류 진단과 안전 정지 방식을 봅니다.
- 양산과 정비: 월 생산량 주장보다 로트 편차, 추적성, 교체 시간과 예비 부품 정책을 확인합니다.
회사 이름이나 국적만으로 기술 수준을 단정하기도 어렵습니다. 모터·감속기·센서를 각각 잘 만드는 회사와 이들을 안정적인 관절로 통합하는 회사의 역할이 다르기 때문입니다. 공급망 글은 주가나 수혜주 목록보다 제품 범위와 시험 근거, 양산 책임을 구분해야 합니다.
피지컬 AI는 마지막에 액추에이터를 통해 현실과 만난다
VLA나 로봇 파운데이션 모델이 행동을 예측해도 바닥을 딛고 물체를 드는 것은 액추에이터입니다. 모델이 보낸 관절 목표가 전류와 토크로 바뀌는 동안 지연과 마찰, 온도 제한과 포화가 생깁니다. 모델은 가능한 행동을 제안할 수 있지만 관절의 물리 한계를 없애지는 못합니다.
반대로 액추에이터 데이터는 모델을 개선하는 입력이 됩니다. 명령 토크와 실제 위치, 출력 토크, 온도, 전류, 오류 코드를 함께 기록하면 어느 실패가 인식 문제인지, 계획 문제인지, 하드웨어 한계인지 나눌 수 있습니다. 이 기록은 로봇 행동 데이터의 관측과 행동을 현실의 기계 상태까지 확장합니다.
따라서 피지컬 AI 기업을 볼 때 모델과 로봇 외형만 봐서는 부족합니다. 관절이 어떤 힘과 속도를 얼마나 오래 반복하는지, 실패 뒤 안전하게 멈추고 다시 시작할 수 있는지까지 봐야 실제 현장 성능에 가까워집니다.
액추에이터 산업의 병목은 통합 검증에 있다
휴머노이드 액추에이터 산업은 핵심 부품, 관절 모듈, 로봇 통합, 양산·운영으로 이어집니다. 모터와 감속기가 중심 부품인 것은 맞지만 엔코더, 베어링, 드라이브, 열 구조와 시험 공정이 빠지면 관절은 완성되지 않습니다.
이 산업을 볼 때 가장 유용한 질문은 “어느 회사가 액추에이터를 만든다”가 아니라 “어디까지 직접 책임지고 어떤 조건에서 반복 검증했는가”입니다. 다음 글에서는 이 산업 지도의 한 층을 좁혀 로봇 액추에이터의 내부 구조와 모터·감속기·엔코더가 실제로 연결되는 방식을 더 자세히 다룰 예정입니다.
휴머노이드 액추에이터에서 자주 묻는 질문
로봇 액추에이터와 모터는 같은 말인가요?
같지 않습니다. 모터는 전기를 회전력으로 바꾸는 핵심 부품이고, 액추에이터는 모터와 감속기 또는 전달장치, 센서, 베어링, 하우징과 제어기를 묶어 관절이 사용할 수 있게 만든 시스템을 뜻하는 경우가 많습니다.
휴머노이드 액추에이터에서 감속기가 가장 중요한가요?
감속기는 토크와 정밀도, 백래시를 좌우하는 핵심 부품이지만 혼자 성능을 결정하지는 않습니다. 모터의 연속 토크와 열, 출력 베어링, 엔코더 위치, 제어기와 조립 공차가 함께 맞아야 합니다.
QDD 액추에이터가 하모닉 감속기보다 항상 좋은가요?
아닙니다. QDD는 낮은 감속비로 백드라이버빌리티와 힘 제어에 유리할 수 있지만 큰 저속 토크를 내는 모터와 전류·냉각 여유가 필요합니다. 높은 감속비 구조는 작은 모터로 큰 토크와 정밀한 위치 제어를 만들기 좋습니다. 관절의 하중과 속도, 충격 조건으로 선택해야 합니다.
한 종류의 액추에이터로 휴머노이드 전신을 만들 수 있나요?
가능한 범위에서 공용화하면 부품과 정비가 단순해지지만, 고관절·무릎과 손목·손가락의 요구 성능 차이가 큽니다. 실제 설계에서는 토크와 크기에 따라 여러 등급의 관절 모듈을 쓰거나 텐던·선형 구동을 섞을 수 있습니다.
액추에이터와 액츄에이터 중 어떤 표기가 맞나요?
외래어 표기로는 ‘액추에이터’가 일반적입니다. 검색에서는 ‘액츄에이터’나 ‘엑추에이터’도 쓰이지만 같은 부품을 가리키므로 별도 기술로 구분하지 않습니다.
