機器人力與轉矩感測器測量機器人與環境之間的相互作用。六軸腕部感測器可報告三個力和三個力矩分量，如同扳手。關節轉矩感測器、指尖感測器和單軸負荷感測器觀察不同的負載路徑，支援不同的控制目標。
有用的接觸測量不僅需要靈敏的感測器。機械介面、距離、過載保護、電子裝置、取樣、濾波、校正、工具補償和座標變換都會影響控制器使用的訊號。
本指南將接觸感應與 機器人致動器、 位置回饋 及 物理 AI 控制環路連線起來。應確認具體型號和安裝方式的感測器額定值。

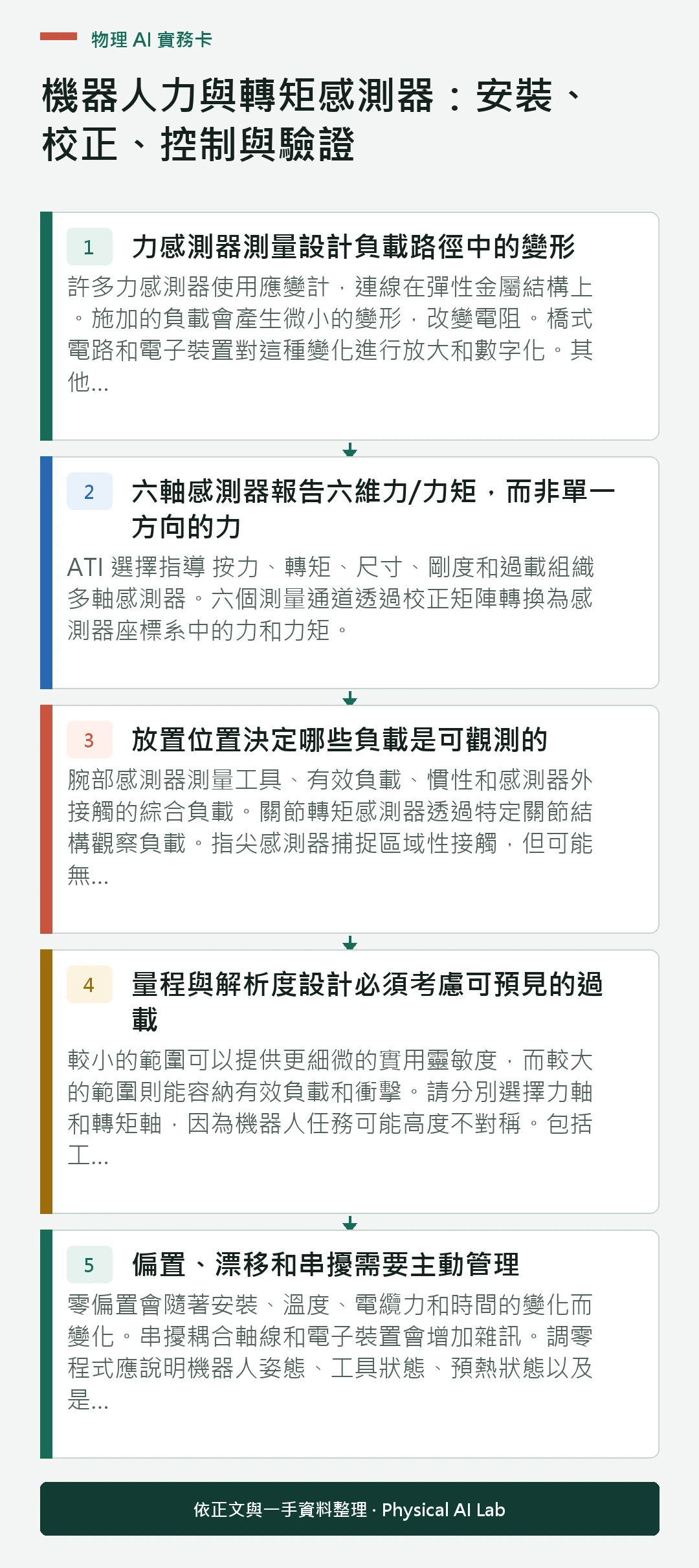

力感測器測量設計負載路徑中的變形

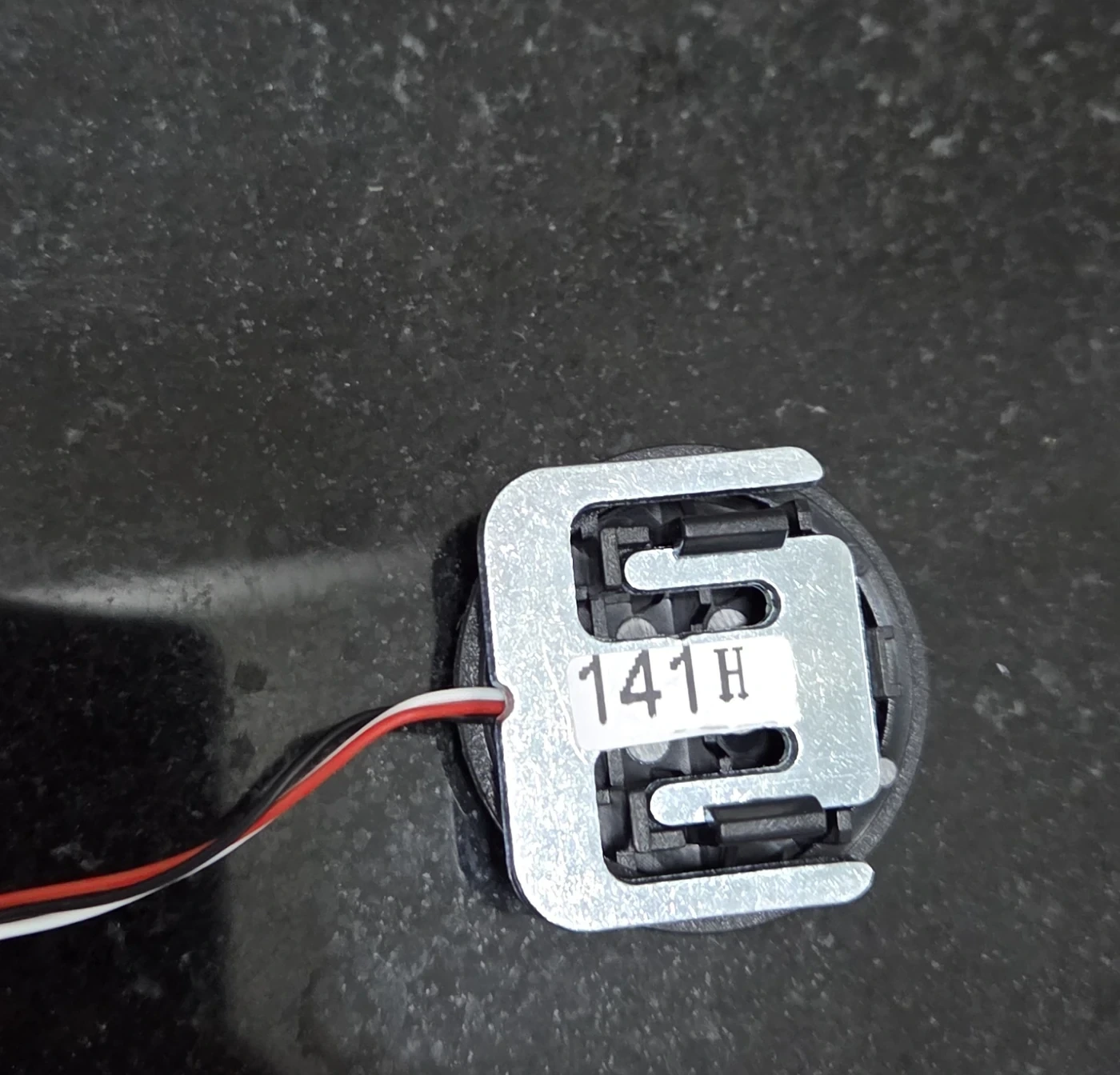

許多力感測器使用應變計，連線在彈性金屬結構上。施加的負載會產生微小的變形，改變電阻。橋式電路和電子裝置對這種變化進行放大和數字化。其他感測方法則使用電容、光學或壓電效應。
機械結構是測量的一部分。幾何結構決定靈敏度、剛度、固有頻率和過載行為。安裝表面、螺栓和適配器必須按預期傳遞負載，同時不引入寄生應力。
六軸感測器報告六維力/力矩，而非單一方向的力
ATI 選擇指導按力、轉矩、尺寸、剛度和過載組織多軸感測器。六個測量通道透過校正矩陣轉換為感測器座標系中的力和力矩。
橫軸靈敏度意味著一個方向的負載可能影響多個原始通道。校正在標註不確定範圍內將其區分開。控制器隨後必須將扳手轉換為適合該任務的工具、底座或接觸框架。
放置位置決定哪些負載是可觀測的
腕部感測器測量工具、有效負載、慣性和感測器外接觸的綜合負載。關節轉矩感測器透過特定關節結構觀察負載。指尖感測器捕捉區域性接觸，但可能無法看到整個物體扳手。
從控制器必須回答的問題中選擇位置。它是檢測首次接觸、調節拋光力、估算有效負載、保護關節還是平衡人形機器人？繞過感應元件的負載保持隱形。
| 安置 | 觀測 | 實力 | 盲區 |
|---|---|---|---|
| 機器人手腕 | 工具與外接扳手 | 一般操作回饋 | 手腕上游的負荷 |
| 關節轉矩 | 透過一個接頭承受負載 | 合規與動態 | 確切接觸位置 |
| 指尖 | 區域性接觸 | 抓握與滑動細節 | 全臂負載 |
| 底座還是腳部 | 支援反應 | 平衡與接觸 | 區域性手部互動 |
量程與解析度設計必須考慮可預見的過載
較小的範圍可以提供更細微的實用靈敏度，而較大的範圍則能容納有效負載和衝擊。請分別選擇力軸和轉矩軸，因為機器人任務可能高度不對稱。包括工具重量、慣性負載和最壞情況下的意外接觸。
過載評定並非正常的操作目標。機械止擋或護罩可以保護感測器，但它們可能會增加替代負載路徑或滯後。測試：確保過載保護保持校正，並不造成不安全的結構失效。
偏置、漂移和串擾需要主動管理
零偏置會隨著安裝、溫度、電纜力和時間的變化而變化。串擾耦合軸線和電子裝置會增加雜訊。調零程式應說明機器人姿態、工具狀態、預熱狀態以及是否存在外部負載。
在不抹除實際持續力的情況下監測執行中的偏置。應在預期範圍內驗證溫度補償。儘可能記錄原始和校正值，以便追蹤無法解釋的行為源於感測或變換。
必須正確去除工具重量和慣性
腕部感測器測量工具和有效負載上的重力以及接觸。補償利用工具質量、質心、機器人方向以及感測器到工具的座標變換。動態運動還會產生慣性效應和科裡奧利效應。
錯誤的有效負載或框架慣例可能看起來像接觸力。校正工具屬性，配合受控姿態和運動，並說明報告的扳手是原始的、重力補償的還是動態補償的。保留未補償訊號以供診斷。
取樣和濾波產生控制權的權衡
濾波減少高頻雜訊，但增加了相位滯後。當感測器延遲、機器人動力學和控制器增益相互作用時，靠近剛性表面的力控制可能變得不穩定。機械共振和結構順應性也會影響可用頻寬。
測量從物理載入到控制器時間戳的端對端延遲。使用抗鋸齒過濾和同步時鐘。在圖中選擇閉環任務中的濾波截止，而非視覺平滑度。
| 測量問題 | 控制器症狀 | 診斷 | 反響 |
|---|---|---|---|
| 偏置漂移 | 虛假穩定接觸 | 無負載趨勢與溫度的關係 | 熱模型與歸零規則 |
| 串擾 | 錯誤的方向反應 | 單軸校正負載 | 基體與安裝評測 |
| 影格錯誤 | 力旋轉錯誤 | 多種姿態下的已知負載 | 變換修正 |
| 濾波器延遲 | 接觸時的振盪 | 頻率和潛伏測試 | 頻寬與增益設計 |
| 過載 | 偏移輸出或非線性輸出 | 過載事件後的參考校驗 | 保護與重新校正 |
力控制需要穩定的內運動系統
阻抗控制控制運動、力和虛剛度之間的關係。導納控制將測量到的力轉換為運動。混合方法調節選定的力和位置方向。每種方法都依賴於穩定的低水平關節控制和正確的框架。
設定接觸接近速度、力限制、飽和度和逃逸行為。雜訊或飽和感測器不應要求無限運動。評估自由空間、首次接觸、滑動、干擾和斷聯過渡。
校正必須涵蓋已安裝的機械堆疊
工廠校正描述感測器在定義夾具下的使用。機器人適配器、螺栓、蓋子和電纜佈線可能會增加應力或改變熱行為。安裝後驗證零點、軸標和比例，並結合已知的負載和力矩。
過載、刀具碰撞、維修或異常漂移後應重新檢查。校正記錄應包括序列號、夾具、方向、溫度和不確定性。沒有可追溯性的數值矩陣不足以作為證據。
驗證應重現真實的接觸任務和故障
台架測試應應用於已知的力和力矩，跨軸、距離、溫度和頻率。機器人測試應涵蓋實際工具、有效負載、表面剛度、速度和運動。在可行的情況下，將控制器反應與獨立參考進行比較。
注入斷線、凍結資料、飽和、時間戳延遲和不合理的跳躍。確認機器人限制運動或進入預期安全反應。跟蹤現場操作中的校正漂移和過載事件。
評估“機器人力與轉矩感測器：安裝、校正、控制與驗證”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
小規模試點的價值在於提前暴露介面、人員協作和異常處理問題。試點結束後應依據預設門檻決定擴大、修改或停止，而不是因為已經投入資源就預設繼續。
所有結論都應能夠追溯到原始記錄，並可複核。
- 定義任務和可觀測的負載路徑。
- 尺寸、工作範圍和過載保護。
- 校正偏置、串擾和座標影格。
- 測量過濾和端對端延遲。
- 驗證接觸轉移和感測器故障。
常見問題
六軸力矩感測器測量什麼？
應用校正矩陣後，感測器會在定義的座標系中報告三個正交力分量和三個力矩分量。
機器人力感測器應該安裝在哪裡？
將它放置在與任務相關的負載路徑中。手腕、關節、指尖和腳部感測器觀察不同的相互作用。
為什麼力感測器必須歸零？
應力、溫度和電子元件的增加會產生偏置。歸零可以建立參考點，但該過程不能消除實際的持續負載。
更多的濾波會改善力的控制嗎？
不是自動的。濾波減少雜訊，但會增加延遲和相位延遲，這可能會破壞接觸控制。用完整的環路調諧。
馬達電流能替代力感測器嗎？
電流可以估算馬達轉矩，但摩擦、傳動行為和模型不確定性會降低準確性。當任務需要經過驗證的接觸回饋時，直接感測非常有用。
接觸感應說明
力和轉矩額定、過載極限及校正不確定性均為型號特定。確認目前製造商檔案，並在具代表性的接觸和故障條件下驗證已安裝的感測器、變換器和控制器。
