真空グリッパーは、効果的な密閉面積全体に圧力差を生じさせることで部品を保持します。有用な保持力はカタログ真空値だけではありません。カップジオメトリ、漏れ、表面状態、荷重方向、加速度、重心のオフセット、パッドの変形はすべて利用可能なマージンを変化させます。
成功したピックアップは最初の状態に過ぎません。システムは期限内に真空を作り、部品を完全な軌道に保ち、劣化を検出して目標地点に放出しなければなりません。これらの状態は異なる閾値や証拠を求めています。
このガイドを ロボットグリッパー選択ガイド や グリップ安定性ガイドと一緒に使ってください。設置されたポンプ、バルブ、ホース、カップ、部品セット、ロボットの動作を一つのシステムとして検証してください。
まずは圧力差と有効シール面積から始める
理想的な法線保持力は、圧力差に有効面積を掛けたものです。本物のカップはシール形状、リップ変形、漏れ、不均一な圧力によりその結果の一部を失います。他の流量条件でのポンプ定格だけでなく、工具で測定された圧力を使いましょう。
フォースの方向は重要です。通常の分離、接線スライディング、カップエッジでの剥がれは異なる破壊モードです。重力とロボットの加速度はカップフレームとパーツフレームで解決され、計算が実際の工具ポーズに沿うようにする必要があります。
粗い、多孔質、曲面、汚染された表面を分類する
粗さはリップに小さな漏れの経路を作ります。多孔質の段ボールやフォーム、布は、縁がしっかり接触していても空気が素材を通ることがあります。曲率は密閉面積を減少させる一方で、油やほこり、ラベル、継ぎ目は時間とともに摩擦や密閉を変化させます。
部分的な状態分類法を作成し、代表的な最悪ケースを保持しましょう。きれいな検査サンプルは、摩耗した輸送箱、型詰め、歪んだパネル、油まみれの生産部品の代わりにはなりません。
| 地表の状態 | 一次故障 | 有用な証拠 | 典型的な制御応答 |
|---|---|---|---|
| ラフ | リム漏れ | 圧力減衰とリップインプリント | 柔らかいカップや大きいカップ |
| 多孔質 | スルーフロー | ポンプ流量と緩緩排出 | 流量の高いシステムや別のツール |
| 曲がった | シール面積の減少 | 接触形状と局所圧力 | ふいごまたは成形カップ |
| 汚染 | 漏れまたは滑り | 圧力と目視検査 | クリーン、拒否、または評価 |
| エッジまたはシーム | ピールイニシエーション | モーメントとカップの位置 | ピックアップポイントを移動してください |
完全な圧力蓄積曲線を測定する
真空閾値までの時間は、ポンプの流量、内部容積、ホースの制限、バルブ、カップの適合性、漏れによって異なります。バルブコマンドから接触、排気までの圧力曲線を記録してください。最後のサンプルの一つは遅い、または振動的な挙動を隠しています。
ノーコンタクト、許容シール、異常遅延の各制限を別々に設定してください。 Robotiq EPick の取扱説明書 にはシステムの挙動や動作機能が記載されていますが、アプリケーションの閾値は依然として実部品セットでのテストを必要とします。
カップ番号、間隔、ホースのルーティングを一つのツールとして設計
カップを増やすことで総面積を増やし、局所的な形状に耐えられますが、同時に容量や継手、漏れ経路も増えます。カップ同士が同じラインを共有している場合、1つの未封カップが他のカップの圧力を下げることがあります。ただし、回路がそれを隔離または制限しない限り。

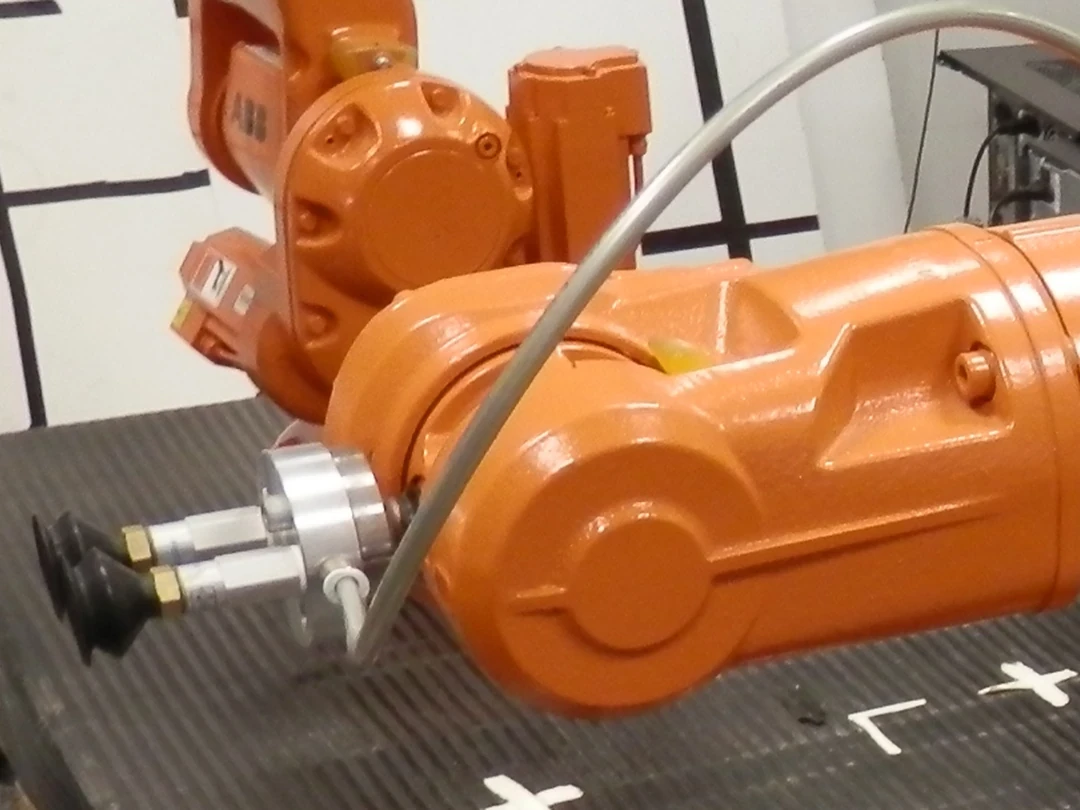

カップ間隔はモーメント抵抗を制御します。ホースの曲がりや長いチューブ、小さな継手は排気を遅らせ、引っかかり疲労を引き起こすことがあります。部品の重心とロボットの接近方向を重ねた完全なエンドエフェクター写真またはCADを確認しましょう。

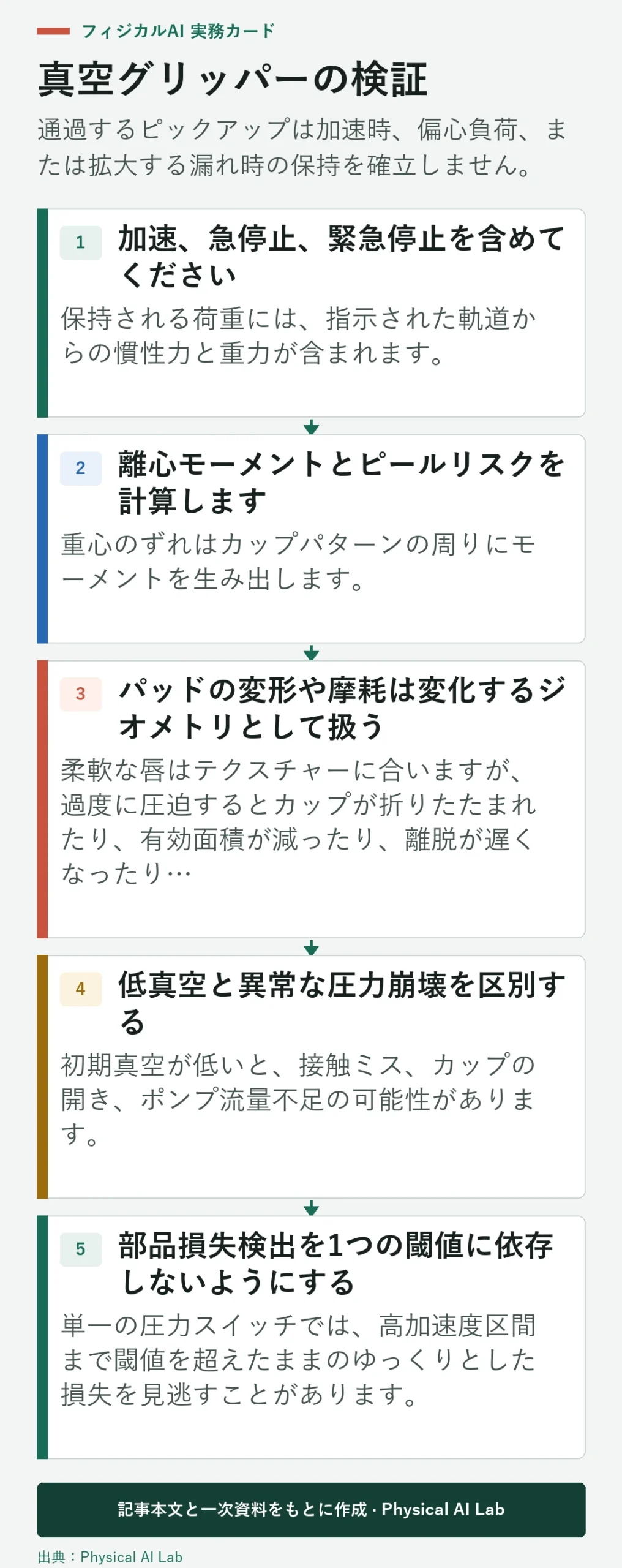

加速、急停止、緊急停止を含める
保持される荷重には、指示された軌道からの慣性力と重力が含まれます。ピーク加速度は、定常走行時ではなく、短い混合、方向反転、または保護停止時に発生することがあります。ペイロード質量の不確実性はこの誤差を増幅させます。
代表的なサイクル中に実際の工具の加速度と圧力を測定してください。圧力マージンが低い場合はデレートコマンドを行い、ロボットのペイロード設定が自動的に部品保持を証明するとは考えないでください。
離心モーメントとピールリスクを計算します
重心のずれはカップパターンの周りにモーメントを生み出します。そのモーメントは法線荷重を再分配し、名目上のカップ力の合計が部分重量を超えても片方の唇を持ち上げることができます。フレキシブルパネルも同じ効果を曲げて増幅できます。
すべてのサポート部品の向きとピックアップ位置をテストしてください。どのカップが最初に接触を失うか、そして残りの回路が制御された停止に十分な余裕を保っているかどうかを記録してください。
パッドの変形や摩耗は変化するジオメトリとして扱う
柔軟な唇はテクスチャーに合いますが、過度に圧迫するとカップが折りたたまれたり、有効面積が減ったり、離脱が遅くなったり、永久的な固まりが生じたりします。温度、化学物質、繰り返されるサイクルによって、エラストマーの剛性と摩擦が変化します。
検査および交換基準は、ひび割れ、唇の形状、排気時間、圧力減衰から定義し、暦年数だけでなく重要です。カップの材質、直径、取り付け高さ、スプリングの適合性の変更後に再認定してください。
低真空と異常な圧力崩壊を区別する
初期真空が低いと、接触ミス、カップの開き、ポンプ流量不足の可能性があります。正常なピックアップの後に急速な劣化が起きた場合、漏れが大きくなっている、部品のずれ、ホースの損傷が示唆されます。そういったケースには、異なる再試行や停止行動が必要です。
絶対圧力、変化率、バルブの状態、ロボットの動きを組み合わせます。利用可能な場合は、流量やポンプの義務が証拠となります。 ロボットのタイム同期ガイド からタイムスタンプの規律を適用し、圧力降下を正しい動作イベントに帰属させます。
部品損失検出を1つの閾値に依存しないようにする
単一の圧力スイッチでは、高加速度区間まで閾値を超えたままのゆっくりとした損失を見逃すことがあります。限界近くでさえしゃべることもあります。ヒステリシス、最小停留時間、動作依存制限を用い、最大検出遅延を文書化してください。
リスクが正当化される場合は、グリッパーの位置、手首の力、運動の流れ、視界と圧力を照合してください。冗長な証拠には異なる失敗モードが必要であり、同じ圧力センサーから導出された2つの値は独立しません。
エネルギー、暖房、継続的なポンプの監視
漏れシステムでも、ポンプを連続稼働させることで許容される圧力を維持することがあります。これにより漏れを隠しつつ、エネルギー、熱、騒音、部品の摩耗が増加します。したがって、デューティサイクルは単なる効率指標ではなく診断信号です。
ログポンプの指令、電流、温度、圧力を長時間の生産シーケンスに通じます。熱保護や性能損失が予期せぬ低下を引き起こす前に劣化状態を定義します。
アプローチからリリースまでステートマシンを使う
有用な状態には、アプローチ、接触、避難、確認ホールド、輸送、劣化、制御停止、解放、確認などがあります。各移行にはイベント、タイムアウト、安全な目的地が必要です。繰り返しのブラインドピックアップは部品を損傷させたり、予想されるポーズから外れたりすることがあります。
リリースも確認が必要です。圧力回復またはブローオフ、部品の離脱、安全な撤退を確認し、工具がドロップゾーンを離れる前に。固着した柔軟な部品は、落とした部品とは別に故障です。
| テスト次元 | レベルは様々です | 一次計量 | 失敗記録 |
|---|---|---|---|
| パート | 素材、質感、経糸、汚染 | ピックアップ&ホールドレート | シールパターン |
| ポーズ | カップ角度とピックアップオフセット | 圧力マージン | 最初のリフトエッジ |
| 運動 | 加速、急激、停止 | ピーク崩壊と滑り | 軌跡タイムスタンプ |
| ツール | 新品で摩耗し損傷したカップ | 避難時間 | 検査結果 |
| 回復 | 漏れと損失注入 | セーフストップ成功 | ドロップゾーンと対応 |
明確な受け入れチェックリスト付きのリリース
サポート部品の外層、カップ・ホース構成、圧力および減衰限界、最大排気時間、動作制限、検査間隔、損失応答を公表してください。ポンプのファームウェア、バルブロジック、工具図面は変更管理下に置いてください。
以下のチェックリストで検証を締めくくります。
- 設置された工具の実流下での圧力を測定してください。
- ポーズと動きを伴うクロスサーフェスコンディション。
- 離心モーメント、停止、最悪ケースのペイロードを含めてください。
- ピックアップの失敗と保存の劣化の両方を検出します。
- リリース、リカバリー、メンテナンスの基準を確認してください。
よくある質問
真空が高ければ、常に握りがより安全になるのでしょうか？
いいえ。有効シール面積、漏れ、カップ形状、荷重方向やモーメントが支配的になり、高真空は壊れやすい部品やカップを変形させることがあります。
真空グリッパーは多孔質の材料を扱えますか？
十分な流量と適切なカップがあれば、実際の部品の変動全体で材料漏れを測定する必要があります。
吸盤を多めに使うほど常に良いのでしょうか？
いいえ。カップを増やすと面積が増えるだけでなく、ボリューム、継手、アライメント制約、漏れ経路も増え、回路絶縁と部品の形状が利点を決定します。
部品損失検出には圧力センサー1つだけで十分でしょうか？
有界の適用には十分ですが、遅延や盲点のテストが必要です。リスクの高いタスクは独立した証拠を必要とする場合があります。
吸盤はいつ交換すべきですか？
目上の年限だけでなく、記録された摩耗、排出時間、圧力減衰の限界、さらに化学物質や温度曝露を用いましょう。
保持範囲とセーフリリース境界
真空保持は、ポンプ仕様ではなく、テストされた動作範囲です。人員や損傷に敏感な機器は信頼できるドロップゾーンの外に置き、該当する機械リスク評価に従ってください。
