真空夹持器失效条件

真空夹持器通过在有效密封区域内创造压力差来固定零件。有用的固定力不仅仅是目录真空值。杯形结构、泄漏、表面状况、载荷方向、加速度、质心偏移和刹车垫变形都会影响可用余裕。

成功的拾取只是第一个状态。系统必须在截止时间内建立真空，保持零件完整轨迹，在丢失前检测劣化并在预定位置释放。这些状态需要不同的阈值和证据。

请将此指南与 机器人夹持器选择指南 及 抓握稳定性指南结合使用。验证已安装的泵、阀门、软管、杯子、零件组和机器人运动作为一个整体。

从压力差和有效密封面积开始

理想的正向保持力是压力差乘以有效面积。真实杯子会因密封几何形状、唇缘变形、泄漏和压力不均而损失部分结果。使用工具处的测量压力，而不仅仅是在其他流量条件下测量的泵额定值。

力的方向很重要。法向分离、切向滑动和杯形边缘的剥离是不同的失效模式。重力和机器人加速度必须在杯架和零件框架中解析，以确保计算遵循实际刀具姿态。

对粗糙、多孔、弯曲和受污染的表面进行分类

粗糙度在边缘形成细小的泄漏路径。多孔纸板、泡沫或织物即使边缘接触良好，也可能通过材料。弯曲会减少密封面积，而油脂、灰尘、标签和接缝会随着时间改变摩擦和密封。

建立零件状态分类体系，保留代表性最坏情况。干净的实验室样本不能替代磨损的运输箱、模压纹理、变形面板或油性生产零件。

地表状况	主失效	有用的证据	典型控制响应
崎岖	轮圈泄漏	压力衰减与唇印	杯子变软或大杯
多孔	直流	泵流量与缓慢排气	高流量系统或其他工具
弯曲	密封面积减少	接触几何与局部压力	风箱或形状杯
被污染	泄漏或滑移	压力加目视检查	清洁、拒绝或贬值
边缘或缝隙	剥离启动	力矩与杯位置	移动接点

测量完整的压力积累曲线

真空阈值时间取决于泵流量、内部容积、软管限制、阀门、杯子顺应性和泄漏情况。记录从阀门指令到接触和排气的压力曲线。末端的一个样品掩盖了缓慢或振荡行为。

对无接触、可接受密封和异常延迟分别设定限制。 Robotiq EPick 说明 书记录了系统行为和操作特性，但应用阈值仍需在实件组上进行测试。

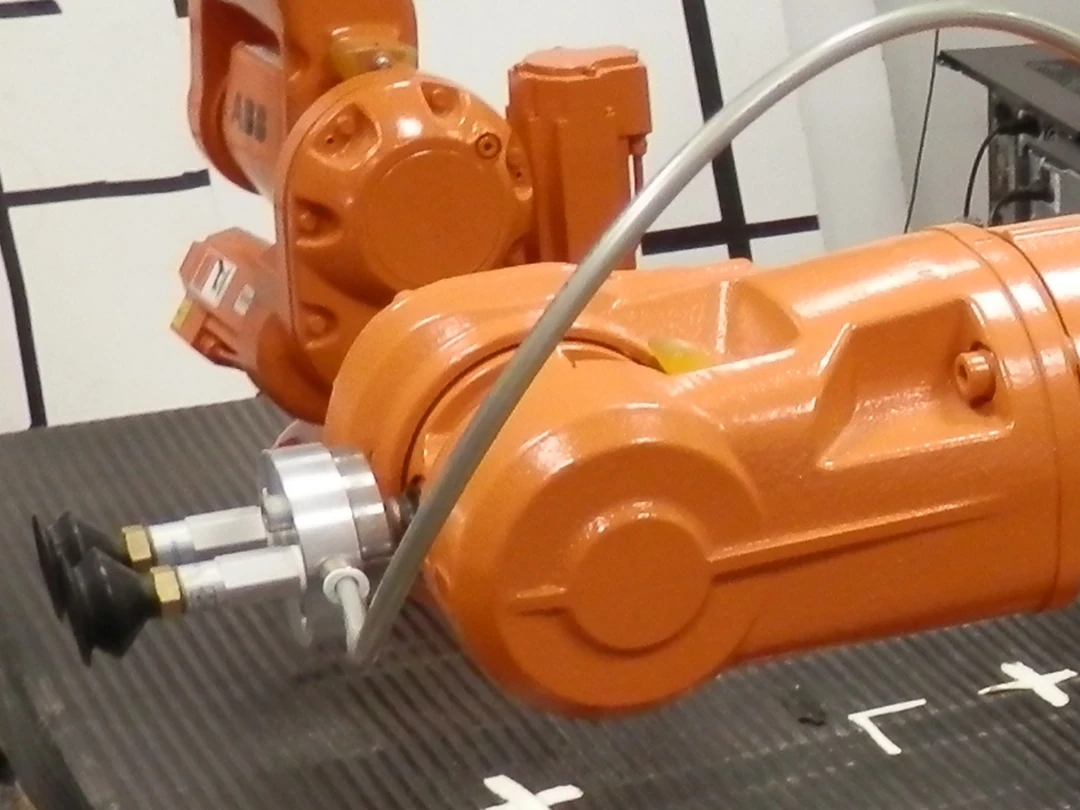

设计杯数、间距和软管布线作为一个工具

更多的杯子可以增加总面积并容忍局部几何形状，但也会增加体积、配件和可能的泄漏路径。如果杯子共用一条管线，一个未密封的杯子可能会降低其他杯子的压力，除非电路对其进行隔离或限制。

杯距控制力矩阻力。软管弯曲、长管和小型接头会减缓排气速度，并可能勾住或疲劳。请查看完整的末端执行器照片或CAD，叠加零件质心和机器人进场方向。

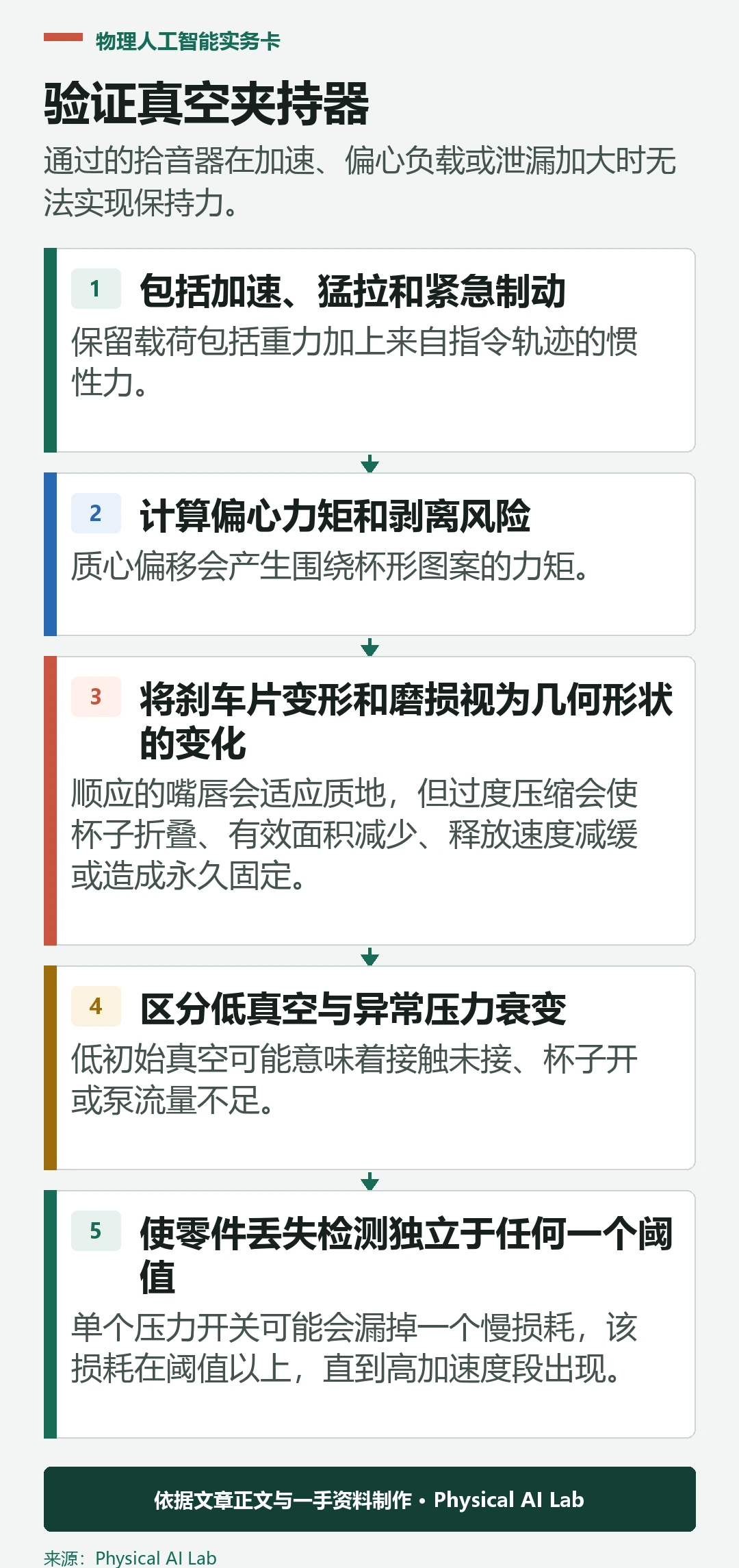

包括加速、猛拉和紧急制动

保留载荷包括重力加上来自指令轨迹的惯性力。峰值加速度可能发生在短距离混合、方向反转或保护性停止时，而非匀速搬运时。有效载荷质量不确定性使这种误差倍增。

测量代表性循环中的实际刀具加速度和压力。当压力裕度较低时，对运动指令降额，不要假设机器人有效载荷设置自动证明零件保持。

计算偏心力矩和剥离风险

质心偏移会产生围绕杯形图案的力矩。该力矩重新分配法向载荷，即使标称杯力总和超过部分重量，也能抬起一侧唇。柔性面板也能弯曲并放大同样的效果。

测试所有受支撑部件的方向和拾音器位置。记录哪个杯子先失去接触，以及剩余电路是否保留足够余裕以实现受控停止。

将吸盘垫的变形和磨损视为几何变化

顺应的嘴唇会适应质地，但过度压缩会使杯子折叠、有效面积减少、释放速度减缓或造成永久固定。温度、化学物质和反复循环会改变弹性体的刚性和摩擦。

定义检查和更换标准，包括裂缝、唇形、排气时间和压力衰减，而非仅凭日历年龄。杯子材料、直径、安装高度或弹簧适性变化后重新评估。

区分低真空与异常压力衰变

低初始真空可能意味着接触未接、杯子开或泵流量不足。正常建立真空后压力迅速衰减，可能提示泄漏加剧、零件移位或软管损坏。这些情况需要不同的重试和停止行为。

将绝对压力、变化率、阀门状态和机器人运动结合起来。如有，流量或泵的任务可作为证据补充。应用 机器人时间同步指南 的时间戳纪律，使压力降归因于正确的运动事件。

使零件丢失检测独立于任何一个阈值

单个压力开关可能会漏掉一个慢损耗，该损耗在阈值以上，直到高加速度段出现。它也可能在接近极限时出现抖动。使用滞后、最小停留和运动依赖极限，并有记录的最大检测延迟。

当风险合理时，将压力与夹持器位置、腕部力、电机电流或视觉进行交叉核对。冗余证据必须具有不同的失效模式；来自同一压力传感器的两个数值并非独立。

关注能源、热量和持续泵的工作

泄漏系统可以通过连续运行泵来维持可接受的压力。这掩盖了泄漏，同时增加了能量、热量、噪音和部件磨损。因此，工作周期是一种诊断信号，而不仅仅是效率指标。

在长时间生产序列中，对井泵指令、电流、温度和压力进行分析。在热保护或性能损失造成意外下降之前，定义一个退化状态。

从进近到释放使用状态机

有用的状态包括接近、接触、疏散、确认保持、运输、降级、受控停止、释放和确认。每个转换都需要一个事件、超时和安全目的地。反复盲举可能会损坏部件或使其偏离预期姿势。

释放也需要验证。确认压力恢复或爆裂，零件脱离，并在工具离开投放区前安全撤离。卡住的柔性零件与掉落零件是明显的故障。

测试维度	级别可有不同	主要度量	故障记录
部分	材料、质地、经度、污染	拾取与保持速率	印章图案
姿势	杯子角度与拾音器偏移	压力裕度	第一条抬起边
运动	加速，猛拉，停	衰变峰值与滑移	轨迹时间戳
工具	新的、磨损且受损的杯子	疏散时间	检查结果
恢复	泄漏与损耗注入	安全停止成功	投放区与响应

发布时有明确的接受清单

公布支持的零件包络、杯子和软管配置、压力和衰减限制、最大排气时间、运动限制、检查间隔和损耗响应。保持泵固件、阀门逻辑和工具图纸在变更控制范围内。

通过以下清单进行验证。

评估“真空夹持器失效条件”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。

成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。

上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。

最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验，使后续团队能够沿着证据继续推进。

实际项目还应指定数据、模型、控制器和安全流程的负责人，并预先定义回滚条件。责任边界、审批记录与变更日志越清楚，故障发生后越容易停止扩散、定位原因并安全恢复。

把任务拆成感知、决策、动作执行和结果确认，可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例，避免用端到端成功率掩盖偶发但严重的风险。

• 测量安装工具在实流下的压力。
• 交叉表面条件与姿势和运动。
• 包括偏心力矩、停止次数和最坏情况载荷。
• 检测拾音失败和保留质量下降。
• 核实释放、恢复和维护标准。

常见问题

更高的真空是否总是让握持更安全？

不会。有效密封面积、泄漏、杯形结构、载荷方向和力矩可能占主导地位，而更高的真空则会使脆弱的部件或杯子变形。

真空夹持器能处理多孔材料吗？

有时，在足够流量和合适的杯子条件下，必须测量贯穿材料的泄漏，贯穿整个零件的差异。

吸盘越多越好吗？

不行。更多的杯子增加了面积，但体积、配件、对准约束和泄漏路径也会影响；电路隔离和零件几何形状决定了其益处。

一个压力传感器足够检测零件损失吗？

对于有界应用来说，它可能足够，但其延迟和盲点必须经过测试；高风险任务可能需要独立证据。

吸盘什么时候应该更换？

使用有记录的磨损、排空时间和压力衰减限制，加上化学品和温度暴露，而非仅凭视觉年代。

保留包络和安全释放边界

真空保持是一个经过测试的操作包络，而非泵的规格。将人员和损坏敏感设备保持在可信的投放区之外，并遵循相应的机器风险评估。
