ペグインホールアセンブリは、位置誤差や向き誤差を接触力とモーメントに変換します。成功したシステムは、アプローチエネルギーを制御し、接触を検知し、既知の幾何学的内を探索し、挿入や着席を認識し、証拠が一貫していない場合は安全に離脱します。
公差、面取り、ペグチップ、治具の適合性、表面仕上げ、潤滑がソフトウェア開始前に物理的なキャプチャ領域を定義します。大きな面取りで成功したサーチパスは、鋭利な生産部品を詰まらせたり損傷したりすることがあります。
このガイドを ロボットのフォーストルクセンサーガイド や インピーダンス対アドミタンスガイドと組み合わせて使ってください。正確なアセンブリの各状態と停止条件を検証します。
機械的な捕獲および損傷範囲を定義する
ペグと穴の直径、クリアランス、丸み、直線性、面取り、リードイン、挿入深さ、表面仕上げ、治具剛性を記録します。許容スタックと熱変化を含めましょう。これらのパラメータは、横方向誤差および角度誤差接触がどれだけ修正できるかを決定します。
許容軸方向力、横方向力、曲げモーメント、表面圧力、サイクル摩耗を定義します。コントローラーは部品とロボットの両方の制限内に収まらなければなりません。

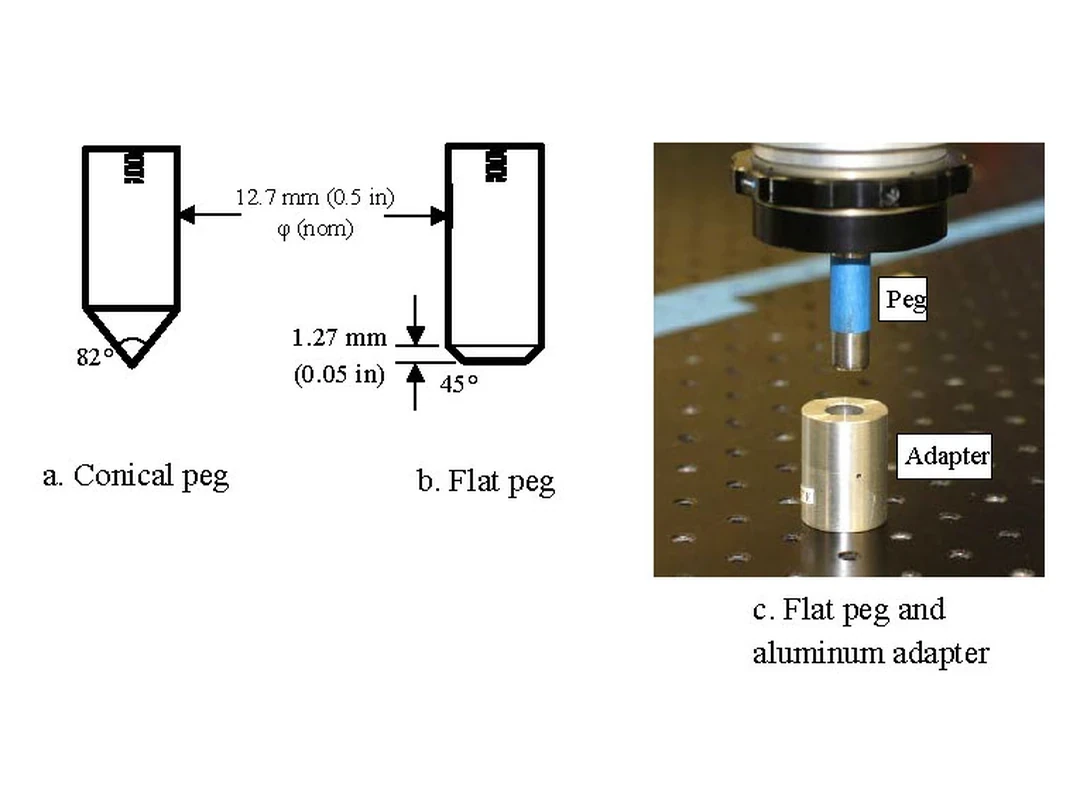

NISTのペグインホールデータは、制御されたペグジオメトリやテスト成果物が操作性能を比較する際になぜ重要なのかを示しています。
穴、工具、力のフレームの校正を行います
挿入軸、ペグ基準点、工具中心点、力センサーフレーム、治具フレームは、校正変換によって関連付ける必要があります。小さな角度誤差がエッジ接触を生み、挿入深度に増します。
ホールドアウトターゲットと 座標系ワークフローで変換を検証します。現在の工具の向きにおいて、バイアスと重力補償で力センサーを補正します。
| 機械的変数 | 制御の結果 | 測定 | 不明な場合の失敗 |
|---|---|---|---|
| 放射状クリアランス | 探索捕獲範囲 | 軌間または計量 | 持続的なエッジ接触 |
| 面取りと先端 | センタリング挙動 | 図面と検査 | 予期せぬジャム |
| 治具の剛性 | 力-変位傾き | 荷重試験 | 誤挿入の手がかり |
| 挿入深度 | 議席基準 | 位置または基準 | 早期完成 |
| 地表の状態 | 摩擦と摩耗 | プロセス制御 | サイクルドリフト |
有界エネルギーでの位置でのアプローチ
自由空間運動は接触前の領域まで位置制御を利用できますが、速度と有効慣性は衝突の前に低下すべきです。停止距離とフォースセンサー遅延は進入予算に含まれます。
最大限の移動、時間、力を使ったガードな動きを使いましょう。予想される接触が起こらない場合は、停止して欠損部品、誤った姿勢、センサーの故障を分類し、無期限に継続しないでください。
力・モーメント・持続時間から接触を検出する
軸方向の力だけではケーブルの荷重、重力誤差、接触による摩擦が混同されることがあります。軸方向と横方向の力、曲げモーメント、位置誤差、速度、持続時間を組み合わせます。ノイズレベルでの切り替えを避けるためにヒステリシスを使いましょう。
ロボットのタイミングワークフローで、力や動きの信号をタイムスタンプで記録します。遅延力の閾値は、状態が変わる前に損傷を伴う移動を許すことがあります。

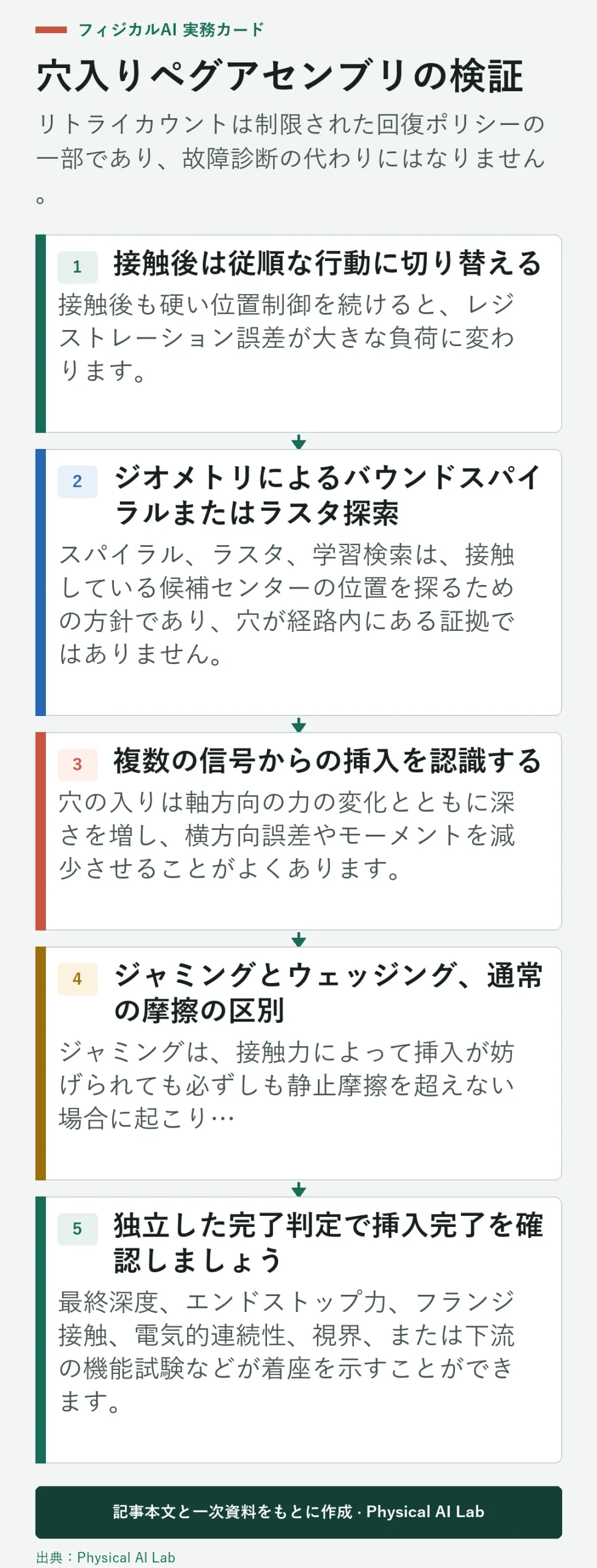

接触後は従順な行動に切り替える
接触後も硬い位置制御を続けると、レジストレーション誤差が大きな負荷に変わります。インピーダンス制御は選択されたデカルト剛性を下げることができます。アドミタンスコントロールは、測定されたレンチを位置制御ロボットの周りで動作修正に変換できます。
斧は意図的に選びましょう。挿入軸は小さな力を調整し、横軸は従順に探索します。飽和、遅延、フレームエラーは接触を不安定にするため、エネルギーを下げてチューニングしてください。
ジオメトリによるバウンドスパイラルまたはラスタ探索
スパイラル、ラスタ、学習検索は、接触している候補センターの位置を探るための方針であり、穴が経路内にある証拠ではありません。半径、ピッチ、速度、力、滞留がカバー範囲と摩耗の両方を決定します。
探索は機械的に妥当な捕獲領域に限定してください。過剰な横方向の力、モーメント、経路の長さ、時間、または繰り返しの非生産的なサイクルで中止してください。
| 状態 | 肯定的な証拠 | 停止条件 | 次の行動 |
|---|---|---|---|
| アプローチ | 予想通りの進路はクリア | 接触または旅行制限 | 連絡か拒否か |
| 接触 | 持続的有界レンチ | 衝撃またはセンサー故障 | 準拠検索 |
| 検索 | 接触部と可能な領域の変化 | 力、時間、または半径の制限 | 挿入するか復元するか |
| 挿入 | 深度は横方向荷重が制限されるほど増加します | ウェッジングも進展がないかも | 続けるか引き込むか |
| 議席 | 深さと力のパターンが一致します | 曖昧完備 | 受け入れるか検査するか |
複数の信号からの挿入を認識する
穴の入りは軸方向の力の変化とともに深さを増し、横方向誤差やモーメントを減少させることがよくあります。また、接触の喪失や部品の動きによっても力の低下が生じることがあります。深さの進行、レンチパターン、予想ジオメトリを組み合わせましょう。
短い期間で粘り強く、不確実性を追跡しましょう。指令された動きが進行し、ロボットや部品の動きが停止している間に成功を宣言しないでください。
ジャミングとウェッジング、通常の摩擦の区別
ジャミングは、接触力によって挿入が妨げられても必ずしも静止摩擦を超えない場合に起こり、ウェッジングは幾何学的かつ荷重の下で摩擦による自己ロックを伴います。どちらも深度の進行が悪いように見え、特徴的な横方向の力とモーメントが特徴的です。
力の方向、モーメント、深度微分、命令付きコンプライアンスを使って事象を分類してください。繰り返し押すとダメージが増し、回復が難しくなります。
独立した完了判定で挿入完了を確認する
最終深度、エンドストップ力、フランジ接触、電気的連続性、視界、または下流の機能試験などが着座を示すことができます。実際のアセンブリから信号を選択し、深さの閾値だけで、短く閉まりやすい部品を受け入れることができます。
許容最終力と緩和挙動を定義してください。ロボットがリリースまたは負荷を変えた後も部品が固定されているか確認してください。
設計回復を通常状態遷移として
回収は保持、力の軽減、挿入軸に沿って後退、安全な姿勢に戻る、部品の再回収、または点検を依頼することがあります。通路は傾いた杭が穴の縁に引きずられないようにしなければなりません。
バウンドリトライ数と累積力、時間、摩耗。再試行は診断された状態を変えるべきです。同じ動作を繰り返すのは回復戦略ではありません。
オフセット、部品、ライフサイクルの変動を検証します
掃走誤差、角度誤差、クリアランス、面取り、摩擦、部品配置、センサーバイアス、ペイロード、速度、治具剛性。摩耗した工具、バリ、欠損部品、誤装填された備品などが含まれます。成功、ピークレンチ、エネルギー、サイクルタイム、損傷、回復率を測定してください。
NISTの比較ペ グインホール試験 などの報告書は、力に基づく性能評価を示しています。生産ジオメトリと受け入れ限界を活用してください。
トレーサブルアセンブリステートマシンで動作
状態の入退、変換、フォースバイアス、ポーズ、レンチ、閾値、探索経路、進行状況、理由の中止、再試行、最終検査をログに記録します。故障の再生のために生の同期信号を保存してください。
簡潔なチェックリストとともにリリースしましょう。
- 機械的な形状と公差を制御する。
- 工具、穴、力のフレームのキャリブレーション。
- バウンドアプローチ、サーチ、挿入エネルギー。
- マルチ信号エントリー、ジャム、シートの証拠を活用しましょう。
- 回復、リトライ、摩耗、部品のバリエーションを検証してください。
よくある質問
カメラだけで穴に入ったペグ組み立てに十分でしょうか？
初期の誤差を減らすことは可能ですが、タイトな挿入は通常、接触証拠と従順な行動から恩恵を受けます。
スパイラルサーチ半径はできるだけ大きくすべきでしょうか？
いいえ。部品、力、時間、衝突の制限を尊重しつつ、妥当な誤差領域をカバーすべきです。
1つの接触力閾値で十分でしょうか？
通常はそうではありません。方向、モーメント、持続時間、動き、センサーバイアスは、他の荷重との接触を区別するのに役立ちます。
挿入完了はどのように検証すべきですか？
深さとレンチパターンを、座り込みの接触、連続性、検査などアセンブリ固有の証拠と組み合わせましょう。
適切なリトライ回数は何回でしょうか？
故障モード、損傷リスク、再試行ごとに診断された状態が変わるかどうかから制限されたカウントを設定します。
連絡捜索・損害防止境界
力を使った挿入は部品やロボットを損傷させることがあります。機械的制限、資格のある監督、用途特有の安全管理を備えた低エネルギーでの試運転。
