진공 그리퍼는 진공도가 표시된다고 물체를 안전하게 들고 있다는 뜻이 아닙니다. 다공성 재료의 지속 누설, 거친 표면의 미세 틈, 편심 하중과 가속도, 패드 변형이 겹치면 이동 중 갑자기 물체를 잃을 수 있습니다. 흡착력 계산에서 끝내지 않고 압력 형성·유지·운반·해제 상태와 실패 시험을 설계하는 방법을 정리합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
진공 그리퍼는 압력차와 유효 밀봉 면적으로 물체를 지지한다
이론적인 수직 흡착력은 대기와 패드 내부의 압력차에 유효 면적을 곱해 계산합니다. 하지만 실제 유효 면적은 패드 지름 전체가 아니라 변형 뒤 밀봉된 영역이며, 표면 틈과 홈이 있으면 압력차가 유지되지 않습니다.
로봇 그리퍼 종류 글의 선택 기준에 더해 진공 방식은 물체별 밀봉 가능성과 누설량을 먼저 봐야 합니다. 정격 흡착력은 새 패드와 이상적인 표면의 값일 수 있으므로 실제 재질·곡률·오염 조건에서 별도 계수를 구합니다.
다공성 재료와 거친 표면은 서로 다른 방식으로 누설을 만든다
골판지·목재·발포재처럼 공기가 재료를 통과하면 패드 가장자리가 밀봉돼도 지속 유량이 필요합니다. 거친 금속이나 사출 표면은 패드와 표면 사이의 미세 통로로 공기가 들어오므로, 패드 재질과 입술 형상이 누설량에 큰 영향을 줍니다.
Robotiq EPick 사용 설명서는 흡착 표면과 진공 동작 조건을 실제 설치 관점에서 확인할 수 있는 자료입니다. 재료명을 합격 기준으로 쓰지 말고 동일 재료 안의 코팅, 이음새, 인쇄, 먼지와 습도 변화를 시험 샘플에 포함합니다.
| 표면 조건 | 주요 실패 경로 | 확인할 측정값 |
|---|---|---|
| 매끈한 비다공성 | 가장자리 오염·곡률 | 형성 시간·압력 감쇠 |
| 거친 표면 | 미세 틈 누설 | 패드 재질별 유지 진공도 |
| 다공성 재료 | 재료 관통 유량 | 펌프 유량·듀티·온도 |
| 홈·구멍 포함 | 패드 내부 개방 | 접촉 위치별 성공률 |
압력 형성 시간은 밀봉 품질과 시스템 체적을 함께 보여 준다
밸브를 켠 뒤 목표 진공도까지 걸리는 시간은 패드 밀봉, 튜브 체적, 펌프 유량과 밸브 지연의 합입니다. 최종 진공도만 보면 형성 시간이 길어 사이클 타임을 넘기는 조합이나 순간적으로만 밀봉되는 조합을 놓칠 수 있습니다.
정상 물체의 형성 시간 분포를 자세와 패드 온도별로 수집한 뒤 상한을 정합니다. 상한을 넘으면 들어 올리기 전에 패드를 떼고 재접근하며, 계속 펌프를 작동해 억지로 임계값을 넘기는 정책은 열과 에너지 소비를 증가시킵니다.

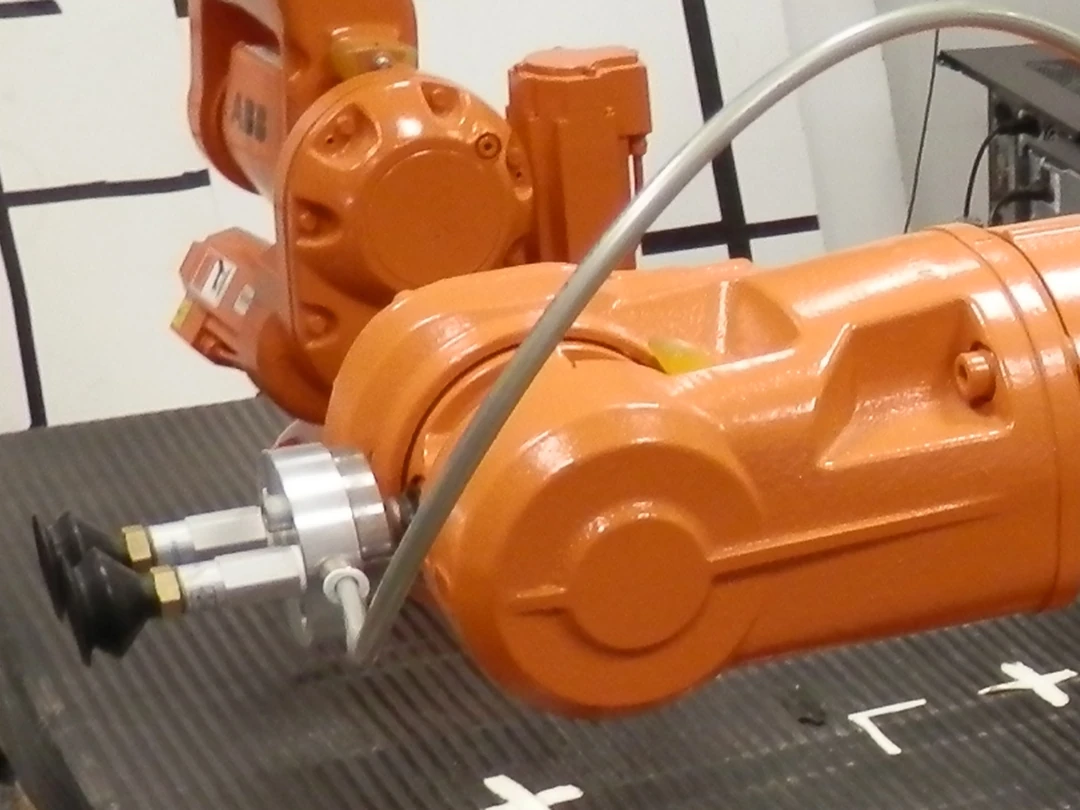

실제 엔드이펙터 사진에서 패드 배치와 튜브 경로를 함께 본다
사진에는 두 개의 흡착 패드와 진공 튜브가 보입니다. 패드가 물체의 평평한 영역에 동시에 닿지 않거나 한쪽이 홈을 가로지르면 한 패드의 누설이 전체 회로의 진공도를 무너뜨릴 수 있습니다.
패드별 체크 밸브 또는 독립 회로가 있는지, 튜브가 관절 동작에서 접히거나 당겨지지 않는지 확인합니다. 사진처럼 공구가 로봇 축에서 돌출되면 무게중심과 손목 모멘트도 운반 프로파일에 반영해야 합니다.
정적 흡착력 계산에는 안전계수와 힘의 방향을 포함한다
패드 축과 중력이 같은 인장 방향에서는 압력차가 주로 물체를 지지하지만, 수직 벽에서 드는 전단 방향에서는 패드와 물체 사이 마찰이 하중을 버팁니다. 같은 진공도라도 자세가 바뀌면 허용 하중이 크게 달라집니다.
로봇 파지 안정성과 마찰원뿔 글의 관점처럼 마찰계수와 접촉력의 조합을 봐야 합니다. 제조사 정격에 안전계수만 나누지 말고 패드 축 방향 인장, 전단, 비틀림을 각각 시험합니다.
가속도와 급정지는 물체 무게 외의 관성력을 만든다
로봇이 가속하면 물체에는 질량과 가속도의 곱에 해당하는 관성력이 생기며, 급정지와 방향 전환에서는 순간 하중이 더 커질 수 있습니다. 경로 계획의 속도만 낮추고 가속도·저크 제한을 두지 않으면 흡착 여유가 예측과 달라집니다.
최악 자세에서 최대 가속도와 비상 감속을 적용해 압력과 물체 움직임을 기록합니다. 정상 생산 경로뿐 아니라 정지 버튼, 보호 정지 뒤의 감속 프로파일도 포함해야 실제 물체 분실 위험을 알 수 있습니다.
편심 하중은 패드 가장자리를 들어 올리는 모멘트를 만든다
물체 무게중심이 패드 중심에서 멀면 같은 무게라도 패드를 벗겨 내는 모멘트가 증가합니다. 여러 패드를 쓸 때는 총 면적뿐 아니라 패드 사이 거리와 하중 분배가 중요하며, 물체가 휘면 일부 패드가 먼저 떨어질 수 있습니다.
패드별 힘을 직접 측정하기 어렵다면 무게중심 위치를 바꾼 시험편과 손목 F/T, 영상 추적으로 경계를 찾습니다. 로봇 힘·토크 센서 글을 사용하면 이동 중 비정상 모멘트와 패드 부분 이탈의 징후를 압력 신호와 비교할 수 있습니다.
패드 변형은 밀봉을 돕지만 과도하면 접촉 면적과 수명을 줄인다
벨로즈 패드는 높이 차와 곡면을 따라가기 쉽지만 횡방향 강성이 낮고 급가속에서 흔들릴 수 있습니다. 평면 패드는 자세가 정확할 때 안정적이지만 작은 각도 오차에도 한쪽 입술만 눌려 누설이 생길 수 있습니다.
Robotiq 흡착 패드 선택 안내처럼 재질과 형상을 물체 표면에 맞춰야 합니다. 압축량 상한을 기계적으로 제한하고 새 패드와 마모 패드의 형성 시간·감쇠율을 비교해 예방 교체 기준을 만듭니다.
물체 분실 검출은 진공 임계값과 감쇠율을 구분한다
고정 진공 임계값 하나는 느린 누설을 늦게 발견하고 펌프 맥동을 오경보로 만들 수 있습니다. 절대 진공도, 일정 시간의 압력 변화율, 밸브 상태와 로봇 가속도를 함께 보면 패드 이탈과 정상 과도 응답을 더 잘 구분할 수 있습니다.
Robotiq 물체 분실 감지 안내는 진공 그리퍼에서 물체 검출을 운용 로직에 넣는 중요성을 보여 줍니다. 이상 신호가 뜨면 가장 가까운 안전 투하 구역으로 저속 이동하거나 즉시 정지할지 사람·설비 위험을 기준으로 정합니다.
| 신호 패턴 | 가능한 원인 | 제어기 대응 |
|---|---|---|
| 형성 시간 초과 | 미접촉·큰 누설 | 들기 금지·재접근 |
| 유지 중 완만한 감쇠 | 다공성·패드 마모 | 속도 제한·안전 위치 이동 |
| 가속 직후 급락 | 미끄러짐·부분 이탈 | 감속·정지·물체 보호 |
| 해제 뒤 진공 지속 | 밸브·배기 이상 | 놓기 확인·다음 주기 차단 |
에너지와 열은 누설을 보상하는 숨은 실패 지표다
누설이 큰데 펌프가 계속 동작하면 진공도는 합격 범위에 머물 수 있지만 듀티와 온도가 증가합니다. 이 상태는 필터 막힘, 패드 마모, 튜브 균열을 숨기고 장시간 운전에서 갑작스러운 성능 저하로 이어집니다.
압력뿐 아니라 펌프 동작시간, 밸브 횟수, 온도와 사이클당 에너지를 기록합니다. 정상 물체별 기준선에서 벗어나면 생산 불량이 생기기 전에 필터·튜브·패드 점검을 요청하도록 유지보수 지표로 사용합니다.

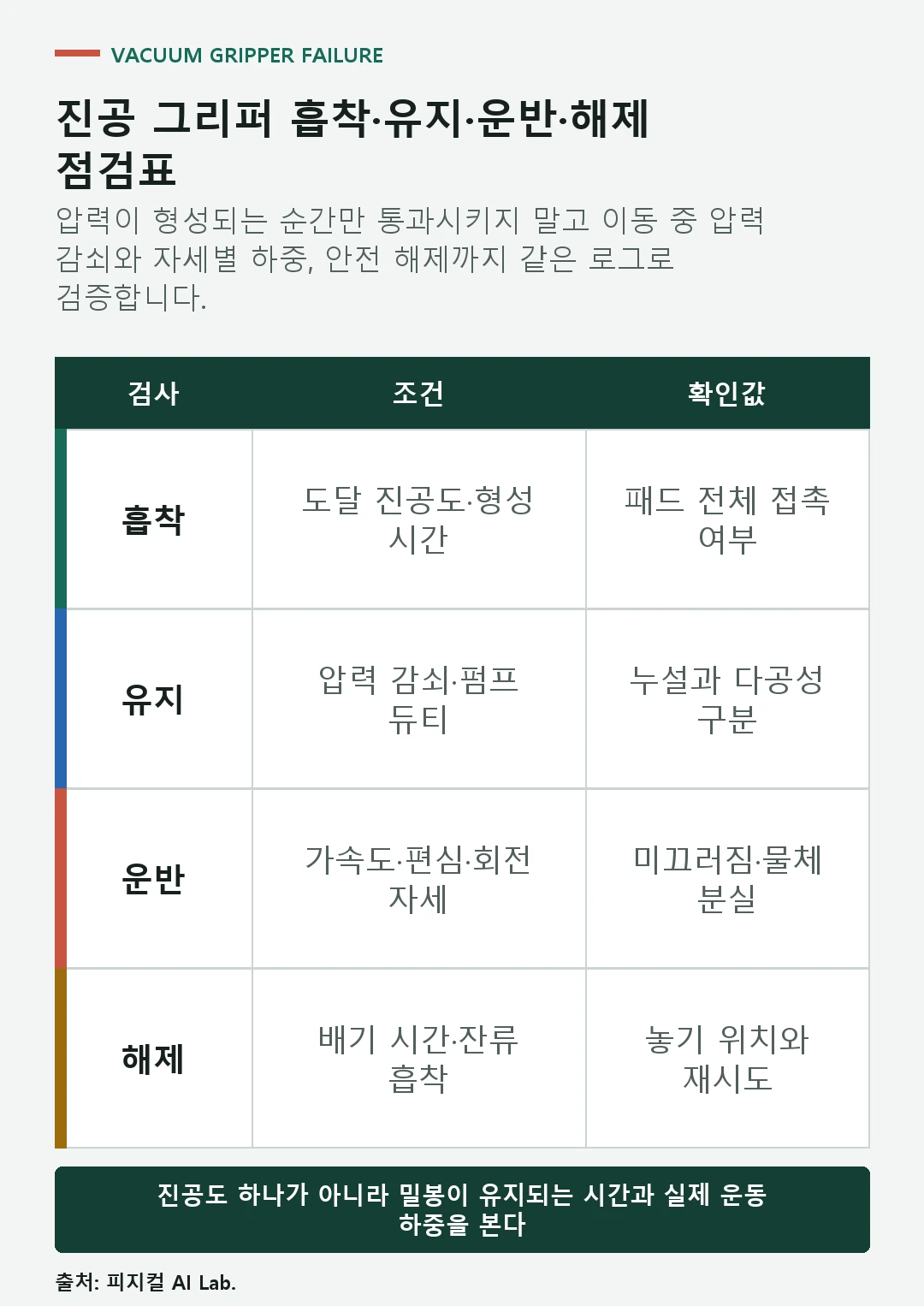

단계 점검표로 흡착부터 안전 해제까지 하나의 상태 기계를 만든다
그림의 흡착·유지·운반·해제 단계마다 통과 조건과 시간 제한을 둡니다. 흡착 직후 압력만 확인하고 이후 모니터링을 끄면 급가속, 모서리 통과, 튜브 당김에서 생기는 물체 분실을 잡을 수 없습니다.
압력 센서와 로봇 상태의 시간축이 어긋나면 어느 동작에서 누설이 시작됐는지 알기 어렵습니다. 로봇 센서 시간 동기화 글의 방식으로 압력·밸브·경로 명령·관절 상태를 공통 타임스탬프로 저장합니다.
검증은 물체 조합과 운동 조합을 교차해 실패 경계를 찾는다
깨끗한 평판 하나로 합격시키지 말고 거칠기, 다공성, 홈, 곡률, 먼지, 습기, 온도와 패드 마모를 바꿉니다. 각 물체를 수평·수직·뒤집기 자세에서 들고 최대 가속, 급정지, 회전을 적용해 압력과 미끄러짐을 측정합니다.
성공률과 함께 형성 시간의 상위 백분위, 최소 진공도, 감쇠율, 펌프 듀티, 물체 이동량과 안전 정지 성공률을 보고합니다. 시험 중 물체 낙하가 가능한 구역은 방호하고, 사람 위를 지나는 경로는 진공 하나에만 의존하지 않는 2차 보유 수단을 검토합니다.
진공 그리퍼 실패 조건에서 자주 묻는 질문
진공도가 높으면 무조건 안전한가요?
아닙니다. 순간 진공도가 높아도 이동 중 누설, 편심 모멘트와 전단 하중 때문에 물체를 잃을 수 있습니다. 형성 시간과 유지 감쇠, 운동 조건을 함께 봐야 합니다.
다공성 물체도 진공 그리퍼로 들 수 있나요?
충분한 유량을 제공하는 시스템과 적절한 패드로 가능할 수 있지만 펌프 듀티·열·에너지와 최악 누설 조건을 별도로 검증해야 합니다.
흡착 패드는 몇 개가 좋나요?
개수보다 물체의 평평한 영역, 무게중심, 패드 간격과 독립 회로 여부가 중요합니다. 한 패드 누설이 전체 회로에 미치는 영향도 시험합니다.
물체 분실은 압력 센서 하나로 잡을 수 있나요?
절대 압력과 변화율에 로봇 가속도·밸브 상태를 결합하면 더 안정적입니다. 위험도가 높다면 영상이나 보조 접촉 센서도 사용합니다.
패드는 언제 교체해야 하나요?
외관만 보지 말고 기준 시험편의 진공 형성 시간, 압력 감쇠와 압축 변형이 정상 범위를 벗어나는 시점으로 예방 교체 기준을 정합니다.
정격 흡착력은 실제 물체와 동작의 안전을 자동으로 보장하지 않습니다. 제조사 제한, 물체 낙하 위험 평가와 실제 운동 시험을 함께 적용해야 합니다.
