真空夾爪失效條件

真空夾爪透過在有效密封區域內創造壓力差來固定零件。有用的固定力不僅僅是目錄真空值。杯形結構、洩漏、表面狀況、負載方向、加速度、質心偏移和剎車墊變形都會影響可用餘裕。

成功的拾取只是第一個狀態。系統必須在截止時間內建立真空，保持零件完整軌跡，在丟失前檢測劣化並在預定位置釋放。這些狀態需要不同的閾值和證據。

請將此指南與 機器人夾爪選擇指南 及 抓握穩定性指南結合使用。驗證已安裝的泵、閥門、軟管、杯子、零件組和機器人運動作為一個整體。

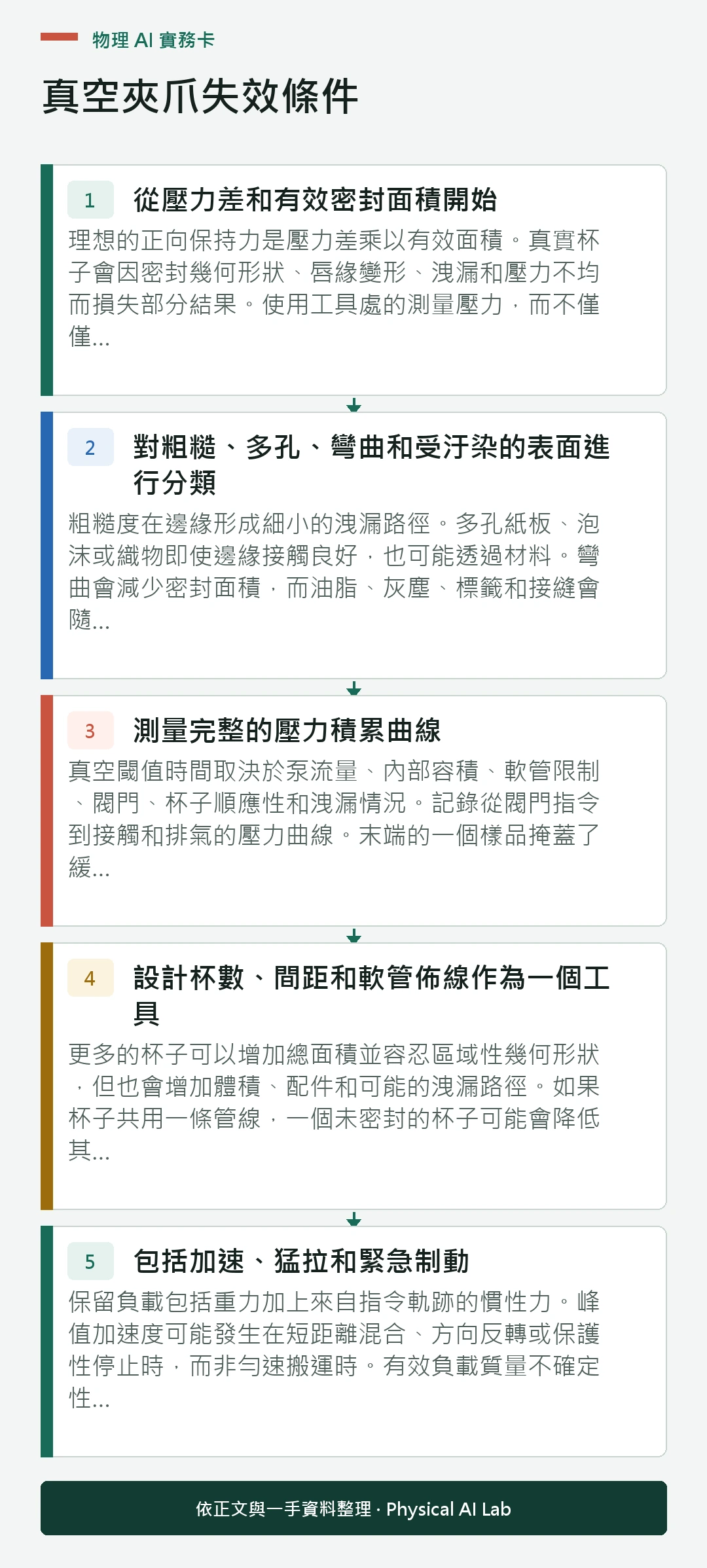

從壓力差和有效密封面積開始

理想的正向保持力是壓力差乘以有效面積。真實杯子會因密封幾何形狀、唇緣變形、洩漏和壓力不均而損失部分結果。使用工具處的測量壓力，而不僅僅是在其他流量條件下測量的泵額定值。

力的方向很重要。法向分離、切向滑動和杯形邊緣的剝離是不同的失效模式。重力和機器人加速度必須在杯架和零件框架中解析，以確保計算遵循實際刀具姿態。

對粗糙、多孔、彎曲和受汙染的表面進行分類

粗糙度在邊緣形成細小的洩漏路徑。多孔紙板、泡沫或織物即使邊緣接觸良好，也可能透過材料。彎曲會減少密封面積，而油脂、灰塵、標籤和接縫會隨著時間改變摩擦和密封。

建立零件狀態分類體系，保留代表性最壞情況。乾淨的實驗室樣本不能替代磨損的運輸箱、模壓紋理、變形面板或油性生產零件。

地表狀況	主失效	有用的證據	典型控制反應
崎嶇	輪圈洩漏	壓力衰減與唇印	杯子變軟或大杯
多孔	直流	泵流量與緩慢排氣	高流量系統或其他工具
彎曲	密封面積減少	接觸幾何與區域性壓力	風箱或形狀杯
被汙染	洩漏或滑移	壓力加目視檢查	清潔、拒絕或貶值
邊緣或縫隙	剝離啟動	力矩與杯位置	移動接點

測量完整的壓力積累曲線

真空閾值時間取決於泵流量、內部容積、軟管限制、閥門、杯子順應性和洩漏情況。記錄從閥門指令到接觸和排氣的壓力曲線。末端的一個樣品掩蓋了緩慢或振盪行為。

對無接觸、可接受密封和異常延遲分別設定限制。 Robotiq EPick 說明 書記錄了系統行為和操作特性，但應用閾值仍需在實件組上進行測試。

設計杯數、間距和軟管佈線作為一個工具

更多的杯子可以增加總面積並容忍區域性幾何形狀，但也會增加體積、配件和可能的洩漏路徑。如果杯子共用一條管線，一個未密封的杯子可能會降低其他杯子的壓力，除非電路對其進行隔離或限制。

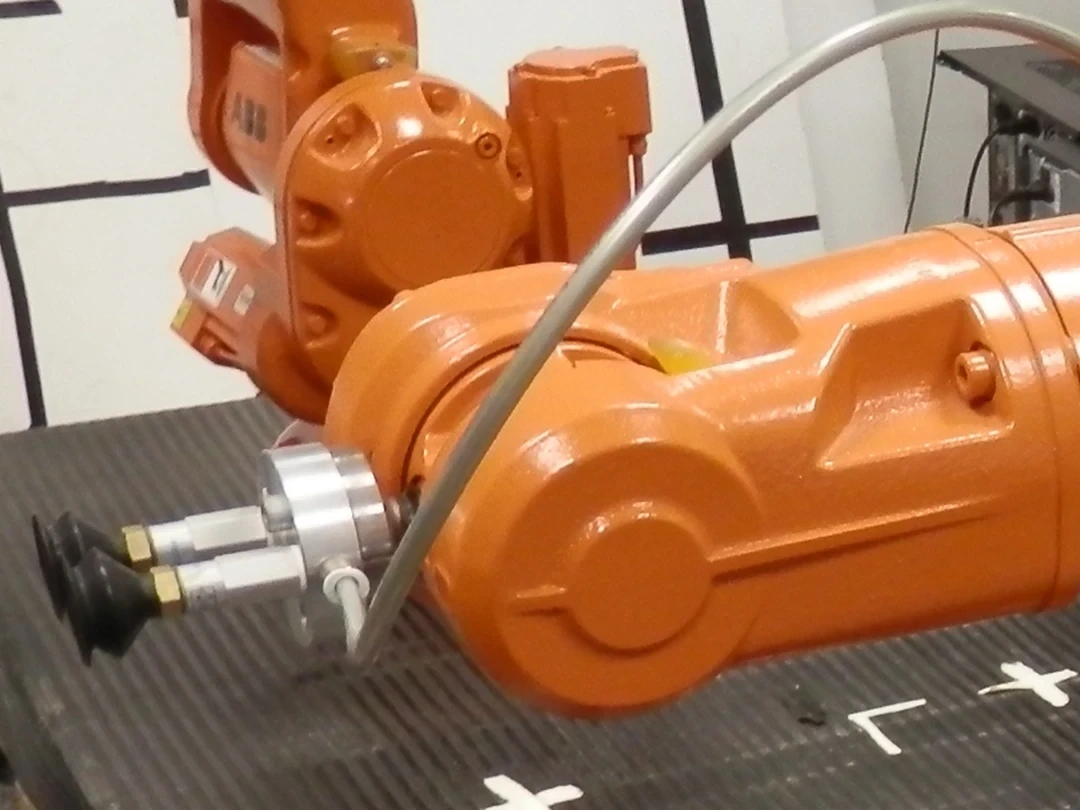

杯距控制力矩阻力。軟管彎曲、長管和小型接頭會減緩排氣速度，並可能勾住或疲勞。請檢視完整的末端效應器照片或 CAD，疊加零件質心和機器人進場方向。

包括加速、猛拉和緊急制動

保留負載包括重力加上來自指令軌跡的慣性力。峰值加速度可能發生在短距離混合、方向反轉或保護性停止時，而非勻速搬運時。有效負載質量不確定性使這種誤差倍增。

測量代表性迴圈中的實際刀具加速度和壓力。當壓力裕度較低時，對運動指令降額，不要假設機器人有效負載設定自動證明零件保持。

計算偏心力矩和剝離風險

質心偏移會產生圍繞杯形圖案的力矩。該力矩重新分配法向負載，即使標稱杯力總和超過部分重量，也能抬起一側唇。柔性面板也能彎曲並放大同樣的效果。

測試所有受支撐部件的方向和拾音器位置。記錄哪個杯子先失去接觸，以及剩餘電路是否保留足夠餘裕以實現受控停止。

將吸盤墊的變形和磨損視為幾何變化

順應的嘴唇會適應質地，但過度壓縮會使杯子摺疊、有效面積減少、釋放速度減緩或造成永久固定。溫度、化學物質和反覆迴圈會改變彈性體的剛性和摩擦。

定義檢查和更換標準，包括裂縫、唇形、排氣時間和壓力衰減，而非僅憑日曆年齡。杯子材料、直徑、安裝高度或彈簧適性變化後重新評估。

區分低真空與異常壓力衰變

低初始真空可能意味著接觸未接、杯子開或泵流量不足。正常建立真空後壓力迅速衰減，可能提示洩漏加劇、零件移位或軟管損壞。這些情況需要不同的重試和停止行為。

將絕對壓力、變化率、閥門狀態和機器人運動結合起來。如有，流量或泵的任務可作為證據補充。應用 機器人時間同步指南 的時間戳紀律，使壓力降歸因於正確的運動事件。

使零件丟失檢測獨立於任何一個閾值

單個壓力開關可能會漏掉一個慢損耗，該損耗在閾值以上，直到高加速度段出現。它也可能在接近極限時出現抖動。使用滯後、最小停留和運動依賴極限，並有記錄的最大檢測延遲。

當風險合理時，將壓力與夾爪位置、腕部力、馬達電流或視覺進行交叉核對。冗餘證據必須具有不同的失效模式；來自同一壓力感測器的兩個數值並非獨立。

關注能源、熱量和持續泵的工作

洩漏系統可以透過連續執行泵來維持可接受的壓力。這掩蓋了洩漏，同時增加了能量、熱量、噪音和部件磨損。因此，工作週期是一種診斷訊號，而不僅僅是效率指標。

在長時間生產序列中，對井泵指令、電流、溫度和壓力進行分析。在熱保護或效能損失造成意外下降之前，定義一個退化狀態。

從進近到釋放使用狀態機

有用的狀態包括接近、接觸、疏散、確認保持、運輸、降級、受控停止、釋放和確認。每個轉換都需要一個事件、超時和安全目的地。反覆盲舉可能會損壞部件或使其偏離預期姿勢。

釋放也需要驗證。確認壓力恢復或爆裂，零件脫離，並在工具離開投放區前安全撤離。卡住的柔性零件與掉落零件是明顯的故障。

測試維度	級別可有不同	主要度量	故障記錄
部分	材料、質地、經度、汙染	拾取與保持速率	印章圖案
姿勢	杯子角度與拾音器偏移	壓力裕度	第一條抬起邊
運動	加速，猛拉，停	衰變峰值與滑移	軌跡時間戳
工具	新的、磨損且受損的杯子	疏散時間	檢查結果
恢復	洩漏與損耗注入	安全停止成功	投放區與反應

釋出時有明確的接受清單

公布支援的零件包絡、杯子和軟管設定、壓力和衰減限制、最大排氣時間、運動限制、檢查間隔和損耗反應。保持泵韌體、閥門邏輯和工具圖紙在變更控制範圍內。

透過以下清單進行驗證。

評估“真空夾爪失效條件”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。

只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。

上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。

實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。

把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。

• 測量安裝工具在實流下的壓力。
• 交叉表面條件與姿勢和運動。
• 包括偏心力矩、停止次數和最壞情況負載。
• 檢測拾音失敗和保留質量下降。
• 確認釋放、恢復和維護標準。

常見問題

更高的真空是否總是讓握持更安全？

不會。有效密封面積、洩漏、杯形結構、負載方向和力矩可能占主導地位，而更高的真空則會使脆弱的部件或杯子變形。

真空夾爪能處理多孔材料嗎？

有時，在足夠流量和合適的杯子條件下，必須測量貫穿材料的洩漏，貫穿整個零件的差異。

吸盤越多越好嗎？

不行。更多的杯子增加了面積，但體積、配件、對準約束和洩漏路徑也會影響；電路隔離和零件幾何形狀決定了其益處。

一個壓力感測器足夠檢測零件損失嗎？

對於有界應用來說，它可能足夠，但其延遲和盲點必須經過測試；高風險任務可能需要獨立證據。

吸盤什麼時候應該更換？

使用有記錄的磨損、排空時間和壓力衰減限制，加上化學品和溫度暴露，而非僅憑視覺年代。

保留包絡和安全釋放邊界

真空保持是一個經過測試的操作包絡，而非泵的規格。將人員和損壞敏感裝置保持在可信的投放區之外，並遵循相應的機器風險評估。
