로봇 감속기는 모터의 빠른 회전을 관절에 필요한 느린 속도와 큰 토크로 바꾸는 장치입니다. 하모닉 감속기는 작고 가벼운 관절에서 높은 감속비와 작은 백래시가 필요할 때, RV 계열 감속기는 큰 하중과 높은 강성이 필요한 중대형 축에서, 유성 감속기는 효율과 구성 유연성, 비용을 함께 맞춰야 할 때 주로 검토합니다. 어느 한 방식이 모든 관절에서 가장 좋은 것은 아닙니다.
선택을 가르는 기준은 감속비 하나가 아닙니다. 관절이 계속 버텨야 하는 토크, 순간 충격, 비틀림 강성, 역구동성, 무게와 외경, 출력 베어링의 하중 능력, 윤활과 교체 주기를 함께 봐야 합니다. 같은 100:1 감속기라도 로봇이 느끼는 움직임과 수명은 크게 달라질 수 있습니다.
앞선 로봇 액추에이터 구조 글이 모터·감속기·엔코더가 하나의 관절 안에서 연결되는 방식을 설명했다면, 이 글은 감속기 세 종류의 차이에 집중합니다. 제품별 최고 수치를 줄 세우기보다 구조가 왜 다른 성질을 만드는지, 어떤 관절에서 그 차이가 문제가 되는지를 살펴봅니다.
감속기가 바꾸는 것은 속도만이 아니다
감속비가 100:1이면 입력축이 100회전할 때 출력축은 대략 1회전합니다. 손실이 없다고 가정하면 출력 토크는 그만큼 커지지만 실제 감속기에서는 치면 마찰, 베어링과 윤활 저항 때문에 일부가 열로 바뀝니다. 출력 속도와 토크만 계산하면 충분해 보이지만 로봇 관절에서는 감속기가 제어 감각까지 바꿉니다.
출력축에서 들어온 충격은 감속기를 거쳐 모터로 전달되고, 모터의 회전자 관성은 감속비의 제곱에 비례해 출력 쪽에서 크게 느껴질 수 있습니다. 기어의 탄성과 백래시는 목표 각도와 실제 관절 각도 사이에 오차를 만듭니다. 마찰이 크면 사람이 로봇 팔을 밀었을 때 잘 움직이지 않고, 힘 센서가 없는 관절은 작은 접촉을 전류만으로 구분하기 어려워집니다.
그래서 감속기는 단순한 토크 증폭 부품이 아닙니다. 관절의 정밀도, 충격 대응, 힘 제어, 발열과 소음, 유지보수 방식에 모두 관여합니다. 휴머노이드 로봇 액추에이터 산업 구조에서 감속기 공급망을 별도 층으로 본 이유도 이 부품이 관절의 기계적 성격을 크게 결정하기 때문입니다.
하모닉·RV·유성이라는 이름부터 구분해야 한다
현장에서는 ‘하모닉 감속기’와 ‘RV 감속기’를 구조 이름처럼 넓게 쓰지만 두 말은 상표에서 출발했습니다. Harmonic Drive는 스트레인 웨이브 기어링을 상용화한 브랜드이고, RV는 Nabtesco의 정밀 감속기 상표입니다. 여러 회사가 비슷한 원리의 제품을 만들기 때문에 기술적으로는 스트레인 웨이브 방식, 편심·사이클로이드 방식, 유성 기어 방식을 구분하는 편이 정확합니다.
이 글에서는 검색자가 익숙한 표현을 위해 ‘하모닉’과 ‘RV 계열’을 쓰되, 특정 브랜드의 모든 제품이 같은 성능을 낸다는 뜻으로 사용하지 않습니다. 치형, 베어링 통합 여부, 윤활, 조립 공차와 하우징 강성에 따라 같은 원리의 감속기도 수치가 달라집니다.
| 구분 | 힘을 전달하는 방식 | 구조가 만드는 장점 | 설계에서 확인할 점 | 자주 검토되는 위치 |
|---|---|---|---|---|
| 하모닉·스트레인 웨이브 | 얇은 플렉스스플라인을 타원형으로 변형해 치수 차이만큼 감속 | 한 단계 고감속, 작은 백래시, 낮은 무게와 얇은 형상 | 플렉스스플라인 피로, 충격 토크, 조립 정렬, 윤활 | 팔꿈치, 손목, 소형·중형 정밀 관절 |
| RV 계열·편심 사이클로이드 | 편심 회전하는 사이클로이드 기어와 핀이 다수 접촉 | 높은 강성, 큰 하중과 충격 대응, 작은 백래시 | 크기와 무게, 입력단 구조, 회전 진동, 베어링 통합 범위 | 산업용 로봇의 베이스·어깨, 큰 고관절 |
| 유성 감속기 | 태양기어 주위를 여러 유성기어가 돌며 링기어와 맞물림 | 높은 효율, 동축 구조, 넓은 제품 선택과 단계 구성 | 단수에 따른 길이·효율·백래시, 하중 분배, 소음 | 이동축, 바퀴, 소형 구동부, 중간 감속단 |
표는 제품을 고르는 결론이 아니라 구조 차이를 읽는 출발점입니다. 예를 들어 작은 백래시가 필요해도 관절이 반복 충격을 크게 받는다면 충격 허용 토크와 수명을 먼저 확인해야 합니다. 반대로 강성이 높은 감속기가 필요 이상으로 무거우면 팔 끝단의 관성과 상위 관절 부하가 커질 수 있습니다.
하모닉 감속기는 얇은 기어를 탄성 변형시킨다
스트레인 웨이브 감속기의 기본 구성은 세 부분입니다. 모터가 돌리는 타원형 웨이브 제너레이터, 외부 치가 있는 얇은 컵 모양의 플렉스스플라인, 내부 치가 있는 단단한 서큘러스플라인입니다. 플렉스스플라인은 타원의 긴 축 양쪽에서만 바깥 기어와 깊게 맞물립니다.
Harmonic Drive의 작동 원리에 따르면 서큘러스플라인은 플렉스스플라인보다 이가 두 개 많습니다. 웨이브 제너레이터가 한 바퀴 돌면 맞물림 위치가 이동하고, 플렉스스플라인은 두 이 차이만큼 반대 방향으로 천천히 회전합니다. 한 단계에서 높은 감속비를 만들 수 있는 이유입니다.

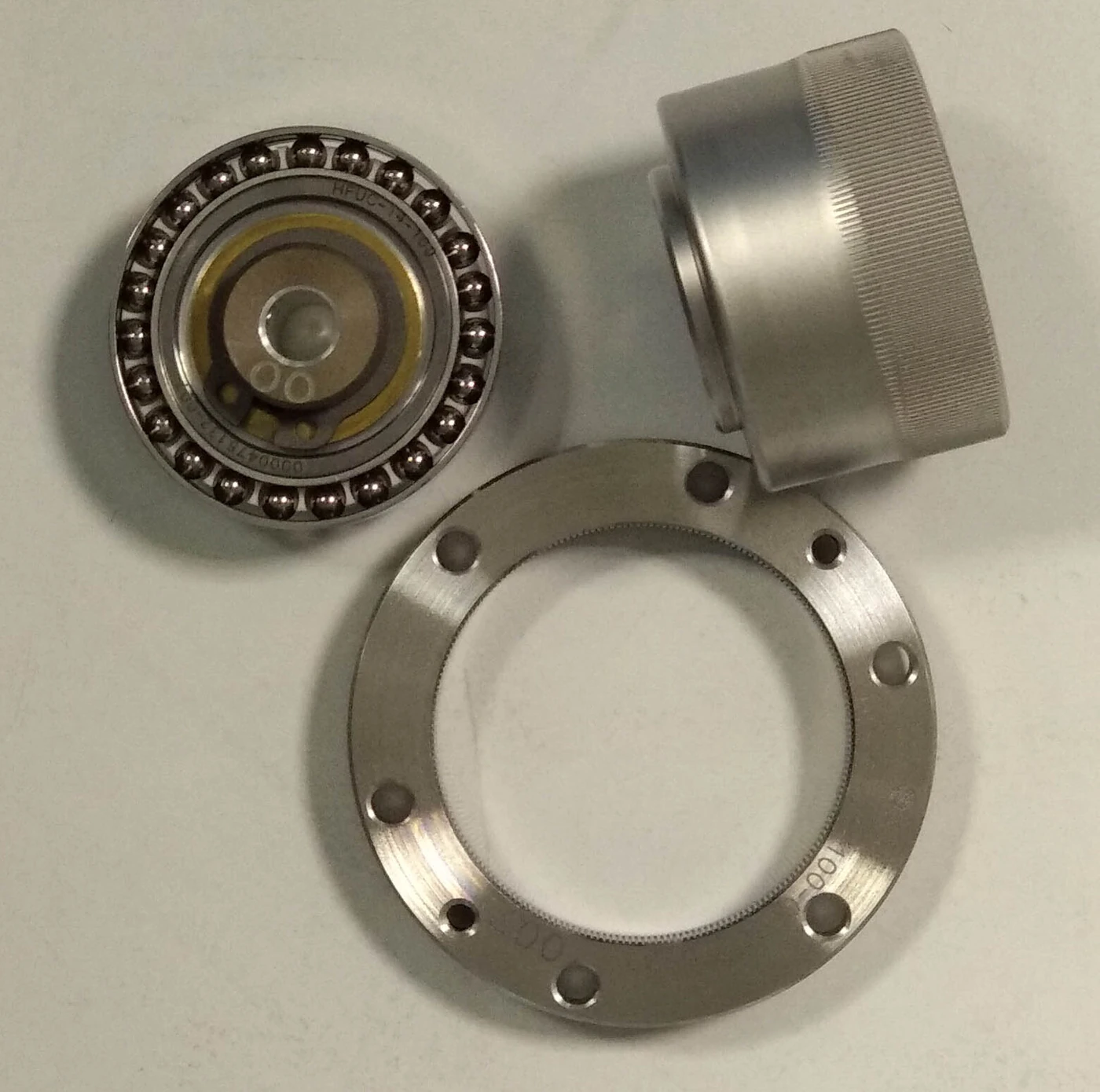

사진의 왼쪽 위는 타원형 웨이브 제너레이터 베어링, 오른쪽 위는 얇은 컵 형상의 플렉스스플라인, 아래는 단단한 링 형상의 서큘러스플라인입니다. 완성품 외형만 보면 보이지 않던 탄성 부품과 고정 기어의 관계가 드러납니다. 사진은 구조를 설명하기 위한 실물 예시이며 특정 모델의 허용 토크나 수명을 대표하지 않습니다.
하모닉 감속기는 작고 정밀하지만 충격과 조립 조건을 탄다
스트레인 웨이브 방식의 강점은 높은 감속비를 한 단계에 담는 것입니다. 여러 단계의 일반 기어를 이어 붙이지 않아도 얇고 가벼운 패키지를 만들기 쉽고, 치가 여러 곳에서 동시에 맞물려 작은 백래시와 높은 반복 정밀도를 노릴 수 있습니다. 팔꿈치나 손목처럼 외경과 무게가 제한된 관절에서 자주 검토되는 배경입니다.
그 대신 플렉스스플라인은 회전할 때마다 반복해서 탄성 변형됩니다. 순간 허용 토크가 충분하더라도 반복 충격, 비정상 조립, 윤활 부족과 온도는 수명에 영향을 줍니다. 모터축과 감속기 중심이 어긋나거나 하우징이 변형되면 얇은 부품에 의도하지 않은 하중이 걸릴 수 있습니다. 카탈로그의 정격 토크만 보고 관절에 바로 넣기 어려운 이유입니다.
‘제로 백래시’라는 표현도 관절 전체의 오차가 0이라는 뜻은 아닙니다. 감속기 자체의 치면 유격이 매우 작아도 비틀림 탄성, 크로스 롤러 베어링과 하우징 변형, 출력 플랜지 조립 오차는 남습니다. 모터축 엔코더만 사용할 경우 이 변형이 출력 각도에 포함되므로 정밀한 축에서는 출력축 엔코더를 함께 검토합니다.
RV 계열은 편심 운동과 많은 접촉점으로 하중을 나눈다
RV 계열 정밀 감속기는 보통 두 단계로 작동합니다. 입력 기어와 스퍼 기어에서 먼저 속도를 낮추고, 스퍼 기어와 연결된 크랭크축이 사이클로이드 형상의 RV 기어를 편심 회전시킵니다. 케이스 안쪽에는 핀이 일정한 간격으로 배치되고, RV 기어는 여러 핀과 동시에 접촉하면서 천천히 회전합니다.
Nabtesco의 공식 작동 원리는 RV 기어를 두 장 배치해 힘의 균형을 맞추고, 많은 치와 핀이 동시에 접촉하는 구조를 보여줍니다. 이 접촉 방식과 내장 메인 베어링은 큰 하중, 높은 비틀림 강성과 충격 대응이 필요한 산업용 로봇 축에 유리합니다.
RV-E 제품 자료에는 해당 시리즈의 백래시와 로스트 모션이 각각 1 arc.min 미만이라고 적혀 있습니다. 이 수치는 RV 방식 전체의 고정값이 아니라 특정 시리즈의 조건입니다. 실제 로봇에서는 감속기 앞뒤의 기어, 조립 플랜지와 링크 강성까지 더해 최종 위치 오차가 결정됩니다.
RV 계열은 큰 축에 강하지만 무게와 배치 비용이 따른다
여러 접촉점으로 하중을 나누고 출력 베어링을 통합한 RV 계열은 로봇 베이스, 어깨와 대형 고관절처럼 굽힘 모멘트가 큰 축에 잘 맞습니다. 무거운 물체를 들고 방향을 바꿀 때 감속기가 비틀리면 끝단 오차가 커지는데, 높은 강성은 이 변형을 줄이는 데 도움이 됩니다.
반면 같은 출력 토크를 목표로 할 때 스트레인 웨이브 방식보다 크고 무거운 구성이 될 수 있습니다. 편심 운동과 입력단 기어가 더해져 부품 수와 조립 조건도 늘어납니다. 작은 손목이나 손가락처럼 몇백 그램의 차이가 상위 관절 부하로 이어지는 위치에서는 장점보다 무게가 먼저 문제가 될 수 있습니다.
사이클로이드라는 이름만 보고 모든 제품을 RV와 같다고 보면 안 됩니다. Sumitomo Fine Cyclo 공식 카탈로그도 사이클로이드 디스크와 링기어 핀, 일정 속도 출력 기구를 설명하지만 제품군마다 감속 단계, 출력 구조와 베어링 구성이 다릅니다. 비교할 때는 원리보다 완성 제품의 허용 하중과 시험 조건을 봐야 합니다.
유성 감속기는 여러 기어가 토크를 나눠 가진다
유성 감속기는 중앙의 태양기어, 그 주위를 도는 여러 유성기어, 바깥쪽 링기어와 유성기어를 지지하는 캐리어로 이루어집니다. 모터가 태양기어를 돌리고 링기어를 고정하면 유성기어가 자전과 공전을 하면서 캐리어를 느리게 회전시킵니다. 여러 유성기어가 하중을 나눠 받기 때문에 작은 외경에 비교적 큰 토크를 담을 수 있습니다.
Harmonic Drive의 유성 기어 원리 설명은 한 단계 감속비를 최대 약 10:1로 제시하고, 그보다 높은 감속비에는 다음 단계의 캐리어가 다음 태양기어를 구동하는 다단 구조를 사용한다고 설명합니다. 실제 한 단계 범위는 치수와 설계에 따라 달라지지만, 고감속을 위해 단수를 늘린다는 점이 스트레인 웨이브 방식과 다른 부분입니다.
단수가 늘어나면 감속비 선택은 넓어지지만 길이, 기어 맞물림 수와 손실도 함께 늘어납니다. 예를 들어 maxon GP 52 C 공식 사양표에서는 한 단계와 네 단계 제품의 최대 효율, 길이와 평균 무부하 백래시가 서로 다릅니다. 이 수치를 모든 유성 감속기에 적용할 수는 없지만, 같은 제품군에서도 단수에 따라 성질이 달라진다는 점은 분명합니다.
유성 감속기는 효율과 선택 폭이 좋지만 단수가 늘면 대가가 생긴다
유성 감속기는 모터와 동축으로 배치하기 쉽고, 다양한 감속비와 크기, 가격대의 제품을 찾을 수 있습니다. 높은 입력 속도를 받는 소형 구동부, 바퀴와 이동축, 한 번 더 속도를 낮추는 전단 감속기에 잘 맞습니다. 기어 재질과 치형, 베어링을 바꿔 효율·소음·수명을 폭넓게 조정할 수 있는 것도 장점입니다.
다만 여러 단계에서 생기는 작은 백래시와 탄성이 누적될 수 있습니다. 유성기어 사이의 하중 분배가 고르지 않으면 특정 기어와 베어링이 먼저 마모되고, 조립 정렬과 캐리어 강성이 실제 수명에 영향을 줍니다. 높은 감속비가 필요하다는 이유만으로 단수를 계속 늘리면 효율과 길이, 무게가 관절 요구와 맞지 않을 수 있습니다.
같은 감속비라도 관절의 움직임은 달라진다
100:1이라는 숫자는 입력과 출력의 평균 속도 관계만 알려 줍니다. 방향을 바꿀 때 얼마나 늦게 힘이 걸리는지, 외력에 몇 도나 비틀리는지, 사람이 관절을 밀었을 때 되돌아가는지, 반복 충격 뒤 오차가 얼마나 늘어나는지는 다른 항목입니다.
감속비가 높아질수록 모터는 작은 토크로 관절을 버틸 수 있지만 출력에서 본 모터 관성, 마찰과 감속기 탄성의 영향은 커질 수 있습니다. 힘 제어가 중요한 다리 관절에서는 낮은 감속비와 큰 모터를 조합하는 QDD가 검토되기도 합니다. 정밀한 자세 유지가 중요한 팔에서는 높은 감속비와 출력축 센서를 조합할 수 있습니다.
따라서 감속기 이름만으로 로봇의 성능을 예측하기 어렵습니다. 같은 스트레인 웨이브 감속기를 써도 모터 크기, 출력 베어링, 엔코더 위치와 제어 게인에 따라 관절 응답이 달라집니다. 로봇 센서 종류와 역할에서 다룬 것처럼 출력축의 실제 상태를 어디서 읽는지도 결과에 포함됩니다.
사양표에서는 여섯 항목을 한 묶음으로 본다
감속기 비교표에서 정격 토크와 백래시만 골라 보면 실제 작업 조건을 놓치기 쉽습니다. 관절이 반복할 동작을 먼저 만들고, 그 동작에서 나온 토크·속도·온도·외력을 다음 항목과 연결해야 합니다.
| 항목 | 무엇을 뜻하나 | 놓치기 쉬운 조건 | 관절에서 생기는 문제 |
|---|---|---|---|
| 정격·연속 토크 | 열과 수명을 고려해 계속 전달 가능한 토크 | 주변 온도, 회전 속도, 설치 방향, 냉각 | 오래 들고 있을 때 과열과 디레이팅 |
| 가속·비상정지 토크 | 짧은 시간 허용되는 높은 토크 | 허용 시간, 반복 횟수, 충격 계수 | 착지나 충돌 뒤 치면·베어링 손상 |
| 비틀림 강성 | 토크를 받을 때 출력축이 덜 비틀리는 정도 | 측정 토크 구간과 히스테리시스 | 끝단 흔들림, 제어 지연, 공진 |
| 백래시·로스트 모션 | 방향 전환 때 나타나는 유격과 비선형 오차 | 두 용어의 시험 방법 차이 | 왕복 위치 오차와 작은 힘 제어 불안정 |
| 효율·역구동 토크 | 동력 손실과 출력에서 입력을 되돌리는 데 필요한 힘 | 속도, 온도, 윤활과 방향 | 발열, 배터리 소모, 접촉 감도 저하 |
| 출력 하중·수명 | 반경·축·모멘트 하중과 반복 운전 수명 | 별도 출력 베어링 필요 여부, 듀티 사이클 | 유격 증가, 소음, 정렬 손상 |
백래시와 로스트 모션은 같은 숫자로 다루지 않는 편이 좋습니다. 백래시는 치면 사이의 기계적 유격을 가리키고, 로스트 모션은 작은 토크 영역에서 마찰과 탄성까지 포함한 방향 전환 오차로 측정되는 경우가 많습니다. 제조사마다 정의와 시험 토크가 다르므로 단위가 같아도 시험 방법을 확인해야 합니다.
관절 위치에 따라 우선순위가 달라진다
휴머노이드의 고관절과 무릎은 체중을 지지하면서 걷기 충격을 받습니다. 정격 토크와 피크 토크뿐 아니라 충격 수명, 열, 역구동성과 무게를 함께 봐야 합니다. 큰 RV 계열을 넣으면 강성은 좋아질 수 있지만 다리 자체가 무거워지고, 높은 감속비는 빠른 힘 제어와 외력 대응에 불리할 수 있습니다.
어깨와 팔꿈치는 정밀도와 무게 사이의 균형이 중요합니다. 팔 끝으로 갈수록 1kg의 추가 질량이 상위 관절에 더 큰 모멘트를 만듭니다. 소형 스트레인 웨이브 감속기가 유리할 수 있지만 반복 충돌이 예상되면 보호 제어와 충격 허용 조건을 함께 검토해야 합니다.
손목과 손가락은 공간과 관성이 더 제한적입니다. 손가락마다 감속기를 넣지 않고 전완의 모터 힘을 텐던으로 전달하기도 합니다. 이 경우 감속기 백래시 대신 케이블 마찰과 늘어남, 장력 유지가 새 문제가 됩니다. 휴머노이드 로봇 손이 어려운 이유는 감속기 소형화만으로 해결되지 않습니다.
바퀴와 AMR 구동축은 연속 효율, 소음, 방진·방수와 정비성이 중요합니다. 유성 감속기나 사이클로이드 구동부가 널리 검토되지만 바퀴 지름, 경사로, 적재 무게와 회생제동 조건에 따라 선택이 달라집니다. 로봇 팔에 적합한 감속기가 이동 로봇에도 자동으로 맞는 것은 아닙니다.
감속기 선택은 작업 주기에서 시작한다
- 관절의 실제 동작을 시간축으로 만듭니다. 정지, 가속, 일정 속도, 감속과 대기 구간별 토크와 속도를 계산합니다.
- 최악의 외력을 더합니다. 착지, 비상정지, 물체 충돌과 사람이 밀었을 때의 순간 하중을 포함합니다.
- 연속 열과 피크 하중을 나눕니다. 짧은 최대 토크를 연속 토크처럼 사용하지 않습니다.
- 강성과 위치 오차를 끝단 기준으로 환산합니다. 관절의 작은 비틀림이 손끝이나 발끝에서 몇 mm가 되는지 봅니다.
- 베어링과 하우징을 포함해 비교합니다. 감속기 단품 무게가 아니라 실제 관절 모듈 무게와 외경을 비교합니다.
- 수명 계산 뒤 실물 동작으로 검증합니다. 대표 작업을 반복하며 온도, 전류, 진동, 소음과 방향 전환 오차를 기록합니다.
제조사가 제공하는 수명 계산 도구가 있더라도 입력 조건이 현실과 다르면 결과도 달라집니다. Nabtesco의 제품 선택 페이지도 사용 조건에 따라 수명을 계산하도록 구성되어 있습니다. 평균 토크 하나보다 각 구간의 토크와 회전 속도, 운전 시간을 넣는 방식이 실제 로봇 동작에 가깝습니다.
소음과 위치 오차는 고장 전에도 변한다
감속기는 완전히 파손되기 전에 작은 변화를 보일 수 있습니다. 같은 동작에서 모터 전류가 늘고, 특정 속도에서 진동이나 소음이 커지거나, 방향을 바꿀 때 출력축이 늦게 따라올 수 있습니다. 온도가 예전보다 빨리 오르는 것도 윤활과 베어링 상태를 확인할 신호입니다.
진단하려면 명령 위치, 모터축 위치, 출력축 위치, 전류, 토크와 온도를 같은 시간축에 놓아야 합니다. 모터축은 정확히 움직이는데 출력축 오차가 늘면 감속기와 출력 구조를 의심할 수 있고, 전류와 온도가 함께 오르면 마찰이나 정렬 변화를 살펴볼 수 있습니다. 다만 소음 하나만으로 특정 부품 고장을 단정해서는 안 됩니다.
시뮬레이션에서도 감속기 탄성, 마찰과 백래시를 지나치게 단순화하면 실제 로봇의 접촉 반응이 달라집니다. Sim2Real이 현실에서 실패하는 이유와 도메인 랜덤화를 적용할 때 센서 오차뿐 아니라 관절 전달계의 편차도 포함해야 합니다.
세 종류를 고르는 기준은 관절이 해야 할 일이다
하모닉 감속기는 한 단계 고감속과 작은 백래시, 낮은 무게가 필요한 정밀 관절에 잘 맞습니다. RV 계열은 큰 모멘트와 충격을 받는 중대형 축에서 높은 강성과 하중 능력이 강점입니다. 유성 감속기는 효율과 가격, 감속비 조합과 공급 선택 폭이 중요한 구동부에 유리합니다.
하지만 구조 이름만으로 선택을 끝내면 안 됩니다. 같은 방식 안에서도 출력 베어링 통합 여부, 치형, 윤활, 감속비와 크기에 따라 성능이 달라집니다. 로봇이 해야 할 동작을 먼저 정하고, 연속 토크·충격·강성·역구동·열·수명 순서로 사양을 좁혀야 합니다. 그 다음에야 감속기 종류가 답이 됩니다.
로봇 감속기에서 자주 묻는 질문
하모닉 감속기와 스트레인 웨이브 감속기는 같은 말인가요?
원리를 말할 때는 스트레인 웨이브 감속기가 일반 명칭에 가깝습니다. Harmonic Drive는 이 원리를 상용화한 브랜드 이름입니다. 현장에서는 하모닉 감속기를 넓은 뜻으로 쓰지만 제품을 비교할 때는 제조사와 시리즈를 구분해야 합니다.
RV 감속기는 사이클로이드 감속기와 같은가요?
RV 감속기는 편심 사이클로이드 원리를 사용하는 정밀 감속기 계열이지만 모든 사이클로이드 감속기가 RV와 같은 구조나 성능을 갖는 것은 아닙니다. 입력단, 디스크 수, 출력 핀과 베어링 통합 방식이 다를 수 있습니다.
백래시가 0이면 로봇 관절 오차도 0인가요?
아닙니다. 치면 유격이 매우 작아도 감속기의 비틀림 탄성, 베어링과 하우징 변형, 엔코더 위치와 조립 오차가 남습니다. 관절 정확도는 감속기 단품 수치가 아니라 전체 출력 구조와 제어를 포함해 측정해야 합니다.
휴머노이드 다리에는 어떤 감속기가 가장 좋은가요?
하나로 정해지지 않습니다. 로봇 무게, 걷기 속도, 착지 충격, 목표 역구동성, 냉각과 관절 외경에 따라 스트레인 웨이브, RV 계열, 유성 또는 낮은 감속비의 다른 전달 구조를 선택할 수 있습니다. 다리 전체의 동작 주기와 충격 시험이 필요합니다.
감속비가 높을수록 더 좋은가요?
높은 감속비는 작은 모터 토크를 크게 증폭하지만 출력 속도를 낮추고, 모터 관성과 마찰의 영향을 키울 수 있습니다. 힘 제어와 충격 대응이 중요한 관절에서는 지나친 감속비가 불리할 수 있습니다. 필요한 토크·속도와 열 조건을 함께 맞춰야 합니다.
