人形状态估计重建了行走控制无法直接测量的浮动基座姿态、速度、 IMU偏置和接触状态。关节编码器内部描述了该机制，但它们不会在没有外部或接触约束的情况下将骨盆或脚置于世界中。
IMU提供高速角速度和比力，但积分会积累偏置和噪声。脚运动学可以在接触点固定时修正漂移。当脚滑动、摇晃或被错误归类为支撑时，这种更新也会变得有害。
使用该指南与 IMU偏差和校准指南 及 坐标框指南一起使用。评估估计器一致性及其对平衡控制的影响，而非仅仅位姿误差。
定义状态和每个输出合同
典型状态包括基准方向、位置、速度、陀螺仪偏置、加速度计偏置以及一个或多个接触点位置。一些系统还会估计重力方向、脚踏方向、传感器比例或地形参数。状态选择决定了可观测的内容以及可纠正的误差。
发布时间戳、帧、协方差、接触置信度和数值状态的效度。一个控制器接收到一个没有数据老化或不确定性的新鲜姿态，无法区分良好的估计值与延迟或退化的操作。

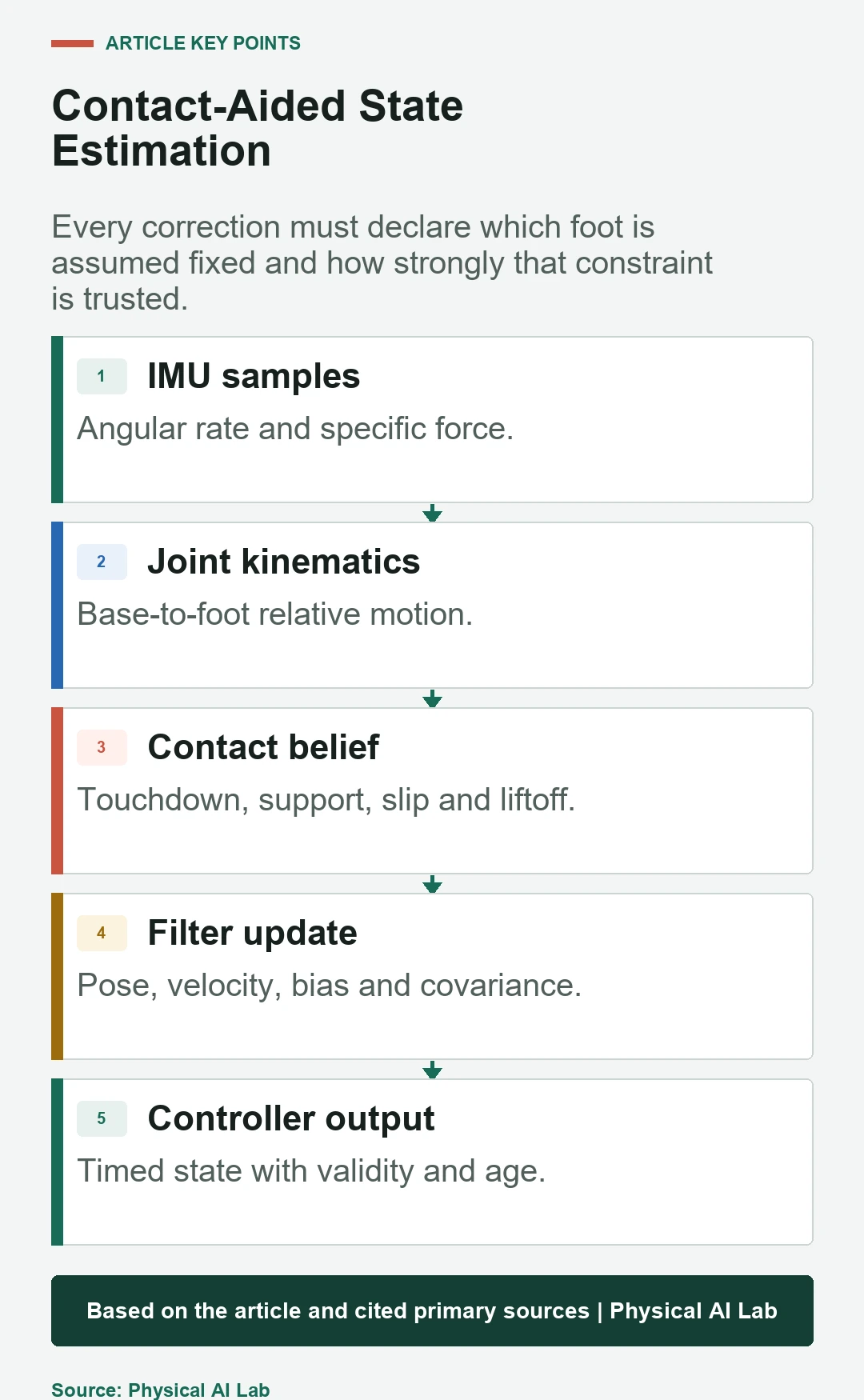

用IMU模型传播该州
陀螺仪传播方向，加速度计的比力旋转并结合重力以传播速度和位置。偏差、比例、轴对准、温度和振动直接进入预测。通过积分，持续的小误差逐渐增加。
使用校准单元和有文档的IMU到基底转换。在采集时间应用测量值，保持协方差增长，避免假装高更新率能消除低频偏置。
| 输入或状态 | 提供 | 主导风险 | 验证证据 |
|---|---|---|---|
| 陀螺仪 | 角速率传播 | 偏置与振动 | 静电和运动残差 |
| 加速度计 | 比重传播 | 重力与比例误差 | 方向扫掠 |
| 联合编码器 | 基底到脚的运动学 | 零点与顺应误差 | 运动学闭合 |
| 脚部接触 | 世界约束 | 滑动支撑或假支撑 | 力和运动证据 |
| 外部姿势 | 全局修正 | 延迟与帧偏置 | 定时残差 |
用关节运动学连接底座和脚部
编码器测量和机器人模型提供了浮动基座与每英尺之间的变换和速度。如果一个脚固定在世界中，这种相对运动会限制基底速度和姿态。模型误差和结构顺应性限制了这种修正的准确性。
验证接头零点、连杆尺寸、轴向和承载时的脚架。在模拟中闭合的运动学链条，在单一支撑时鞋底压缩或结构弯曲时可能会移动。
把接触当作概率，而不是完美的开关
触地和离地都需要时间，部分接触可以移动有效支撑点。将计划中的步态阶段与力、运动学和足部运动证据结合起来。滞后和滞留可以防止临近阈值的快速切换。
将每次接触的置信度和协方差分别关联起来。不要仅仅因为两个力读数超过标称数值，就让两只脚在过渡中完全固定。

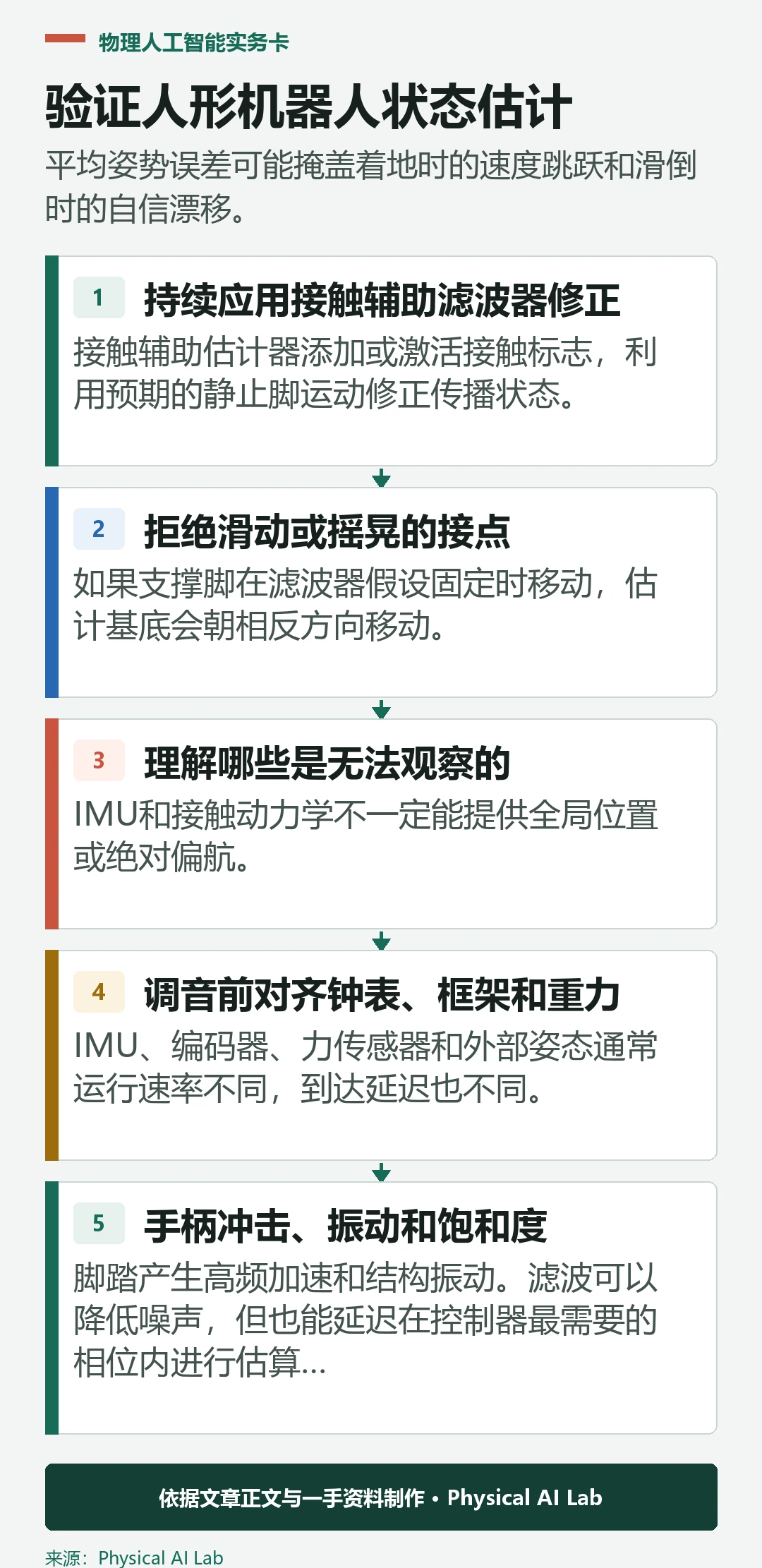

持续应用接触辅助滤波器修正
接触辅助估计器添加或激活接触标志，利用预期的静止脚运动修正传播状态。接触 辅助不变EKF论文 发展了该表述，并分析了腿部机器人的可观测性。
实现仍需明确的噪声、接触的创建与移除、时间戳处理和帧定义。比较滤波器一致性和均值误差；估计器在数值上可以平滑但过于自信。
拒绝滑动或摇晃的接点
如果支撑脚在滤波器假设固定时移动，估计基底会朝相反方向移动。这会破坏质心速度，滑移前的下一个立足点在视觉上变得明显。
监控接触创新、切向力、足速度、鞋底压力分布及外部运动（如有）。当证据超出合格的静止接触包层时，膨胀接触协方差或解除约束。
理解哪些是无法观察的
IMU和接触动力学不一定能提供全局位置或绝对偏航。反复接触可以限制相对运动，而无需形成外部世界参考。估计器应允许不确定性向不可观测方向增长，而非隐藏漂移。
当任务需要全局参考时，添加视觉、激光雷达、 GNSS或固定标记。定义延迟或间歇的全局测量如何进入滤波器，而不产生不连续而不影响控制。
调音前对齐钟表、框架和重力
IMU、编码器、力传感器和外部姿态通常运行速率不同，到达延迟也不同。撞击附近几毫秒的偏移可能看起来像模型故障。通过采集时间处理测量，保持有界缓冲或状态回带行为。
命名IMU、底座、骨盆和脚部框架，并带有变形方向和惯手性。只在可防御运动条件下估算重力，并测试启动方向，而不是假设机器人总是直立启动。
处理冲击、振动与饱和
脚踏产生高频加速和结构振动。滤波可以降低噪声，但也能延迟在控制器最需要的相位内进行估算。传感器距离和安装共振与名义噪声密度同等重要。
记录原始和过滤数据、饱和标志和滤波延迟。测试正常行走、硬着地、脚跟或脚尖接触以及保护性止挡。 腿状状态估计 研究展示了学习到的接触估计，但学习到的信心仍需非分布和故障验证。
让外部修正有界限且可解释
视觉或激光雷达可以停止位置和偏航漂移，但延迟的回环检测合或地图不匹配可能导致较大的状态跳跃。门残差考虑测量年龄，定义控制器是接收重置、平滑修正还是单独的全局帧。
测试暂时丢失、重新定位和可能的假匹配。全局传感器应提升可观测性，同时不成为单一无监控的不连续运动源。
评估转变及下游控制
按立柱、单支撑、双支撑、触地、起飞、转向、扰动和滑移等指标进行细分。报告方向、位置和速度误差、偏差收敛、创新、协方差一致性及恢复时间。
将估计值连接到类 人生物平衡控制器，并记录命令后果。如果基准速度误差改变捕获步骤，可能比更大的全局位置误差更具破坏性。
| 测试条件 | 估计量度量 | 控制度量 | 失效注入 |
|---|---|---|---|
| 诉讼资格 | 偏置与漂移 | 姿势运动 | 热起步 |
| 徒步 | 速度和姿态误差 | 脚部放置误差 | 时序偏移 |
| 过渡 | 创新与飞跃 | 转矩或CoM瞬态 | 接触延迟 |
| 滑移 | 检测与一致性 | 恢复延迟 | 低摩擦 |
| 传感器故障 | 协方差与效度 | 安全模式进入 | 冻结还是退出 |
带有估算器接受检查表的释放
记录状态定义、帧、时间戳策略、 IMU校准、接触模型、噪声、可观测性、外部校正及退化行为。与每个基准测试存储原始同步数据和软件配置。
通过以下清单进行验证。
评估“基于IMU与接触的人形机器人状态估计”时，还应保存模型版本、机器人配置、标定文件、测试日期和全部试验记录。把成功、失败、恢复与人工介入放在同一份数据中，才能区分模型能力、系统接口和现场流程造成的差异。
成本评估除了设备与算力，还要记录数据采集、工程调试、安全措施、维护、停机和人员培训。只有把这些持续投入与单位成功任务的价值比较，才能判断方案是否适合扩大。
上线后仍要持续检查分布变化、传感器漂移、机械磨损和人工接管原因。监测结果应能触发降级、停止与重新验证流程，并为下一轮数据采集和模型更新留下可追溯记录。
最终结论应明确写出已知限制、尚未验证的场景和下一项可证伪的实验，使后续团队能够沿着证据继续推进。
实际项目还应指定数据、模型、控制器和安全流程的负责人，并预先定义回滚条件。责任边界、审批记录与变更日志越清楚，故障发生后越容易停止扩散、定位原因并安全恢复。
把任务拆成感知、决策、动作执行和结果确认，可以更准确地定位瓶颈。每一阶段都应有独立指标与失败示例，避免用端到端成功率掩盖偶发但严重的风险。
引用的产品规格、论文结果和监管要求需要记录发布日期与适用版本。资料更新后应重新核对关键结论；无法从一手来源确认的内容，应明确标注为待验证信息。
小规模试点的价值在于提前暴露接口、人员协作和异常处理问题。试点结束后应依据预设门槛决定扩大、修改或停止，而不是因为已经投入资源就默认继续。
- 在负载下校准IMU和运动学帧。
- 发布协方差、效度和数据年龄。
- 明确模拟接触转变和滑移。
- 保持不可观察方向的不确定性。
- 检估算误差与平衡控制结果合一。
常见问题
仅靠关节编码器能估算出人形基础姿势吗？
仅相对于正确建模的固定接触；它们不独立提供全局浮动基座姿态。
为什么IMU集成会漂移？
当角速率和加速度积分时，偏置、噪声、重力误差以及比例或对准误差会累积。
脚部力阈值能证明静止接触吗？
不。它表示载荷，但脚可能会摇晃或滑动；将力与运动学、压力和运动证据结合起来。
行走时协方差应该保持很小吗？
只有当测量使状态可观察且一致时；当约束消失或变得不可靠时，不确定性应当增加。
最重要的验证间隔是什么？
着陆、起飞和滑行，因为接触假设变化和估计误差会立即影响控制。
可信接触与可观测状态边界
接触修正只有在其静止脚假设保持可信时才安全。在自信漂移成为控制命令之前，先移除或削弱约束。
