휴머노이드의 모든 흔들림을 회복할 수 있는 것은 아닙니다. 낙상이 불가피해진 시점을 너무 늦게 판단하면 보호 동작을 만들 시간이 사라지고, 너무 일찍 판단하면 정상 회복 기회를 버립니다. 이 글은 회복 가능성 판정, 충격 부위 선택, 에너지 분산, 보호 동작 검증을 하나의 낙상 관리 흐름으로 정리합니다.
아래에서는 용어의 차이를 실제 시스템 경계, 실패 조건과 검증 순서로 나눠 살펴봅니다.
낙상 감지는 기울기 임계값이 아니라 회복 가능성이 사라지는 시점을 찾는 일이다
몸통이 크게 기울어도 발을 한 번 내딛어 회복할 수 있고, 반대로 기울기는 작아도 발이 걸리거나 미끄러지면 남은 시간이 매우 짧습니다. 자세와 각속도, 지지 상태, 가능한 발 위치, 관절 여유를 함께 보고 정상 제어가 운동량을 되돌릴 수 있는지를 판단해야 합니다.
휴머노이드 균형 제어는 넘어짐을 피하는 정상 계층입니다. 이번 글의 경계는 그 계층이 더 이상 성공할 수 없다고 판단한 뒤, 손상과 주변 위험을 줄이는 보호 계층으로 전환하는 순간입니다.
회복 가능·불확실·불가피의 세 상태가 정상 제어와 보호 제어 사이를 잇는다
회복 가능 상태에서는 스텝과 전신 제어를 유지합니다. 불확실 상태에서는 속도를 낮추고 팔을 보호 위치로 준비하며, 불가피 상태에서만 낙상 보호 정책이 제어권을 가져갑니다. 이 중간 상태가 없으면 작은 외란에도 주저앉거나, 반대로 보호 전환이 늦어집니다.
판정 기준은 방향별로 달라야 합니다. 전방 낙상은 손·무릎·가슴, 후방은 머리와 등, 측방은 어깨·골반이 먼저 충격 경로에 놓일 수 있습니다. 같은 기울기라도 어느 부위가 바닥과 가까운지에 따라 남은 시간이 달라집니다.
| 상태 | 의미 | 제어 행동 | 전환 위험 |
|---|---|---|---|
| 회복 가능 | 스텝이나 상체로 안정 복귀 가능 | 정상 균형 제어 유지 | 너무 낙관하면 보호 시간이 사라짐 |
| 불확실 | 회복 한계 근처 | 감속·팔 준비·후보 동작 계산 | 오래 머물면 제어가 모호해짐 |
| 불가피 | 허용 접촉 없이 안정 복귀 불가 | 보호 동작이 제어권 인수 | 너무 이르면 정상 회복 기회 상실 |
| 충격 후 | 바닥 접촉과 잔류 운동 | 구동 제한·안전 정지 | 2차 충돌과 갑작스런 기립 |
예측기는 자세뿐 아니라 시간에 따른 변화와 접촉 사건을 본다
한 시점의 기울기보다 최근 수백 밀리초 동안의 몸통 각속도, 발 접촉 변화, 관절 속도, 명령과 실제 운동의 차이가 더 많은 정보를 줍니다. 발 걸림과 미끄럼처럼 낙상 원인이 다르면 같은 자세에서도 앞으로 전개될 운동이 달라집니다.
SafeFall 연구 프로젝트는 상태 시계열을 보는 낙상 예측기와 손상 완화 정책을 분리한 구조를 제시합니다. 정상 제어가 감당할 수 있는 외란에서는 개입하지 않고, 불가피하다고 판단된 시점에만 보호 정책을 깨운다는 경계가 핵심입니다.
실물 휴머노이드에서는 보호해야 할 부위와 견딜 수 있는 부위를 먼저 지도화한다

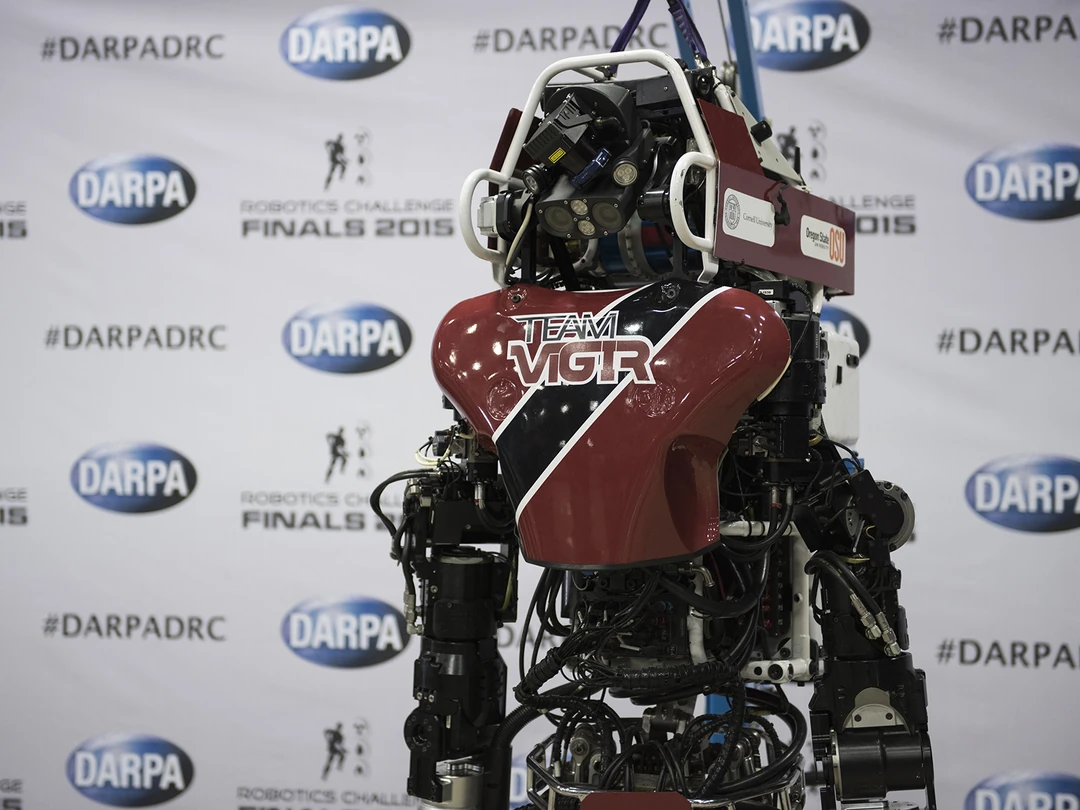

사진과 같은 전신형 로봇에는 머리 카메라, 라이다, 손가락, 관절 감속기, 배터리, 프레임처럼 충격 취약도가 다른 부품이 섞여 있습니다. 보호 동작은 사람 자세를 흉내 내는 것이 아니라, 장비별 취약도와 허용 접촉면을 반영해 충격 경로를 바꾸는 작업입니다.
손으로 바닥을 짚는 동작이 머리는 보호해도 손목과 손가락을 망가뜨릴 수 있습니다. 반대로 무릎 패드나 몸통 보호대가 충분하면 더 넓은 면으로 충격을 분산할 수 있습니다. 하드웨어 보호재와 제어 정책을 따로 평가하지 말아야 합니다.
충격은 피크 힘만이 아니라 운동량과 에너지가 여러 접촉으로 어떻게 분산됐는지 본다
낙상 직전 무릎과 엉덩이를 굽혀 질량중심을 낮추면 충돌 속도와 위치에너지를 줄일 수 있습니다. 팔, 무릎, 몸통이 순차적으로 닿으면 한 부위에 집중될 피크 하중을 시간과 공간으로 나눌 수 있습니다. 다만 접촉 순서가 틀리면 자체 충돌이나 관절 한계가 먼저 발생합니다.
Georgia Tech의 다중 접촉 낙상 계획 연구는 여러 접촉점을 이용해 초기 운동량을 소산하는 경로를 계획합니다. 고정된 한 가지 보호 자세보다 낙상 방향과 주변 환경에 맞는 접촉 순서를 고르는 이유를 보여 줍니다.
전방·후방·측방 낙상은 서로 다른 보호 자세와 금지 접촉을 필요로 한다
전방에서는 머리를 들고 팔꿈치와 무릎의 허용 범위 안에서 접촉을 분산하는 전략이 가능하지만, 팔을 완전히 펴면 충격이 어깨로 전달될 수 있습니다. 후방에서는 뒤통수와 배터리 하우징을 피하고 등을 둥글게 만드는 경로가 필요합니다.
측방 낙상은 준비 시간이 짧고 어깨와 골반 돌출부가 먼저 닿기 쉽습니다. 팔을 몸통과 바닥 사이에 끼우지 않도록 접고, 회전으로 넓은 몸통 면을 사용하는 동작을 검토합니다. 어느 방향이든 관절 토크 한계와 자체 충돌 검사가 먼저입니다.
보호 동작은 정상 제어기 위에 덧붙이는 긴급 상태기계로 설계한다
낙상 예측기가 확정 신호를 내면 정상 보행 목표를 중단하고, 보호 자세 생성기와 저수준 토크 제어에 명확히 제어권을 넘깁니다. 전환 중 두 제어기가 서로 다른 발과 팔 목표를 동시에 내면 오히려 충격이 커질 수 있습니다.
로봇 전신 제어의 과제 우선순위를 보호 모드에서 다시 구성하고, 로봇 충돌 감지를 이용해 바닥 충격과 자체 충돌을 구분합니다. 충격 후에는 자동 기립보다 먼저 구동 제한과 주변 안전 확인 상태로 들어가야 합니다.
학습형 보호 정책은 손상 비용을 보상에 넣되 시뮬레이션 숫자를 현실 성능으로 착각하지 않는다
강화학습은 수많은 방향과 속도의 낙상을 반복해 보호 동작을 찾을 수 있지만, 충돌 모델과 보호재의 물성이 현실과 다르면 정책이 잘못된 부위에 충격을 몰 수 있습니다. 머리·손·센서 접촉, 관절 토크, 피크 접촉력을 별도 비용으로 두고 현실의 제한을 반영해야 합니다.
SafeFall 원 논문은 전신형 Unitree G1에서 보호 정책을 평가한 사례를 제공합니다. 논문의 수치를 다른 기종의 보장값으로 쓰지 말고, 취약 부위 정의와 센서 지연, 보호재가 달라질 때 다시 검증해야 합니다.
오탐과 지연은 서로 반대 방향의 위험이므로 한 지표로 합치지 않는다
민감도를 높이면 정상 회복 가능한 흔들림에도 보호 모드가 켜질 수 있고, 보수적으로 늦추면 충격 전에 자세를 만들 시간이 없어집니다. 정상 보행, 회복 가능한 밀기, 불가피한 발 걸림을 섞은 데이터로 오탐과 미탐을 별도로 측정합니다.
센서 노이즈뿐 아니라 계산 지연, 통신 지연, 액추에이터 응답 지연을 합친 end-to-end 시간을 봐야 합니다. 예측기만 빠르고 팔과 무릎이 늦으면 보호 성능은 나오지 않습니다.
낙상 시험은 방향·속도·높이를 단계적으로 늘리고 주변을 비운 상태에서 시작한다
먼저 시뮬레이션과 저질량 모형에서 자체 충돌과 관절 한계를 찾고, 실물은 안전줄과 충격 흡수 바닥에서 낮은 에너지로 시작합니다. 전방·후방·측방, 정지·보행·달리기, 평면·단차 조건을 분리해 어느 경계에서 보호 동작이 무너지는지 기록합니다.
보호대가 있는 시험과 없는 시험을 섞지 않고, 보호재 두께와 상태를 매 회차 기록합니다. 반복 충격으로 패드가 눌리거나 프레임 체결이 풀리면 같은 정책도 결과가 달라집니다.
사람이 있는 공간에서는 로봇 손상 최소화보다 주변 사람과 물체 회피가 먼저다
로봇이 가장 튼튼한 방향으로 쓰러지는 동작이 사람에게는 가장 위험할 수 있습니다. 보호 정책의 허용 접촉 지도에는 바닥뿐 아니라 사람, 유리, 계단 가장자리, 설비가 포함돼야 하며 가능하면 낙상 방향을 빈 공간으로 바꿉니다.
피지컬 AI 안전 계층에서 다루듯 낙상 보호는 안전 인증이나 위험 감소 조치를 대신하지 않습니다. 접근 제한, 속도 제한, 비상 정지, 보호구역 같은 설비 수준 안전이 먼저이고 보호 동작은 남은 위험을 줄이는 보조 계층입니다.

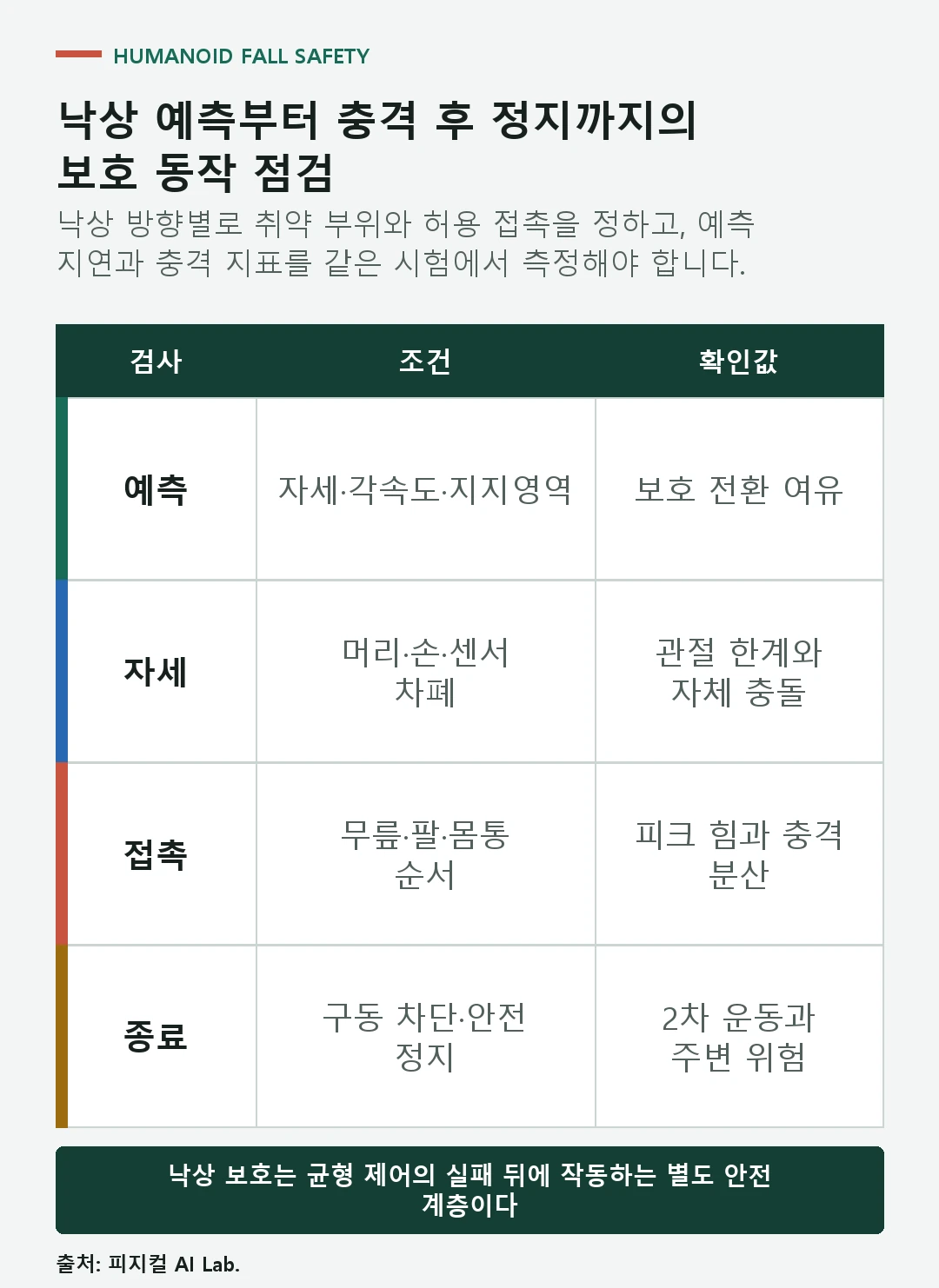

합격 기준은 취약 부위 접촉과 2차 충돌까지 포함한 손상 예산으로 정한다
피크 접촉력, 충격량, 관절 토크, 머리·손 접촉 횟수, 보호 동작 준비 시간, 낙상 후 잔류 운동을 함께 측정합니다. 외관이 멀쩡해도 감속기 백래시나 센서 영점이 변할 수 있으므로 시험 전후 기능 점검이 필요합니다.
성공률은 낙상 방향과 초기 속도별로 나눠 보고 최악 조건을 숨기지 않습니다. 정상 보행에서의 오탐률과 불가피 낙상에서의 보호 성공률을 동시에 만족해야 운영 가능한 시스템입니다.
| 검증 항목 | 측정값 | 보호 목표 | 놓치기 쉬운 실패 |
|---|---|---|---|
| 전환 | 판정 시점·제어권 인수 시간 | 충격 전 자세 형성 | 예측기는 빠르나 구동이 늦음 |
| 접촉 | 부위·순서·피크 힘·충격량 | 취약 부위 회피와 분산 | 손목·케이블의 2차 손상 |
| 관절 | 피크 토크·한계 접근·백래시 | 구동계 보호 | 외관만 확인 |
| 운영 | 오탐·안전 정지·복귀 절차 | 정상 작업 보존 | 충격 직후 자동 기립 |
휴머노이드 낙상 감지와 보호 동작에서 자주 묻는 질문
기울기 센서만으로 낙상을 감지할 수 있나요?
큰 기울기는 늦은 신호일 수 있습니다. 각속도, 발 접촉, 가능한 회복 스텝, 관절 여유를 함께 봐야 회복 가능성과 불가피 낙상을 구분할 수 있습니다.
넘어질 때 손으로 바닥을 짚는 것이 항상 좋은가요?
아닙니다. 머리를 보호할 수 있지만 손가락·손목·어깨에 큰 충격을 줄 수 있습니다. 로봇의 보호재와 관절 한계에 맞는 허용 접촉을 정해야 합니다.
낙상 보호 정책이 있으면 안전줄 없이 시험해도 되나요?
초기 시험에서는 안 됩니다. 시뮬레이션, 저에너지 실물, 안전줄과 충격 흡수 바닥을 거쳐 단계적으로 조건을 늘려야 합니다.
충격 후 바로 일어서게 해도 되나요?
먼저 주변 사람, 관절·센서 손상, 배터리와 케이블 상태를 확인해야 합니다. 자동 기립은 별도 안전 상태와 감시 조건에서만 허용하는 편이 안전합니다.
좋은 낙상 보호 성능은 무엇으로 판단하나요?
취약 부위 접촉 감소, 피크 힘·토크와 충격량, 2차 충돌, 정상 보행 오탐률, 시험 후 기능 변화를 함께 봅니다.
낙상 보호 동작은 로봇과 주변 손상을 줄이기 위한 보조 기능이며 기능 안전 검증이나 작업장 위험 평가를 대신하지 않습니다. 실물 시험은 제조사 제한과 안전 담당자의 절차 아래 수행해야 합니다.
