諧波驅動，也稱為應變波減速器，在緊湊的同軸機構中實現了大幅的速度降低。它由三個核心部件實現：橢圓形波發生器、薄壁柔輪和齒數略有不同的剛輪。
該機構設計優雅，但其機器人效能並不能僅靠比值來解釋。彈性變形、齒載、軸承、潤滑、外殼剛度、安裝和工作週期決定了間隙、空回、效率、熱量、過載行為和壽命。
本原理指南擴充了 機器人減速器比較 和 致動器結構指南。確認目前供應商圖紙、限制及任何選定部件的安裝說明。
波發生器產生一個旋轉橢圓

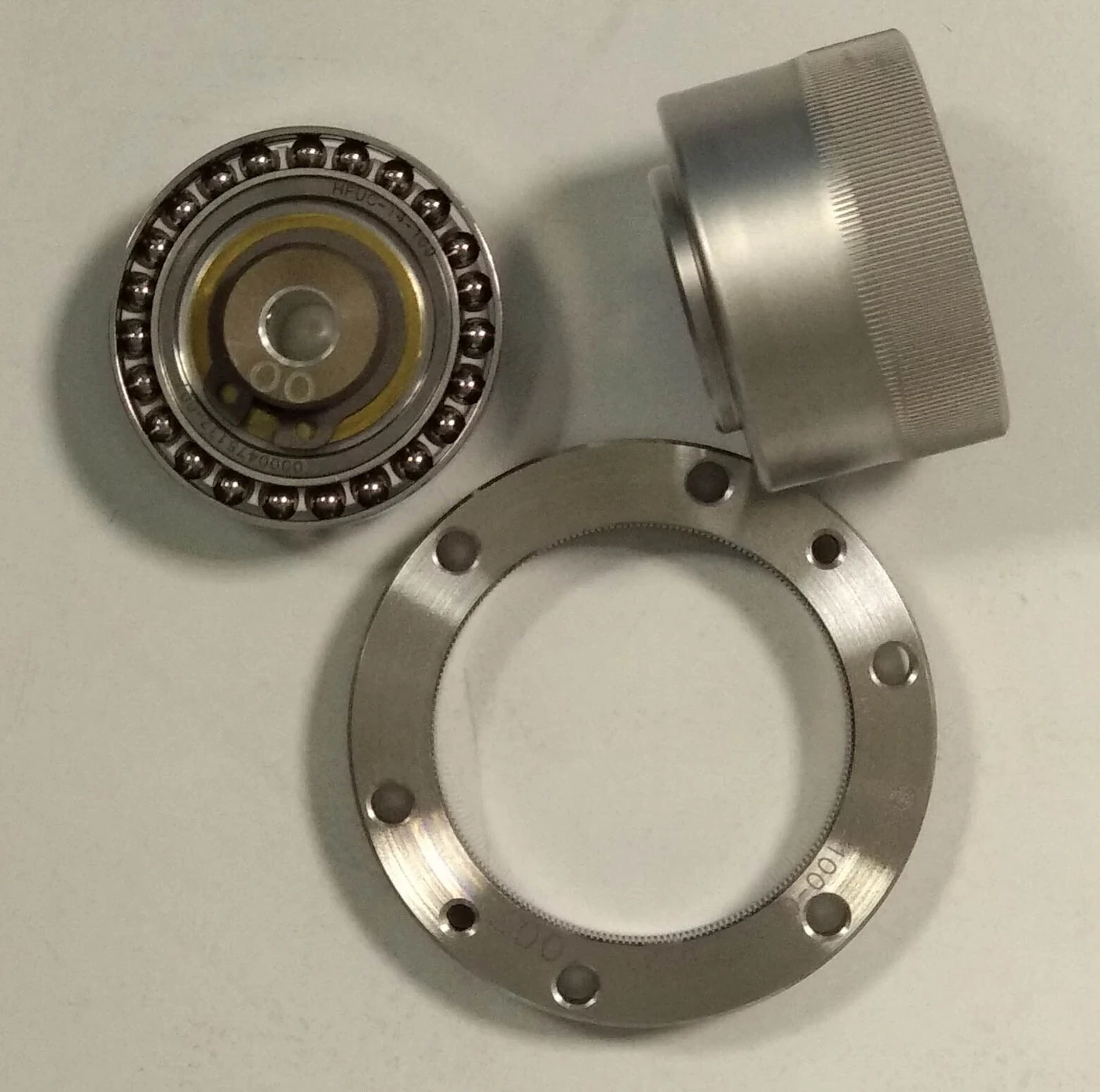

官方 工作原理參考 顯示了一個橢圓形塞子，外面包著一個柔性軸承。馬達輸入在彈性樣板內旋轉該波發生器，施加受控彈性變形。
長軸將彎曲樣條齒的相反區域向外推入圓樣條內。小軸區域保持脫離。軸承必須在保持幾何形狀和潤滑條件的同時，支援連續的迴圈變形。
Flexspline 既是齒輪也是彈性元件
柔滑輪通常是一個薄杯，開口端附近有外齒。其壁彎曲成橢圓形，波浪透過時又迴歸，閉合端則傳遞緩慢的輸出運動或根據排列方式反力轉矩。
這種反覆的彈性迴圈使得材料、壁面幾何形狀、熱處理和製造缺陷對疲勞壽命至關重要。零件應保持在預期彈性範圍內；即使接頭仍在轉動，過載和安裝變形也可能縮短壽命。
圓花鍵提供了剛性齒的參考
圓樣鍵是一個帶有內部齒的剛性環。它通常比彈性樣條齒數略多。這種差異在計數上很小，但在整個波發生器旋轉過程中會產生較大的相對減小。
外殼和安裝必須保持圓圈性和對齊。變形會改變齒接觸、轉矩分佈、噪音和壽命。剛性標籤描述的是設計角色，而非對安裝不良的免疫。
| 部分 | 機械作用 | 關鍵行為 | 整合風險 |
|---|---|---|---|
| 波發生器 | 高速輸入與變形 | 橢圓旋轉 | 軸承與潤滑 |
| Flexspline | 彈性齒輪輸出 | 迴圈應變 | 疲勞與超負荷 |
| 剛輪 | 剛性齒參考 | 分散式網格 | 外殼變形 |
| 輸出支援 | 承受外接頭負載 | 對準與剛度 | 承載力矩容量 |
齒數差異產生減速比
隨著波發生器旋轉，兩個齒齧合區域沿圓周移動。由於彈性樣條齒數較少，在一整圈輸入旋轉後，相對於圓形花鍵的齒數差會發生變化。
符號和精確比值取決於固定、驅動和輸出的構件。工程師應使用供應商定義的運動學佈置，而非在沒有參考系的情況下複製記憶公式。
多個齒在接合區域共享負荷
多個同時齧齒接觸點分散轉矩，實現緊湊輸出。負載在每個齧合齒中不均勻，且分佈隨變形、製造誤差、轉矩和支撐剛度變化。
該機構的高比和低間隙在機器人關節中具有價值，但接觸應力和彈性應變仍需額定極限。峰值轉矩、重複峰值轉矩、瞬時過載和碰撞轉矩是不同的條件。
低間隙並不意味著無限的剛性
預載彈性齧合可以最小化傳統齒輪間隙。由於柔性花鍵順應性、齒變形、軸承、外殼和緊韌體，接頭仍會偏轉。即使沒有明顯的自由遊隙，反轉也可能出現滯後和空回。
測量輸出角度與轉矩的雙向測量。使用預期的安裝和溫度，並分別考慮重複性、傳動誤差、扭轉剛度和空回。這些量對位置和力控制有不同的影響。
效率隨速度、轉矩和溫度變化
軸承運動、齒接觸、彎曲和潤滑劑剪力會產生損失。輕載效率主要受摩擦影響，而高負載則增加接觸和彈性損失。溫度會改變潤滑劑行為和部件尺寸。
對映機械輸入和輸出功率在任務包線上的分佈。包括無負載電流和關節熱上升。單一效率值無法預測電池能量或機器人連續轉矩。
| 測試 | 主要測量 | 它揭示了什麼 | 設計用途 |
|---|---|---|---|
| 轉矩角掃掠 | 滯後與剛性 | 空回與順應 | 控制模型 |
| 效率圖 | 輸入和輸出功率 | 摩擦與熱量 | 馬達與冷卻 |
| 傳輸誤差掃描 | 輸出角與理想角 | 週期性運動誤差 | 校正 |
| 衝擊測試 | 衝擊試驗後的幾何精度與雜訊 | 過載損傷 | 保護 |
| 壽命負載譜 | 週期中的效能漂移 | 疲勞與磨損 | 維護間隔 |
安裝是機制的一部分
元件組減速器依賴於客戶殼體、軸承和緊韌體。輪距、同心度、法蘭平整度和夾緊都會改變效能。整合單元能減少部分工作，但仍需正確的介面和外部負載管理。
遵循目前安裝程式，包括公差、潤滑劑、螺栓順序和允許負載。測量組裝後的接頭，而不是假設目錄值能在不同結構中存活。
控制必須考慮彈性傳遞行為
馬達編碼器在負載跟隨彈性摩擦減速器移動時觀察輸入。從馬達電流估算的轉矩包括摩擦和模型不確定性。輸出感測可以提高關節角度和撓度的可觀測性。
對同一時鐘進行對應馬達和輸出位置、電流、轉矩和溫度。根據負載和溫度範圍的變化調整控制器，避免過於激進的補償，因為這既適合某一台架狀態，卻又破壞了另一個條件。
驗證將原理與真實機器人關節連線起來
對預定馬達、傳動、回饋和外殼進行無載、負載、反向、熱、衝擊和壽命測試。檢查多個樣品，並追蹤效率、剛度、傳動誤差、雜訊和校正漂移。
工作原理解釋了減速器為何可以緊湊且精準。它並不認證特定接頭。代表性工作週期下的硬體證據是轉矩、壽命和控制決策的最終依據。
評估“諧波減速器原理：波發生器、柔輪與剛輪”時，還應儲存模型版本、機器人設定、校正檔案、測試日期和全部試驗記錄。
只有把這些持續投入與單位成功任務的價值比較，才能判斷方案是否適合擴大。
上線後仍要持續檢查分佈變化、感測器漂移、機械磨損和人工接管原因。
實際專案還應指定資料、模型、控制器和安全流程的負責人，並預先定義回復條件。責任邊界、審批記錄與變更紀錄越清楚，故障發生後越容易停止擴散、定位原因並安全恢復。
把任務拆成感知、決策、動作執行和結果確認，可以更準確地定位瓶頸。每一階段都應有獨立指標與失敗示例，避免用端對端成功率掩蓋偶發但嚴重的風險。
引用的產品規格、論文結果和監管要求需要記錄釋出日期與適用版本。資料更新後應重新核對關鍵結論；無法從一手來源確認的內容，應明確標註為待驗證資訊。
小規模試點的價值在於提前暴露介面、人員協作和異常處理問題。試點結束後應依據預設門檻決定擴大、修改或停止，而不是因為已經投入資源就預設繼續。
所有結論都應能夠追溯到原始記錄，並可複核。
介面定義變化時，舊資料和舊控制參數不能在未經驗證的情況下直接複用。
異常測試應覆蓋斷電、通訊丟失、感測器失真、物件滑移和人員進入工作區等情形。系統不僅要發現異常，還應以可預測的方式減速、停止或請求人工確認。
維護計劃需要把檢查週期、易損件、備件、校正和軟體更新納入同一套記錄。若維護成本或停機時間持續上升，應重新評估系統設計，而不是隻提高操作人員負擔。
報告平均值之外，還應公開最差結果、分佈尾部和失敗影片或紀錄索引。對安全關鍵任務而言，少數嚴重失敗往往比平均效能更能決定是否可以部署。
- 跟蹤輸入、固定成員和輸出影格。
- 將比例與剛性和失去的運動分開。
- 繪製整個任務的效率和溫度圖。
- 遵守安裝和外部負載限制。
- 驗證組裝接頭的衝擊、控制和使用壽命。
常見問題
三個主要的諧波驅動部件是什麼？
波發生器、柔輪和剛輪組成了中心的應變波機構。
為什麼諧波驅動的傳動比會很高？
柔輪和剛輪齒數的微小差異會在波發生器轉一圈內積累緩慢的相對運動。
諧波驅動是零間隙嗎？
它可以有非常低的傳統背隙，但安裝的接頭仍然存在彈性撓度、滯後和傳動誤差。
為什麼 Flexspline 會失效？
它會經歷反覆的彈性迴圈和齒載。過載、變形、潤滑、製造和工作週期會影響疲勞壽命。
諧波驅動應如何測試？
測量整個接頭的轉矩角行為、效率、傳動誤差、熱量、衝擊和壽命，適用於代表性條件下。
機制與評級說明
諧波驅動額定取決於型號、佈置、安裝方式、潤滑和工作週期。在機器人設計中使用目錄值前，請確認目前供應商的檔案並測試組裝後的致動器。
