역기구학은 로봇 손이나 발의 목표 위치·방향을 만족하는 관절 각도를 찾는 계산입니다. 역동역학은 정해진 관절 위치·속도·가속도를 만들기 위해 중력, 관성, 코리올리 힘과 외력을 이길 토크를 계산합니다. 하나는 기하 문제이고 다른 하나는 힘 문제이므로, 역기구학 해가 존재해도 모터 토크와 접촉 조건 때문에 실행하지 못할 수 있습니다.
역기구학은 각도를 찾고 역동역학은 토크를 찾는다
정기구학은 관절 각도에서 말단 자세를 계산하고, 역기구학은 그 반대 방향을 풉니다. 다관절 로봇에서는 같은 말단 자세를 만드는 관절 조합이 여러 개이거나 관절 한계 때문에 해가 없을 수 있습니다.
역동역학은 로봇 방정식의 원하는 가속도와 현재 상태, 외력을 넣어 관절 토크를 구합니다. 질량과 관성, 마찰과 부하가 틀리면 계산 토크도 틀리므로 실제 제어에서는 피드백과 토크 제한을 함께 사용합니다.

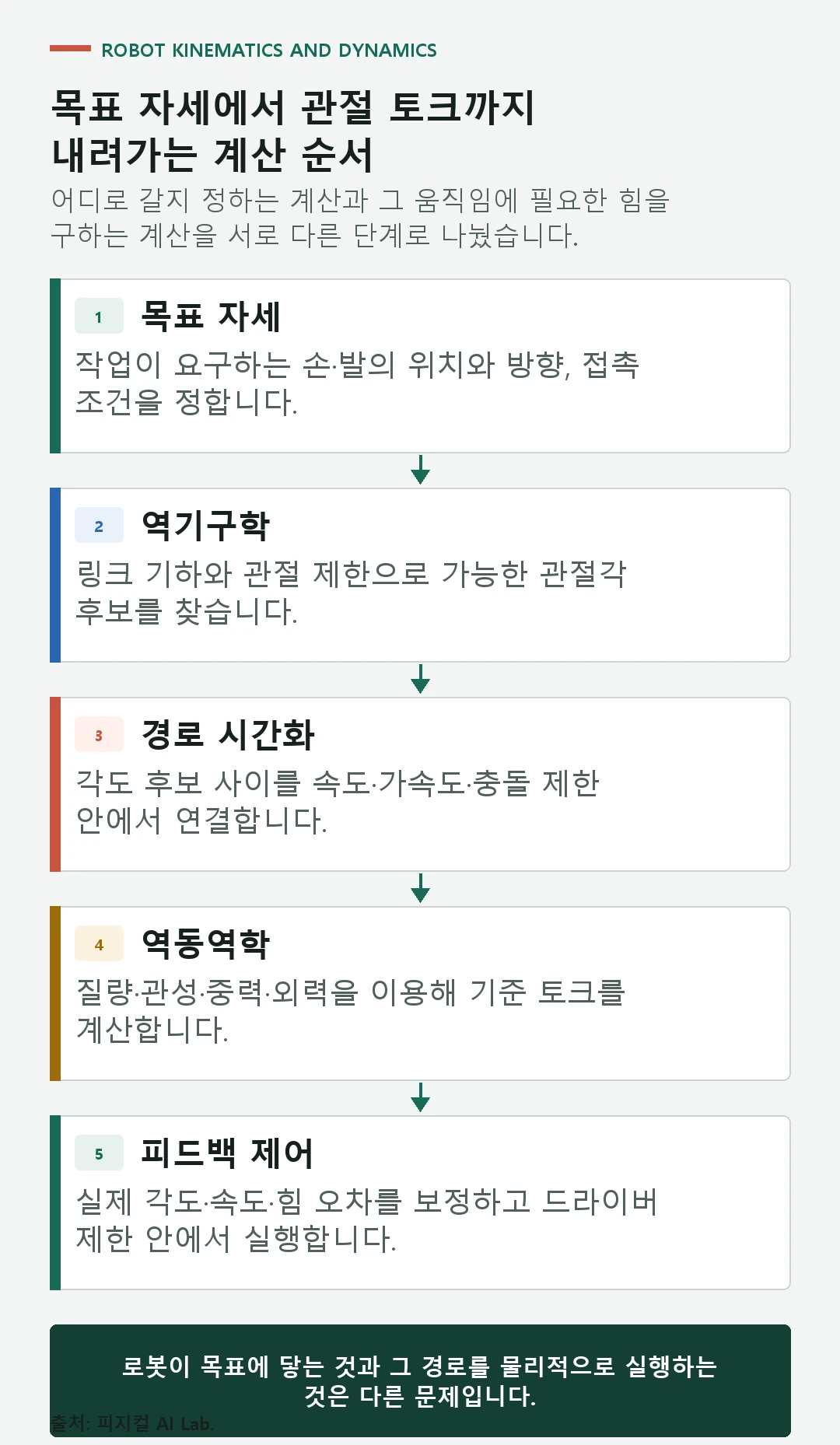

목표 자세가 관절 명령으로 내려가는 과정
목표 자세에서는 작업이 요구하는 손·발의 위치와 방향, 접촉 조건을 정합니다. 역기구학에서는 링크 기하와 관절 제한으로 가능한 관절각 후보를 찾습니다. 경로 시간화에서는 각도 후보 사이를 속도·가속도·충돌 제한 안에서 연결합니다.
역동역학에서는 질량·관성·중력·외력을 이용해 기준 토크를 계산합니다. 피드백 제어에서는 실제 각도·속도·힘 오차를 보정하고 드라이버 제한 안에서 실행합니다.
좌표계가 틀리면 두 계산 모두 맞지 않는다

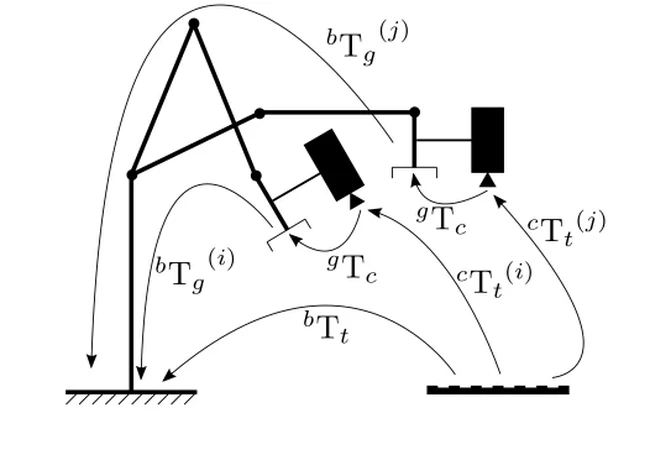

카메라와 도구, 로봇 베이스 좌표가 정확히 연결되지 않으면 목표 자세 자체가 잘못됩니다. 핸드아이와 TCP 보정은 역기구학 입력 좌표를 맞추는 과정이며, 관절 영점과 링크 치수는 정기구학 모델의 바닥을 결정합니다.
역동역학은 여기에 링크 질량과 무게중심, 관성 텐서와 페이로드를 추가합니다. 같은 목표 자세라도 무거운 물체를 들거나 팔을 멀리 뻗으면 필요한 토크가 크게 달라집니다.
자코비안과 질량 행렬이 맡는 서로 다른 역할
자코비안에서는 관절 속도를 말단 속도로 연결하고 특이점과 힘 변환을 보여 줍니다. 널 공간에서는 여유 자유도가 있을 때 말단 자세를 유지하며 자세·관절 한계·충돌을 조정합니다.
질량 행렬에서는 각 관절 가속도가 전체 로봇 토크에 미치는 결합을 나타냅니다. 중력·외력에서는 링크 자중과 접촉력이 자세에 따라 관절 토크로 투영됩니다.
해가 여러 개인 문제와 힘이 부족한 문제를 구분한다
역기구학과 역동역학은 입력과 출력, 필요한 모델과 대표 실패가 다릅니다.
경로가 기하학적으로 가능하다는 사실은 동역학적으로 가능한 속도와 토크를 보장하지 않습니다. 두 계산 사이에 속도·가속도 제한을 넣는 이유입니다.
| 구분 | 입력 | 출력 | 대표 실패 |
|---|---|---|---|
| 정기구학 | 관절각 | 말단 자세 | 모델·영점 오차 |
| 역기구학 | 말단 목표·관절 제한 | 관절각 후보 | 해 없음·다중해·특이점 |
| 역동역학 | 상태·가속도·외력 | 관절 토크 | 질량·마찰·부하 오차 |
| 피드백 제어 | 목표와 측정 오차 | 수정 토크·속도 | 지연·포화·진동 |
계산 결과에서 확인해야 할 값
계산 성공 여부만 저장하지 말고 해의 품질과 실제 실행 여유를 함께 봐야 합니다.
특이점 근처에서는 작은 말단 속도가 큰 관절 속도를 요구할 수 있습니다. 관절각 해가 존재해도 속도·가속도·토크 여유가 부족하면 다른 자세를 선택해야 합니다.
| 확인값 | 역기구학에서 의미 | 역동역학에서 의미 | 실행 판단 |
|---|---|---|---|
| 잔차 | 목표 자세 오차 | 방정식·외력 오차 | 허용 정밀도 이내 |
| 조건수 | 특이점 접근 정도 | 수치 민감도 | 임계 이상 자세 회피 |
| 관절 여유 | 각도·속도 한계까지 거리 | 토크·전류 한계까지 거리 | 최악 관절 기준 |
| 계산 시간 | 계획 주기 적합성 | 제어 주기 적합성 | 마감 시간 초과 없음 |
로봇 모델과 제한 조건을 준비하는 순서
좌표계 고정에서는 베이스·도구·카메라와 작업물 좌표의 정의와 방향을 확인합니다. 기구 모델 검증에서는 관절 영점·링크 길이·축 방향을 측정 자세와 비교합니다. 제한 조건 입력에서는 관절각·속도·가속도·충돌과 선호 자세를 설정합니다.
동역학 파라미터 입력에서는 질량·무게중심·관성·페이로드와 외력을 추가합니다. 실행 여유 확인에서는 해의 잔차와 특이점, 관절·토크 포화를 동시에 검사합니다.
특이점·관절 한계·모델 오차에서 생기는 실패
첫 번째 해 사용에서는 팔꿈치 방향과 케이블, 충돌을 무시한 자세가 선택됩니다. 특이점 통과에서는 작은 말단 명령이 매우 큰 관절 속도와 토크를 요구합니다. 페이로드 누락에서는 무거운 물체를 들 때 중력 보상과 정지 토크가 부족해집니다.
좌표 단위 혼동에서는 mm와 m, 도와 rad가 섞여 해가 크게 어긋납니다. 피드포워드만 사용에서는 마찰·탄성·접촉 오차를 보정하지 못하고 실제 궤적이 벗어납니다.
시뮬레이션과 실로봇에서 해를 검증하는 방법
정기구학 교차검증에서는 측정한 관절각으로 계산한 말단 자세를 외부 측정과 비교합니다. 다중해 검사에서는 시드와 자세 제약을 바꿔 가능한 해와 불연속 점프를 찾습니다. 토크 비교에서는 계산 토크와 전류·토크 센서 값을 여러 페이로드에서 비교합니다.
제한 근처 시험에서는 특이점과 관절 한계 부근에서 속도·토크 제한이 작동하는지 봅니다. 실작업 반복에서는 온도와 부하 변화에서 말단 오차와 토크 여유를 기록합니다.
계획·동역학·관절 루프가 연결되는 구조
작업 계획기는 목표 자세와 경로를 만들고 역기구학이 관절 공간으로 바꿉니다. 역동역학 피드포워드와 위치·속도·토크 피드백이 합쳐져 드라이버 명령이 되며, 실제 접촉은 다시 상태 추정으로 돌아옵니다.
도식은 기하 계산과 힘 계산 사이에 시간화와 제한 검사가 들어가는 위치를 보여 줍니다. 계산 블록을 분리하면 해가 없는 문제, 토크가 부족한 문제와 제어가 불안정한 문제를 각각 찾을 수 있습니다.
역동역학 토크를 그대로 보내면 위험한 이유
역기구학과 역동역학 라이브러리의 수치 성공은 실제 충돌 회피와 안전을 보장하지 않습니다. 작업물·사람·케이블과 제어 오차를 포함한 별도 검증이 필요합니다.
동역학 파라미터는 제조 공차와 페이로드, 마찰·온도에 따라 달라집니다. 모델 토크를 안전 한계 없이 그대로 출력하지 않고 피드백과 포화를 둬야 합니다.
캘리브레이션과 관절 제어 글로 이어 읽기
이 주제를 더 넓게 이해하려면 로봇 캘리브레이션 종류, 위치·속도·토크 제어, 임피던스와 어드미턴스 제어를 함께 읽는 편이 좋습니다. 각 글은 부품, 제어, 데이터 계층을 서로 다른 질문으로 나누어 설명합니다.
본문의 기술 범위는 다음 1차 자료를 기준으로 확인했습니다. Modern Robotics은 기구학·자코비안·동역학의 공개 교재와 코드를 제공합니다. MIT Underactuated Robotics은 동역학과 제어, 궤적 최적화의 물리적 해석을 제공합니다. Orocos KDL은 ROS 생태계에서 기구학·동역학 계산을 구현한 공개 라이브러리입니다. 수치와 적용 범위는 각 자료의 시험 조건을 벗어나 일반화하지 않았습니다.
역기구학과 역동역학에서 자주 묻는 질문
역기구학 해는 항상 하나인가요?
아닙니다. 자유도와 자세에 따라 여러 해가 있거나 관절 한계·작업 공간 때문에 해가 없을 수 있습니다.
역기구학만으로 로봇을 움직일 수 있나요?
저속 위치 제어에서는 가능할 수 있지만 빠른 동작과 무거운 부하, 접촉 작업에는 속도·가속도·토크와 피드백이 필요합니다.
역동역학은 토크 센서를 대신하나요?
아닙니다. 모델 기반 기준 토크를 제공하지만 마찰·충돌·미지 부하는 센서와 상태 추정으로 확인해야 합니다.
특이점은 왜 위험한가요?
특정 방향의 말단 움직임을 만들기 위해 매우 큰 관절 속도나 힘이 필요해지고 수치 오차가 증폭될 수 있습니다.
모델은 얼마나 정확해야 하나요?
작업의 속도·부하·정밀도에 따라 다릅니다. 오차가 큰 항목을 실험으로 식별하고 피드백이 감당할 범위를 남겨야 합니다.
마지막 확인: 2026년 7월 25일. 계산 라이브러리의 해는 실제 로봇의 충돌·토크·안전 가능성을 자동 보장하지 않습니다. 제한 검사와 실기 검증이 필요합니다.
