로봇 감속기의 백래시는 방향을 바꿀 때 맞물림 틈 때문에 생기는 자유 각도입니다. 하지만 실제 관절의 왕복 오차에는 기어와 베어링의 탄성, 마찰, 예압이 함께 들어가 로스트 모션과 히스테리시스로 나타납니다. 비틀림 강성은 부하가 걸릴 때 출력축이 얼마나 비트는지를 뜻하므로 네 지표를 한 숫자로 섞으면 위치 오차의 원인을 찾기 어렵습니다.
백래시와 히스테리시스는 같은 오차가 아니다
백래시는 무부하에 가까운 상태에서 입력 방향을 바꿀 때 출력이 반응하지 않는 기하학적 빈 구간입니다. 로스트 모션은 작은 토크 범위의 왕복 시험에서 관측되는 각도 차이로, 맞물림 틈과 탄성·마찰을 함께 포함하는 경우가 많습니다.
히스테리시스는 같은 토크에서도 하중을 올리는 경로와 내리는 경로의 각도가 달라지는 현상입니다. 비틀림 강성은 토크 증가에 대한 각도 변화의 기울기이며 보통 Nm/rad 또는 Nm/arcmin으로 표현합니다.
방향 전환과 부하가 감속기 각도를 바꾸는 과정
방향 전환에서는 입력 토크 부호가 바뀌며 기어 접촉면과 베어링 하중 방향이 바뀝니다. 빈틈 통과에서는 맞물림 간극이 있으면 출력이 움직이기 전 입력만 회전하는 구간이 생깁니다. 탄성 변형에서는 치형·플렉스스플라인·축·베어링·하우징이 토크에 따라 비틀립니다.
마찰 고착에서는 정지 마찰과 예압이 작은 방향 전환을 붙잡아 왕복 곡선의 폭을 키웁니다. 출력 오차에서는 부하·온도·속도에 따른 각도 차이가 관절 엔코더와 말단 위치에 나타납니다.
하모닉 감속기의 탄성 부품에서 생기는 변형

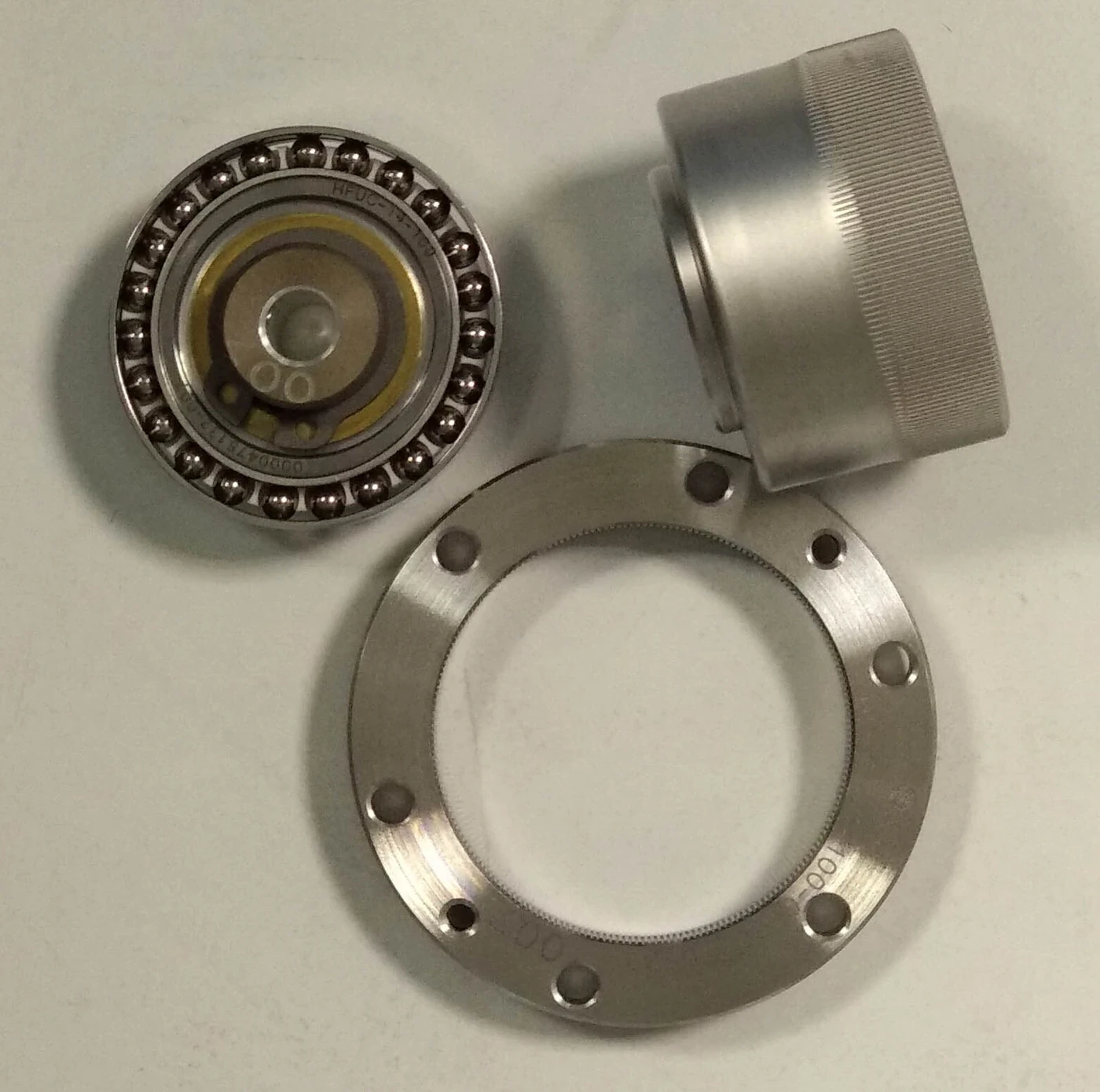

스트레인 웨이브 감속기는 플렉스스플라인을 의도적으로 탄성 변형해 여러 치를 맞물립니다. 기하학적 백래시는 작게 만들 수 있지만 플렉스스플라인과 베어링, 출력 구조의 비틀림이 부하 각도 오차로 남습니다.
RV와 유성 감속기도 베어링 예압, 핀·기어 접촉, 하우징 강성에 따라 왕복 곡선이 달라집니다. 감속기 단품 카탈로그 값과 로봇에 조립된 관절 값이 다른 이유입니다.
토크-각도 곡선의 폭과 기울기를 읽는 법
기하학적 간극에서는 치면 사이의 물리적 빈틈이 무부하 방향 전환 백래시를 만듭니다. 탄성 강성에서는 치형·축·베어링·하우징이 직렬로 변형돼 전체 관절 강성을 낮춥니다.
마찰 히스테리시스에서는 정지 마찰과 예압이 왕복 경로에 에너지 손실과 각도 차이를 만듭니다. 온도·윤활에서는 윤활 점도와 열팽창이 마찰·예압·맞물림을 바꿔 같은 감속기 곡선을 이동시킵니다.
감속기 형식마다 지배적인 오차가 다르다
감속기 형식은 하중 전달 방식이 다르므로 같은 정밀도 숫자라도 지배적인 오차 원인이 다릅니다.
하모닉은 작은 백래시와 큰 탄성 변형, RV는 높은 강성과 복잡한 베어링·핀 구조, 유성은 효율과 동축성이 강점이지만 다단 백래시 누적을 관리해야 합니다.
| 형식 | 백래시 경향 | 강성·히스테리시스 특징 | 주요 관리점 |
|---|---|---|---|
| 하모닉 | 매우 작게 설계 가능 | 플렉스스플라인 탄성 | 토크-각도 곡선·수명 |
| RV | 예압과 조립에 좌우 | 다점 접촉·높은 강성 | 베어링·핀·윤활 |
| 유성 | 단수와 치면 간극 누적 | 축·캐리어 변형 | 기어 정밀도·하중 분담 |
| 직결 | 기어 백래시 없음 | 모터·베어링·하우징 강성 | 모터 크기·열·토크 |
카탈로그의 정밀도 수치를 비교하는 기준
카탈로그가 백래시, 로스트 모션, 히스테리시스와 강성을 어떤 토크 구간과 고정 조건에서 정의했는지 확인해야 합니다.
각도 단위도 arcmin, arcsec, rad가 섞입니다. 감속기 출력각을 로봇 말단 위치 오차로 바꿀 때 링크 길이와 다른 관절의 자세를 함께 계산해야 합니다.
| 지표 | 단위 예 | 시험 조건 | 관절 영향 |
|---|---|---|---|
| 백래시 | arcmin | 무부하·방향 전환 | 작은 왕복 위치 지연 |
| 로스트 모션 | arcmin | 작은 ±토크 범위 | 저하중 반복 오차 |
| 비틀림 강성 | Nm/rad | 정해진 토크 구간 기울기 | 부하에 따른 위치 처짐 |
| 히스테리시스 폭 | arcmin 또는 rad | 양방향 토크-각도 루프 | 경로 의존 오차·에너지 손실 |
관절 위치 오차 예산을 만드는 순서
하중 경로 계산에서는 관절이 받는 축·방사·모멘트와 출력 토크를 구합니다. 오차 예산 배분에서는 말단 허용 오차를 엔코더·감속기·베어링·링크 변형으로 나눕니다. 카탈로그 정의 통일에서는 토크 범위·온도·고정 방법과 각도 단위를 맞춥니다.
조립 모델 포함에서는 입출력 베어링, 하우징과 체결부 강성을 직렬로 더합니다. 완성 관절 왕복 시험에서는 실제 윤활·온도·케이블 상태에서 토크-각도 루프를 측정합니다.
조립 뒤 오차가 커지는 대표 원인
무부하 수치만 사용에서는 부하가 걸릴 때 탄성 처짐이 백래시보다 크게 나타납니다. 입력 엔코더만 사용에서는 감속기 뒤 출력 오차와 히스테리시스를 직접 볼 수 없습니다. 하우징 강성 누락에서는 감속기보다 얇은 케이스와 베어링 시트가 전체 변형을 지배합니다.
예압 과다에서는 백래시는 줄지만 마찰·발열·효율 저하와 수명 문제가 커집니다. 온도 한 점 시험에서는 윤활과 열팽창이 바뀐 실제 운전 상태에서 곡선이 달라집니다.
양방향 하중 시험으로 네 지표를 분리하는 방법
무부하 방향 전환에서는 작은 입력 왕복으로 기하학적 빈 구간을 봅니다. 정적 토크 램프에서는 출력축에 양방향 토크를 천천히 가해 각도 루프를 기록합니다. 속도별 왕복에서는 마찰과 윤활 속도 의존성이 히스테리시스에 미치는 영향을 봅니다.
온도 반복에서는 냉간과 열 포화 상태에서 같은 토크-각도 시험을 반복합니다. 내구 후 비교에서는 수명 시험 전후 백래시·강성·히스테리시스 변화를 계산합니다.
감속기 오차가 제어 루프에 들어오는 위치
출력 엔코더가 없는 관절은 감속기 오차를 위치 루프에서 직접 보지 못합니다. 모델 기반 보상은 반복 가능한 하중과 온도에서는 도움이 되지만 마모와 충격으로 곡선이 변하면 오차가 남습니다.

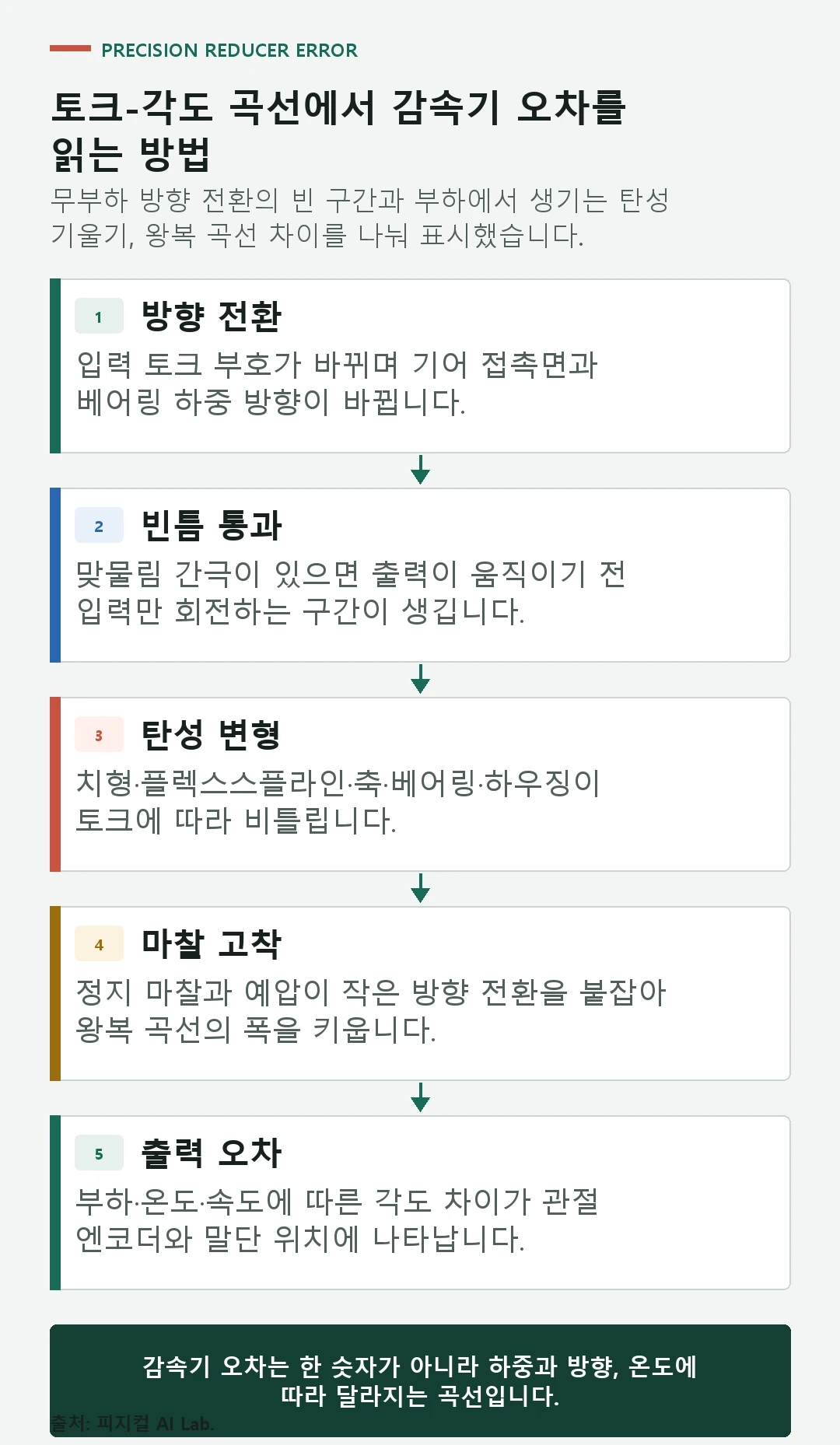

도식은 토크-각도 왕복 곡선의 폭을 히스테리시스, 중앙의 빈 구간을 백래시·로스트 모션, 바깥 기울기를 비틀림 강성으로 나눠 보여 줍니다. 같은 시험 데이터에서 지표를 일관되게 읽는 데 목적이 있습니다.
예압으로 오차를 줄일 때 늘어나는 마찰과 열
제조사마다 로스트 모션과 히스테리시스의 정의·측정 토크 범위가 다를 수 있습니다. 이름이 같아도 시험 방법이 다르면 직접 비교하지 않아야 합니다.
감속기 정밀도는 로봇의 절대 정확도와 반복정밀도 중 일부입니다. 엔코더 영점, 링크 치수, 베어링·하우징과 온도 변형을 함께 보정해야 말단 정확도를 설명할 수 있습니다.
하모닉·RV·유성 감속기 글로 이어 읽기
이 주제를 더 넓게 이해하려면 로봇 감속기 종류 비교, 하모닉 감속기 원리, RV 감속기 원리를 함께 읽는 편이 좋습니다. 각 글은 부품, 제어, 데이터 계층을 서로 다른 질문으로 나누어 설명합니다.
본문의 기술 범위는 다음 1차 자료를 기준으로 확인했습니다. Harmonic Drive 기술 자료은 스트레인 웨이브 감속기의 구조와 정밀도 용어를 제공합니다. Nabtesco 정밀 감속기 자료은 RV 계열 감속기의 구조와 강성·정밀도 사양 범위를 제공합니다. Open Dynamic Robot Initiative은 감속기·베어링·엔코더가 조립된 관절 수준의 공개 설계를 보여 줍니다. 수치와 적용 범위는 각 자료의 시험 조건을 벗어나 일반화하지 않았습니다.
감속기 백래시와 강성에서 자주 묻는 질문
백래시가 0이면 위치 오차도 0인가요?
아닙니다. 부하에 따른 비틀림, 마찰 히스테리시스, 베어링·하우징 변형과 엔코더 오차가 남습니다.
로스트 모션과 백래시는 같은 값인가요?
자료에 따라 혼용되지만 로스트 모션은 작은 양방향 토크 시험의 전체 왕복 차이를 포함하는 경우가 많습니다. 정의와 시험 조건을 확인해야 합니다.
비틀림 강성이 높으면 무조건 좋은가요?
정밀도에는 유리하지만 충격 전달과 무게, 비용이 늘 수 있습니다. 작업의 허용 변형과 접촉 요구에 맞춰야 합니다.
예압을 높이면 백래시를 없앨 수 있나요?
일부 간극을 줄일 수 있지만 마찰·발열·효율 저하와 수명 감소가 생길 수 있습니다.
관절에 출력 엔코더가 꼭 필요한가요?
고정밀·힘 제어에서는 감속기 뒤 오차를 직접 볼 수 있어 유리합니다. 비용·공간과 요구 정확도에 따라 선택합니다.
