로봇 관절의 브레이크는 움직이는 축을 매번 감속시키는 서비스 브레이크보다, 전원이 끊긴 뒤 중력 하중을 붙잡는 스프링 작동·전원 해제형 유지 브레이크로 많이 쓰입니다. 그러나 브레이크 하나만 달았다고 안전 정지가 완성되지는 않습니다. 구동 토크를 안전하게 제거하는 STO, 먼저 감속한 뒤 STO로 넘어가는 SS1, 브레이크를 안전 회로로 제어하는 SBC와 실제 유지 토크를 확인하는 브레이크 시험을 함께 설계해야 합니다.
정지와 유지와 토크 차단은 서로 다른 기능이다
정지는 움직이는 축의 운동 에너지를 줄이는 과정이고, 유지는 멈춘 축이 중력과 외력에 밀리지 않게 잡는 기능입니다. 토크 차단은 모터가 회전 토크를 만들지 못하게 하는 안전 기능입니다.
Siemens Safety Integrated 설명도 STO·SS1·SBC·SBT를 별도 기능으로 구분합니다. 한 기능이 나머지를 자동으로 대신하지 않습니다.

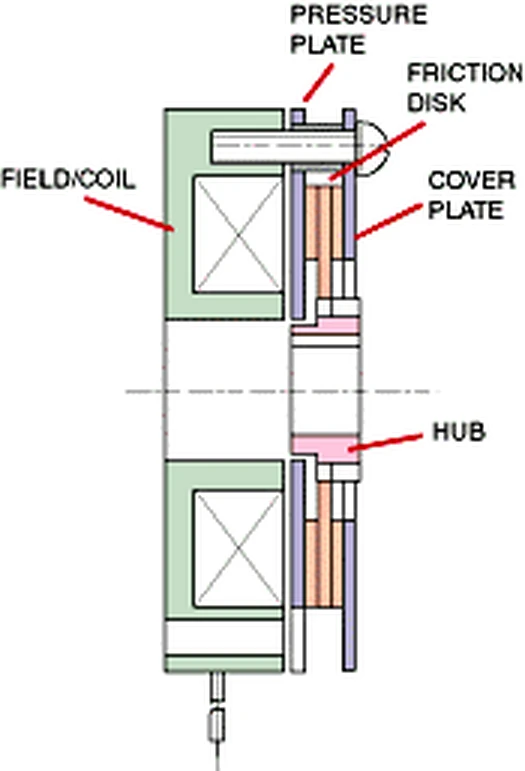

전원 해제형 브레이크는 스프링으로 붙잡는다
정상 운전 중 코일에 전원을 넣어 마찰판을 열고, 전원이 사라지면 스프링 힘으로 마찰면을 눌러 축을 고정합니다. 정전 때 자동 체결된다는 점이 수직축과 로봇 관절에 유리합니다.
코일이 켜져 있어야 브레이크가 풀리므로 발열과 소비 전력이 생깁니다. 완전히 열린 상태의 간극, 코일 전압과 온도를 감시해야 끌림 마찰을 줄일 수 있습니다.
STO는 모터 토크를 없애지만 축을 기계적으로 잡지 않는다
Safe Torque Off는 모터가 구동 토크를 만들 수 없게 하지만 이미 움직이는 관성은 남고, 중력축은 내려갈 수 있습니다. STO를 비상 브레이크처럼 해석하면 위험합니다.
ISO 문서의 STO 정의도 모터에 토크를 만들 에너지가 공급되지 않게 하는 기능으로 설명합니다. 기계 유지력은 별도입니다.
SS1은 먼저 감속하고 나중에 STO로 넘어간다
고속 축에 STO를 즉시 적용하면 자유 감속 거리가 길고 제어되지 않은 움직임이 생길 수 있습니다. SS1은 드라이브가 축을 감속하도록 한 뒤 설정 조건에서 STO를 적용합니다.
SINAMICS S210 안전 매뉴얼은 SS1이 감속 후 STO를 시작하는 구조와 시간 기반·감시 방식의 차이를 설명합니다.

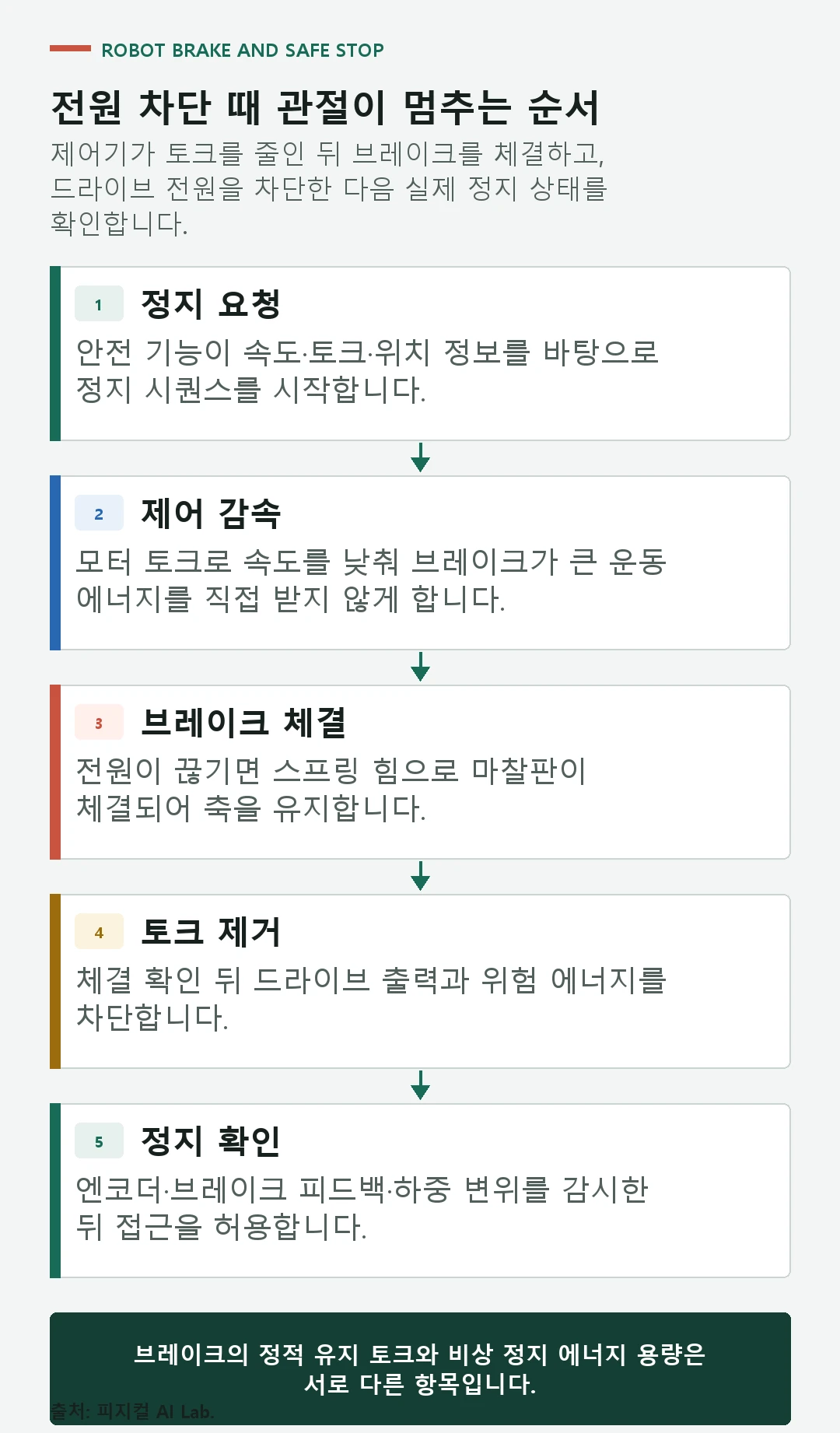

브레이크 체결 순서는 하중 낙하와 마찰을 좌우한다
축을 제어로 거의 멈춘 뒤 브레이크를 체결하고, 실제 체결 시간을 기다린 다음 모터 토크를 제거하는 순서가 일반적입니다. 너무 일찍 체결하면 마찰판이 동적 제동을 반복해 마모와 열이 커집니다.
브레이크를 풀 때는 모터가 중력 하중을 받을 토크를 만든 뒤 해제합니다. 순서가 반대면 축이 순간적으로 떨어지거나 충격을 만들 수 있습니다.
정격 유지 토크에는 온도와 마모 여유가 필요하다
브레이크가 잡아야 할 토크는 링크 질량·무게 중심·최악 자세와 외력에서 계산합니다. 감속기 출력축과 모터축 중 어디에 브레이크가 있는지에 따라 감속비와 효율을 반영합니다.
마찰계수는 온도·오염·마모에 따라 달라집니다. 카탈로그 정격과 같은 값으로 설계하지 않고 안전계수와 열간 최저 유지 토크를 확인합니다.
| 기능 | 무엇을 하는가 | 하지 못하는 것 | 로봇에서의 조합 |
|---|---|---|---|
| STO | 구동 토크 생성 방지 | 관성 감속·중력 유지 | 브레이크·정지 경로 |
| SS1 | 제어 감속 후 STO | 기계적 자세 유지 | SBC·유지 브레이크 |
| SBC | 브레이크 안전 제어 | 브레이크 상태 자체 보증 | 피드백·SBT |
| SBT | 유지 토크 진단 | 운전 중 모든 고장 예측 | 주기 시험·교체 기준 |
| 기계 브레이크 | 정지 축 유지 | 안전 논리·토크 차단 | 안전 회로·센서 |
브레이크 피드백은 명령과 실제 상태를 구분한다
브레이크 코일에 전압을 줬다는 사실이 완전 해제를 뜻하지 않습니다. 마이크로스위치, 전류, 축 움직임과 토크 응답으로 열린 상태와 체결 상태를 확인할 수 있습니다.
센서 하나가 고장 나도 위험한 재가동이 일어나지 않도록 진단 커버리지를 설계합니다. 불일치가 생기면 축을 안전 상태로 두고 사람 점검을 요구합니다.
브레이크 시험은 실제 하중을 걸어야 한다
정지한 축에서 모터 토크를 천천히 올리거나 외부 하중을 걸어 미끄러지기 시작하는 토크를 측정합니다. 시험 중 낙하를 막는 보조 지지와 제한 장치가 필요합니다.
열간·냉간, 최악 자세, 정격 전압 편차와 반복 횟수에서 시험합니다. 관절 성능 시험 기록에 브레이크 체결·해제 시간과 드래그 토크를 포함합니다.
브레이크는 낙하를 막아도 충돌 위험을 없애지 않는다
브레이크가 갑자기 체결되면 링크와 감속기에 충격 토크가 전달되고 사람과 물체를 끼울 수 있습니다. 정지 거리와 체결 위치가 안전 구역 안에 들어오는지 봅니다.
피지컬 AI 안전처럼 감지·감속·토크 차단·유지와 재가동 절차를 여러 층으로 나눕니다. 브레이크는 그중 한 층입니다.
정전과 통신 단절 시나리오를 따로 시험한다
주전원 상실, 드라이브 고장, 안전 통신 단절과 브레이크 전원 단선은 정지 순서가 다를 수 있습니다. 남은 DC 링크 에너지와 UPS가 제어 감속에 얼마나 쓰이는지도 확인합니다.
정전 뒤 사람이 로봇을 움직였을 수 있으므로 복전 즉시 이전 궤적을 이어가지 않습니다. 엔코더 기준, 브레이크 상태와 작업 공간을 재확인한 뒤 저속으로 복구합니다.
| 시험 시나리오 | 기대 동작 | 측정 | 위험 신호 |
|---|---|---|---|
| 정상 정지 | 감속→브레이크→토크 제거 | 시간·충격·드래그 | 동적 체결 반복 |
| 주전원 상실 | 허용 거리 안 정지·유지 | 낙하량·체결 시간 | 자유 낙하 |
| 브레이크 고착 | 해제 실패 감지 | 코일·피드백·축 응답 | 끌림 발열 |
| 유지력 저하 | SBT 실패·운전 금지 | 미끄럼 토크 | 점진 하락 |
| 복전 | 상태 재확인 후 복구 | 영점·구역·권한 | 자동 재시작 |
브레이크 선정은 감속기 위치와 안전 성능으로 끝낸다
모터측 브레이크는 작고 가벼울 수 있지만 감속기 파손 뒤 출력축을 잡지 못할 수 있습니다. 출력측 브레이크는 하중 경로를 직접 잡지만 크기와 무게가 커집니다.
감속기 구조와 관절 열관리를 함께 보고, 필요한 안전 수준·진단·시험 주기와 교체 절차를 위험성 평가에서 확정합니다.
로봇 관절 브레이크에서 자주 묻는 질문
STO를 걸면 로봇 관절이 바로 고정되나요?
아닙니다. STO는 모터 토크 생성을 막으며 관성과 중력 하중을 기계적으로 붙잡지 않습니다.
유지 브레이크로 로봇을 매번 급정지해도 되나요?
일반 유지 브레이크는 정지 상태 유지가 주목적입니다. 반복 동적 제동 허용 여부는 제품 사양을 확인해야 합니다.
브레이크 정격 토크가 중력 토크보다 크면 충분한가요?
온도·마모·오염·전압·최악 자세와 안전계수를 반영하고 실제 미끄럼 시험과 진단이 필요합니다.
브레이크 피드백 스위치가 있으면 유지력을 알 수 있나요?
체결 위치는 알 수 있어도 실제 마찰 유지 토크를 직접 보장하지 못합니다. 주기적인 안전 브레이크 시험이 필요할 수 있습니다.
정전 후 바로 재가동해도 되나요?
사람 개입과 축 이동 가능성을 고려해 브레이크·영점·작업 공간과 권한을 재확인해야 합니다.
마지막 확인: 2026년 7월 24일. 기능 안전 설계는 적용 법규·위험성 평가·요구 SIL/PL과 인증 부품이 필요합니다. 본문은 안전 인증과 제조사 회로 설계를 대신하지 않습니다.
